Весы платформенные электронные ВПА
| Номер в ГРСИ РФ: | РБ 03 02 1444 22 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | АО «ВИК «ТЕНЗО-М», г.о. Люберцы, Московская обл. |
Описание: принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал с датчика поступает в преобразователь, где сигнал преобразуется в цифровой код и значение массы груза. Информация о результатах измерений индицируется на дисплее. На передней панели преобразователя размещена функциональная клавиатура.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 1444 22 |
| Наименование | Весы платформенные электронные ВПА |
| Год регистрации | 2022 |
| Номер сертификата | 14795 |
| Дата регистрации | 2022-01-03 |
| Срок действия | 2026-06-16 |
| Получатель сертификата | АО «ВИК «ТЕНЗО-М», г. Люберцы Московской обл., Российская Федерация |
Производитель / Заявитель
АО «ВИК «ТЕНЗО-М», г. Люберцы Московской обл.
Адрес: 140050, Московская обл., городской округ Люберцы, дачный поселок Красково, ул. Вокзальная, д.38
Контакты: тел./факс: +7 (495) 745-30-30, tenso@tenso-m.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Обеспечены с максимальной нагрузкой до 100 т. |
| Методика поверки | поверку проводить по ГОСТ OIML R 76-1-2011 (приложение DA) «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» |
| Признание поверки | Первичная при выпуске из производства: ФБУ "ЦСМ Московской области" (аттестат аккредитации - №RA.RU.311320, шифр поверительного клейма - ТТ)(НТК №09-02, 12-07), Ростест-Москва (номер реестра - №094, шифр поверительного клейма - МА), ВНИИМС (аттестат аккредитации - № RA.RU.311493, шифр поверительного клейма - М)(НТК №06-12). |
Поверители
Скачать
|
Описание типа РБ 03 02 1444 22 [2017-02-14]
rb-03-02-1444-22_2017-02-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1444 22 [2012-09-28]
rb-03-02-1444-22_2012-09-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1444 22 [2022-01-24]
rb-03-02-1444-22_2022-01-24.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал с датчика поступает в преобразователь, где сигнал преобразуется в цифровой код и значение массы груза. Информация о результатах измерений индицируется на дисплее. На передней панели преобразователя размещена функциональная клавиатура.
Конструктивно весы состоят из грузоприемной платформы (далее - ГП) и весоизмерительного преобразователя (далее - преобразователь).
ГП имеет в своем составе две рамы, нижнюю и верхнюю, соединенных между собой посредством датчика весоизмерительного тензорезисторного (далее -датчика). Нижняя рама снабжена регулируемыми по высоте опорами и опционально противоперегрузочными упорами. К верхней раме крепится настил. Конструкцией ГП предусмотрена возможность установки на ней ограждения и стойки ограничения габаритов взвешиваемого груза и размещения преобразователя. В весах используются датчики типа Т и преобразователи ТВ производства АО «Весоизмерительная компания «Тензо-М» (Россия, Московская обл.).
В весах реализованы следующие сервисные функции: полуавтоматическая установка нуля;
сигнализация о превышении нагрузки Мах+9е;
компенсация и выборка массы тары;
взвешивание грузов с изменяющимся положением центра масс относительно грузоприемной платформы (например, скота);
определение количества взвешиваемых предметов или деталей; суммирование показаний.
Весы изготавливаются различных модификаций, отличающихся метрологическими характеристиками, габаритными размерами и имеющих обозначение ВПА-Н(В)-2, где:
ВПА - тип весов;
Н - максимальная нагрузка, кг;
В - весы взрывозащищенного исполнения
(сертификат соответствия № ЕАЭС RU C-RU.EX01.B.00058/19);
Z - исполнение с постоянной (1) или переменной (2) дискретностью отс вид весов представлен на рисунке 1.

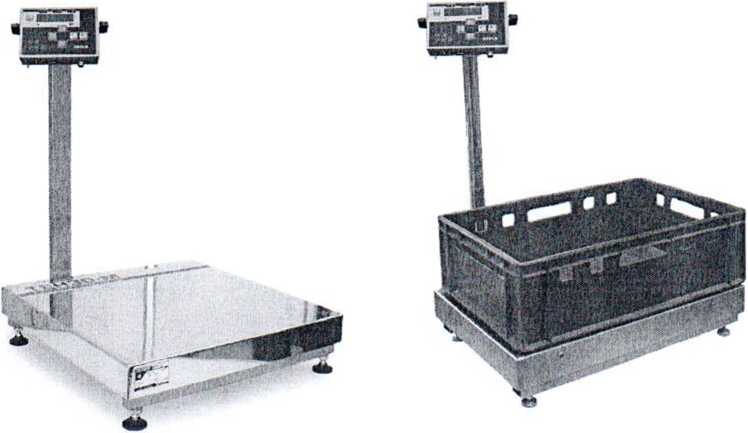

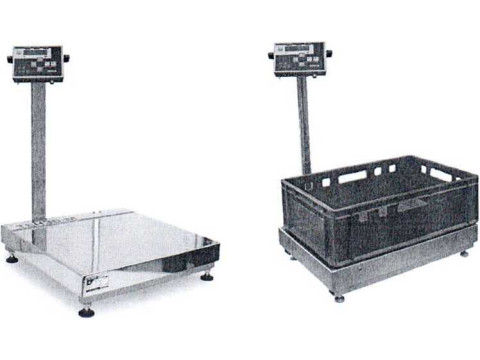

Рисунок 1 - Общий вид весов ВПА, изготовленных из конструкционной (слева) и нержавеющей (справа) стали.
Знак поверки наносится на свидетельство о поверке (в соответствии с действующим законодательством).
Обязательные метрологические требования: Таблица 1
|
Модификац ИЯ |
Класс точности по ГОСТ OIML R 76-1-2011 |
Нагрузка, кг |
Поверочный ин тервал е (ei/ei/ej), кг |
Действительная цена деления d (di/d2/dj), кг |
Число поверочных интервалов п (ш/пэ/пз). ед. | |
|
максимальная Мах (Maxi/ Махг/ Махз) |
минимальная Min (Mini) | |||||
|
ВПА-05-! |
Средний (III) |
0,5 |
0,002 |
0,0001 |
0,0001 |
5000 |
|
ВПА-05-2 |
0,004 |
0,0002 |
0.0002 |
2500 | ||
|
ВПА-1-1 |
1 |
0,004 |
0.0002 |
0,0002 |
5000 | |
|
ВПА-1-2 |
0,01 |
0.0005 |
0.0005 |
2000 | ||
|
ВПА-1,5 |
0,4/1,5 |
0,004 |
0,0002/ 0,0005 |
0.0002/ 0.0005 |
2000/3000 | |
|
ВПА-2-1 |
2 |
0,01 |
0,0005 |
0,0005 |
4000 | |
|
ВПА-2-2 |
0,02 |
0,001 |
0,001 |
2000 | ||
|
ВПА-3 |
1/3 |
0.01 |
0,0005/ 0,001 |
0,0005/ 0,001 |
2000/3000 | |
|
ВПА-5-1 |
5 |
0.02 |
0,001 |
0,001 |
5000 | |
|
ВПА-5-2 |
0.04 |
0,002 |
0,002 |
2500 | ||
|
ВПА-10-1 |
10 |
0.04 |
0.002 |
0,002 |
5000 | |
|
ВПА-10-2 |
0,1 |
0.005 |
0,005 |
2000 | ||
|
ВПА-15 |
4/15 |
0,04 |
0,002/0,005 |
0,002/0.005 |
2000/3000 | |
\pi<
Продолжение таблицы 1
|
Модификац ИЯ |
Класс точности по ГОСТ OIML R. 76-1-2011 |
Нагрузка, кг |
Поверочный интервал е (ei/ег/ез), кг |
Действительная цена деления d (di/d2/d3), кг |
Число поверочных интервалов п (т/пэ/пз), ед. | |
|
максимальная Мах (Maxi/ Мах2/ Махз) |
минималь ная Min (Mini) | |||||
|
ВПА-20-1 |
Средний (П1) |
20 |
0,1 |
0,005 |
0,005 |
4000 |
|
ВПА-20-2 |
0.2 |
0.01 |
0,01 |
2000 | ||
|
ВПА-30 |
10/30 |
0,1 |
0,005/0,01 |
0,005/0,01 |
2000/3000 | |
|
ВПА-50-1 |
50 |
0,2 |
0,01 |
0,01 |
5000 | |
|
ВПА-50-2 |
0,4 |
0.02 |
0,02 |
2500 | ||
|
ВПА-100-1 |
100 |
0,4 |
0,02 |
0,02 |
5000 | |
|
ВПА-100-2 |
1 |
0,05 |
0,05 |
2000 | ||
|
В ПА-150 |
40/150 |
0,4 |
0,02/0,05 |
0,02/0,05 |
2000/3000 | |
|
ВПА-200-1 |
200 |
1 |
0,05 |
0,05 |
4000 | |
|
ВПА-200-2 |
2 |
0,1 |
0.1 |
2000 | ||
|
ВПА-300 |
100/300 |
1 |
0,05/0,1 |
0.05/0,1 |
2000/3000 | |
|
В ПА-500-1 |
500 |
2 |
0,1 |
0.1 |
5000 | |
|
ВПА-500-2 |
4 |
0,2 |
0,2 |
2500 | ||
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон компенсации массы тары. % от Мах (Мах?) |
0-10 |
|
Погрешность устройства установки нуля, в поверочных делениях е (ei) |
±0,25 |
|
Реагирование (порог чувствительности), в поверочных интервалах е (ei/e2) |
1,4 |
|
Не возврат к нулю, в поверочных делениях е (ei) |
±0,5 |
|
Предельная нагрузка (Lim), % от Мах (Мах2) |
125 |
|
Диапазон рабочих температур, °C |
от- 10до + 40 |
|
Габаритные размеры ГП, мм, не более: - длина - ширина |
1200 1200 |
|
Электрическое питание от сети переменного тока с параметрами: - напряжение, В - частота, Гц - потребляемая мощность, В А |
от 187 до 242 от 49 до 51 20 |
|
Время прогрева весов, мин, не менее |
20 |
|
Значение вероятности безотказной работы за 2000 часов |
0,91 |
|
Полный срок службы весов, лет, не менее |
8 |
|
Примечания. 1 Погрешность определения массы нетто при вводе значения массы тары с клавиатура весов не нормируется и зависит от погрешностей определения массы тары и массы брутто. / , 2 Предел допускаемой погрешности определения массы нетто в режиме выборки массы тары соответствует пределам допускаемой погрешности определения массы брутто | |
Комплектность
Таблица 3
|
№ |
Наименование |
Обозначение |
Кол-во |
|
1 |
ГП в сборе |
1 шт. | |
|
2 |
Весоизмерительный преобразователь |
1 шт. | |
|
3 |
Стойка для весоизмерительного преобразователя |
1 шт. | |
|
4 |
Руководство по эксплуатации (РЭ) весов |
4274-023-18217119-01 РЭ |
1 экз. |
|
5 |
Паспорт весов (ПС) |
4274-023-18217119-01 ПС |
1 экз. |
|
6 |
Эксплуатационная документация на преобразователь |
ТЖКФ 408843 РЭ |
1 ком пл. |
|
7 |
Тара |
1 шт. |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по ГОСТ OIML R 76-1-2011 (приложение DA) «ГСП. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания»;
Приказ Госстандарта от 29 декабря 2018 года № 2818 «Об утверждении государственной поверочной схемы для средств измерения массы»;
ТУ 4274-023-18217119-01 «Весы платформенные электронные ВПА. Технические условия»;
методику поверки:
ГОСТ OIML R 76-1-2011 (приложение DA) «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификация программного обеспечения представлена в таблице.
Таблица 4__
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
— |
|
Номер версии (идентификационный номер) ПО * |
16 SC С.4 10 20 |
|
Цифровой идентификатор ПО ** |
— |
|
Алгоритм вычисления цифрового идентификатора ПО ** | |
|
Примечания: * Номер версии (идентификационный номер) ПО не ниже указанного. * * Конструкция весов не предусматривает вычисление цифрового идентификатора ПО и оно не может быть модифицировано, загружено или прочитано через какой-либо интерф^исдюслё опломбирования. | |
№
Программное обеспечение (далее - ПО) весов реализовано в преобразователе, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Для предотвращения воздействий и защиты законодательно контролируемых параметров используется кнопка внутри корпуса преобразователя, доступ к которой пломбируется. Дополнительно вход в подпрограмму юстировки защищен административным паролем и электронным клеймом - случайно генерируемым числом, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Цифровое значение электронного клейма заносится в раздел «Поверка» паспорта весов и подтверждается оттиском поверительного клейма.
