Весы крановые электронные ВК
| Номер в ГРСИ РФ: | РБ 03 02 1086 21 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | АО «ВИК «ТЕНЗО-М», г.о. Люберцы, Московская обл. |
|
Описание типа РБ 03 02 1086 21 [2016-11-04]
rb-03-02-1086-21_2016-11-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1086 21 [2008-10-01]
rb-03-02-1086-21_2008-10-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1086 21 [2021-12-28]
rb-03-02-1086-21_2021-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1086 21 [2012-09-28]
rb-03-02-1086-21_2012-09-28.pdf
|
Скачать |
Описание: принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал с датчика поступает в преобразователь, где сигнал преобразуется в цифровой код и значение массы груза индицируется на цифровом табло. На передней панели преобразователя размещена функциональная клавиатура, цифровой индикатор, антенна радиомодуля, кнопка доступа к сохранению законодательно контролируемых параметров (юстировочным данным), защищенная пломбировочной чашкой. Информация о массе взвешиваемого груза по радиоканалу может быть передана на внешние устройства.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 1086 21 |
| Наименование | Весы крановые электронные ВК |
| Год регистрации | 2021 |
| Номер сертификата | 14606 |
| Дата регистрации | 2021-12-02 |
| Срок действия | 2026-03-21 |
| Получатель сертификата | АО «ВИК «ТЕНЗО-М», г. Люберцы, д.п. Красково, Московская обл., Российская Федерация |
Производитель / Заявитель
АО «ВИК «ТЕНЗО-М», г. Люберцы Московской обл.
Адрес: 140050, Московская обл., городской округ Люберцы, дачный поселок Красково, ул. Вокзальная, д.38
Контакты: тел./факс: +7 (495) 745-30-30, tenso@tenso-m.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку весов, в т.ч. находящихся в эксплуатации, проводить по 041-11 МП «Весы крановые электронные ВК. Методика поверки» с изменением №1. |
| Признание поверки | Первичная при выпуске из производства: Ростест-Москва (номер реестра - №094, шифр поверительного клейма - МА), ФБУ "ЦСМ Московской области" (аттестат аккредитации - №RA.RU.311245)(НТК №12-07), ВНИИМС (номер реестра - №021, шифр поверительного клейма - М)(НТК №06-12). |
Поверители
Скачать
|
Описание типа РБ 03 02 1086 21 [2016-11-04]
rb-03-02-1086-21_2016-11-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1086 21 [2008-10-01]
rb-03-02-1086-21_2008-10-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1086 21 [2021-12-28]
rb-03-02-1086-21_2021-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1086 21 [2012-09-28]
rb-03-02-1086-21_2012-09-28.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал с датчика поступает в преобразователь, где сигнал преобразуется в цифровой код и значение массы груза индицируется на цифровом табло. На передней панели преобразователя размещена функциональная клавиатура, цифровой индикатор, антенна радиомодуля, кнопка доступа к сохранению законодательно контролируемых параметров (юстировочным данным), защищенная пломбировочной чашкой. Информация о массе взвешиваемого груза по радиоканалу может быть передана на внешние устройства.
Конструктивно весы представляют собой грузоприемное устройство, состоящее из элементов верхнего и нижнего подвесов и весоизмерительного тензорезисторного датчика (далее - датчика). Внутри несущего корпуса, находятся весоизмерительный преобразователь (далее - преобразователь) и источник питания постоянного тока (аккумуляторная батарея).
Верхний элемент подвеса выполнен в виде 'Q-образной скобы или траверсной точки с О-образным кольцом. Нижний элемент подвеса имеет осевую конструкцию, на которую может быть установлен крюк или траверсную точку с крюком.
Управление весами осуществляется с клавиатуры преобразователя или пульта дистанционного управления (ПДУ) клавишами выполнения сервисных функций.

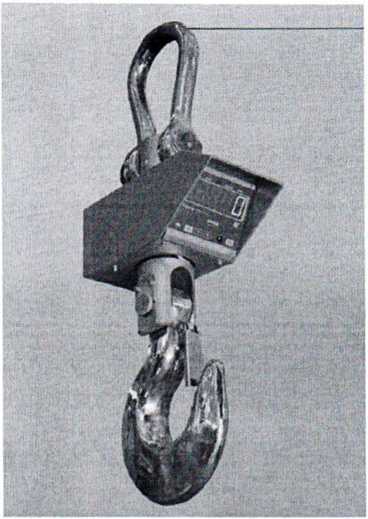

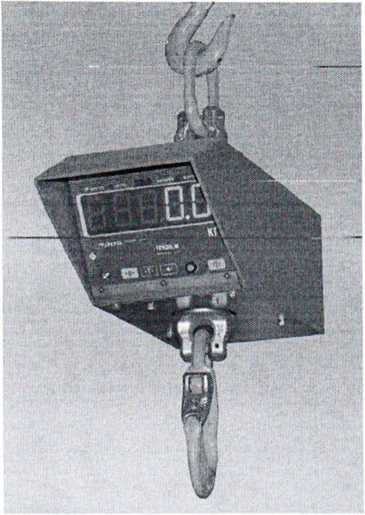

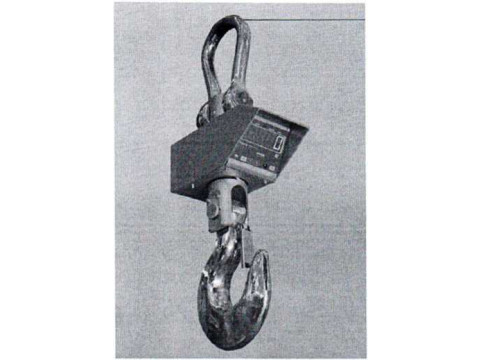

Внешний вид весов показан на рисунке 1.
Рисунок 1 - Внешний вид весов ВК-20Д (слева) и ВК-2Д (справа)
Весы выполняют следующие сервисные функции:
Весы выпускаются в различных модификациях, отличающихся между метрологическими характеристиками, конструктивными особенностями и имеющих обозначение ВК-(Н)Д(М)-Х, где:
Н - максимальная нагрузка (1, 2, 5, 10, 20 и 50 т);
М - наличие теплоотражающего экрана и повышенная теплоизоляция корпуса весов; X - исполнение (постоянная или переменная действительная цена деления).
Обязательные метрологические требования:
Таблица 1
|
Модификация |
Нагрузка, кг |
Действительная цена деления (d)и поверочный интервал (е), d=e, кг |
Интервалы взвешивания, кг |
Пределы допускаемой абсолютной погрешности (тре) при первичной поверке***, кг | |
|
минимальная (Min) |
максимальная (Мах) | ||||
|
ВК-1Д-1 ВК-1ДМ-1 |
10 |
1000 |
0,5 |
от 10 до 250 вкл. св. 250 |
±0,25 ±0,5 |
|
ВК-1Д-2 |
4 |
400/ 1000 |
0,2/ 0,5 |
от 4 до 100 вкл. св. 100 до 400 вкл. св. 400 |
±0,1 ±0,2 ±0,5 |
Продолжение таблицы 1
|
Модификация |
Нагрузка, кг |
Действительная цена деления (d)и поверочный интервал (е), d=e, кг |
Интервалы взвешивания, кг |
Пределы допускаемой абсолютной погрешности (тре) при первичной поверке***, кг | |
|
минимальная (Min) |
максимальная (Мах) | ||||
|
ВК-1Д-3 |
4 |
100/ 250/ 1000 |
0,2/ 0,5/ 1 |
от 4 до 100 вкл. св. 100 до 250 вкл. св. 250 до 500 вкл. св. 500 |
±0,1 ±0,25 ±0,5 ±1,0 |
|
ВК-2Д-1 ВК-2ДМ-1 |
20 |
2000 |
1 |
от 20 до 500 вкл. св. 500 |
±0,5 ±1 |
|
В К-2 Д-2 |
10 |
1000/ 2000 |
0,5/ 1 |
от 10 до 250 вкл. св. 250 до 1000 вкл. св. 1000 |
±0,25 ±0,5 ±1,0 |
|
ВК-2Д-3 |
10 |
250/ 500/ 2000 |
0,5/ 1/ 2 |
от 10 до 250 вкл. св. 250 до 500 вкл. св. 500 до 1000 вкл. св. 1000 |
±0,25 ±0,5 ±1,0 ±2,0 |
|
ВК-5Д-1 ВК-5ДМ-1 |
40 |
5000 |
2 |
от 40 до 1000 вкл. св. 1000 до 4000 вкл. св. 4000 |
±1,0 ±2,0 ±3,0 |
|
ВК-5Д-2 |
20 |
2000/ 5000 |
1/ 2 |
от 20 до 500 вкл. св. 500 до 2000 вкл. св. 2000 до 4000 вкл. св. 4000 |
±0,5 ±1,0 ±2,0 ±3,0 |
|
ВК-5Д-3 |
20 |
500/ 1000/ 5000 |
1/ 2/ 5 |
от 20 до 500 вкл св. 500 до 1000 вкл. св. 1000 до 2500 вкл. св. 2500 |
±0,5 ±1,0 ±2,5 ±5,0 |
|
ВК-10Д-1 ВК-10ДМ-1 |
100 |
10000 |
5 |
от 100 до 2500 вкл. св. 2500 |
±2,5 ±5,0 |
|
В К-1 ОД-2 |
4 |
4000/ 10000 |
2/ 5 |
от 40 до 1000 вкл. св. 1000 до 4000 вкл. св. 4000 |
±1,0 ±2,0 ±5,0 |
|
ВК-10Д-3 |
40 |
1000/ 2500/ 10000 |
2/ 5/ 10 |
от 40 до 1000 вкл. св. 1000 до 2500 вкл. св. 2500 до 5000 вкл. св. 5000 |
±1,0 ±2,5 ±5,0 ±10,0 |
|
ВК-20Д-1 ВК-20ДМ-1 |
200 |
20000 |
10 |
от 200 до 5000 вкл. св. 5000 |
±5,0 ±10,0 |
Продолжение таблицы 1
|
Модификация |
Нагрузка, кг |
Действительная цена деления (d)и поверочный интервал (е), d=e, кг |
Интервалы взвешивания, кг |
Пределы допускаемой абсолютной погрешности (тре) при первичной поверке***, кг | |
|
ВК-20Д-2 |
100 |
10000/ 20000 |
5/ 10 |
от 100 до 2500 вкл. св. 2500 до 10000 вкл. св. 10000 |
±2,5 ±5,0 ±10,0 |
|
ВК-20Д-3 |
100 |
2500/ 5000/ 20000 |
5/ 10/ 20 |
от 100 до 2500 вкл. св.2500 до 5000 вкл. св. 5000 до 10000 вкл. св. 10000 |
±2,5 ±5,0 ±10,0 ±20,0 |
|
ВК-50 ВК-50М |
400 |
50000 |
20 |
от 400 до 10000 вкл. св. 10000 до 40000 вкл. св. 40000 |
±10,0 ±20,0 ±30,0 |
Примечания.
1. *** Пределы допускаемой абсолютной погрешности при периодической поверке соответствуют удвоенным значениям.
2. Погрешность определения массы нетто при вводе значения массы тары с клавиатуры весов не нормируется и зависит от погрешностей определения массы тары и массы брутто.
3. Диапазон установки нуля при использовании грузозахватного приспособления соответствует диапазону компенсации массы тары.
4. Предел допускаемой погрешности определения массы нетто в режиме выборки массы тары соответствует пределам допускаемой погрешности определения массы брутто.
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон компенсации массы тары, % от Мах |
0-10 |
|
Погрешность устройства установки нуля, е |
±0,25 |
|
Реагирование (порог чувствительности), е |
1,4 |
|
Невозврат к нулю, не более, е |
±0,5 |
|
Предельная нагрузка (Lim), % от Мах, не более |
125 |
|
Условия эксплуатации: диапазон температур (п. 3.9.2.2 ГОСТ OIML R 76-1-2011), °C: для весов ВК-Д для весов ВК-ДМ относительная влажность воздуха при 35 °C, % атмосферное давление, кПа |
от -30 до ±40 от ±10 до +85 98 ±2 от 84 до 107 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Напряжение питания от источника постоянного тока, В |
6,0 ± 0,6 |
|
Время прогрева весов, не менее, мин |
20 |
|
Потребляемая мощность, не более. В-А |
2 |
|
Время непрерывной работы от аккумулятора, не менее, ч |
50 |
|
Радиус действия пульта управления, не менее, м: | |
|
на ИК-лучах |
25 |
|
с радиоканалом «ProRadioData», |
40 |
|
с радиоканалом «Bluetooth» |
50 |
|
Значение вероятности безотказной работы за 2000 часов |
0,91 |
|
Полный средний срок службы, лет |
8 |
Комплектность
Таблица 3
|
№ |
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1 |
Весы в сборе |
1 шт. |
— | |
|
2 |
Пульт дистанционного управления на ИК-лучах |
ПИК-05 |
1 шт. |
— |
|
3 |
Пульт дистанционного управления по радиоканалу «ProRadioData» с антенной и блоком питания |
ТВ-ОО5.ОЗП |
1 компл. |
По отдель-ному заказу |
|
4 |
Пульт дистанционного управления, индикации и передачи данных по радиоканалу «Bluetooth» - КПК |
1 компл. | ||
|
5 |
Аккумулятор |
2 шт. |
— | |
|
6 |
Зарядное устройство для аккумулятора |
1 шт. |
— | |
|
7 |
Руководство по эксплуатации весов |
4274-041-18217119-2003 РЭ |
1 шт. |
— |
|
8 |
Паспорт на весы |
4274-041-18217119-2003 ПС |
1 шт. |
— |
|
9 |
Руководство по эксплуатации преобразователя весоизмерительного ТВ-005.05 |
4221-075-18217119-2007 РЭ |
1 шт. |
— |
|
10 |
Ключ замка аккумуляторного отсека |
1шт. |
— |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по 041-11 МП с изменением № 1 «ГСП. Весы крановые электронные ВК. Методика поверки», утвержденным ФГУП «ВНИИМС» 23.11.2020.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
приказ Росстандарта от 29 декабря 2018 года № 2818 «Об утверждении государственной поверочной схемы для средств измерения массы»;
ТУ 4274-041-18217119-2003 «Весы крановые электронные ВК. Технические условия»
методику поверки: 041-11 МП с изменением № 1 «ГСИ. Весы крановые электронные ВК. Методика поверки».
Перечень средств поверки:
Основные средства поверки: гири 4-го разряда в соответствии с Государственной поверочной схемой для средств измерения массы, утвержденной Приказом Росстандарта от 29 декабря 2018 года № 2818 или силовоспроизводящая гидравлическая машина 1-го разряда в соответствии с Государственной поверочной схемой для средств измерения силы, утвержденной Приказом Росстандарта от 22 октября 2019 года № 2498.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Примечания:
Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.
Идентификация программного обеспечения представлена в таблице. Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
С.5. |
|
Номер версии (идентификационный номер) ПО |
201*;251 |
|
Цифровой идентификатор ПО |
_** |
|
Алгоритм вычисления цифрового идентификатора ПО |
_** |
Примечания:
* Номер версии (идентификационный номер) ПО не ниже указанного.
Конструкция весов не предусматривает вычисление цифрового идентификатора ПО, и оно не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014* - «высокий». Влияние ПО на метрологические характеритики учтено при нормировании метрологических характеристик.

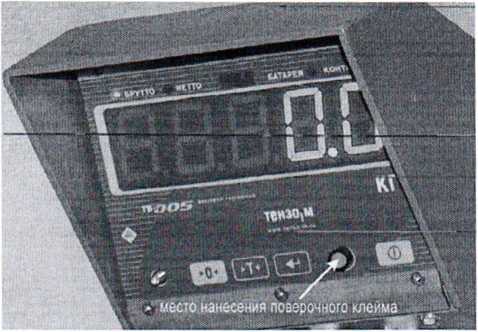

Место нанесения поверочного клейма указано на рисунке 2.
Рисунок 2 - Место нанесения поверочного клейма
Программное обеспечение (далее - ПО) весов реализовано аппаратно и встроено в корпус весов, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Для предотвращения воздействий и защиты законодательно контролируемых параметров используется кнопка внутри корпуса преобразователя, доступ к которой пломбируется. Место нанесения поверочного клейма указано на рисунке 2.
Дополнительно вход в подпрограмму юстировки законодательно контролируемых параметров защищен электронным клеймом - случайно генерируемым числом, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
