Комплексы "НЕВА-АСКДГ"

Назначение

Комплексы «НЕВА-АСКДГ» (далее комплексы) предназначены для измерений температуры при контроле технологических параметров генератора электрической энергии и его вспомогательных систем.

Описание

Принцип действия комплексов основан на преобразовании входных сигналов сопротивления, тока и напряжения, полученных с помощью измерительных каналов температуры, в цифровой код.

Первичными датчиками измерительных каналов температуры являются термосопротивления, величина которых соответствует номинальной статической характеристике (НСХ) по ГОСТ 6651-2009 в диапазоне температур от минус 50 до плюс 200

Комплексы выполняют сбор данных, полученных от первичных датчиков температуры, преобразование их в цифровой код для передачи в контроллер комплекса и для передачи данных по каналу Ethernet в вычислительную сеть энергообъекта. Преобразованные данные обрабатываются, представляются на экране локального пульта отображения (ЛПО) в виде таблиц и графиков и распечатываются на принтере. Отклонения параметров отображаются на экране и сопровождаются работой сигнализации. Комплексы снабжены системой тестирования для выявления неисправностей.

Комплекс конструктивно выполняется в металлическом одинарном или сдвоенном шкафу с закрывающимися дверями. В шкафу размещаются:

- блок вычислительный, содержащий центральный контроллер с процессорной платой, имеющей выход в сеть Ethernet, с платами памяти, платой вывода дискретных сигналов, адаптером для ввода сигналов интерфейса RS-485, жестким диском;

- ЛПО - монитор для отображения информации комплекса, в том числе данных текущего режима;

- выдвижная клавиатура;

- измерительные преобразователи величины термосопротивлений;

- выключатели системы электропитания.

Комплексы также могут обеспечивать контроль электрических параметров генератора, электрического сопротивления изоляции цепей ротора, витковых замыканий в обмотке ротора, вибрации лобовых частей обмотки статора и стержней статора, увлажнения межфазных зон статора, контроль работы щеточно-контактного аппарата при наличии соответствующих датчиков.

Конструкция и программное обеспечение комплексов применяются для работы с генераторами электрической энергии любого типа и мощности и предназначены для работы в блочных щитах и щитах управления электрических и атомных станций.

Процессы контроля за тепловыми параметрами генератора и его вспомогательных систем могут осуществляться как в автономном режиме работы комплексов «НЕВА-АСКДГ», так и в составе системы АСУТП.                                                ____

Внешний вид комплекса «НЕВА-АСКДГ» представлен на рисунке 1.

Гкспия верн

Ген. директор Г       СИ

'ЭНЕРГОСОЮЗ'

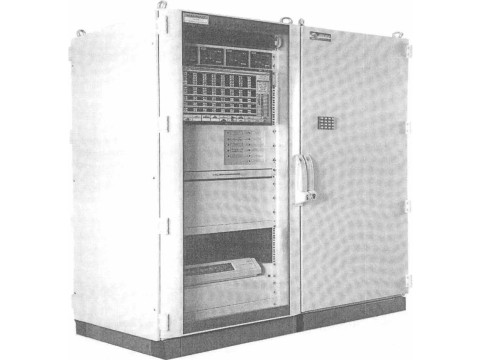

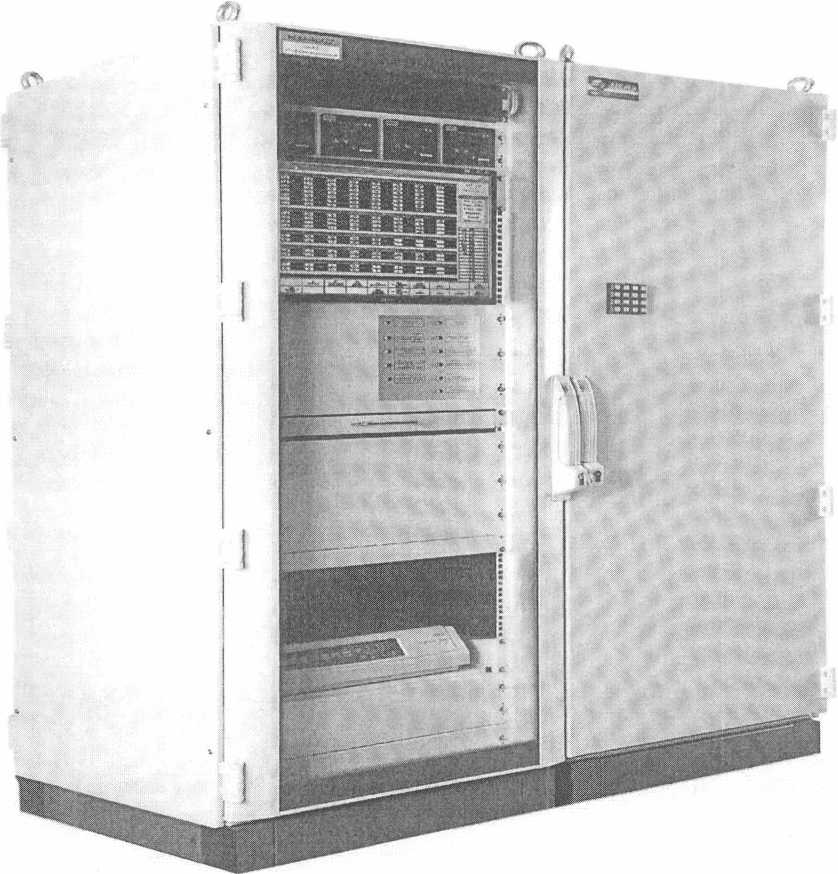

Рисунок 1- Внешний вид комплекса «НЕВА-АСКДГ»

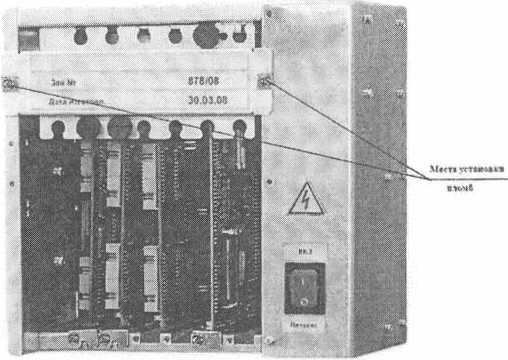

Рисунок 2 - Места установки пломб на фиксирующую планку контроллера комплекса «НЕВА-АСКДГ»

Основные метрологические и технические характеристики комплексов приведены с учетом влияния программного обеспечения.

Программное обеспечение

Комплекс снабжен встроенным программным обеспечением контроллера ШИН версии 2.0 и операционной системой нижнего уровня QNX-4.25a. Программное обеспечение контроллера «АСКДГ» обеспечивает опрос датчиков и измерительных преобразователей, обработку полученных данных и передачу информации на верхний уровень системы по специальному помехозащищенному протоколу. Доступ пользователя к изменению метрологических настроек защищен, факт изменения настроек фиксируется в системном журнале. Возможность преднамеренного искажения измеренных данных исключена.

Программа «ОРС-Сервер» обеспечивает прием данных от контроллера, предоставляет их другим программам через ОРС-интерфейс. Этот программный компонент не имеет пользовательского интерфейса.

Программный комплекс «Самописец» позволяет пользователю просматривать данные, полученные с контроллера в виде мнемосхем (программа «Мнемосхема») и трендов (программа «Самописец»).

Программа «Таблица событий» позволяет представить события в хронологическом порядке события. Изменение данных в базе данных событий не предусмотрено интерфейсом пользователя

Программа «Нева» реализует административные функции (редактирование списка пользователей и прав), а также предоставляет пользовательский интерфейс для запуска программ верхнего уровня.

Идентификационные данные программного обеспечения комплексов «НЕВА-АСКДГ» представлены в таблице 1

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - «С».

Основные метрологические и технические характеристики комплекса «НЕВА-АСКДГ» приведены в таблице 2.

Таблица 2

Условия применения:

Температура, °C                              от 0 до 55

Влажность воздуха, %                      до 80 при 25 °C

Атмосферное давление, мм рт. ст. (кПа) 630-800 (84-106,7)

Знак утверждения типа

Знак утверждения тапа наносится на табличку устройства, расположенную на стенке шкафа комплекса «НЕВА-АСКДГ» методом фотолитографии, на титульные листы эксплуатационной документации - с помощью графических устройств вывода компьютера.

Комплектность

Таблица 3 - Комплект поставки комплекса «НЕВА-АСКДГ»

Поверка

осуществляется по документу ЭС.141.АСКДГ.01 МП «Комплексы «НЕВА-АСКДГ», Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в январе 2012 г.

Основные средства поверки:

Магазин сопротивлений Р48310,021-111111,10 Ом, кл. т. 0,02/2-10’6 %;

Мегаомметр Ф 4102/1-1М1000 В, кл. т. 1,5;

Персональный компьютер типа IBM - PC/AT класс не ниже Intel Pentium Dual Core.

Сведения о методах измерений

Методика измерений изложена в Руководстве по эксплуатации ЭС.141 .АСКДГ.01 .РЭ.

Нормативные документы

ГОСТ 22261-94, Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 6651-2009, Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ТУ 4222-003-48965563-11, Комплексы «НЕВА-АСКДГ», технические условия.

Рекомендации к применению

осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях.
