Толщиномеры ультразвуковые УТМ-МГ4
| Номер в ГРСИ РФ: | РБ 03 20 6136 17 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Толщиномеры |
| Производитель / заявитель: | ООО «СКБ Стройприбор», г. Челябинск |
Толщиномеры ультразвуковые УТМ-МГ4 (далее по тексту - толщиномеры) предназначены для измерений толщины изделий из черных и цветных металлов, с гладкими или корродированными поверхностями, а также изделий из пластмасс при одностороннем доступе к ним.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 6136 17 |
| Наименование | Толщиномеры ультразвуковые УТМ-МГ4 |
| Год регистрации | 2017 |
| Номер сертификата | 11361 |
| Дата регистрации | 2017-10-03 |
| Срок действия | 2022-03-10 |
| Получатель сертификата | ООО "СКБ Стройприбор", г. Челябинск, Российская Федерация (RU) |
Производитель / Заявитель
ООО "СКБ Стройприбор"
Адрес: ул. Калинина, 11-Г, 454084, г. Челябинск, info@stroypribor.ru
Контакты: тел./факс (351) 790-16-13, 790-16-85, 790-16-85, info@stroypribor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.495-83. |
| Признание поверки | Первичная при выпуске из производства: Челябинский ЦСМ (аттестат аккредитации — №RA.RU.315103, шифр поверительного клейма - Г А)(НТК №10-16). |
Поверители
Скачать
|
Описание типа РБ 03 20 6136 17 [2017-02-10]
rb-03-20-6136-17_2017-02-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 6136 17 [2018-01-11]
rb-03-20-6136-17_2018-01-11.pdf
|
Скачать |
Описание типа
Назначение
Толщиномеры ультразвуковые УТМ-МГ4 (далее по тексту - толщиномеры) предназначены для измерений толщины изделий из черных и цветных металлов, с гладкими или корродированными поверхностями, а также изделий из пластмасс при одностороннем доступе к ним.
Описание
Конструктивно толщиномер состоит из электронного блока и ультразвукового пьезоэлектрического преобразователя (ПЭП) прямого раздельно-совмещенного типа с номинальной частотой 5 МГц.
На лицевой панели электронного блока толщиномера размещен жидкокристаллический дисплей и клавиатура. На верхней панели электронного блока расположены разъемы для подключения ПЭП. В нижней части панели расположен разъем USB для связи с ПК.
В основу работы толщиномера положен эхоимпульсный метод, который состоит в измерении времени двойного прохода ультразвуковых колебаний (УЗК) через изделие от одной поверхности до другой. Толщина рассчитывается при известной скорости УЗК.
Толщина изделия определяется непосредственно под местом установки преобразователя. Если противоположная поверхность имеет впадины, то импульс УЗК отражается от них и толщина определяется как кратчайшее расстояние от внешней поверхности до этих впадин. Для обеспечения акустического контакта между поверхностью преобразователя и поверхностью изделия используется контактная смазка.

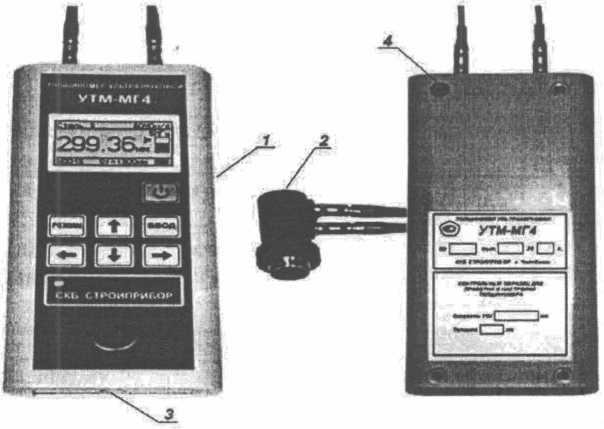

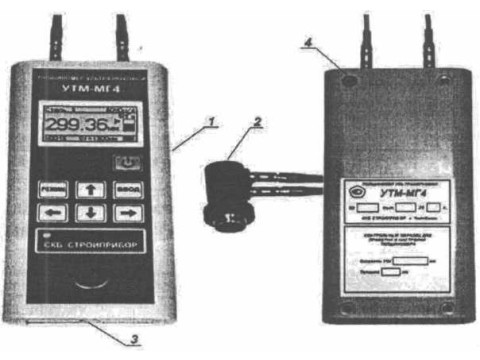

Внешний вид толщиномера показан на рисунке 1.
Рисунок 1 - Толщиномер ультразвуковой УТМ-МГ4
1 - электронный блок 3 - разъем USB
2 - раздельно-совмещенный пьезоэлектрический 4 - место для нанесения оттиска клейма преобразователь
Программное обеспечение
Толщиномер имеет программное обеспечение: 1) встроенное (микропрограмма контроллера прибора версии VI.01 и выше); 2) внешнее (программа “ПО ПК” версии VI.0.1.1 и выше для персонального компьютера).
ЛИСТ № , всего листов 3
Встроенное программное обеспечение толщиномера служит для решения задач измере. толщины. Оно идентифицируется по запросу пользователя через сервисное меню путем выводе экран версии программного обеспечения (версия V1.01 и выше). Толщиномер имеет защ встроенного программного обеспечения от преднамеренных или непреднамеренных изменен реализованную изготовителем на этапе производства путем установки системы защиты микрок троллера от чтения и записи.
Внешнее программное обеспечение «ПО ПК» предназначено для установки на персона ный компьютер под управлением операционной системы семейства Microsoft Windows и пред значено для Считывания результатов измерений, сохраненных в памяти толщиномера.
Идентификационные данные метрологически значимого программного обеспечения П] ведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обес печения |
|
Встроенное ПО |
UTM CS |
V1.01 |
F518 |
CRC16 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровЕ «А» по МИ 3286-2010.
Технические характеристики
|
Диапазон измерений толщины, мм |
от 0,7 до 300,0 |
|
Пределы допускаемой основной абсолютной погрешности, мм (h - измеряемая толщина, мм) |
± (0,003 h +0,1) |
|
Пределы допускаемой дополнительной погрешности, вызванной шероховатостью поверхности измеряемого объекта Rz=160 мкм, мм (h - измеряемая толщина, мм) |
± (0,001 *h +0J1) |
|
Цена единицы наименьшего разряда отсчетного устройства, мм |
0,01 |
|
Диапазон настроек скоростей ультразвука, м/с |
от 1000 до 9999 |
|
Электропитание от встроенного аккумулятора напряжением, В |
3,7 |
|
Габаритные размеры, мм, не более: электронного блока (длина х ширина X толщина) пьезоэлектрического преобразователя (диаметр х длина) |
175x78x25 0 25 х 45 |
|
Масса, кг, не более |
0,32 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет |
10 |
|
Рабочие условия эксплуатации - диапазон рабочих температур °C; - относительная влажность при 35 С, % - атмосферное давление, кПа |
от минус 10 до 40 95 от 84,0 до 106,7 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации «Толщиномер ультразвуковой УТМ-МГ4. КБСП.427680.045 РЭ» типографским способом и на табличку, закрепленную на электронном блоке, фотохимическим способом.
Комплектность
1 Электронный блок 1 шт.
2 Пьезоэлектрический преобразователь П-112 I шт.
3 Зарядное устройство I шт.
4 Кабель интерфейса USB 1 шт.
5 CD с программным обеспечением 1 шт.
6 Руководство по эксплуатации КБСП.427680.045 РЭ 1 экз.
7 Укладочный кейс I шт.
8 Паспорт КБСП.427680.045 ПС I экз.
Поверка
осуществляется в соответствии с ГОСТ 8.495-83 «Толщиномеры ультразвуковые контактные. Методы и средства поверки».
Сведения о методах измерений
Методика измерений изложена в руководстве по эксплуатации толщиномеров ультразвуковых УТМ-МГ4 (КБСП.427680.045 РЭ).
Нормативные документы
1. ГОСТ 28702-90 Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования.
2. ТУ 4276-045-12585810-2012 Толщиномеры ультразвуковые УТМ-МГ4. Технические условия.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
