Толщиномеры электромагнитно-акустические А1270

Назначение

Толщиномеры электромагнитно-акустические А1270 (далее по тексту - толщиномеры) предназначены для измерений толщины объектов из стали и сплавов алюминия при одностороннем доступе к объекту контроля.

Описание

Принцип действия толщиномеров основан на эхоимпульсном акустическом методе неразрушающего контроля.

Конструктивно толщиномеры состоят из электронного блока с графическим индикатором и клавиатурой, к которому с помощью кабелей подключают сменные электромагнитно-акустические (ЭМА) преобразователи. Представляемая информация в режиме измерений содержит измеренную толщину в миллиметрах и скорость распространения УЗ волн, используя образец с известной толщиной.

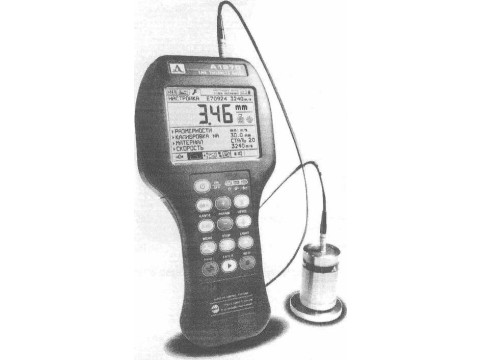

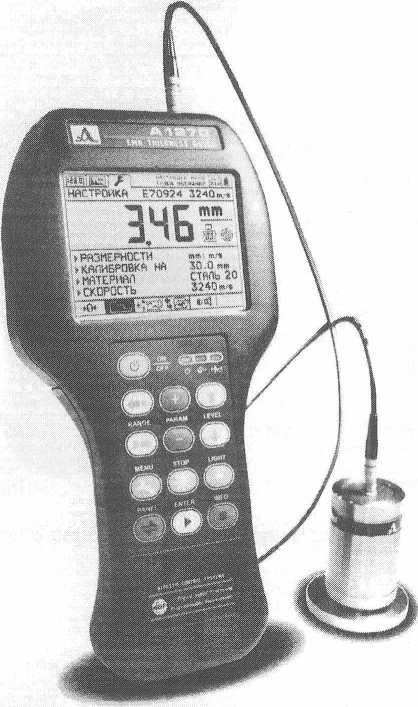

Фотография толщиномера с подключенным ЭМА-преобразователем представлена на рисунке 1.

Рисунок 1 - Толщиномер электромагнитно-акустический А1270

Для излучения ультразвуковых (УЗ) импульсов в объект контроля и приема их отражений используется ЭМА-преобразователь. ЭМА-преобразователь возбуждает УЗ импульсы непосредственно в поверхностном слое электропроводящего материала, а при приеме УЗ сигналов преобразует колебания поверхностного слоя в электрические сигналы. Возбуждение и прием УЗ сигналов происходят благодаря электромагнитным взаимодействиям ЭМА-преобразователя и материала, поэтому никаких контактных жидкостей не требуется.

УЗ импульсы, принятые из объекта и преобразованные в электрические сигналы, поступают в электронный блок толщиномера. После усиления, оцифровки и обработки встроенным процессором они отображаются на экране и используются для определения интервала времени двойного прохождения УЗ сигнала сквозь измеряемый слой материала. По этому интервалу времени, при известной скорости распространения ультразвуковых импульсов в материале, вычисляется измеряемая толщина и выводится на жидкокристаллический дисплей толщиномера.

На рисунке 2 показаны место пломбировки корпуса толщиномера для предотвращения несанкционированного доступа и место нанесения оттиска клейма или наклейки.

Место нанесения оттиска клейма или наклейки

Место пломбировки

Рисунок 2 - Место пломбировки корпуса толщиномера и место нанесения оттиска клейма или наклейки

Технические характеристики

Диапазон измерений толщины (по алюминию), мм

Диапазон измерений толщины (по стали), мм

Пределы допускаемой абсолютной погрешности измерений голщины, мм, где X - измеряемая толщина

Источник питания

Номинальное значение напряжения аккумуляторной батареи, В

Масса электронного блока, кг, не более

Габаритные размеры электронного блока, мм

от 1,0 до 100,0 от 0,9 до 100,0

±(0,01 Х+0,02)

аккумуляторная батарея

7,2

0,75 250x122x42

Средняя наработка на отказ, ч Средний срок службы, лет, не менее Диапазон рабочих температур, °C

18 000

5 от -20 до +50

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель электронного блока толщиномера в виде пленочного шильдика и на титульные листы руководства по эксплуатации АПЯС .412231.006 РЭ и паспорта АПЯС.412231.006 ПС типографским способом.

Комплектность

* Поставляется по заказу потребителя

Поверка

осуществляется в соответствии с документом АПЯС.412231.006 МП «Толщиномер электромагнитно-акустический А1270. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в августе 2011 г. и включенным в комплект поставки.

Основные средства поверки: - комплект образцовых ультразвуковых мер толщины KMT 176М-1, пределы допускаемой относительной погрешности по эквивалентной ультразвуковой толщине от ±0,3 до ±0,7% (регистрационный номер Государственного реестра 6578-78); - осциллограф цифровой GDS-840S, пределы допускаемой относительной погрешности коэффициентов отклонения ±3% (регистрационный номер Государственного реестра 25618-04).

Сведения о методах измерений

Методы измерений изложены в документе АПЯС.412231.006 РЭ «Толщиномер электромагнитно-акустический А1270. Руководство по эксплуатации».

Нормативные документы

1. ГОСТ 28702-90 «Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования».

2. АПЯС412231.006 ТУ «Толщиномер электромагнитно-акустический А1270. Технические условия».

Рекомендации к применению

Осуществление контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
