Толщиномеры покрытий КОНСТАНТА МК4

Номер в ГРСИ РФ:	РБ 03 20 6310 17
Раздел:	Средства неразрушающего контроля [20]
Категория:	Толщиномеры
Производитель / заявитель:	ООО "КОНСТАНТА", г. Санкт-Петербург

Скачать

Описание типа РБ 03 20 6310 17 [2017-10-06]

rb-03-20-6310-17_2017-10-06.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Толщиномеры покрытий КОНСТАНТА МК4 (далее - толщиномеры) предназначены для измерений толщины:

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 20 6310 17
Наименование	Толщиномеры покрытий КОНСТАНТА МК4
Год регистрации	2017
Номер сертификата	11111
Дата регистрации	2017-05-30
Срок действия	2021-10-27
Получатель сертификата	ООО "КОНСТАНТА", г. Санкт-Петербург, Россия (RU)

Производитель / Заявитель

ООО "КОНСТАНТА"

Адрес: 198095, г. Санкт-Петербург, а/я 89

Контакты: (812)252-94-78

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МП 2512-0011-2016.
Признание поверки	Первичная при выпуске из производства: ООО "КОНCТАНТА" (аттестат аккредитации - №РОСС. RU.0001.310036, шифр поверительного клейма - ГДМ)(НТК №05-17).

Поверители

Скачать

Описание типа РБ 03 20 6310 17 [2017-10-06]

rb-03-20-6310-17_2017-10-06.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики идз ипд Знак утверждения типа Комплект ность средства измерений ....... ’ т Поверка Сведения о методах измерений Нормативные документы

Назначение

Толщиномеры покрытий КОНСТАНТА МК4 (далее - толщиномеры) предназначены для измерений толщины:

- неферромагнитных покрытий на ферромагнитных основаниях;

- диэлектрических покрытий на электропроводящих ферро- и неферромагнитных основаниях.

Описание

Принцип работы толщиномеров основан на магнитоиндукционном и вихретоковом методах, измерений.

Толщиномеры состоят из блока обработки информации и преобразователя. Толщиномеры изготавливаются, в двух исполнениях: с выносным преобразователем, на кабеле и с преобразователем, встроенным в корпус блока обработки информации, (рисунок 1).

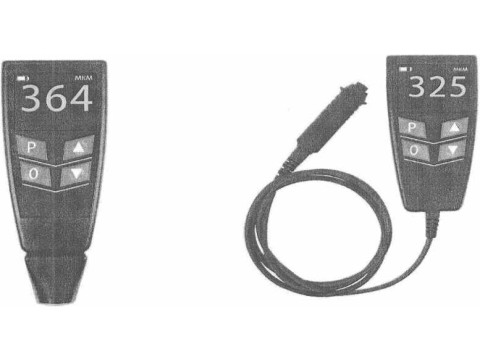

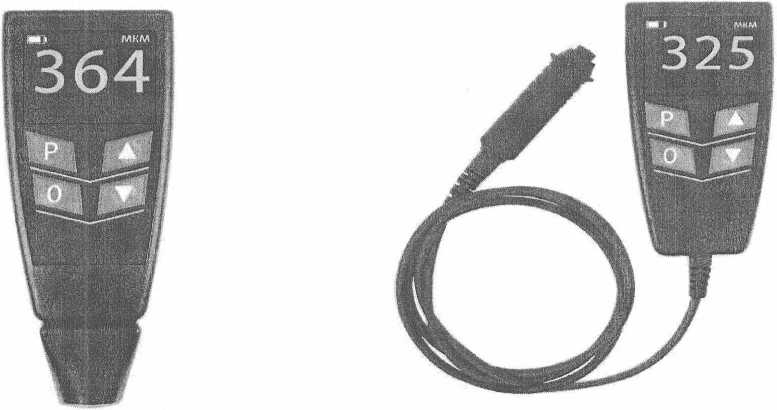

Рисунок 1 - Внешний вид толщиномера со встроенным, преобразователем и выносным преобразователем

Клавиатура и графический дисплей расположены на лицевой панели блока обработки информации. Li-Ion аккумулятор расположен внутри корпуса блока обработки информации. Заряд Li-Ion аккумулятора осуществляется через разъем mini USB, который расположен на торцевой поверхности блока обработки информации.

Измерение толщины покрытий выполняется с помощью преобразователей:

ИД1, ИД2, ИДЗ, ИД4, ИД5 - магнитоиндукционные преобразователи для измерения толщины неферромагнитых покрытий на ферромагнитных основаниях.

Г1.Д1, ПД2, ПДЗ - вихретоковые параметрические преобразователи. Преобразователь ПД1 применяют для измерения толщины диэлектрических покрытий на электропроводящих неферромагнитных основаниях, преобразователи ПДЗ и диэлектрических покрытий на электропроводящих ферро- и

ИПД - совмещенные магнитоиндукционные-вихретоковые параметрические преобразователи для измерения толщины неферромагнитных покрытий на ферромагнитных основаниях и диэлектрических покрытий на электропроводящих неферромагнитных основаниях.

Пломбирование осуществляется путем заливки винта на задней панели блока обработки информации полиэтиленом и установкой клейма пломбиром предприятия-изготовителя.

Программное обеспечение

Толщиномеры имеют встроенное программное обеспечение (далее - ПО). ПО обеспечивает обработку и отображение результатов измерений и взаимодействие оператора с толщиномером в соответствии с заданным алгоритмом.

ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Константа МК4
Номер версии (идентификационный номер) ПО	не ниже ver.l .0
Цифровой идентификатор ПО	0хСС0А5А0С (CRC32)

Влияние ПО было учтено при нормировании метрологических характеристик.

Технические характеристики

1. Диапазоны измерений толщины покрытия приведены в таблице 2.

Таблица 2 - Диапазоны измерений толщины покрытия

Тип преобразователя	Диапазон измерений толщины покрытия, мм
ВД1	от 0 до 0,3
ИД2	от 0 до 2
ИДЗ	от 0 до 5
ИД4	от 0 до 8
ИД5	от 0 до 10
ПД1	от 0 до 2
ПД2	от 0 до 15
пдз	от 0 до 30
ипд	от 0 до 1

2. Пределы допускаемой абсолютной погрешности измерений толщины покрытия при температуре окружающего воздуха (20±5) С° приведены в таблице 3.

Таблица 3 - Пределы допускаемой абсолютной погрешности измерений толщины покрытия при тем перату ре окружающего воздуха (20x5) С*'________________________________________________

Тип	Пределы допускаемой основной абсолютной погрешности измерений
преобразователя	толщины покрытия при температуре окружающего воздуха (20±5) С°, мм
1	2
ИД1	±(0,0211+0,002)*
ИД2	±(0,02h+0,002) в поддиапазоне от 0 до 1 мм; ±0,02h в поддиапазоне свыше 1 до 2 мм
ИДЗ	±(0,0211+0,005) в поддиапазоне от 0 до I мм; ±0,02h в поддиапазоне свыше 1 до 5 мм ,
ИД4	±(0,02h+0,01) [[Т/ / I

Продолжение таблицы 3.

1
ИД5	±(0,02h+0.01)
ПД1	±(0,0211+0,002) в поддиапазоне от 0 до 1 мм; ±0,02h в поддиапазоне свыше 1 до 2 мм
ПД2	±(0,0211+0.010)' в поддиапазоне от 0 до 10 мм; ±0,0311' в поддиапазоне свыше 10 до 15 мм ±(0,0211+0,1 )2
ПДЗ	±(0,02h+0,010)' в поддиапазоне от 0 до 10 мм; ±0,0311' в поддиапазоне свыше 10 до 30 мм; ±(0,02h+0,1)2
ИПД	±(0.0211+0,002)
*h - измеряемая величина в мм. 1 - при измерении толщины диэлектрических покрытий на неферромагнитных электропроводящих основаниях. 2 - при измерении толщины диэлектрических покрытий на ферромагнитных электропроводящих основаниях.

3. Пределы допускаемой абсолютной погрешности измерений толщины покрытия при эксплуатации в условиях от минус 10 до плюс 15 °C и от плюс 25 до плюс 40 °C для встроенных и выносных преобразователей приведет.! в таблице 4.

и выносных

агелеи

Таблица 4 - Пределы допускаемой абсолютной погрешности измерений толщины покрытия при эксплуатации в условиях от минус 10 до плюс 15 °C и от плюс 25 до плюс 40 °C для встроенных

Тип преобразователя	Пределы допускаемой абсолютной погрешности измерений толщины покрытия при эксплуатации в условиях от минус 10 до плюс 15 °C и от плюс 25 до плюс 40 °C для встроенных и выносных преобразователей, мм
ИД1	±1,5 •(0.0211+0.002)*
ИД2	+ 1,5•(0,0211+0.002) в поддиапазоне от 0 до 1 мм: ±0,03h в поддиапазоне свыше 1 до 2 мм
ИДЗ	±1,5-(0.0211+0,005) в поддиапазоне от Одо 1 мм: ±0,0311 в поддиапазоне свыше 1 до 5 мм
ИД4	±1,5’(0,0211+0,01)
ИД5	±1,5-(0,0211+0.01)
11Д1	± 1,5-(0,02h+0,002) в поддиапаюпс oi Одо 1 мм, ±0,03h в поддиапазоне свыше 1 до 2 мм
ПД2	±1,5-(0,02h+0,010)1 в поддиапазоне от 0 до 10 мм; ±0,0411' в поддиапазоне свыше 10 до 15 мм; ± 1,5 -(0,0211+0.1)2
ПДЗ	± 1,5 (0,02h+0,010)’ в поддиапазоне от 0 до 10 мм: ±0,04511' в поддиапазоне свыше 10 до 30 мм; ±1,5(0,0211+0,1)2
ИПД	±l,5-(0,02h+0,002)

*h - измеряемая величина в мм.

1 - при измерении толщины диэлектрических покрытий на неферромагнитных

электропроводящих основаниях.

■нитных

2 - при измерении толщины диэлектрических покрытий электропроводящих основаниях.

4. Пределы допускаемой абсолютной погрешности измерений толщины покрытия при эксплуатации в условиях от минус 30 до минус 10 "С для выносных преобразователей приведения в таблице 5.

Таблица 6 - Дискретность отсчета

Тип преобразователя

ИД1 _

ИД2

идз

ипд

Дискретность отсче iа. мм 0,001 " _______

0,001 в под, шана зоне от 0 до 1 мм: 0,01 в поддиапазоне свыше 1 до 2 мм

ПД2

ПДЗ

ИД4

ИД5

НД1

............-...............-..................................—	0.001 в поддиапазоне от 0 до 1 мм; 0,01 в поддиапазону свыше 1 до 5 мм 0,01 мм	■...............■......- •■•■■■■■■■■■■■■■—............—...........■■■■■■■....................-.......-
	0,01 мм
	0,001 в поддиапазоне от 0 до 1 мм; 0,01 в поддиапазоне свыше 1 до 2 мм
	0,01 в поддиапазоне от Одо 10 м.м; 0,1 в поддиапазоне свыше 10 до 15 мм
■—.......-.....-..............-...................-	0.01 в поддиапазоне оз 0 до 10 мм; 0,1 в поддиапазоне свыше 10 до 30 мм 0.001	// о f

Таблица 5 - Пределы допускаемой абсолютной погрешности измерений толщины покрытия при эксплуатации в условиях в условиях от минус 30 до минус 10 °C для выносных преобразователей___ _____ _____

Тип преобразователя	Пределы допускаемой абсолюпюй iioi репшос ги покрытия при эксплуатации условиях минус для выносных преобразователей, мм	измерений юлщины 30 до минус 10 11С
ИД1	±2(0.0211+0,002)*
ИД2	±2-(0,0211+0,002) в поддиапазоне о i Одо 1 мм; ±0,04h в поддиапазоне свыше 1 до 2 мм
ИДЗ	±2-(0.02h+0,005) в поддиапазоне от 0 до 1 мм: ±0,04h в поддиапазоне свыше 1 до 5 мм
ИД4	±2-(0,0211+0,01)
ИД5	±2-(0.02h+0.01)
НД1	±2-(0,02h+0.002) в поддиапазоне от 0 до 1 мм: ±0,0411 в поддиапазоне свыше 1 до 2 мм
ПДЗ	+2 (0,02h+0,010)1 в поддиапазоне от 0 до 10 мм: +0.06111 в поддиапазоне свыше 10 до 15 мм: +(0,0211’0,1 Г
ПДЗ	+2-( 0.021Н 0.010)1 в поддиапазоне оi Одо 10 мм: +0.06111 в поддиапазоне свыше 10 до 30 мм: ±2'(0,0211+0,1 )?
ипд	±2-(0.02h+ 0.002)
*h - измеряемая величина в мм. 1 - при измерении толщины диэлектрических покрытий на неферромагнитных электропроводяпщх осн ования х. 2 - при измерении толщины диэлектрических покрытий на ферромагнитных электропроводящих основаниях. :

5. Дискретноеп> отсчета приведена в шблицс 6.

6. Шероховатость основания Ra. мкм. не более

7. Масса блока обработки информации со вс троенным преобразователем, грамм, не более

8. Масса блока обработки информации с выносным преобразователем, грамм, не более

9. Габаритные размеры блока обработки информации со вс троенным преобразователем (длина х ширина х высота), мм, не более 125x50x30.

10. Габаритные размеры блока обработки информации с выносным преобразователем (длина х ширина х высота), мм, не более 100x50x30.

11. Габаритные размеры выносных преобразователей приведены в таблице 7.

Таблица 7 - Габаритные размеры выносных преобразователей

Тип преобразователя	j Габаритные ра?Мсры, мм. не более
ИД1	’ 015x70
ИД2	j 020x90
ИДЗ	020x90
ИД4	025x90
ИД5	025x90
ПД1	020x90
ПД2	025x90
пдз	060x55
ИПД	025x90

12. Средний срок службы, лет

13. 11аработка на отказ, ч

14. Номинальное напряжение питания. В

15. Условия эксплуатации:

- диапазон температуры окружающего воздуха для блока обработки информации и встроенных преобразователей ИД2. ИДЗ, ПД1, ИПД. С o i минус 10 до плюс 40;

- диапазон температуры окружающего воздуха для выносных преобразователей

ИД 1, ИД2, ИДЗ. ИД4. ИД5. ПД 1, ПД2,11 Дз' И11Д. °C от минус 30 до плюс 40:

- диапазон относительной влажности окружающего воздуха, % от 40 до 80.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю крышку блока обработки информации методом гравировки.

Комплект ность средства измерений

Таблица 8 - Комплектность юлщиномера

Количество, штук

' '2............ ’

11аименованис

....... ’ т

Блок обработки информации со вст ро ен ны м п реобразо вате л е м: ИД2

Блок обработки информации с , выносным преобразователем: ИД1

ИД2

ИДЗ

ИД4

ИДЗ

ПД1

ИПД

-	Продолжение таблицы 8
	______________________________________________1 _____________ Комплект мер толщины покрытий МТ	........ 2...... ' ~
	Образец ферромагнитного основания	1**
	Образец электропроводящего неферромагнптного основания	1 * * *
	Паспорт	]
	Руководство эксплуатации	1
	Футляр	1
	Зарядное устройство___ _______ Методика поверки __ _ __ * Толщиномер может быть укомплектован одним любым преобразов; требо ва11 и ю за казчика. * * Поставляется в комплекте с преобразователями ИД1, 1-	1 _______ печем из списка по 1Д2. ИДЗ. ИПД.
