Толщиномеры ультразвуковые ТУЗ-7 (далее по тексту - толщиномеры) предназначены для измерения толщины изделий из различных материалов при одностороннем доступе к ним; измерения скорости распространения продольных ультразвуковых колебаний (УЗК) в металлах при известной толщине.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 20 6223 17
Наименование	Толщиномеры ультразвуковые ТУЗ-7
Год регистрации	2017
Номер сертификата	10930
Дата регистрации	2017-02-28
Срок действия	2021-06-28
Получатель сертификата	ООО "НПП "ПРОМПРИБОР", г. Москва, Россия (RU)

Производитель / Заявитель

ООО "НПП "ПРОМПРИБОР"

Адрес: 107023, г. Москва, Измайловский вал, д. 30

Контакты: (495) 580-37-77; www.ndtprompribor.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Толщиномеры метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия необходимых эталонов (образцов МД4У из комплекта образцов с искусственными отражателями КМД4-У).
Методика поверки	Поверка проводится по ТУЗ-7.7600545401.РЭ (2013 г.).
Признание поверки	Первичная при выпуске из производства и периодическая: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №02-17).

Поверители

Скачать

Описание типа РБ 03 20 6223 17 [2017-04-29]

rb-03-20-6223-17_2017-04-29.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики КОПИЯ ВЕРНА ЧУГУРОВА А.А. Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип действия толщиномера основан на формировании ультразвуковых зондирующих импульсов, приеме ультразвуковых импульсов, отраженных от границы объекта контроля, и измерении времени распространения УЗК в объекте контроля, пропорционального толщине изделия.

Конструкция толщиномера обеспечивает работу в режимах повышенной и пониженной чувствительности для контроля материалов с высоким затуханием УЗК и материалов с повышенным рассеянием УЗК на кристаллической структуре.

Внешний вид толщиномера ультразвукового ТУЗ-7 представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

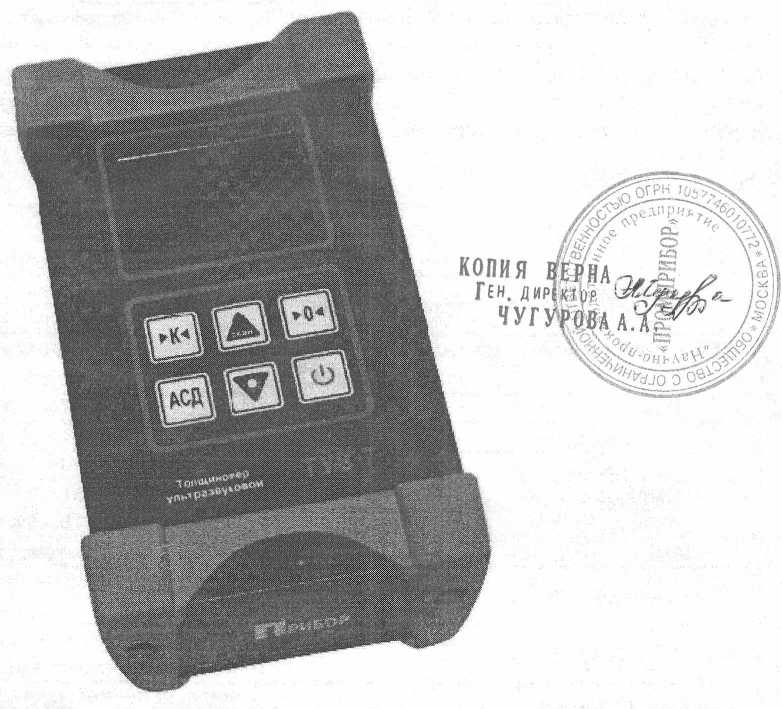

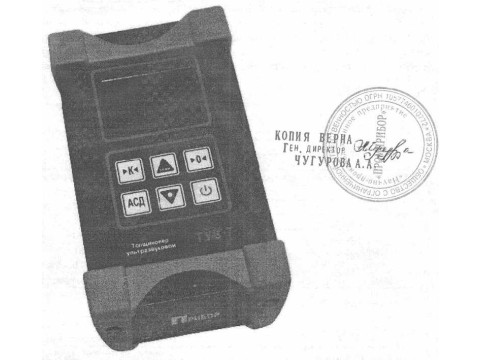

Рисунок 1 - Общий вид толщиномера ультразвукового ТУЗ-7

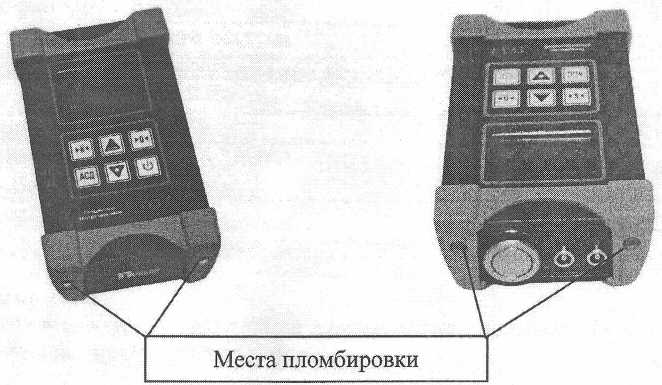

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Толщиномеры имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.

Таблица 1. Идентификационные данные ПО_________________________________________

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	TUZ-7
Номер версии (идентификационный номер) ПО	не ниже 100
Программное обеспечение встроено в электронный	е блок и осуществляет функции

индикации и управления. За метрологически значимое принимается все ПО. Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО толщиномеров и измерительную информацию.

Защита программного обеспечения толщиномера соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 -

Наименование параметра		Значение
Диапазон измерения толщины по стали, мм		от 0,6 до 500
Диапазон измерения толщины различными пьезоэлектрическими преобразователями (ПЭП) по стали:
для А112-5-10/2-007, мм		от 1,2 до 150,0
для А112-5-15/2-007, мм		от 1,2 до 500,0
для А112-7,5-6/2-007, мм		от 1,0 до 50,0
для АН 2-7,5-10/2-007, мм		от 0,6 до 150,0
для А112-10-6/2-007, мм		от 1,0 до 50,0
Диапазон скоростей распространения УЗК, м/с		от 1250 до 10000
Пределы допускаемой основной абсолютной погрешности измерения толщины, мм		±(0,05 + 0,002-Нх)*
Пределы допускаемой относительной погрешности измерения скорости распространения УЗК, %		z il55
Цена наименьшего разряда при индикации:
при измерении скорости распространения ультразвука		1м/с
при измерении толщины изделия до 199,99 мм	Ю!	0,01 мм
при измерении толщины изделия от 200,0 до 500,0 мм		0,1 Мм

КОПИЯ ВЕРНА

(ЕН ДИРЕКТОР М

ЧУГУРОВА А.А.

Условия эксплуатации:
температура окружающего воздуха. °C	от -20 до +50
относительная влажность воздуха при температуре 25 °C, %	98
атмосферное давление, кПа	от 84,0 до 106,7
Габаритные размеры электронного блока, длинахширинахвысота, мм, не более	135 х 80 х 40
Масса, кг, не более	0,5
♦Примечание: где Нх - значение измеренной толщины, мм

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и шильдик толщиномера типографским методом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование и условное обозначение	Кол-во
Блок электронный	1 шт.
ПЭП А112-5-10/2-007	1 шт.1
Насадка на ПЭП	1 шт?
Щелочная батарея типа «АА»	2 шт.
Руководство по эксплуатации ТУЗ-7.76005454.01 РЭ	1 экз.
Сумка	1 шт.
1 Дополнительное количество ПЭП. - по отдельному заказу. " Дополнительное количество насадок на ПЭП - по отдельному заказу.

Поверка

осуществляется в соответствии с методикой поверки, приведенной в руководстве по эксплуатации толщиномера ТУЗ-7.76005454.01 РЭ (раздел 13) и утвержденной ФГУП «ВНИИМС» в апреле 2016 г.

Основные средства поверки:

- Комплекты образцовых ультразвуковых мер КМТ176М-1, регистрационный номер в Федеральном информационном фонде № 6578-78;

- Комплекты образцов с искусственными отражателями КМД4-У (образцы МД4-У), регистрационный номер в Федеральном информационном фонде № 35581-07.

Знак поверки наносится на свидетельство о поверке.
