Толщиномеры ультразвуковые А1207
| Номер в ГРСИ РФ: | РБ 03 20 3380 17 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Толщиномеры |
| Производитель / заявитель: | ООО «Акустические Контрольные Системы» (АКС), г. Москва |
Толщиномеры ультразвуковые А1207 (далее по тексту - толщиномеры) предназначены для измерения толщины стенок труб (включая изгибы), котлов, баллонов, сосудов, работающих под давлением, обшивок и других изделий из черных и цветных металлов, а также изделий из стекла, с гладкими и корродированными поверхностями.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 3380 17 |
| Наименование | Толщиномеры ультразвуковые А1207 |
| Год регистрации | 2017 |
| Номер сертификата | 11295 |
| Дата регистрации | 2017-08-31 |
| Срок действия | 2021-07-06 |
| Получатель сертификата | ООО "Акустические Контрольные Системы", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Акустические Контрольные Системы"
Адрес: 105568, г. Москва, ул.Челябинская,7, корп. 1
Контакты: (095) 244-31-94, 245-58-96, 244-25-35
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по АПЯС.412231.007 МП (2011 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО "ТестИнТех" (номер реестра - №1783, шифр поверительного клейма - ВЮМ)(НТК №01-14). |
Поверители
Скачать
|
Описание типа РБ 03 20 3380 17 [2017-12-05]
rb-03-20-3380-17_2017-12-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 3380 17 [2014-05-30]
rb-03-20-3380-17_2014-05-30.pdf
|
Скачать |
Описание типа
Назначение
Толщиномеры ультразвуковые А1207 (далее по тексту - толщиномеры) предназначены для измерения толщины стенок труб (включая изгибы), котлов, баллонов, сосудов, работающих под давлением, обшивок и других изделий из черных и цветных металлов, а также изделий из стекла, с гладкими и корродированными поверхностями.
Описание
Принцип действия толщиномеров состоит в измерении времени двойного прохода ультразвуковых колебаний (УЗК) через объект контроля (ОК), пересчитываемое при известной скорости УЗК в значение толщины ОК. В толщиномере предусмотрена установка скорости распространения УЗК в диапазоне от 1000 до 9000 м/с. Для излучения УЗК в ОК и приема их отражений используется ультразвуковой раздельно-совмещенный пьезоэлектрический преобразователь (УЗП) с рабочей частотой 10 МГц и диаметром рабочей поверхности 6 мм. который устанавливается на поверхность ОК в месте измерения толщины. Если поверхность материала, противоположная той, на которую установлен УЗП, имеет впадины, то УЗК отражаются от них и толщина определяется как кратчайшее расстояние от внешней поверхности до этих впадин. Перед началом измерений толщиномер настраивается по контрольному образцу цилиндрической формы (диаметр не менее 30 мм), входящему в комплект поставки, для которого известна марка материала, толщина и скорость распространения УЗК.
Конструктивно толщиномеры выполняются в виде миниатюрных моноблоков с цифровым светодиодным экраном, со встроенным аккумулятором и преобразователем. Представляемая на экране информация в режиме измерений содержит измеренную толщину в миллиметрах и символ качества акустического контакта.
Фотография толщиномера представлена на рисунке 1.
Рисунок 1 - Толщиномер ультразвуковой А1207

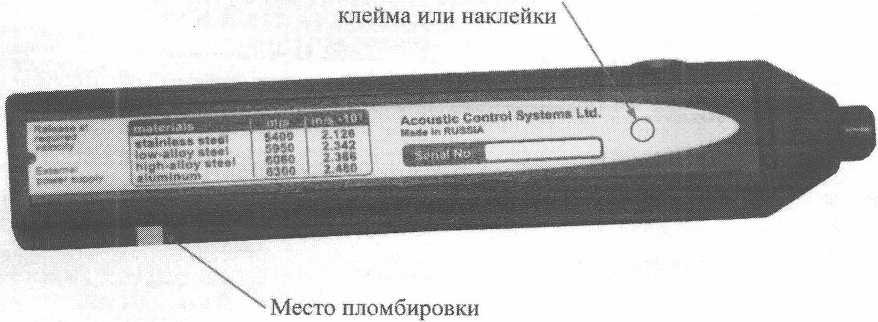

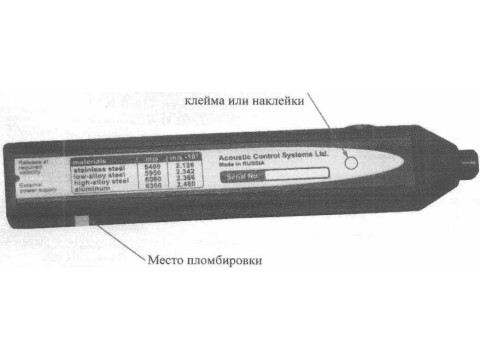

На рисунке 2 показаны место пломбировки корпуса толщиномера для предотвращения несанкционированного доступа и место нанесения оттиска клейма или наклейки.
Место нанесения оттиска
Рисунок 2 - Место пломбировки корпуса толщиномера и место нанесения оттиска клейма или наклейки
Технические характеристики
|
Диапазон измерения толщины (по стали), мм |
от 0,8 до 30,0 |
|
Дискретность индикации толщины, мм |
0,1 |
|
Пределы допускаемой абсолютной погрешности, мм, где Х-измеряемая толщина |
± (0,005-X + 0,1) |
|
Толщина контрольного образца, мм. |
3,5 |
|
Пределы допускаемой погрешности толщины контрольного образца, мм |
+ 0,05 |
|
Марка материала контрольного образца |
Сталь 40 |
|
Скорость распространения продольной УЗ волны в контрольном образце, м/с |
5840 |
|
Пределы допускаемой погрешности скорости распространения продольной УЗ волны в контрольном образце, м/с |
±30 |
|
Источник питания |
аккумулятор |
|
Номинальное значение напряжения аккумулятора. В |
1,2 |
|
Продолжительность непрерывной работы от полностью заряженного аккумулятора, ч |
25 |
|
Продолжительность зарядки, ч, не более |
14 |
|
Масса не более, г |
55 |
|
Габаритные размеры, мм |
143x26x18 |
|
Средняя наработка на отказ, ч |
18 000 |
|
Средний срок слу-жбы не менее, лет |
5 |
|
Условия эксплуатации - температура воздуха, °C - относительная влажность при температуре + 35°С не выше. % |
от -30 до +50 95 |
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель толщиномера в виде пленочного шильдика и на титульные листы руководства по эксплуатации АПЯС.412231.007 РЭ и паспорта АПЯС.412231.007 ПС типографским способом.
Комплектность
|
Наименование |
Количество, шт. |
|
Толщиномер ультразвуковой А1207 |
1 |
|
Внешнее зарядное устройство USB |
1 |
|
Адаптер 220 В - USB |
1 |
|
Контрольный образец |
1 |
|
Колпачок |
1 |
|
Наименование |
Количество, шт. |
|
Сумка |
1 |
|
Паспорт |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Поверка
осуществляется в соответствии с документом АПЯС.412231.007 МП «Толщиномер ультразвуковой А1207. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в августе 2011г.
Основные средства поверки: комплект образцовых ультразвуковых мер толщины КМТ 176М-1, пределы допускаемой относительной погрешности по эквивалентной ультразвуковой толщине от ±0,3 до ±0,7% (регистрационный номер Государственного реестра 6578-78).
Сведения о методах измерений
Методы измерений изложены в документе АПЯС.412231.007 РЭ «Толщиномер ультразвуковой А1207. Руководство по эксплуатации» в разделе «Использование по назначению».
Нормативные документы
1. ГОСТ 28702-90 «Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования».
2. АПЯС.412231.007 ПС «Толщиномер ультразвуковой А1207. Паспорт».
Рекомендации к применению
Осуществление контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
