Устройства измерения массы одоранта встраиваемые УИМОВ-02-М28
| Номер в ГРСИ РФ: | РБ 03 02 6412 17 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Производитель / заявитель: | ООО "АкваМашТрейдинг", г. Минск |
|
Описание типа РБ 03 02 6412 17 [2018-01-22]
rb-03-02-6412-17_2018-01-22.pdf
|
Скачать |
Устройства измерения массы одоранта встраиваемые УИМОВ-02-М28 (далее - устройства) предназначены для измерения массы технологической жидкости (одоранта) в стационарных газотранспортных установках.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 6412 17 |
| Наименование | Устройства измерения массы одоранта встраиваемые УИМОВ-02-М28 |
| Год регистрации | 2017 |
| Номер сертификата | 11369 |
| Дата регистрации | 2017-10-31 |
| Срок действия | 2022-10-31 |
| Получатель сертификата | ООО "АкваМашТрейдинг", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "АкваМашТрейдинг"
Адрес: ул. Брестская, 18, офис 4, г. Минск, 220099
Контакты: +375 17 360 03 53, info@m-t.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2753-2017. |
Поверители
Скачать
|
Описание типа РБ 03 02 6412 17 [2018-01-22]
rb-03-02-6412-17_2018-01-22.pdf
|
Скачать |
Описание типа
Назначение
Устройства измерения массы одоранта встраиваемые УИМОВ-02-М28 (далее - устройства) предназначены для измерения массы технологической жидкости (одоранта) в стационарных газотранспортных установках.
Область применения - газотранспортная промышленность.
Описание
Устройства измерения массы одоранта встраиваемые УИМОВ-02-М28 обеспечивают измерение массы технологической жидкости (плотностью от 0,80x10'3 до 0,83x10’3 кг/м3) находящейся в замерной трубке, посредством измерения давления, создаваемого столбом технологической жидкости. Значение, полученное при измерении, используется для управления технологическим процессом.

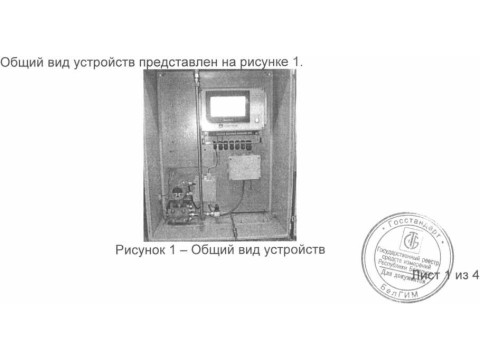

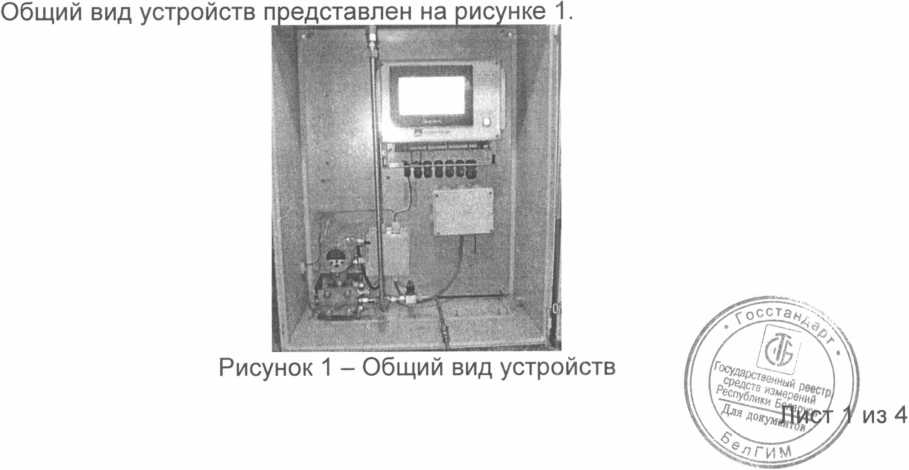

Конструктивно устройство представляет собой навесной шкаф, в котором находятся следующие основные функциональные элементы: блок управления и индикации (БУО), блок коммутации, блок усиления сигналов (БУ), датчик давления
(ДД), замерная трубка (ЗТ), технологические краны.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики устройств приведены в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения массы технологической жидкости, г |
от 10 до 70 |
|
Пределы относительной погрешности устройства при измерении массы технологической жидкости, % |
±5 |
|
Дискретность отображения массы технологической жидкости, г |
0,1 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Диапазон температуры окружающего воздуха при эксплуатации, °C |
от 10 до 40 |
|
Диапазон температуры окружающего воздуха при транспортировании, °C |
от минус 10 до плюс 50 |
|
Диапазон напряжения питания постоянного тока, В |
от 21 до 27 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP54 |
|
Габаритные размеры устройства, мм, не более |
600x760x350 |
|
Масса устройства, кг, не более |
30 |
|
Сила тока потребления, А, не более |
1 |
Примечание: Номинальная длина замерной трубки устройства составляет 110 мм
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации (в правом верхнем углу) методом типографической печати.
Комплектность
В комплект поставки устройств входит:
- устройство -1 шт.;
- руководство по эксплуатации -1 экз.;
- упаковка -1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 192367162.001-2017 «Устройства измерения массы одоранта встраиваемые УИМОВ-02-М28. Технические условия»
МРБ МП.2753-2017 «Устройство измерения массы одоранта встраиваемое УИМОВ-02-М28. Методика поверки»
Заключение
Устройства измерения массы одоранта встраиваемые УИМОВ-02-М28 соответствуют требованиям ТУ BY 192367162.001-2017.
Устройства соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Декларация о соответствии № BY/112 11.01. ТР020 003 24420 от 04.11.2017 действительна по 03.11.2022).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93 Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
