Измерители массовой доли калия ИМДК-506
| Номер в ГРСИ РФ: | РБ 03 09 6413 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ООО "Вандевайс", г. Минск |
|
Описание типа РБ 03 09 6413 17 [2018-01-24]
rb-03-09-6413-17_2018-01-24.pdf
|
Скачать |
Измерители массовой доли калия ИМДК-506 (далее - измерители) предназначены для непрерывного, бесконтактного, автоматического измерения массовой доли калия в сырье калийного производства, продуктах его переработки, отходах и калийных минеральных удобрениях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6413 17 |
| Наименование | Измерители массовой доли калия ИМДК-506 |
| Год регистрации | 2017 |
| Номер сертификата | 11370 |
| Дата регистрации | 2017-10-31 |
| Срок действия | 2022-10-31 |
| Получатель сертификата | ООО "Вандевайс", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Вандевайс"
Адрес: пер. С. Ковалевской, д. 52, каб. 74, 220014, г. Минск
Контакты: Тел./ факс: (8-10375)(17) 2861905 E-mail: vandevice@tut.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь с применением стандартных образцов, допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по МРБ МП.2744-2017. |
Поверители
Скачать
|
Описание типа РБ 03 09 6413 17 [2018-01-24]
rb-03-09-6413-17_2018-01-24.pdf
|
Скачать |
Описание типа
Назначение
Измерители массовой доли калия ИМДК-506 (далее - измерители) предназначены для непрерывного, бесконтактного, автоматического измерения массовой доли калия в сырье калийного производства, продуктах его переработки, отходах и калийных минеральных удобрениях.
Область применения - предприятия калийной промышленности.
Описание
Конструктивно измерители состоят из блока обработки информации БОИ-406 (далее - БОИ), от одного до четырех преобразователей БДГ-306 (далее - БДГ) и защитных экранов Э-206.
Принцип работы измерителя основан на регистрации гамма-излучения естественного радионуклида калий-40 с массовой долей в природном калии 0,012 % и периодом полураспада 1,28-109 лет. Основу БДГ составляет сцинтилляционный детектор преобразующий гамма-излучение в световые вспышки. Световые вспышки преобразуются фотоэлектронным умножителем (далее - ФЭУ) в электрические импульсы, амплитуда которых соответствует энергии гамма-частицы. Электрические импульсы с выхода ФЭУ усиливаются и формируются зарядочувствительным усилителем и сохраняются на пиковом детекторе. Сигнал с пикового детектора оцифровывается и регистрируется в блоке спектрального анализа в виде амплитудной спектрограммы. Информация из амплитудной спектрограммы используется для стабилизации работы сцинтилляционного детектора и вычисления количества импульсов, с выхода ФЭУ, соответствующих радиоизотопу К-40 (скорости счета).
Информация о скорости счета, совместно со служебной информацией, характеризующей работоспособность БДГ, передается частотно-модулированным методом по линии питания в БОИ. БОИ является вычислительным узлом прибора, обеспечивает питание БДГ и осуществляет прием информации от него. Информация, полученная от БДГ, обрабатывается по определенному алгоритму.
Результаты обработки отображаются на встроенном индикаторе и, в зависимости от результата обработки, устанавливается значение сигнала на унифицированном токовом выходе. Для переключения режимов работы и управления прибором используется встроенная в БОИ клавиатура. Светодиодные индикаторы БОИ отображают состояние БДГ (включен, идет измерение).
Внешний вид измерителя с указанием мест пломбирования и нанесения знака поверки в виде клейма наклейки представлен на рисунке 1.

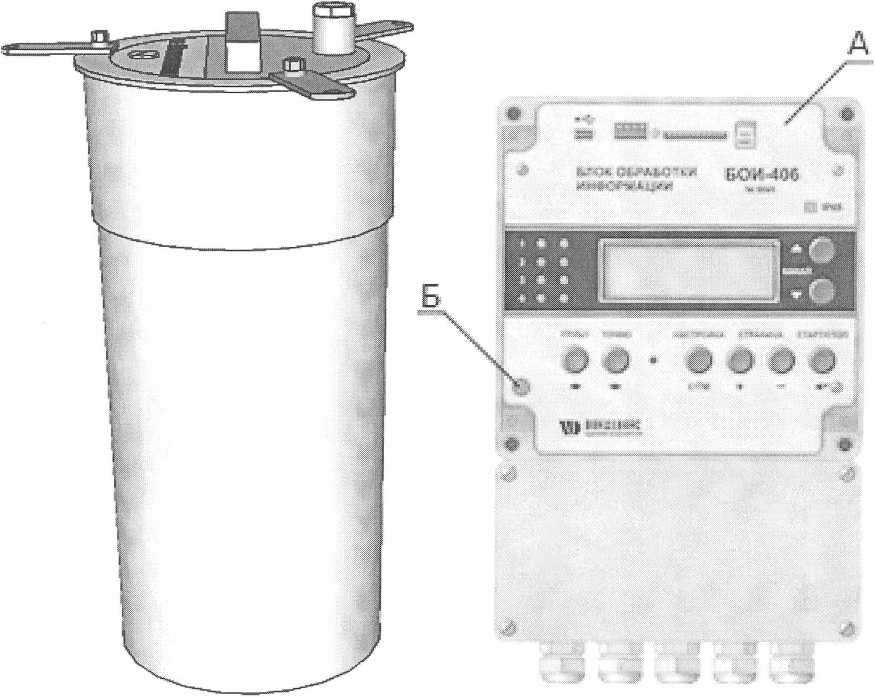

Рисунок 1 - Внешний вид измерителя с указанием мест пломбирования и нанесения знака поверки в виде клейма наклейки, где
А - место нанесения знака поверки
Б - место пломбирования от несанкционированного доступа
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики измерителей приведены в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерения массовой доли хлорида калия (KCL), % |
от 1,00 до 99,00 вкл. |
|
Пределы допускаемой абсолютной погрешности при измерении массовой доли хлорида калия при времени измерения не менее 600 с и доверительной вероятности Р=0,95, %: - в диапазоне от 1,0 % до 15,0 % включительно; - в диапазоне свыше 15,0 % до 40,0 % включительно; - в диапазоне свыше 40,0 % до 99,0 % включительно |
±0,2 ±0,3 ±0,6 |
|
Напряжение питания переменного тока, В |
от 173 до 276 |
|
Потребляемая мощность, В А, не более |
20 |
|
Время установления рабочего режима, мин, не более |
30 |
|
Рабочие условия эксплуатации БОИ-406: -диапазон температуры окружающего воздуха, °C; - относительная влажность окружающего воздуха, %, не более, при температуре 35 °C |
от 0 до 45 95 |
|
Рабочие условия эксплуатации БДГ-306: -диапазон температуры окружающего воздуха, °C (при использовании принудительного охлаждения); - относительная влажность окружающего воздуха, %, не более при температуре 35 °C |
от минус 20 до плюс 110 95 |
|
Габаритные размеры, мм, не более: - БОИ-406 - БДГ-306 - Защитный экран Э-206 |
260x160x90; 0170x340; 0270x370 |
|
Масса измерителя, кг, не более для: - БОИ-406 - БДГ-306 - Защитный экран Э-206 |
2 8 60 |
|
Степень защиты оболочки по ГОСТ 14254: - БОИ-406; - БДГ-306 |
IP65 IP67 |
|
Условия транспортирования: - диапазон температуры окружающего воздуха, °C; - относительная влажность окружающего воздуха, %, не более при температуре 35 °C |
от минус 25 до плюс 45 95 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации (паспорта) методом типографической печати.
Комплектность
Комплектность поставки измерителей приведен в таблице 2. Таблица 2 - Комплектность поставки измерителей
|
Наименование |
Обозначение |
Количество, шт. |
|
Блок обработки информации БОИ-406 |
ВЕНР.406.00.000 |
1 |
|
Преобразователь БДГ-306 в комплекте с кабелем ПВС2х0.75 15 м. |
ВЕНР.306.00.000 |
от 1 до 4 |
|
Экран защитный Э-206 |
ВЕНР.206.00.000 |
от 1 до 4 |
|
Паспорт |
ВЕНР.506.00.000 ПС |
1 |
|
Методика поверки |
МРБ МП.2744-2017 |
по требованию |
|
Упаковка |
ВЕНР.506.40.000 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 191564802.003-2017 «Измерители массовой доли калия ИМДК-506. Технические условия»;
МРБ МП.2744-2017 «Измеритель массовой доли калия ИМДК-506. Методика поверки»
Заключение
Измерители массовой доли калия ИМДК-506 соответствуют требованиям ТУ BY 191564802.003-2017,
Измерители соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Декларация соответствия
ЕАЭС BY/112 11.01. ТР004 003 21666 от 27.04.2017 действительна по 26.04.2022).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
