Датчики тахометрические МЭД-1
| Номер в ГРСИ РФ: | РБ 03 06 6423 17 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Категория: | Тахометры |
| Производитель / заявитель: | ООО "Прософт-Системы", г. Екатеринбург |
|
Описание типа РБ 03 06 6423 17 [2018-02-08]
rb-03-06-6423-17_2018-02-08.pdf
|
Скачать |
Датчики тахометрические МЭД-1 (далее по тексту - датчики) предназначены для измерений частоты вращения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 6423 17 |
| Наименование | Датчики тахометрические МЭД-1 |
| Год регистрации | 2017 |
| Номер сертификата | 11380 |
| Дата регистрации | 2017-10-31 |
| Срок действия | 2021-06-16 |
| Получатель сертификата | ООО "Прософт-Системы", г. Екатеринбург, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Прософт-Системы"
Адрес: ул. Волгоградская, 194а, 620102, г. Екатеринбург
Контакты: тел.: (343) 356-51-11 / факс (343) 310-01-06 / info@prosoftsystems.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ПБКМ.468222.001 МП (2016 г.). |
| Признание поверки | Первичная при выпуске из производства: УРАЛТЕСТ (аттестат аккредитации - №RA.RU.311249, шифр поверительного клейма - СЕ)(НТК №10-17). |
Поверители
Скачать
|
Описание типа РБ 03 06 6423 17 [2018-02-08]
rb-03-06-6423-17_2018-02-08.pdf
|
Скачать |
Описание типа
Назначение
Датчики тахометрические МЭД-1 (далее по тексту - датчики) предназначены для измерений частоты вращения.
Описание
Принцип работы датчика основан на преобразовании изменения потока магнитного поля, проходящего через встроенный полупроводниковый чувствительный элемент, в электрический сигнал.
При измерении частоты вращения на вал насаживают зубчатое колесо из ферромагнитного материала, а датчик размещают на расстоянии не более 3 мм от зубьев колеса.
При вращении зубчатого колеса происходит перераспределение магнитного потока, проходящего через чувствительный элемент датчика, и на выходе датчика формируется электрический сигнал - последовательность прямоугольных импульсов тока, частота которых / (Гц) определяется частотой вращения вала Q (об/мин) и числом зубьев колеса Z. Частота последовательности импульсов характеризует частоту вращения зубчатого колеса и определяется из соотношения f = Q • 2 .
Корпус датчика представляет собой неразборный цилиндр, изготовленный из нержавеющей немагнитной стали. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент.
Датчик выпускается в четырёх исполнениях, отличающиеся друг от друга типом корпуса и параметрами выходного сигнала. Варианты исполнения датчика представлены в таблице 1.
Таблица 1
|
Вариант исполнения |
Тип корпуса |
|
МЭД-1 т |
Стандарт |
|
МЭД-1 т-д |
Диналко |
|
МЭД-1 |
Стандарт |
|
МЭД-1-Д |
Диналко |
Для исполнений МЭД-1 Т, МЭД-1Т-Д уровень логического «О» менее 6 мА, уровень логической «1» более 16 мА.
Для исполнений МЭД-1, МЭД-1-Д уровень логического «О» менее 9 мА, уровень логической «1» от 9 до 50 мА в зависимости от напряжения питания датчика (от 10 до 24 В) и выбранной нагрузки датчика (нагрузка выбирается в зависимости от уровня напряжения на входе счётчика импульсов).

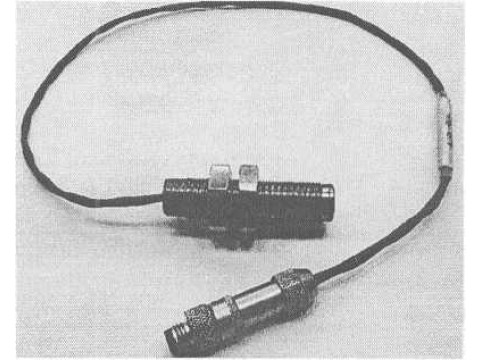

Внешний вид датчиков представлен на рисунке 1.

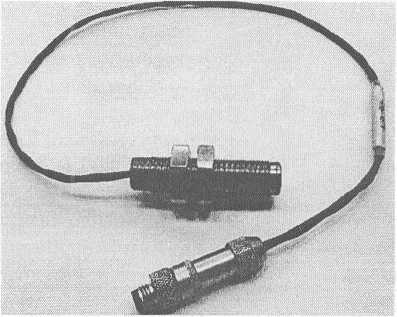

Исполнение МЭД-1, МЭД-1Т

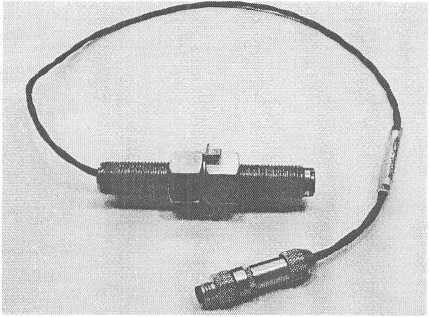

Исполнение МЭД-1 -Д, МЭД-1 Т-Д
Рисунок 1 - Внешний вид датчиков МЭД-1
Технические характеристики
Таблица 2 - Метрологические и технические характеристики датчика
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измеряемых частот входного сигнала, Гц |
от 2 до 15500 |
|
Пределы допускаемой относительной погрешности измерений частоты вращения, % |
±0,1 |
|
Напряжение питания от источника постоянного тока, В |
от 10 до 24 |
|
Ток потребления, мА, не более - для исполнений МЭД-1, МЭД-1-Д - для исполнений МЭД-1 Т, МЭД-1 Т-Д |
40 6 |
|
Режим работы |
непрерывный |
|
Время установления рабочего режима, с, не более |
1 |
|
Масса датчика с кабелем 0,5 м и разъёмом, кг, не более |
0,3 |
|
Габаритные размеры (длина х диаметр), мм - корпус Стандарт - корпуса Диналко |
55x14 90x16 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре 30 С, %, не более |
от минус 40 до плюс 85 90 |
|
Средняя наработка на отказ, ч |
100 000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносят на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность датчика
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Датчик тахометрический МЭД-1 с кабелем |
ПБКМ.468222.001 |
1 |
|
Крепёжные принадлежности (2 гайки. 2 шайбы стопорные с лапками по ГОСТ 13463 или ГОСТ 13465) |
- |
1 |
|
Ответный кабель |
МСЭО26-132x0,35 |
1 |
|
Ответный разъем |
SACC-M 8FS-3CON-M-SH |
1 |
|
Руководство по эксплуатации |
ПБКМ.468222.001 РЭ |
1* |
|
Паспорт |
ПБКМ.468222.001 ПС |
1 |
|
Методика поверки |
ПБКМ.468222.001 МП |
1 |
|
Копия свидетельства об утверждении типа средств измерений |
1* |
Примечание: * - поставляется опционально
Поверка
>существляется по документу ПБКМ.468222.001 МП «Датчики тахометрические МЭД- 1. Ме-■одика поверки», утверждённому ФГУП «ВНИИМ им. Д. И. Менделеева» 21.03. 2016 г.
Основные средства поверки:
- установка тахометрическая УТ05-60. Номер в Федеральном информационном фонде по ОЕИ 6840-78;
- частотомер электронно-счётный 43-85/3. Номер в Федеральном информационном фонде по ОЕИ 32359-06.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
Методика измерений содержится в документе ПБКМ.468222.001 РЭ «Датчик тахометрический МЭД-1. Руководство по эксплуатации».
Нормативные документы
ПБКМ.468222.001 ТУ «Датчик тахометрический МЭД-1. Технические условия»
Другие Тахометры
