Тахометры электронные ПТ8040
| Номер в ГРСИ РФ: | РБ 03 06 0471 15 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Категория: | Тахометры |
| Производитель / заявитель: | ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), г. Витебск |
|
Описание типа РБ 03 06 0471 15 [2013-05-16]
rb-03-06-0471-15_2013-05-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 0471 15 [2016-02-22]
rb-03-06-0471-15_2016-02-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 0471 15 [2009-10-27]
rb-03-06-0471-15_2009-10-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 0471 15 [2011-05-04]
rb-03-06-0471-15_2011-05-04.pdf
|
Скачать |
Тахометры электронные ПТ8040 (в дальнейшем - тахометр) предназначены для измерения частоты вращения коленчатого вала двигателей ЯМЗ 236, 238, 8421 и их модификаций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 0471 15 |
| Наименование | Тахометры электронные ПТ8040 |
| Год регистрации | 2015 |
| Номер сертификата | 9906 |
| Дата регистрации | 2015-08-04 |
| Срок действия | 2020-08-04 |
| Получатель сертификата | ОАО "ВЗЭП", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ВЗЭП"
Адрес: ул. Ильинского, 19/18, 210630, г. Витебск
Контакты: (0212) 66-58-10, vzep.info@tut.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 14-96. |
Поверители
Скачать
|
Описание типа РБ 03 06 0471 15 [2013-05-16]
rb-03-06-0471-15_2013-05-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 0471 15 [2016-02-22]
rb-03-06-0471-15_2016-02-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 0471 15 [2009-10-27]
rb-03-06-0471-15_2009-10-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 0471 15 [2011-05-04]
rb-03-06-0471-15_2011-05-04.pdf
|
Скачать |
Описание типа
Назначение
Тахометры электронные ПТ8040 (в дальнейшем - тахометр) предназначены для измерения частоты вращения коленчатого вала двигателей ЯМЗ 236, 238, 8421 и их модификаций.
Тахометр применяется в автомобилестроении.
Тахометр устанавливается на автомобиле и питается от его бортовой сети.
Описание
Тахометр конструктивно состоит из корпуса, крышки. В корпусе тахометра закреплен измерительный механизм, лицевая сторона защищена стеклом.
Источником входного сигнала для тахометра служит фазная обмотка генератора автомобиля.
Показания тахометра должны быть связаны с частотой входного сигнала следующей формулой:
Модификации тахометра, диапазон измерений, режимы работы тахометра (передаточное отношение "вал-генератор" двигателя i, число пар полюсов Р), номинальное напряжение системы электрооборудования, материал корпуса (М - металлический, П - пластмассовый) приведены в таблице 1.
Таблица 1
|
Модификация тахометра |
Диапазон измерений, min’1 |
Передаточное отношение "вал-генератор" двигателя i |
Число пар полюсов Р |
Номинальное напряжение системы электрооборудования, В |
Материал корпуса |
|
ПТ8040 |
0-3000 |
"2,08" или "2,34" |
6 |
24 |
М |
|
ПТ8040-1 |
0-3000 |
"2,04" |
6/8 |
24 |
М |
|
ПТ8040-2 |
0-3000 |
"2,40" |
6 |
24 |
п,м |
|
ПТ8040-2-01 |
0-3000 |
"2,60" |
6 |
24 |
п,м |
|
ПТ8040-2-02 |
0-3000 |
"2,90" |
6 |
24 |
п,м |
|
ПТ8040-2-03 |
0-3000 |
"2,18" или "2,40" |
6 |
24 |
п |
|
ПТ8040-3 |
0-3000 |
"2,08", "2,34", 2,40", "2,60", "2,90", 3,00", "3,20", 3,227","3,32", "3,70", "4,00", 4,075" |
6 |
24 |
п |
|
ПТ8040-4 |
0-3000 |
6 |
24 |
м | |
|
ПТ8040-5 |
0-3000 |
От 0,30 до 9,99 с шагом 0,01 |
уг 1 до 9 |
24 |
п |
|
ПТ8040-6 |
0-4000 |
"2,90" |
6 |
24 |
п |
|
ПТ8040-6-01 |
0-3000 |
"2,125" |
6 |
24 |
п |
|
HI'S040-6-02 |
0-4000 |
"2,95" |
6 |
24 |
п |
|
ПТ8040-7 |
0-4000 |
"2,26" |
6 |
12 |
п |
|
ПТ8040-7-01 |
0-4000 |
"2,517" |
6 |
12 |
п |
|
ПТ8040-8 |
0-4000 |
"2,40" |
6 |
24 |
п |
|
ГТГ8О4О-8-О1* |
0-4000 |
- |
- |
24 |
п |
|
ПТ8040-8-02 |
0-3000 |
"3,67" |
6 |
24 |
п |
|
ПТ8040-8-03 |
0-4000 |
"2,72" |
6 |
24 |
п |
*12 импульсов на один оборот коленчатого вала двигателя в секунду
Тахометр ПТ8040-5 дополнительно оснащен счетчиком учета суммарного времени работы двигателя.
По требованию потребителя, тахометры могут выпускаться с любым передаточным отношением в диапазоне от 2,00 до 5,00 с шагом 0,01 и числом пар полюсов от 2 до 12, кроме ПТ8040-5.
При выпуске в тахометрах ПТ8040-3, ПТ8040-4, ПТ8040-5 устанавливается режим «2,34» при Р=6, либо любой другой по требованию потребителя.
Подключение тахометров в металлическом корпусе обеспечивается штыревыми контактами, в пластмассовом корпусе - колодкой гнездовой и винтовыми зажимами. Показание частоты вращения коленчатого вала двигателя определяется по шкале тахометра.
Тахометры ПТ8040-3, ПТ8040-4, ПТ8040-5 оснащены кнопкой, расположенной на задней стороне корпуса и предназначенной для выбора и установки режимов.
Шкала тахометра выполнена по форме круговой, угол поворота шкалы 220°.
Конструкцией тахометра предусмотрена возможность опломбирования крепежных винтов, штекерных соединений.

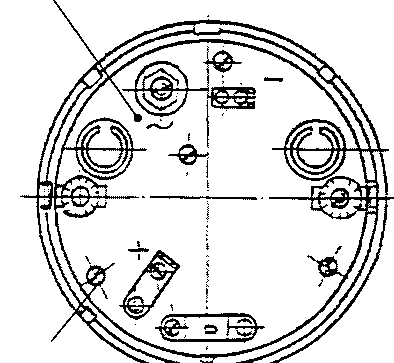

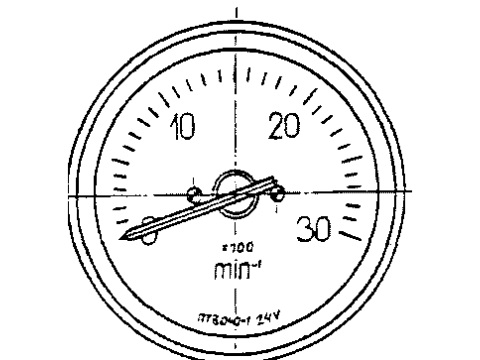

Общий вид тахометра, фотографии, пломбировка места для нанесения оттисков клейм указаны в приложениях А, Б, В, Г, Д.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Шкала тахометров ПТ8040, ПТ8040-6, ПТ8040-6-01, ПТ8040-6-02, ПТ8040-7, ПТ8040-7-01, ПТ8040-8-03 имеет цветовые зоны.
Диапазоны показаний для тахометров по цветовым зонам должны соответствовать указанным в таблице 2.
Таблица 2
|
Модификация |
Диапазон показаний по цветовым зонам, min'1 | ||||
|
белая |
бледно-зеленая |
зеленая |
желтая |
красная | |
|
ПТ8040 |
- |
- |
1300-1700 |
2100-2300 |
2300-2600 |
|
ПТ8040-6 |
- |
600-800 |
800-1700 |
1700-2850 |
до 600; от 2850 |
|
ПТ8040-6-01 |
- |
- |
750-2500 |
250-750 |
2500 |
|
ПТ8040-6-02 |
- |
650-750 |
750-1600 |
1600-2650 |
до 650; от 2650 |
|
ПТ8040-7 |
750 |
- |
750-3200 |
- |
3200 |
|
ПТ8040-7-01 |
750 |
- |
750-2600 |
- |
2600 |
|
ПТ8040-8-03 |
- |
- |
1300-2600 |
- |
0-600 2600-4000 |
Для тахометров ПТ8040-1, ПТ8040-2, ПТ8040-2-01, ПТ8040-2-02, ПТ8040-2-03, ПТ8040-3, ПТ8040-4, ПТ8040-5, ПТ8040-8, ПТ8040-8-01, ПТ8040-8-02 цветовые зоны отсутствуют.
2 Показания тахометра, связанные с входным сигналом, приведены в таблицах 3, 4, 5, 6, 7, 8.
Таблица 3
|
Проверяемая отметка, min'1 |
Частота входного сигнала, соответствующая проверяемой отметке, Гц | |||
|
ПТ8040 |
ПТ8040-1 | |||
|
Р=6 |
Р-6 |
Р=8 | ||
|
i=2,08 |
i=2,34 |
i=2,04 | ||
|
0 |
0 |
0 |
0 |
0 |
|
500 |
104 |
117 |
102 |
136 |
|
1000 |
208 |
234 |
204 |
272 |
|
1500 |
312 |
351 |
306 |
408 |
|
2000 |
416 |
468 |
408 |
544 |
|
2500 |
520 |
585 |
510 |
680 |
|
3000 |
624 |
702 |
612 |
816 |
Таблица 4
|
Проверяемая отметка, min'1 |
Частота входного сигнала, соответствующая проверяемой отметке, Гц | ||||
|
ПТ8040-2 |
ПТ8040-2-01 |
ПТ8040-2-02 |
ПТ8040-2-03 | ||
|
Р=6 | |||||
|
i=2,40 |
i=2,60 |
i=2,90 |
i=2,18 |
i=2,40 | |
|
0 |
0 |
0 |
0 |
0 |
0 |
|
500 |
120 |
130 |
145 |
109 |
120 |
|
1000 |
240 |
260 |
290 |
218 |
240 |
|
1500 |
360 |
390 |
435 |
327 |
360 |
|
2000 |
480 |
520 |
580 |
436 |
480 |
|
2500 |
600 |
650 |
725 |
545 |
600 |
|
3000 |
720 |
780 |
870 |
654 |
720 |
Таблица 5
|
Проверяемая отметка, min'1 |
Частота входного сигнала, соответствующая проверяемой отметке, Гц | |||||
|
ПТ8040-3 , ПТ8040-4 | ||||||
|
Р=6 | ||||||
|
i=2,08 |
i=2,34 |
i=2,40 |
i=2,60 |
i=2,90 |
i=3,00 | |
|
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
500 |
104 |
117 |
120 |
130 |
145 |
150 |
|
1000 |
208 |
234 |
240 |
260 |
290 |
300 |
|
1500 |
312 |
351 |
360 |
390 |
435 |
450 |
|
2000 |
416 |
468 |
480 |
520 |
580 |
600 |
|
2500 |
520 |
585 |
600 |
650 |
725 |
750 |
|
3000 |
624 |
702 |
720 |
780 |
870 |
900 |
|
i=3,20 |
i=3,227 |
i=3,32 |
i=3,70 |
i=4,00 |
i=4,075 | |
|
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
500 |
160 |
161 |
166 |
185 |
200 |
204 |
|
1000 |
320 |
323 |
332 |
370 |
400 |
408 |
|
1500 |
480 |
484 |
498 |
555 |
600 |
611 |
|
2000 |
640 |
646 |
664 |
740 |
800 |
815 |
|
2500 |
800 |
807 |
830 |
925 |
1000 |
1019 |
|
3000 |
960 |
968 |
996 |
1110 |
1200 |
1223 |
Таблица 6
|
Проверяемая отметка, min'1 |
Частота входного сигнала, соответствующая проверяемой отметке, Гц | ||||
|
ПТ8040-6 |
ПТ8040-6-01 |
ПТ8040-6-02 |
ПТ8040-7 |
ПТ8040-7-01 | |
|
Р=6 | |||||
|
2,90 |
2,125 |
2,95 |
2,26 |
2,517 | |
|
0 |
0 |
0 |
0 |
0 |
0 |
|
500 |
145 |
106 |
148 |
ИЗ |
126 |
|
1000 |
290 |
213 |
295 |
226 |
252 |
|
1500 |
435 |
319 |
443 |
339 |
378 |
|
2000 |
580 |
425 |
590 |
452 |
503 |
|
2500 |
725 |
531 |
738 |
565 |
629 |
|
3000 |
870 |
638 |
885 |
678 |
755 |
|
3500 |
1015 |
- |
1033 |
791 |
881 |
|
4000 |
1160 |
- |
1180 |
904 |
1007 |
Таблица 7
|
Проверяемая отметка, min'1 |
Частота входного сигнала, соответствующая проверяемой отметке. Гц | ||
|
ПТ8040-8 |
ПТ8040-8-02 |
ПТ8040-8-03 | |
|
Р=6 | |||
|
i=2,40 |
i =3,67 |
i=2,72 | |
|
0 |
0 |
0 |
0 |
|
500 |
120 |
184 |
136 |
|
1000 |
240 |
367 |
272 |
|
1500 |
360 |
551 |
408 |
|
2000 |
480 |
734 |
544 |
|
2500 |
600 |
918 |
680 |
|
3000 |
720 |
1101 |
816 |
|
3500 |
840 |
- |
952 |
|
4000 |
960 |
- |
1088 |
Таблица 8
|
Проверяемая отметка, min'1 |
Частота входного сигнала, соответствующая проверяемой отметке. Гц |
|
ПТ8040-8-01 | |
|
0 |
0 |
|
500 |
100 |
|
1000 |
200 |
|
1500 |
300 |
|
2000 |
400 |
|
2500 |
500 |
|
3000 |
600 |
|
3500 |
700 |
|
4000 |
800 |
Для тахометров ПТ8040-5 расчетное значение частоты входного сигнала, соответствующее проверяемой отметке, рассчитывается по формуле (1).
4 Пределы допускаемой основной приведенной погрешности должны быть равны ± 2,5 % от нормирующего значения.
Нормирующее значение равно частоте входного сигнала, соответствующей конечному значению диапазона измерений.
5 Пределы допускаемого значения основной относительной погрешности счетчика учета суммарного времени работы двигателя должны быть ± 0,5 % от измеряемого значения.
6 Вариация показаний не должна превышать 2,5 % от нормирующего значения.
7 Потребляемая мощность не более 6 Вт (без подсветки).
8 Масса тахометра должна быть:
- не более 0,65 кг (в металлическом корпусе);
- не более 0,35 кг (в пластмассовом корпусе).
9 Габаритные размеры не более:
- 0 110x100 мм (в металлическом корпусе);
- 0 110x90 мм (в пластмассовом корпусе).
10 Вид климатического исполнения У2Т2.
11 Изделие перемонтируемое.
12 Значение гамма-процентной наработки до отказа:
- 600000 км пробега (или 10000 моточасов) при гамме, равной 90 % (для ПТ8040, ПТ8040-1);
- 800000 км пробега (или 13333 моточасов) при гамме, равной 90 % (для ПТ8040-2, ПТ8040-2-01, ПТ8040-2-02, ПТ8040-2-03, ПТ8040-3, ПТ8040-4, ПТ8040-5, ПТ8040-6, ПТ8040-6-01, ПТ8040-6-02, ПТ8040-7, ПТ8040-7-01, ПТ8040-8, ПТ8040-8-01, ПТ8040-8-02, ПТ8040-8-03).
Знак утверждения типа
Знак утверждения типа наносят на тахометр методом штемпелевания (наклейки) и на эксплуатационный документ типографским способом.
Комплектность
|
Наименование |
Кол. |
Примечание |
|
Тахометр электронный ПТ8040 |
1 шт. |
Модификация указывается при заказе |
|
Паспорт |
1 экз. | |
|
Методика поверки МП 14-96 |
1 экз. |
При одновременной поставке в один адрес, но не менее 1 экз. в каждую транспортную тару |
|
Руководство по эксплуатации ЗПМ.499.399РЭ ЗПМ.499.398РЭ ЗПМ.499.418РЭ |
1 экз. |
ПТ8040-3, ПТ8040-4, ПТ8040-5 При одновременной поставке в один адрес, но не менее 1 экз. в каждую транспортную тару |
|
Коробка упаковочная |
1 шт. |
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
ТУ РБ 05796073.099-97 «Тахометры электронные ПТ8040».
ГОСТ 3940-2004 «Электрооборудование автотракторное. Общие технические условия».
ГОСТ 25651-83 «Приборы автомобилей контрольно-измерительные. Общие технические требования. Методы испытаний».
Методика поверки МП14-96 «Тахометры электронные ПТ8040», согласована РУП "Витебский ЦСМС".
Заключение
Тахометр электронный ПТ8040 соответствует ТУ РБ 05796073.099-97, ГОСТ 3940-2004, ГОСТ 25651-83.
Межповерочный интервал 12 месяцев.
Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП "Витебский ЦСМС").
Аттестат аккредитации № BY/112 02.6.0.0003.
Ул. Б.Хмельницкого, 20,
210015, г. Витебск,
Тел/факс (0212) 42-68-04.
