Счетчики оборотов (тахометры) ТХ01
| Номер в ГРСИ РФ: | РБ 03 06 5843 15 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Категория: | Тахометры |
| Производитель / заявитель: | ООО «Производственное Объединение ОВЕН», г. Москва |
|
Описание типа РБ 03 06 5843 15 [2016-02-17]
rb-03-06-5843-15_2016-02-17.pdf
|
Скачать |
Счетчики оборотов (тахометры) ТХ01 (далее - счетчик) предназначены для измерения временных параметров периодических процессов (частота входного сигнала, временные интервалы), преобразования их в частоту вращения, отображения и регулирования частоты вращения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 5843 15 |
| Наименование | Счетчики оборотов (тахометры) ТХ01 |
| Год регистрации | 2015 |
| Номер сертификата | 10056 |
| Дата регистрации | 2015-10-29 |
| Срок действия | 2019-08-28 |
| Получатель сертификата | ООО "Производственное Объединение ОВЕН", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Производственное Объединение ОВЕН"
Адрес: 2-я ул. Энтузиастов, д. 5, корп. 5, г. Москва, 111024
Контакты: тел. (495) 221-60-64; факс: (495) 728-41-45, support@owen.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по КУВФ. 402233.001МП (2014 г.). |
| Признание поверки | Первичная при выпуске из производства: проводимой ООО "Завод №423" (номер реестра - №РОСС RU.0001.310261, шифр по-верительного клейма - ГМД)(НТК №11-15). |
Поверители
Скачать
|
Описание типа РБ 03 06 5843 15 [2016-02-17]
rb-03-06-5843-15_2016-02-17.pdf
|
Скачать |
Описание типа
Назначение
Счетчики оборотов (тахометры) ТХ01 (далее - счетчик) предназначены для измерения временных параметров периодических процессов (частота входного сигнала, временные интервалы), преобразования их в частоту вращения, отображения и регулирования частоты вращения.
Описание
Принцип действия основан на подсчете поступающих на вход счетчика импульсов либо с датчиков, имеющих на выходе транзистор п-р-л-типа с открытым коллекторным выходом, либо с коммутационных устройств (контакты кнопок, выключателей, герконов, реле и т.п.) и отображением результата измерений на цифровом индикаторе.
Конструктивно счетчики выполнены в пластмассовых корпусах двух типов: для щитового (Щ2) и настенного (Н) крепления. На лицевой панели размещен цифровой семисегментный индикатор на шесть знакомест, светодиодные индикаторы и кнопки управления и программирования. Клеммы для подключения к датчикам, выходным элементам и к источнику питания расположены на задней панели приборов в щитовом исполнении или внутри корпуса для настенного исполнения. Счетчик имеет 2 измерительных входных канала, 3 управляющих входа и 1 выходной канал.
В соответствии с ГОСТ 14254-96 степень защищенности счетчиков от воздействия окружающей среды IP44 для счетчиков в корпусе для настенного (Н) крепления и IP54 со стороны передней панели для счетчиков в корпусе для щитового (Щ2) крепления.
Фотографии общего вида счетчиков приведены на рисунках 1 и 2.

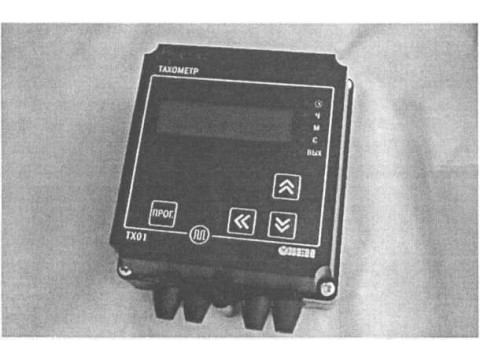

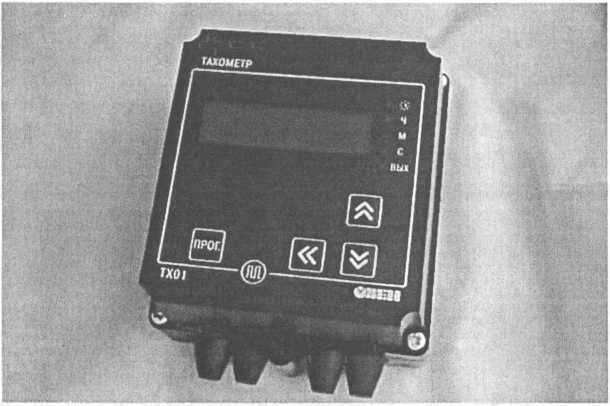

Рисунок 1 - Общий вид счетчика в корпусе для настенного (Н) крепления

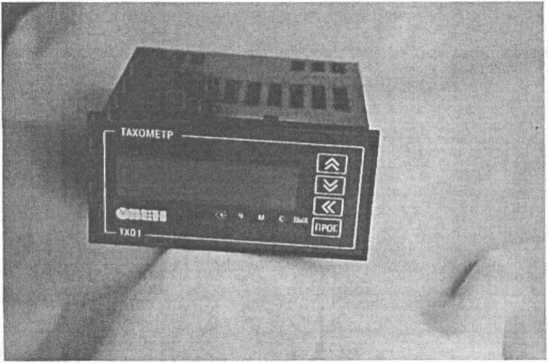

Рисунок 2 - Общий вид счетчика в корпусе для щитового (Щ2) крепления
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (ПО), идентификационные данные ПО приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микроконтроллера для обеспечения нормального функционирования счетчика. Оно реализовано аппаратно. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО. Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО (не ниже) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Другие идентификационные данные (если имеются) |
|
Tachometer.hex |
1.07 |
8С435402 |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения частоты входных импульсов, кГц, не более |
2,5 |
|
Диапазон отображения частоты вращения, об/мин |
от 12 до 150 000 |
|
Пределы допускаемой абсолютной погрешности определения частоты вращения, об/мин |
±1 |
|
Длительность входных импульсов, мкс, не более |
200 |
|
Диапазоны измерений временных интервалов |
от 1 с до 99 ч 59 мин 59 с; от 100 ч до 9999 ч 59 мин; от 10000 ч до 9999 суток 23 ч |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов: - в диапазоне от 1 с до 99 ч 59 мин 59 с, с - в диапазоне от 100 ч до 9999 ч 59 мин, мин - в диапазоне от 10000 ч до 9999 суток 23 ч, ч |
±90 ±30 ± 5 |
|
Диапазон выходного напряжения, В |
от 0 до 10 |
|
Диапазон выходного тока, мА |
от 4 до 20 мА |
|
Пределы основной приведенной погрешности преобразования входного сигнала в выходной, % |
±0,5 |
|
Пределы дополнительной погрешности преобразования входного сигнала в выходной, вызванной изменением температуры окружающего воздуха на 10 °C, % |
±0,25 |
|
Напряжение питания: в исполнении TX01-224 - переменного тока, В - частота, Гц - постоянного тока, В в исполнении ТХ01-24 - постоянного тока, В |
от 90 до 264 от 47 до 63 от 20 до 34 от 10,5 до 30 |
|
Условия эксплуатации: - диапазон рабочих температур, °C |
от минус 20 до 70 |
|
Габаритные размеры (длинахвысотахглубина): - корпус для настенного (Н) крепления, мм - корпус для щитового (Щ2) крепления, мм |
105х130x60 96x48x100 |
|
Масса, кг, не более |
0,5 |
Знак утверждения типа
наносится методом фотолитографии на лицевую панель приборов и типографским способом в левом верхнем углу на титульный лист руководства по эксплуатации и паспорта.
Комплектность
Таблица 2 — Комплектность
|
Наименование |
Количество |
|
Счетчик оборотов (тахометр) ТХ01 |
1 шт. |
|
Паспорт КУВФ.402233.001ПС |
1 экз. |
|
Руководство по эксплуатации КУВФ.402213.001РЭ |
1 экз. |
|
Гарантийный талон |
1 экз. |
|
Комплект крепежных элементов |
1 шт. |
|
Методика поверки КУВФ. 402233.001МП |
1 экз. |
Поверка
осуществляется в соответствии с документом КУВФ. 402233.001МП «Счетчики оборотов (тахометры) ТХ01. Методика поверки», утвержденным ФГУП «ВНИИМС» в марте 2014 г.
Основные средства поверки:
- частотомер электронно-счетный 43-63, с диапазоном измерений от 0,1 Гц до 200 МГц и относительной погрешностью ± 5-10‘7 % (г/р № 9084-83);
- генератор импульсов Г5-54, с диапазоном изменения длительности импульсов от 0,1 до 1000 мкс (г/р № 4221-74).
- секундомер "СЧЕТ-IM", с диапазоном измерений длительности интервалов времени от 0,01 с до 99999,9 с, дискретностью от 0,001 с и относительной погрешностью не более 6x10'5 (г/р №40929-09).
Сведения о методах измерений
приведены в документе «Счетчики оборотов (тахометров) ТХ01. Руководство по эксплуатации КУВФ.402233.001РЭ.
Нормативные документы
1 ГОСТ 24907-93. «Счетчики оборотов и счетчики единиц. Общие технические требования. Методы испытаний».
2 ТУ 4278-006-46526536-2010 «Счетчики оборотов (тахометры) ТХ01. Технические условия».
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
