Комплексы измерительные для мониторинга радона, торона и их дочерних продуктов "Альфарад плюс"
| Номер в ГРСИ РФ: | РБ 03 17 5480 18 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Производитель / заявитель: | ООО "НТМ-Защита", г. Москва |
Комплекс измерительный для мониторинга радона, торона и их дочерних продуктов «Альфарад плюс» (далее - Комплекс) предназначен для экспрессных измерений и непрерывного мониторинга эквивалентной объемной активности (ЭРОА) и объемной активности (ОА) радона-222 и радона-220 (торона) в воздухе, а также измерений содержания радона-222 в пробах воды, почвенного воздуха, измерения плотности потока радона с поверхности грунта.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 5480 18 |
| Наименование | Комплексы измерительные для мониторинга радона, торона и их дочерних продуктов "Альфарад плюс" |
| Год регистрации | 2018 |
| Номер сертификата | 11680 |
| Дата регистрации | 2018-03-29 |
| Срок действия | 2021-12-30 |
| Получатель сертификата | ООО "НТМ-ЗАЩИТА", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "НТМ-ЗАЩИТА"
Адрес: Российская Федерация, 115201, г. Москва, Каширское шоссе, 22, корп. 4, стр. 7
Контакты: Тел.: (495) 500-03-00; Email: ntm@ntm.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Комплексы метрологически НЕ обеспечены в Республике Беларусь при проведении первичной поверки; при проведении периодической поверки метрологически обеспечены. |
| Методика поверки | Поверка проводится по МП 49013-12 (2011 г.). |
| Признание поверки | Первичная при выпуске из производства: ВНИИФТРИ (аттестат аккредитации - № RA.RU.311478, шифр поверительного клейма - Т)(НТК № 08-14); ФБУ "ЦСМ Московской области" (аттестат аккредитации - № RA.RU. 311320, шифр поверительного клейма - ТТ) (НТК № 05-16). |
Поверители
Скачать
|
Описание типа РБ 03 17 5480 18 [2018-07-23]
rb-03-17-5480-18_2018-07-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 5480 18 [2014-10-20]
rb-03-17-5480-18_2014-10-20.pdf
|
Скачать |
Описание типа
Назначение
Комплекс измерительный для мониторинга радона, торона и их дочерних продуктов «Альфарад плюс» (далее - Комплекс) предназначен для экспрессных измерений и непрерывного мониторинга эквивалентной объемной активности (ЭРОА) и объемной активности (ОА) радона-222 и радона-220 (торона) в воздухе, а также измерений содержания радона-222 в пробах воды, почвенного воздуха, измерения плотности потока радона с поверхности грунта.
Описание
Комплекс состоит из блока измерения ЭРОА. блока измерения ОА, автономной воздуходувки и пробоотборных устройств.
Принцип действия блока измерения ЭРОА основан па осаждении дисперсной фазы радиоактивных аэрозолей на фильтр с последующим измерением количества дочерних продуктов распада радона и торона на фильтре по числу зарегистрированных детектором альфа-частиц. Принцип действия блока измерения ОА радона основан на электростатическом осаждении заряженных ионов 2lsPo (RaA) из отобранной пробы воздуха на поверхность полупроводникового детектора, расположенного в измерительной камере. ОА определяется по количеству зарегистрированных альфа-частиц при распаде RaA, осевших на детектор. Электрические импульсы, образующиеся под воздействием альфа-частиц на детекторе, усиливаются зарядочувствительным предусилителем, поступают на вход амплитудо-цифрового преобразователя и далее обрабатываются встроенным одноплатным компьютером. Результаты измерений выводятся на цветной жидкокристаллический экран и сохраняются в энергонезависимой памяти.
Наличие специальных пробоотборных устройств и автономной воздуходувки позволяет проводить отбор проб и измерять содержания радона-222 в воде, почвенном воздухе, определять плотность потока радона с поверхности грунта.
Комплекс выполнен в виде портативных блоков, размещенных в пластиковых корпусах с автономным батарейным и сетевым питанием. Автономная воздуходувка и пробоотборные устройства размещаются в специальной укладке.
Предусмотрено три модификации Комплекса, которые отличаются по составу блоков измерения (рисунок )):
а) комплекс измерительный для мониторинга радона, торона и их дочерних продуктов «Альфарад плюс-АР» содержит блок измерения ЭРОА и блок измерения ОА (рисунок 1а);
б) комплекс измерительный для мониторинга радона, торона и их дочерних продуктов «Альфарад плюс-А» содержит блок измерения ЭРОА (рисунок 16);
в) комплекс измерительный для мониторинга радона, торона и их дочерних продуктов «Альфарад плюс-Р» содержит блок измерения ОА (рисунок 1в).
Модификации «Альфарад плюс-АР» и «Альфарад плюс-Р» могут оснащаться автономной воздуходувкой с пробоотборными устройствами (рисунок 1г).
Конструкция каждого из блоков измерения ОА и ЭРОА обеспечивает защиту от несанкционированного доступа к рабочим частям блока, воздействие на которые могло бы повлиять на результаты измерений. Зашита от несанкционированного доступа осуществляется с помощью специальных пломб, которые устанавливаются на места возможного доступа к рабочим частям блоков (рисунок 2).
V.
Лист № 2
всего листов 6

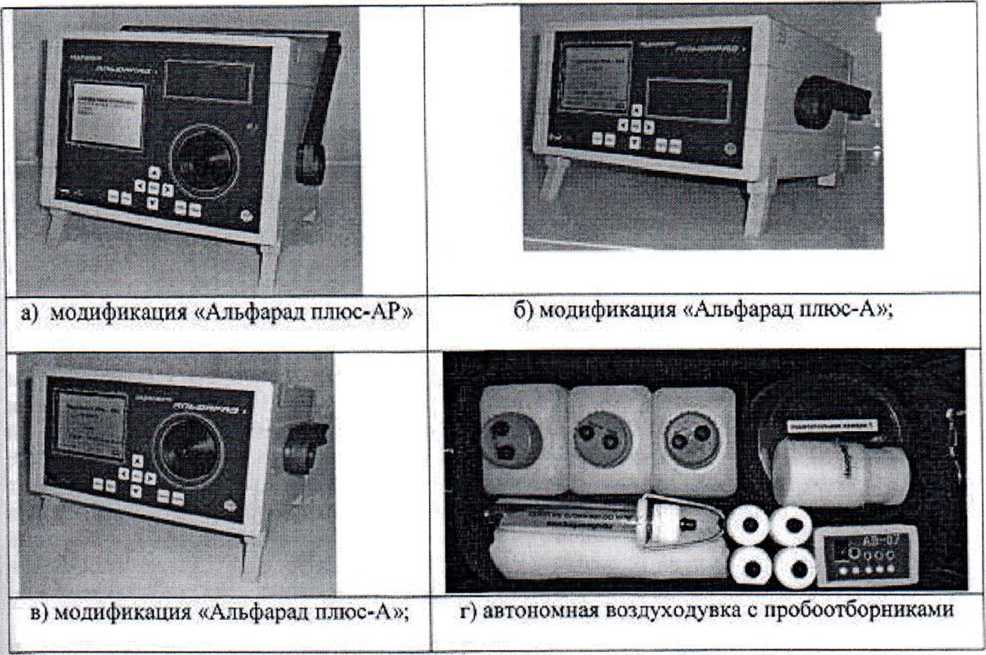

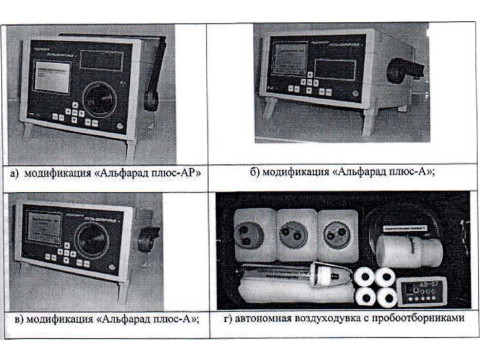

Рисунок 1 Внешний вид блоков Комплекса трех модификаций и автономной воздуходувки с п робоотбори ым и устройствам и.
Места размещения наклеек:
а) вид слева
Рисунок 2 Схема размещения специальных пломб (1, 2, 3, 4, 5, 6 - места размещения пломб)
в) вид сзади
о) вид справа
Программное обеспечение
Идентификационные данные метрологически значимого программного обеспечения
|
Наименование ПО |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идент и фикатора программного обеспечения |
|
БВЭК590001.00ПО |
« ALFA AR» |
v 1.0 |
ebcO |
CRC-16 |
|
БВЭК590002.001Ю |
« ALFA R» |
v 1.0 |
dc04 |
CRC-16 |
|
БВЭК590003.00ПО |
« ALFA А» |
v 1.0 |
Ofbc______________ |
CRC-16 |
Метрологически значимое программное обеспечение (ПО) комплекса состоит из ПО одноплатного компьютера, размещенного внутри корпуса, который используется для обработки, хранения и отображения результатов измерений, Для защиты ПО от непреднамеренных и преднамеренных изменений, используются проверка контрольной суммы файлов ПО. находящихся во Flash - памяти одноплатного компьютера на соответствие эталонному значению представленному в таблице. Установочные параметры комплекса, в том числе и данные калибровки хранятся во Flash - памяти одноплатного компьютера и также защищены контрольными суммами. При нарушении контрольных сумм файлов на экране Комплекса выдается сообщение об ошибке, которое блокирует дальнейшее использование Комплекса и переводит его в режим диагностики. С целью защиты от несанкционированного доступа к носителям ПО используются специальные пломбы, размещенные на корпусе прибора, которые нс позволяют осуществить доступ к носителям 110 без нарушения их целостности.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии е МИ 3286-2010-С.
Технические характеристики
|
11аименование характеристики |
Значения характеристики |
|
Блок измерения ЭРОА | |
|
Диапазон измерения ЭРОА радона, Бк-м ’5 |
от 1,0 до 1.0-1 О'’ |
|
Диапазон измерения ЭРОА торона, Бк-м ' |
от 0,5 до 1.0-104 |
|
Предел допускаемой основной относительной погрешности, % |
+ 30 |
|
Уровень собственного фона блока измерения ЭРОА, 1/с, не более |
0,002 |
|
Объемный расход воздуха через фильтр, л/мин |
(10,0±0,5) |
|
Блок измерения ОД | |
|
Диапазон измерения ОА радона-222 в воздухе, Бк-м 3 |
от 1,0 до 2,0-106 |
|
Диапазон измерения "l6Po(ThA), имп./с |
От 1-10'* до 1-Ю2 |
|
Предел допускаемой основной относительной погрешности измерения объемной активности радона-222 в воздухе. % |
±20 |
|
Объемный расход микровоздуходувки, л/мин |
(1,0±0,2) |
|
Уровень собственного фона блока измерения ОА, Бк-м не более |
0,3 |
|
Диапазон измерения ОА радона-222 в пробах воды. Бк-л '' |
от 6 до 800 |
|
Предел допускаемой относительной погрешности при измерениях ОА радона-222 в воде. % |
± 30 |
|
Диапазон измерения плотности потока радона с поверхности грунта. мБк/с-см * |
от 20 до 103 |
|
Предел допускаемой относительной погрешности при измерениях плотности потока радона-222 с поверхности грунта. % |
± 30 |
|
Диапазон измерения ОА радона-222 с предварительным отбором проб воздуха в пробоотборники, Бк-м ‘3 |
от 20 до 10'_____’ |
|
Лист № 4 всего листов 6 | |
|
1Наименование характерце гики |
Значения характеристики |
|
Предел допускаемой относительной погрешности при измерениях <ОА радона-222 с предварительным отбором проб воздуха в про- 1 :боотборники,% |
±30 |
|
Диапазон измерения ОА радона-222 в пробах почвенного воздуха, | Бк м |
от К)3 до Ю6 |
|
Предел допускаемой относительной погрешности при измерениях ОА радона-222 в почвенном воздухе, % |
± 30 |
|
Предел допускаемой дополнительной относительной погрешности блоков при изменениях температуры от +1 до +35 °C, % |
±10 |
|
Общие технические характеристики блоков измерения ЭРОЛ и ОА | |
|
Диапазон индикации температуры, °C |
от 0 до 50 |
|
’ Диапазон индикации относительной влажности, % |
от 10 до 95 |
|
Диапазон индикации атмосферного давления, мм. рт. ст, |
от 700 до 820 |
|
Мощность, потребляемая от батареи питания, Вт |
8,0 |
|
Время установления рабочего режима, мин |
1 |
|
Продолжительность непрерывной работы (без подзарядки), ч |
6 |
|
Наработка на отказ, ч, не менее, |
2000 |
|
Габаритные размеры (длина, ширина, высота), мм: - модификация «Альфарад плюс - АР» Т - модификации «Альфарад плюс - А» и «Альфарад плюс - Р» |
(220x200x165) (220x200x120) |
|
Масса с аккумуляторами, кг, нс более: ■ - модификация «Альфарад плюс - АР»; - модификации «Альфарад плюс - А» и «Альфарад плюс - Р» |
3.6 2.6 |
|
Технические характеристики автономной воздуходувки | |
|
; Объемный расход воздуха, я/мин |
(1,0±0,2 ) |
|
Габаритные размеры автономной воздуходувки (длина, ширина, I высота), мм. |
(150x80x50) |
|
Масса автономной воздуходувки с аккумуляторами, кг |
0,4 |
|
Знак утверждении типа Знак утверждения типа средства измерений наносится на блока измерения, а также на титульный лист руководства 590000.001 РЭ типографским способом. Комплектностьпанель управления каждого по эксплуатации БВЭК | |
|
Наименование |
Обозначение |
Кол-во шт. |
Примечание |
|
Блок измерения ЭРОЛ |
БВЭК 590000.100 |
1 |
Блоки измерения и управления конструктивно объединены в одном корпусе. |
|
Блок измерения О А |
БВЭК 590000.200 |
1 | |
|
Блок управления |
БВЭК 590000.300 |
1 | |
|
Блок питания |
1 |
Адаптер для питания блоков измерения и управления от сети переменного тока и зарядки вс троенных аккумуляторов | |
|
Аккумулятор (встроенный) |
GP2000AA |
10 |
Автономный источник питания |
|
Автономная воздуходувка |
БВЭК 590000.400 |
1 |
.Автономная воздуходувка со встроенным таймером для отбора проб. |
|
Наименование |
Обозначение |
Кол-во шт. |
Примечание |
|
Блок питания |
Адаптер для зарядки встроенных аккумуляторов автономной воздуходувки | ||
|
Аккумулятор (встроенный) |
GP2000AA |
6 |
Автономный источник питания воздуходувки |
|
Фильтр АФА-РСП-3 ОСТ 95.10052-84 |
10 |
Аэрозольный фильтр для отбора аэрозолей при измерениях ЭРОА (блок измерения ЭРОА) | |
|
Фильтр АФА-РСП-20 ОСТ 95.10052-84 |
1 |
Запасной аэрозольный фильтр для очистки воздуха (блок измерения ОА) | |
|
Патрон-осушитель |
БВЭК 590000.501 |
1 |
Патрон для осушки проб воздуха и очистки измерительной камеры от влаги с поглотителем влаги силикагель |
|
Заглушка |
4 |
Резиновая заглушка для герметизации измерительной камеры | |
|
Барботер |
БВЭК 590000.502 |
1 |
Барботер для выделения радона из пробы воды |
|
Пробоотборник воды |
БВЭК 590000.503 |
5 |
Пробоотборник для отбора пробы воды |
|
Воздушный пробоотборник |
БВЭК 590000.504 |
5 |
Пробоотборник для отбора пробы воздуха |
|
Накопительная камера |
БВЭК 590000.505 |
1 |
Устройство для отбора радона с поверхности почвы |
|
Пробоотборник почвенного воздуха |
БВЭК 590000.506 |
5 |
Пробоотборник для отбора пробы почвенного воздуха |
|
Трубка ТУ 64-2-286-79 |
5 |
Гибкая соединительная трубка длиной 150 см, диаметром 6 мм для подключения патрона осушителя. | |
|
ПО для измерения и вычисления ЭРОАи ОА |
БВЭК 590001.00ПО |
1 |
Комплектация для измерений ЭРОА. ОА модификация «Альфарад нлюс-АР» |
|
ПО для измерения и вычисления ОА |
БВЭК 590002.00ПО |
Комплектация дтя измерений ОА, модификация «.Альфарад плюс-Р» | |
|
ПО для измерения и вычисления ЭРОА |
БВЭК 590003. ООПО |
1 |
Комплектация для измерений ЭРОА. модификация «Альфарад плюс-А» |
|
Руководство по эксплуатации |
БВЭК 590000.001 РЭ |
1 | |
|
Паспорт |
БВЭК 590000.001 РЭ |
1 | |
|
Свидетельство о поверке |
1 | ||
|
Комплект укладки |
1 |
Сумка для хранения и транспортировки |
Поверка
осуществляется в соответствии документом МП 49013-12 - разделом ПРИЛОЖЕНИЯ к руководству по эксплуатации Комплекса измерительного для мониторинга радона, торона и их дочерних продуктов «Альфарад плюс». «Методика поверки», утвержденным руководителем ГЦП СИ ФГУП «ВНИИФТРИ» 7 сентября 2011г.
Основные средства поверки:
- «Монитор радоновый «RAMON-01M» (ТУ 640 РК-151 11679М-01-94). Диапазон измерений ЭРОА радона в воздухе от 100 до 500000 Бк/м', относительная погрешность <\i = ±15 % при доверительной вероятности 0.95;
- рабочий эталон ОА радона-222 в воздухе РЭОАР-1; погрешность воспроизведения ОА радона-222 в диапазоне отЮО до 6000 Бк/.м’ нс превышает ±15 % при доверительной ве-. роятности 0,95;
- рабочий эталон единицы плотности потока радона-222 с поверхности грунта РЭППР; погрешность воспроизведения единицы плотности потока радона-222 с поверхности грунта и диапазоне от 300 до 600 мБк-с-.м 2 не превышает ±20 % при доверительной вероятности 0,95;
- рабочий эталон ОА радона-222 в воде РЭОАРВ-1; погрешность воспроизведения единицы ОА радона-222 в воде в диапазоне от 130 до 1300 Бк/л нс превышает ±15 % при до-вер игольной вероятности 0.95;
- генератор дочерних продуктов радона из состава Государственного первичного спе-циадьного эталона единицы объемной активности радиоактивных аэрозолей ГЭТ 39-78; ЭРОА радона в воздухе не менее 200 Бк/м3.
Сведения о методах измерений
Методы измерений изложены в руководстве по эксплуатации БВЭК 590000.001 РЭ.
Нормативные документы
I. ГОСТ 27452-87. Средства измерений ионизирующих излучений. Общие технические условия.
2. ГОСТ 28271-89. Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний.
3. ГОСТ 21496-89. Средства измерений объемной активности радионуклидов в газе. Обшис технические требования и методы испытаний.
4. ГОСТ 8.526-85. Радиометры естественных радиоактивных аэрозолей. Методика по
верки.
5. ГОСТ 8.090-79. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений объемной активности радиоактивных аэрозолей.
Рекомендации к применению
- осуществление деятельности в области охраны окружающей среды;
- выполнение работ по обеспечению безопасных условий и охраны труда
