Весы неавтоматического действия серии АВ
| Номер в ГРСИ РФ: | РБ 03 02 6547 18 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ''SHINKO DENSHI CO., LTD.", Япония |
|
Описание типа РБ 03 02 6547 18 [2018-06-01]
rb-03-02-6547-18_2018-06-01.pdf
|
Скачать |
Весы неавтоматического действия серии АВ (далее - весы) предназначены для статического измерения массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 6547 18 |
| Наименование | Весы неавтоматического действия серии АВ |
| Год регистрации | 2018 |
| Номер сертификата | 11687 |
| Дата регистрации | 2018-05-03 |
| Срок действия | 2023-05-03 |
| Получатель сертификата | фирма ''SHINKO DENSHI CO., LTD.", Япония (JP)(изготовитель - фирма "Shanghai Ishida Electronic Scales Co.Ltd.'', Китай (CN)) |
Производитель / Заявитель
фирма ''SHINKO DENSHI CO., LTD.", Япония (изготовитель - фирма "Shanghai Ishida Electronic Scales Co.Ltd.'', Китай)
Адрес: 1228, Juhnu Road, Pudong New Area, Shanghai
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 6547 18 [2018-06-01]
rb-03-02-6547-18_2018-06-01.pdf
|
Скачать |
Описание типа
Назначение
Весы неавтоматического действия серии АВ (далее - весы) предназначены для статического измерения массы.
Область применения: предприятия и лаборатории различных отраслей промышленности, сельского хозяйства, научно-исследовательские, медицинские и учебные учреждения.
Описание
Принцип действия весов основан на преобразовании частоты вибрации акустического весоизмерительного датчика, возникающей при его деформации под действием взвешиваемого груза. Результаты взвешивания выводятся на дисплей.
Весы выпускают в следующих модификациях: АВ323СЕ (AB323RCE), АВ623СЕ (AB623RCE), АВ1202СЕ (AB1202RCE), АВ3202СЕ (AB3202RCE), АВ12001СЕ (AB12001RCE). В зависимости от модели может осуществляться либо внешняя (доступна только в сервисном режиме), либо внутренняя юстировка с помощью встроенной гири.
Весы включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное с показывающим устройством. Модификации весов АВ323СЕ (AB323RCE), АВ623СЕ (AB623RCE) дополнительно оснащены ветрозащитным кожухом. В весах применяются весоизмерительные датчики Tuning-Fork.
Питание весов осуществляется от сети переменного тока. Весы оснащены последовательным интерфейсом передачи данных RS-232C.
Функциональные возможности весов:
- устройство установки по уровню с индикатором уровня;
- устройство первоначальной установки на нуль;
- устройство слежения за нулем;
- устройство установки на нуль и уравновешивания тары;
- устройство выборки массы тары;
- взвешивание в различных единицах измерения массы; / 4 .
- запоминающее устройство; \
- режимы работы: счетный режим; вычисление процентных соотношений; режим сравнения; суммирование.
Обозначение модификаций весов имеет вид АВХ1Х2ХЗСЕ, где:
А В - обозначение типа весов;
Х 1 - обозначение максимальной нагрузки (Мах):
32 - 320 г;
62 - 620 г;
120- 1200 г;
320 - 3200 г;
1200- 12000 г;
Х2 - обозначение действительной цены деления (d):
1 -0,1 г;
2-0,01 г;
3-0,001 г;
ХЗ - полуавтоматическое устройство юстировки:
R (если присутствует) - означает, что весы оснащены полуавтоматическим устройством юстировки.
Внешний вид весов приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А.

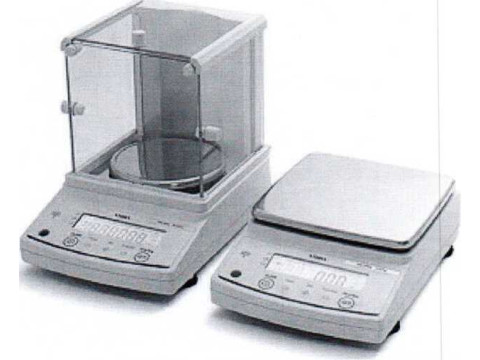

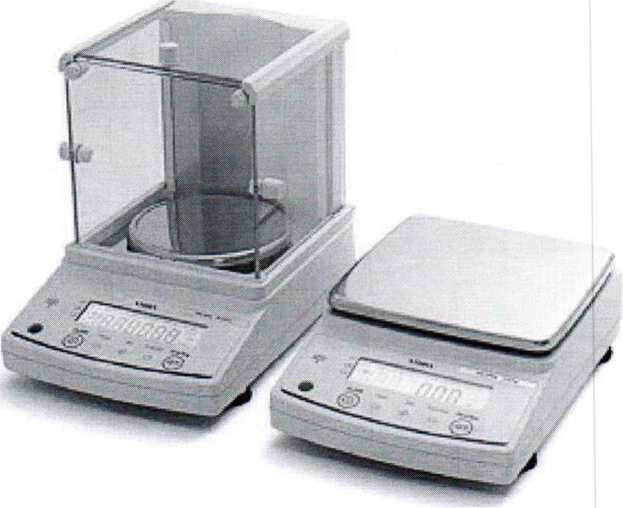

Рисунок 1 - Внешний вид весов неавтоматического действия серии АВ
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами (разрушаемыми наклейками и оттиском клейма на винте), которые находятся на нижней части корпуса (рисунок 2). Одна из защитных пломб (наклейка) обеспечивает доступ к переключателю, без изменения положения которого невозможна юстировка и настройка весов, другая - оттиск клейма - ограничивает доступ к винту крепления корпуса. Изменение ПО невозможно без специализированного оборудования производителя. При включении весов на дисплее отображается номер версии ПО - 803А.
Винт крепления корпуса, пломбируемый оттиском клейма
Переключатель, пломбируемый разрушаемой наклейкой
Рисунок 2 - Схема пломбирования весов от несанкционированного доступа
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Модификация весов |
Максимальная нагрузка (Мах), г |
Минимальная нагрузка (Min), г |
Действительная цена деления (d), г |
Поверочный интервал (е), г |
Интервалы взвешивания, г |
Пределы допускаемой погрешности при поверке, г |
|
АВ323СЕ AB323RCE |
320 |
0,02 |
0,001 |
0,01 |
От 0,02 до 50 вкл. Св. 50 до 200 вкл. Св. 200 до 320 вкл. |
±0,005 ±0,010 ±0,015 |
|
АВ623СЕ AB623RCE |
620 |
0,02 |
0,001 |
0,01 |
От 0,02 до 50 вкл. Св. 50 до 200 вкл. Св. 200 до 620 вкл. |
±0,005 ±0,010 ±0,015 |
|
АВ1202СЕ AB1202RCE |
1200 |
0,5 |
0,01 |
0,1 |
От 0,5 до 500 вкл. Св. 500 до 1200 вкл. |
±0,05 ±0,10 |
|
АВ3202СЕ AB3202RCE |
3200 |
0,5 |
0,01 |
0,1 |
От 0,5 до 500 вкл. Св. 500 до 2000 вкл. Св. 2000 до 3200 вкл. |
±0,05 ±0,10 ±0,15 |
|
АВ12001СЕ AB12001RCE |
12000 |
5,0 |
0,1 |
1,0 |
От 5 до 5000 вкл. Св. 5000 до 12000 вкл. |
±0,5 ±1,0 |
|
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке. | ||||||
Таблица 2
|
Наименование характеристики |
Модификации | ||||
|
АВ323СЕ AB323RCE |
АВ623СЕ AB623RCE |
АВ1202СЕ AB1202RCE |
АВ3202СЕ AB3202RCE |
АВ12001СЕ AB12001RCE | |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II (высокий) | ||||
|
Число поверочных интервалов весов п |
32000 |
62000 |
12000 |
32000 |
12000 |
|
Диапазон уравновешивания тары |
100 % Мах | ||||
|
Диапазон рабочих температур, °C |
от плюс 5 до плюс 35 относительная влажность воздуха не более 80 % | ||||
|
Габаритные размеры, мм, не более |
202x293x266 |
196x293x8$ | |||
|
Масса, кг, не более |
3,5 (4,2) |
2,6 (3,5) | |||
|
Напряжение питания переменного тока, В |
23О~^ | ||||
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприемном устройстве весов и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки весов входит:
- весы - 1 шт.;
- адаптер сетевого питания - 1 шт.;
- руководство по эксплуатации - 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "SHINKO DENSHI СО., LTD." (Япония).
ГОСТ OIML R 76-1-2011 "Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания".
Заключение
Весы неавтоматического действия серии АВ соответствуют требованиям технической документации фирмы "SHINKO DENSHI СО., LTD." (Япония), ГОСТ OIML R 76-1-2011, техническим регламентам Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 “Электромагнитная совместимость технических средств” (декларации о соответствии ЕАЭС № RU Д-ЗР.АД81.В.О1425 от 23.03.2018, ЕАЭС № RU Д-ЗР.АД81 .В.01426 от 23.03.2018).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025 до 30.03.2019.
