Счетчики холодной воды MTKcoder® MP (MTKEcoder®), WPDKcoder®
| Номер в ГРСИ РФ: | РБ 03 07 6546 18 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | "GWF MessSysteme AG", Швейцария |
|
Описание типа РБ 03 07 6546 18 [2018-08-28]
rb-03-07-6546-18_2018-08-28.pdf
|
Скачать |
Счетчики холодной воды MTKcoder® MP (MTKEcoder®), WPDKcoder® (далее - счетчики) предназначены для измерения объема воды, протекающей при температуре воды от 0,1 до 30 °C.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6546 18 |
| Наименование | Счетчики холодной воды MTKcoder® MP (MTKEcoder®), WPDKcoder® |
| Год регистрации | 2018 |
| Номер сертификата | 11686 |
| Дата регистрации | 2018-05-03 |
| Срок действия | 2023-05-03 |
| Получатель сертификата | фирма "GWF MessSysteme AG", Швейцария (CH) |
Производитель / Заявитель
фирма "GWF MessSysteme AG"
Адрес: Obergrundstrasse 119 P.O. Box 2770 CH-6002 Lucerne
Контакты: Тел.+41 41 319 50 50 Факс+41 41 310 60 87
Поверка
| Межповерочный интервал / Периодичность поверки | 24/48 мес. |
| Методика поверки | Поверка проводится по СТБ 8046-2015. Межповерочный интервал не более 48 месяцев (для счетчиков воды с DN до 20 мм), не более 24 месяцев (для счетчиков воды с DN свыше 20 мм). |
Поверители
Скачать
|
Описание типа РБ 03 07 6546 18 [2018-08-28]
rb-03-07-6546-18_2018-08-28.pdf
|
Скачать |
Описание типа
Назначение
Счетчики холодной воды MTKcoder® MP (MTKEcoder®), WPDKcoder® (далее - счетчики) предназначены для измерения объема воды, протекающей при температуре воды от 0,1 до 30 °C.
Область применения - промышленные предприятиях и других объектах коммунального хозяйства.
Описание
Принцип работы счетчика состоит в измерении числа оборотов лопастного колеса, вращающейся под действием протекающей воды. Вращение от лопастного колеса к индикаторному механизму передается с помощью магнитной муфты. Индикаторный механизм преобразует число оборотов в объем измеренной воды.
Счетчик состоит из корпуса с резьбовым или фланцевым соединением, измерительного узла, индикаторного механизма с выходом M-Bus, а также могут быть оснащены импульсным выходом. Счетный механизм оснащен технологией GWFcod-ег, предназначенной для считывания показаний через стандартные интерфейсы, в том числе беспроводные.
Счетчики выпускают следующих модификаций: MTKcoder® MP (MTKEcoder®) и WPDKcoder®.
Счетчики модификации MTKcoder® MP (MTKEcoder®) предназначены для установки в горизонтальных и вертикальных трубопроводах. Исполнения для установки в вертикальных трубопроводах имеют маркировку VS (подвод воды снизу вверх) или VF (подвод воды сверху вниз).
Схема пломбировки от несанкционированного доступа с указанием места для нанесения оттиска клейма приведена в приложении А к описанию типа.

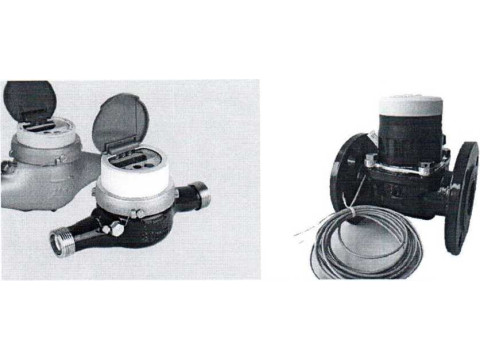

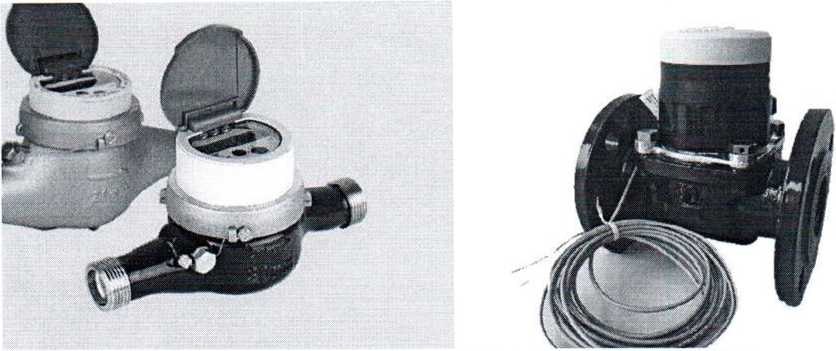

Рисунок 1. Внешний вид счетчиков холодной воды
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические параметры счетчиков приведены в таблицах 1, 2. Таблица 1
|
Характеристика |
Значение | ||||||
|
MTKcoder® М |
Р (MTKEcoder®) | ||||||
|
Номинальный диаметр DN, мм |
15 |
20 |
25 |
25 |
32 |
40 |
50 |
|
Минимальный расход Qi, м3/ч |
0,025 |
0,025 |
0,039 |
0,062 |
0,062 |
0,1 |
0,156 |
|
Переходный расход О2, м^/ч |
0,04 |
0,04 |
0,063 |
0,1 |
0,1 |
0,16 |
0,25 |
|
Постоянный расход Оз, мд/ч |
2,5 |
4 |
6,3 |
10 |
10 |
16 |
25 |
|
Максимальный расход О4, м3/ч |
3,125 |
5 |
7,875 |
12,5 |
12,5 |
20 |
31,25 |
|
Пределы допускаемой относительной погрешности, % в диапазоне расходов от Qi до О2 (искл.) в диапазоне расходов от Q2 (вкл.) до Q4 |
±5 ±2 | ||||||
|
Максимальное допускаемое рабочее давление, МПа |
1,6 |
1,6 2,5 | |||||
|
Класс чувствительности к возмущению потока перед счетчиком/после счетчика |
U0/D0 | ||||||
|
Потеря давления при постоянном расходе, МПа, не более |
0,063 | ||||||
|
Температурный класс |
ТЗО | ||||||
|
Диапазон температур при эксплуатации, °C |
от 5 до 55 | ||||||
|
Относительная влажность, %, не более |
93 при 40 °C | ||||||
|
Диапазон температур при транспортировании, °C |
от минус 25 до плюс 55 | ||||||
|
Емкость счетного механизма, м3 |
99999 | ||||||
|
Наименьшая цена деления счетного механизма, дм3 |
0,05 | ||||||
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP68 | ||||||
Таблица 2
|
Характеристика |
Значение _ | ||||||||
|
WPDKcoder® | |||||||||
|
Номинальный диаметр DN, мм |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
Минимальный расход 0^ мб/ч |
0,5 |
0,788 |
1,25 |
1,25 |
2,0 |
3,125 |
5,0 |
12,6 |
15,87 |
|
Переходный расход Q2, м^/ч |
0,8 |
1,26 |
2,0 |
2,0 |
3,2 |
5,0 |
8,0 |
20,16 |
25,4 |
|
Постоянный расход Q3, м"7ч |
40 |
63 |
100 |
100 |
160 |
250 |
400 |
630 |
1000 |
|
Максимальный расход 04, м3/ч |
50 |
78,75 |
125 |
125 |
200 |
312,5 |
500 |
787,5 |
1250 |
|
Пределы допускаемой относительной погрешности, % в диапазоне расходов от От до Q2 (искл.) в диапазоне расходов от Q2 (вкл.) до Q4 |
±5 ±2 | ||||||||
|
Максимальное допускаемое рабочее давление, МПа |
1,6 | ||||||||
|
Класс чувствительности к возмущению потока перед счетчи-ком/после счетчика |
U3/D0 | ||||||||
|
Потеря давления при постоянном расходе, МПа, не более |
0,063 | ||||||||
|
Температурный класс |
ТЗО | ||||||||
|
Диапазон температур при эксплуатации, °C |
от 5 до 55 | ||||||||
|
Относительная влажность, %, не более |
93 при 40 °C | ||||||||
|
Диапазон температур при транспортировании, °C |
от минус 25 до плюс 55 | ||||||||
|
Емкость счетного механизма, м3 |
999 999 |
9 999 999 | |||||||
|
Наименьшая цена деления счетного механизма, м3 |
0,0005 |
0,005 | |||||||
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP6 |
В | |||||||
Знак утверждения типа
Знак утверждения типа наносится на на титульный лист паспорта типографским способом.
Комплектность
Комплект поставки включает: - счетчик холодной воды - паспорт
- комплект монтажных частей - упаковка
1 шт.;
1 экз.;
(по заказу);
1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
СТБ ISO 4064-1-2007. Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 1. Технические требования.
СТБ ISO 4064-2-2007. Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 2. Требования по установке и выбору.
СТБ ISO 4064-3-2007. Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 3. Методы и средства испытаний.
СТБ 8046-2015. Счетчики холодной питьевой воды и горячей воды. Методика поверки.
Заключение
Счетчики холодной воды MTKcoder® MP (MTKEcoder®), WPDKcoder® соответствуют требованиям документации фирмы «GWF MessSysteme AG», Швейцария, СТБ ISO 4064-1-2007.
Межповерочный интервал - не более 48 месяцев для счетчиков воды с DN до 20 мм, не более 24 месяцев для счетчиков воды с DN свыше 20 мм.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, 220053, г. Минск, Старовиленский тракт, 93, тел. (017) 334-98-13.
Аттестат аккредитации № BY 112 02.1.0.0025.0
