Калибраторы давления автоматические Additel 76x
| Номер в ГРСИ РФ: | РБ 03 04 6550 18 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | "Additel Corporation", США |
|
Описание типа РБ 03 04 6550 18 [2018-06-05]
rb-03-04-6550-18_2018-06-05.pdf
|
Скачать |
Калибраторы давления автоматические Additel 76х (далее - калибраторы) предназначены для воспроизведения и измерения электрических сигналов напряжения, силы постоянного тока, а также измерения отрицательного и положительного избыточного, дифференциального и абсолютного давлений с помощью внешних и внутренних модулей давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 6550 18 |
| Наименование | Калибраторы давления автоматические Additel 76x |
| Год регистрации | 2018 |
| Номер сертификата | 11690 |
| Дата регистрации | 2018-05-03 |
| Срок действия | 2023-05-03 |
| Получатель сертификата | фирма "Additel Corporation", Соединённые Штаты Америки (US) |
Производитель / Заявитель
фирма "Additel Corporation"
Адрес: 22865 Savi Ranch Parkway Ste F, Yorba Linda, CA 92887
Контакты: Tel: 714-998-6899 Fax: 714-998-6999 www.additel.comservice@additel.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2784-2018. |
Поверители
Скачать
|
Описание типа РБ 03 04 6550 18 [2018-06-05]
rb-03-04-6550-18_2018-06-05.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы давления автоматические Additel 76х (далее - калибраторы) предназначены для воспроизведения и измерения электрических сигналов напряжения, силы постоянного тока, а также измерения отрицательного и положительного избыточного, дифференциального и абсолютного давлений с помощью внешних и внутренних модулей давления.
Калибраторы применяются в лабораторных и в полевых условиях в различных областях хозяйственной деятельности.
Описание
Принцип действия калибраторов основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов от встроенных пьезорезистивных измерительных преобразователей давления и отображении их на дисплее.
Калибраторы представляют собой портативные электронные средства измерений давления с расположенными на передней панели сенсорным экраном для задания режимов измерения или воспроизведения давления.
Цветной жидкокристаллический дисплей калибратора отображает результаты измерений и воспроизведения в цифровом виде, а также отображает информацию о режиме его работы.
Калибраторы давления позволяют выполнять функции цифрового манометра и контроллера, обеспечивающего автоматический контроль и компенсацию давления при помощи специальных клапанов в пневматической системе, питающейся от независимого источника давления.
Калибраторы являются модульной системой давления с возможностью применения различных встроенных модулей давления. „
Посредством интерфейсов RS-232 возможна коммутацИутГ^ругими устройствами и связь с компьютером. / Ус '
Режим работы микропроцессора устанавливается с помощью сенсорного экрана.
Калибраторы выпускаются двух модификаций: Additel 761 и Additel 760
Модификации Additel 760 отличаются размером и мощностью встроенного насоса, а также возможностью подключения внешнего модуля давления Additel 160А.

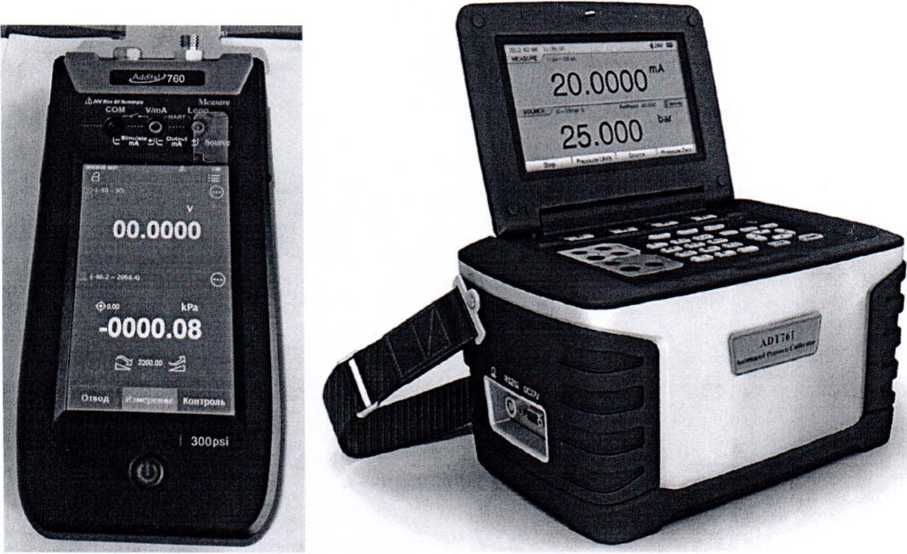

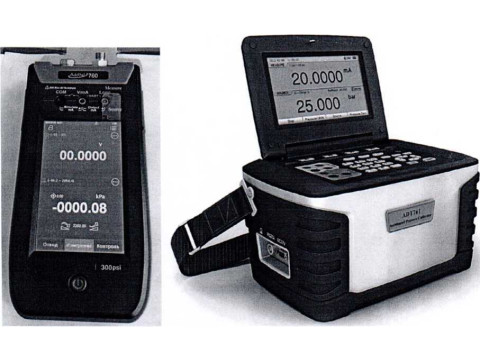

Внешний вид калибраторов представлен на рисунке 1.
Место нанесения знака поверки (клеймо наклейка) приведено в приложении А к описанию типа.
Рисунок 1 - Внешний вид калибраторов
средств изм»п'■/ \ Республики gg, . / М®1 докуиевтад/
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики калибраторов давления автоматических Additel 760 представлены в таблицах 1 - 3.
Таблица 1 - Измерение/воспроизведение электрических сигналов
|
Диапазон |
Разрешение |
Пределы допускаемой основной погрешности |
|
Напряжение постоянного тока | ||
|
от минус 30 до плюс 30 В (измерение) |
0,1 мВ |
± (0,01 % П + 0,005 % Д) |
|
Сила постоянного тока | ||
|
от минус 30 до плюс 30 мА (измерение) |
0,1 мкА |
± (0,01 % П + 0,005 % Д) |
|
от 0 до 24 мА (воспроизведение) |
1 мкА | |
|
Примечания 1 П - П - показание измеряемой/воспроизводимой величины, Д-диапазон измерений/воспроизведений; 2 Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур: ± (0,001 % П + 0,001 % Д)/°С. | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянным током |
10 В |
|
Габаритные размеры, мм, не более |
238x110x70 |
|
Масса, кг, не более |
1,8 |
|
Диапазон нормальных условий, °C |
от 5 до 35 |
|
Диапазон рабочих условий эксплуатации, °C |
от 0 до 5 и от плюс 35 до 50 |
|
Диапазон условий хранения, °C |
от минус 20 до плюс 70 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP54 |
Таблица 3 - Измерение давления внутренними модулями давления ADT155
|
Наименование модуля |
Диапазон |
Пределы допускаемой погрешности |
|
DP1 |
от минус 250 до плюс 250 Па |
±0,1 % Д |
|
DP2 |
от минус 500 до плюс 500 Па | |
|
DP5 |
от минус 1 до плюс 1 кПа | |
|
DP10 |
от минус 2,5 до плюс 2,5 кПа | |
|
DP20 |
от минус 5 до плюс 5 кПа |
± 0,05 % Д |
|
DP30 |
от минус 7,5 до плюс 7,5 кПа | |
|
DP50 |
от минус 16 до плюс 16 кПа | |
|
DP150 |
от минус 35 до плюс 35 кПа |
± 0,02 % Д |
|
DP300 |
от минус 70 до плюс 70 кПа | |
|
DP400 |
от минус 86 до плюс 100 кПа | |
|
DP800 |
от минус 86 до плюс 200 кПа | |
|
DP1K |
от минус 86 до плюс 250 кПа | |
|
СРЮ |
от минус 70 до плюс 70 кПа | |
|
СРЮ |
от минус 86 до плюс 100 кПа | |
|
СРЗО |
от минус 86 до плюс 200 кПа | |
|
СР35 |
от минус 86 до плюс 250 кПа | |
|
СР50 |
от минус 86 до плюс 350 кПа | |
|
СР100 |
от минус 86 до плюс 700 кПа | |
|
СР300 |
от минус 86 кПа до плюс 2 МПа | |
|
Примечание - Д - диапазон измерений давления | ||
Основные технические и метрологические характеристики калибраторов давления автоматических Additel 761 представлены в таблицах 4-7.
Таблица 4 - Измерение/воспроизведение электрических сигналов
|
Диапазон |
Разрешение |
Пределы допускаемой основной погрешности |
|
Напряжение постоянного тока | ||
|
от минус 30 до плюс 30 В (измерение) |
0,1 мВ |
±(0,01 %П + 1,5мВ) |
|
Сила постоянного тока | ||
|
от минус 30 до плюс 30 мА (измерение) |
0,1 мкА |
±(0,01 %П + 1,5 мкА) |
|
от 0 до 22 мА (воспроизведение) |
1 мкА |
± (0,02 % П + 2,2 мкА) |
|
Примечания 1 П - показание измеряемой/воспроизводимой величины; 2 Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур: ± (0,001 % П + 0,001 % Д)/°С. | ||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянным током |
10 В |
|
Габаритные размеры, мм, не более |
296x186x180 |
|
Масса, кг, не более |
7,4 |
|
Диапазон нормальных условий, °C |
от 5 до 35 |
|
Диапазон рабочих условий эксплуатации, °C |
от 0 до 50 |
|
Диапазон условий хранения, °C |
от минус 20 до плюс 60 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP54 |
Таблица 6 - Измерение давления внутренними модулями давления
|
Исполнение калибратора |
Модуль давления 1 |
Модуль давления 2 | ||
|
Диапазон |
Пределы допускаемой погрешности |
Диапазон |
Пределы допускаемой погрешности | |
|
Дифференциальное давление | ||||
|
ADT761-LLP |
от минус 250 до плюс 250 Па |
±0,1 % Д |
от минус 2,5 до плюс 2,5 кПа |
±0,1 % Д |
|
ADT761-D |
от минус 2,5 до плюс 2,5 кПа |
±0,1 % Д |
от минус 95 до плюс 100 кПа |
± 0,02 % Д |
|
Избыточное давление | ||||
|
ADT761-L |
от минус 95 до плюс 250 кПа |
± 0,02 % Д |
от 0 до 700 кПа |
± 0,02 % Д |
|
ADT761-M |
от минус 90 до плюс 250 кПа |
± 0,02 % Д |
от 0 до 2,5 МПа |
± 0,02 % Д |
|
ADT761-H |
от минус 90 до плюс 250 кПа |
± 0,02 % Д |
от 0 до 4,0 МПа |
± 0,02 % Д |
|
Избыточное/абсолютное давление | ||||
|
ADT761-LA |
от минус 95 до плюс 250 кПа |
± 0,02 % Д |
от минус 95 до плюс 700 кПа |
± 0,02 % Д |
|
от 5 до 350 кПа (абс.) |
± 0,03 % Д |
от 5 до 800 кПа (абс.) |
± 0,025 % Д | |
|
ADT761-MA |
от минус 90 до плюс 250 кПа |
± 0,02 % Д |
от минус 90 до плюс 2500 кПа |
± 0,02 % Д |
|
от 10 до 350 кПа (абс.) |
± 0,03 % Д |
от 10 до 2600 кПа (абс.) |
± 0,025 % Д | |
|
ADT761-HA |
от минус 90 до плюс 250 кПа |
± 0,02 % Д |
от минус 90 до плюс 4000 кПа |
± 0,02 % Д |
|
от 10 до 350 кПа (абс.) |
± 0,03 % д |
от 10 до 4100 кПа (абс.) |
± 0,025 % Д | |
|
Барометрическое давление | ||||
|
ADT761-BP |
от 100 до 1200 гПа |
± 0,01 % д |
- | |
|
Примечание - Д - диапазон измерений давления | ||||
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянным током |
27 В |
|
Габаритные размеры, мм, не более |
296x186x180 |
|
Масса, кг, не более |
7,4 |
|
Диапазон рабочих условий эксплуатации, °C |
от 0 до 50 |
|
Диапазон условий хранения, °C |
от минус 20 до плюс 60 |
Основные технические и метрологические характеристики внешних модулей давления Additel 160А представлены в таблицах 8 - 9.
Таблица 8 - Измерение давления внешними модулями Additel 160А
|
Наименование модуля |
Диапазон |
Пределы допускаемой погрешности |
|
Модули дифференциального д |
авления | |
|
DP1 |
± 250 Па |
±0,1 % Д |
|
DP2 |
± 500 Па | |
|
DP5 |
± 1 кПа | |
|
DP10 |
± 2,5 кПа | |
|
DP20 |
± 5 кПа |
± 0,05 % Д |
|
DP30 |
± 7,5 кПа | |
|
DP50 |
±16 кПа | |
|
DP150 |
± 35 кПа |
± 0,02 % Д |
|
DP300 |
± 70 кПа | |
|
Модули избыточного давления | ||
|
V15 |
от минус 100 до 0 кПа |
± 0,02 % Д |
|
GP2 |
от 0 до 16 кПа |
± 0,05 % Д |
|
GP5 |
от 0 до 35 кПа | |
|
GP10 |
от 0 до 70 кПа |
± 0,02 % Д |
|
GP15 |
от 0 до 100 кПа | |
|
GP30 |
от 0 до 200 кПа | |
|
GP50 |
от 0 до 350 кПа | |
|
GP100 |
от 0 до 700 кПа | |
|
GP150 |
от 0 до 1 МПа | |
|
GP300 |
от 0 до 2 МПа | |
|
GP500 |
от 0 до 3,5 МПа | |
|
GP600 |
от 0 до 4 МПа | |
|
GP1K |
от 0 до 7 МПа | |
|
GP2K |
от 0 до 14 МПа | |
|
GP3K |
от 0 до 20 МПа | |
8
ие
|
Наименование модуля |
Диапазон |
Пределы допускаемой погрешности |
|
Модули избыточного давления | ||
|
GP5K |
от 0 до 35 МПа |
± 0,02 % Д |
|
GP10K |
от 0 до 70 МПа | |
|
GP15K |
от 0 до 100 МПа |
± 0,05 % Д |
|
GP20K |
от 0 до 140 МПа | |
|
GP25K |
от 0 до 160 МПа |
±0,1 % Д |
|
GP30K |
от 0 до 200 МПа | |
|
GP36K |
от 0 до 250 МПа | |
|
Модули абсолютного давления (исполнения повышенной точности) | ||
|
AP45Q |
от 0 до 300 кПа |
± (0,005 % П + 0,005 % Д) |
|
AP100Q |
от 0 до 700 кПа | |
|
AP300Q |
от 0 до 2,0 МПа | |
|
AP400Q |
от 0 до 2,8 МПа | |
|
AP500Q |
от 0 до 3,5 МПа | |
|
AP1KQ |
от 0 до 7 МПа | |
|
AP2KQ |
от 0 до 14 МПа | |
|
AP3KQ |
от 0 до 20 МПа | |
|
AP6KQ |
от 0 до 40 МПа |
± 0,01 % Д |
|
AP10KQ |
от 0 до 70 МПа | |
|
AP15KQ |
от 0 до 100 МПа | |
|
AP20KQ |
от 0 до 140 МПа | |
|
AP30KQ |
от 0 до 200 МПа |
± 0,02 % Д |
|
Модули абсолютного давления | ||
|
АР5 |
от 0 до 35 кПа |
±0,1 % Д |
|
АР10 |
от 0 до 70 кПа | |
|
АР15 |
от 0 до 100 кПа | |
|
АРЗО |
от 0 до 200 кПа | |
|
АР50 |
от 0 до 350 кПа | |
|
АР100 |
от 0 до 700 кПа |
± 0,05 % Д (±0,1 %Д) |
|
АР300 |
от 0 до 2 МПа | |
|
АР500 |
от 0 до 3,5 МПа | |
|
АР1К |
от 0 до 7 МПа | |
|
АРЗК |
от 0 до 20 МПа | |
|
АР5К |
от 0 до 35 МПа | |
|
МО£ |
1ули избыточного давления и давления разряжения | |
|
СР2 |
от минус 16 до плюс 16 кПа |
± 0,05 % Д |
|
СР5 |
от минус 35 до плюс 35 кПа |
± 0,02 % Д |
|
СРЮ |
от минус 70 до плюс 70 кПа | |
|
СРЮ |
от минус 100 до плюс 100 кПа | |
|
СРЗО |
от минус 100 до плюс 200 кПа | |
|
СР50 |
от минус 100 до плюс 350 кПа | |
|
СР100 |
от минус 100 до плюс 700 кПа | |
|
СР150 |
от минус 100 до плюс 1 МПа | |
|
СР300 |
от минус 100 кПа до плюс 2 МПа | |
|
СР500 |
от минус 100 кПа до плюс 3,5 МПа | |
|
СР600 |
от минус 100 кПа до плюс 4 МПа | |
|
СР1К |
от минус 100 кПа до плюс 7 МПа | |
|
СР2К |
от минус 100 кПа до плюс 14 МПа | |
|
СРЗК |
от минус 100 кПа до плюс 20 МПа | |
|
СР5К |
от минус 100 кПа до плюс 35 МПа | |
|
СР10К |
от минус 100 кПа до плюс 70 МПа | |
[Государственный peecpj 11 l средств измерений / I \ Республики Беларуси / //
Продолжение таблицы 8
|
Наименование модуля |
Диапазон |
Пределы допускаемой погрешности |
|
Модуль атмосферного давления | ||
|
ВР |
от 60 кПа до 110 кПа |
40 Па |
|
Примечание - П - показание давления, Д - диапазон измерений давления | ||
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение литания постоянным током |
10 В |
|
Габаритные размеры, мм, не более |
60x220 |
|
Масса, кг, не более |
1,2 |
|
Диапазон нормальных условий, °C |
от 15 до 25 |
|
Диапазон рабочих условий эксплуатации, °C |
от минус 10 до плюс 15 и от плюс 25 до плюс 50 |
|
Диапазон условий хранения, °C |
от минус 20 до плюс 60 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплектность систем определяется индивидуальным заказом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Additel Corporation", Соединенные Штаты Америки.
ГОСТ 6651-2009 "Термопреобразователи сопротивления. Общие технические требования и методы испытаний".
СТБ ГОСТ Р 8.585-2004 "Термопары. Номинальные статические характеристики преобразования".
МРБ МП. 2784 - 2018 "Калибраторы Additel 2хх, Additel 76х, Additel 780. Методика поверки".
Заключение
Калибраторы давления автоматические Additel 76х соответствует технической документации фирмы "Additel Corporation", Соединенные Штаты Америки, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии № RU Д-US.АЖ26.В.02409 от 18.04.2018, действительна по 17.04.2023)
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ 220048, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Смотрите также
