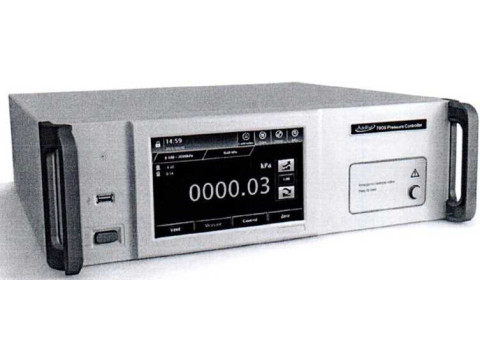

Калибраторы давления Additel 780
| Номер в ГРСИ РФ: | РБ 03 04 6551 18 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | "Additel Corporation", США |
|
Описание типа РБ 03 04 6551 18 [2018-08-29]
rb-03-04-6551-18_2018-08-29.pdf
|
Скачать |
Калибраторы давления Additel 780 (далее - калибраторы) предназначены для задания и измерения отрицательного и положительного избыточного давления и абсолютного давления при поверке и калибровке измерительных преобразователей давления и манометров.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 6551 18 |
| Наименование | Калибраторы давления Additel 780 |
| Год регистрации | 2018 |
| Номер сертификата | 11691 |
| Дата регистрации | 2018-05-03 |
| Срок действия | 2023-05-03 |
| Получатель сертификата | фирма "Additel Corporation", Соединённые Штаты Америки (US) |
Производитель / Заявитель
фирма "Additel Corporation"
Адрес: 22865 Savi Ranch Parkway Ste F, Yorba Linda, CA 92887
Контакты: Tel: 714-998-6899 Fax: 714-998-6999 www.additel.comservice@additel.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2784-2018. |
Поверители
Скачать
|
Описание типа РБ 03 04 6551 18 [2018-08-29]
rb-03-04-6551-18_2018-08-29.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы давления Additel 780 (далее - калибраторы) предназначены для задания и измерения отрицательного и положительного избыточного давления и абсолютного давления при поверке и калибровке измерительных преобразователей давления и манометров.
Калибраторы применяются в лабораторных условиях в качестве эталонных средств измерений в различных областях хозяйственной деятельности.
Описание
Принцип действия калибраторов основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов от встроенных пьезорезистивных измерительных преобразователей давления и отображении их на дисплее.
Калибраторы представляют собой портативные электронные средства измерений давления с расположенными на передней панели сенсорным экраном для задания режимов измерения или воспроизведения давления, а так же цифровой клавиатурой для набора и ввода значений физических величин.
Цветной жидкокристаллический дисплей калибратора отображает результаты измерений и воспроизведения в цифровом виде, а также отображает информацию о режиме его работы.
Калибраторы давления позволяют выполнять функции цифрового манометра и контроллера, обеспечивающего автоматический контроль и компенсацию давления при помощи специальных клапанов в пневматической системе, питающейся от независимого источника давления.
Калибраторы являются модульной системой давления с возможностью применения различных встроенных модулей давления.
Посредством интерфейсов IEEE, RS-232 возможна коммутащ^К устройствами и связь с компьютером.
Государственный реестр средств измерении Республики Беларусь
Режим работы микропроцессора устанавливается с помощью клавишного устройства.
Калибраторы выпускаются двух модификаций: Additel 780 и Additel 780S
Модификации Additel 780S отличаются отсутствием электрического модуля.
Каждая модификация имеет возможность подключения внешнего модуля давления Additel 160А.
Внешний вид калибраторов представлен на рисунке 1.
Место нанесения знака поверки (клеймо наклейка) приведено в приложении А к описанию типа.

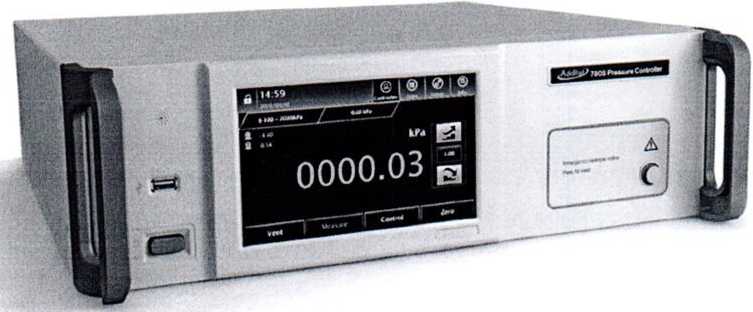

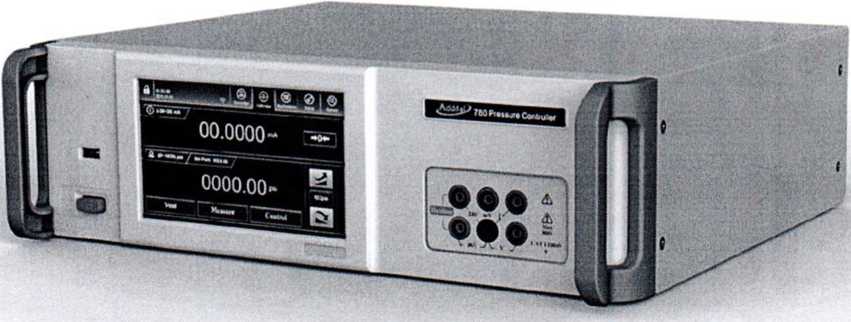

Рисунок 1 - Внешний вид калибраторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики калибраторов давления автоматических серии Additel 780 (780S) представлены в таблицах 1 - 3.
Таблица 1 - Измерение электрических сигналов
|
Диапазон |
Разрешение |
Пределы допускаемой основной погрешности |
|
Напряжение постоянного тока | ||
|
от минус 300 до плюс 300 мВ |
1 мкВ |
± (0,01 % П + 1,5 мВ) |
|
от минус 30 до плюс 30 В |
0,1 мВ |
±(0,01 %П + 1,5мкВ) |
|
Сила постоянного тока | ||
|
от минус 30 до плюс 30 мА |
0,1 мкА |
± (0,01 % П + 1,5 мкА) |
|
Примечания 1 П - показание измеряемой/воспроизводимой величины, Д-диапазон измерений/воспроизведений; 2 Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур: ± (0,001 % П + 0,001 % Д)/’С. | ||
Таблица 2 - Измерение давления внутренними модулями давления
|
Исполнение калибратора |
Тип модуля |
Диапазон |
Пределы допускаемой погрешности |
|
Мо |
цули абсолютного давления | ||
|
ADT780-1K |
AP45Q |
от 0 до 300 кПа |
± (0,005 % П + + 0,005 % Д)1) |
|
ADT780-1K |
AP100Q |
от 0 до 700 кПа | |
|
ADT780-1K (ADT780-3K) |
AP300Q |
от 0 до 2 МПа | |
|
ADT780-1K (ADT780-3K) |
AP400Q |
от 0 до 2,8 МПа | |
|
ADT780-1K (ADT780-3K) |
AP500Q |
от 0 до 3,5 МПа | |
|
ADT780-1K (ADT780-3K) |
AP1KQ |
от 0 до 7 МПа | |
|
ADT780-3K |
AP2KQ |
от 0 до 14 МПа | |
|
ADT780-3K |
AP3KQ |
от 0 до 20 МПа | |
|
Мо |
дули избыточного давления | ||
|
ADT780-1K |
СРЮ |
от минус 70 кПа до плюс 70 кПа |
± 0,02 % Д2) |
|
ADT780-1K |
СР15 |
от минус 100 кПа до плюс 100 кПа | |
|
ADT780-1K |
СРЗО |
от минус 100 кПа до плюс 200 кПа | |
|
ADT780-1K |
СР50 |
от минус 100 кПа до плюс 350 кПа | |
|
ADT780-1K |
СР100 |
от минус 100 кПа до плюс 700 кПа | |
|
ADT780-1K (ADT780-3K) |
СР300 |
от минус 100 кПа до плюс 2 МПа | |
|
ADT780-1K (ADT780-3K) |
СР500 |
от минус 100 кПа до плюс 3.5 МПа | |
|
ADT780-1K (ADT780-3K) |
СР600 |
от минус 100 кПа до плюс 4 МПа | |
|
ADT780-1К (ADT780-3K) |
СР1К |
от минус 100 кПа до плюс 7 МПа | |
|
ADT780-3K |
СР2К |
от минус 100 кПа до плюс 14 МПа | |
|
ADT780-3K |
СРЗК |
от минус 100 кПа до плюс 20 МПа | |
|
Примечания 1) исполнение повышенной точности; 2) стандартное исполнение; П - показание давления, Д - диапазон измерений давления. | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменным током, частотой 50 Гц |
от 100 до 240 В |
|
Габаритные размеры, мм, не более |
419x440x132 |
|
Масса, кг, не более |
15 |
|
Диапазон нормальных условий, °C |
ОТ 5 ДО 35т а |
|
Диапазон рабочих условий эксплуатации, °C |
от 0 до 5 и от плю^эдО/ФрхХ |
|
Диапазон условий хранения, °C |
от минус 20 до/тюс ZSrJ \ А |
Основные технические и метрологические характеристики внешних модулей давления Additel 160А представлены в таблицах 4 - 5.
Таблица 4 - Измерение давления внешними модулями Additel 160А
|
Наименование модуля |
Диапазон |
Пределы допускаемой погрешности |
|
Модули дифференциального давления | ||
|
DP1 |
± 250 Па |
±0,1 % Д |
|
DP2 |
± 500 Па | |
|
DP5 |
± 1 кПа | |
|
DP10 |
± 2,5 кПа | |
|
DP20 |
± 5 кПа |
± 0,05 % Д |
|
DP30 |
± 7,5 кПа | |
|
DP50 |
±16 кПа | |
|
DP150 |
± 35 кПа |
± 0,02 % Д |
|
DP300 |
± 70 кПа | |
|
Модули избыточного давления | ||
|
V15 |
от минус 100 до 0 кПа |
± 0,02 % Д |
|
GP2 |
от 0 до 16 кПа |
± 0,05 % Д |
|
GP5 |
от 0 до 35 кПа | |
|
GP10 |
от 0 до 70 кПа |
± 0,02 % Д |
|
GP15 |
от 0 до 100 кПа | |
|
GP30 |
от 0 до 200 кПа | |
|
GP50 |
от 0 до 350 кПа | |
|
GP100 |
от 0 до 700 кПа | |
|
GP150 |
от 0 до 1 МПа | |
|
GP300 |
от 0 до 2 МПа | |
|
GP500 |
от 0 до 3,5 МПа | |
|
GP600 |
от 0 до 4 МПа | |
|
GP1K |
от 0 до 7 МПа | |
|
GP2K |
от 0 до 14 МПа | |
|
GP3K |
от 0 до 20 МПа | |
|
Наименование модуля |
Диапазон |
Пределы допускаемой погрешности |
|
Модули избыточного давления | ||
|
GP5K |
от 0 до 35 МПа |
± 0,02 % Д |
|
GP10K |
от 0 до 70 МПа | |
|
GP15K |
от 0 до 100 МПа |
± 0,05 % Д |
|
GP20K |
от 0 до 140 МПа | |
|
GP25K |
от 0 до 160 МПа |
±0,1 %Д |
|
GP30K |
от 0 до 200 МПа | |
|
GP36K |
от 0 до 250 МПа | |
|
Модули абсолютного давления (исполнения повышенной точности) | ||
|
AP45Q |
от 0 до 300 кПа |
± (0,005 % П + 0,005 % Д) |
|
AP100Q |
от 0 до 700 кПа | |
|
AP300Q |
от 0 до 2,0 МПа | |
|
AP400Q |
от 0 до 2,8 МПа | |
|
AP500Q |
от 0 до 3,5 МПа | |
|
AP1KQ |
от 0 до 7 МПа | |
|
AP2KQ |
от 0 до 14 МПа | |
|
AP3KQ |
от 0 до 20 МПа | |
|
AP6KQ |
от 0 до 40 МПа |
± 0,01 % Д |
|
AP10KQ |
от 0 до 70 МПа | |
|
AP15KQ |
от 0 до 100 МПа | |
|
AP20KQ |
от 0 до 140 МПа | |
|
AP30KQ |
от 0 до 200 МПа |
± 0,02 % Д |
|
AP40KQ |
от 0 до 250 МПа | |
|
Модули абсолютного давления | ||
|
АР5 |
от 0 до 35 кПа |
±0,1 % Д |
|
АР10 |
от 0 до 70 кПа | |
|
АР15 |
от 0 до 100 кПа | |
|
АРЗО |
от 0 до 200 кПа | |
|
АР50 |
от 0 до 350 кПа | |
|
АР100 |
от 0 до 700 кПа |
± 0,05 % Д (±0,1 %Д) |
|
АР300 |
от 0 до 2 МПа | |
|
АР500 |
от 0 до 3,5 МПа | |
|
АР1К |
от 0 до 7 МПа | |
|
АРЗК |
от 0 до 20 МПа | |
|
АР5К |
от 0 до 35 МПа | |
|
Мод |
ули избыточного давления и давления разряжения | |
|
СР2 |
от минус 16 до плюс 16 кПа |
± 0,05 % Д |
|
СР5 |
от минус 35 до плюс 35 кПа |
± 0,02 % Д |
|
СРЮ |
от минус 70 до плюс 70 кПа | |
|
СР15 |
от минус 100 до плюс 100 кПа | |
|
СРЗО |
от минус 100 до плюс 200 кПа | |
|
СР50 |
от минус 100 до плюс 350 кПа | |
|
СР100 |
от минус 100 до плюс 700 кПа | |
|
СР150 |
от минус 100 до плюс 1 МПа | |
|
СР300 |
от минус 100 кПа до плюс 2 МПа | |
|
СР500 |
от минус 100 кПа до плюс 3,5 МПа | |
|
СР600 |
от минус 100 кПа до плюс 4 МПа | |
|
СР1К |
от минус 100 кПа до плюс 7 МПа | |
|
СР2К |
от минус 100 кПа до плюс 14 МПа | |
|
СРЗК |
от минус 100 кПа до плюс 20 МПа | |
|
СР5К |
от минус 100 кПа до плюс 35 МПа | |
|
СР10К |
от минус 100 кПа до плюс 70 МПа | |
Продолжение таблицы 4
|
Наименование модуля |
Диапазон |
Пределы допускаемой погрешности |
|
Модуль атмосферного давления | ||
|
ВР |
от 60 кПа до 110 к Па |
40 Па |
|
Примечание - П - показание давления, Д - диапазон измерений давления | ||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянным током |
10 В |
|
Габаритные размеры, мм, не более |
60x220 |
|
Масса, кг, не более |
1,2 |
|
Диапазон нормальных условий, °C |
от 15 до 25 |
|
Диапазон рабочих условий эксплуатации, °C |
от минус 10 до плюс 15 и от плюс 25 до плюс 50 |
|
Диапазон условий хранения, °C |
от минус 20 до плюс 60 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплектность систем определяется индивидуальным заказом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Additel Corporation", Соединенные Штаты Америки.
ГОСТ 6651-2009 "Термопреобразователи сопротивления. Общие технические требования и методы испытаний".
СТБ ГОСТ Р 8.585-2004 "Термопары. Номинальные статические характеристики преобразования".
МРБ МП. 2784 - 2018 "Калибраторы Additel 2хх, Additel 76х, Additel 780. Методика поверки".
Заключение
Калибраторы давления Additel 780 соответствует технической документации фирмы "Additel Corporation", Соединенные Штаты Америки, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии № RU Д-US.АЖ26.В.02409 от 18.04.2018, действительна по 17.04.2023)
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
220048, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
