Калибраторы многофункциональные серии Additel 2xx
| Номер в ГРСИ РФ: | РБ 03 13 6549 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "Additel Corporation", США |
|
Описание типа РБ 03 13 6549 18 [2018-08-29]
rb-03-13-6549-18_2018-08-29.pdf
|
Скачать |
Калибраторы многофункциональные серии Additel 2хх (далее -калибраторы) предназначены для воспроизведения и измерения электрических сигналов напряжения, силы постоянного тока, частоты, сигналов от термопреобразователей сопротивления и термопар, а также измерения отрицательного и положительного избыточного, дифференциального и абсолютного давлений с помощью внешних модулей давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6549 18 |
| Наименование | Калибраторы многофункциональные серии Additel 2xx |
| Год регистрации | 2018 |
| Номер сертификата | 11689 |
| Дата регистрации | 2018-05-03 |
| Срок действия | 2023-05-03 |
| Получатель сертификата | фирма "Additel Corporation", Соединённые Штаты Америки (US) |
Производитель / Заявитель
фирма "Additel Corporation"
Адрес: 22865 Savi Ranch Parkway Ste F, Yorba Linda, CA 92887
Контакты: Tel: 714-998-6899 Fax: 714-998-6999 www.additel.comservice@additel.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2784-2018. |
Поверители
Скачать
|
Описание типа РБ 03 13 6549 18 [2018-08-29]
rb-03-13-6549-18_2018-08-29.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы многофункциональные серии Additel 2хх (далее -калибраторы) предназначены для воспроизведения и измерения электрических сигналов напряжения, силы постоянного тока, частоты, сигналов от термопреобразователей сопротивления и термопар, а также измерения отрицательного и положительного избыточного, дифференциального и абсолютного давлений с помощью внешних модулей давления.
Калибраторы применяются в лабораторных и в полевых условиях в в различных областях хозяйственной деятельности.
Описание
Принцип действия калибраторов основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов и отображении их на дисплее.
Калибраторы представляют собой портативные электронные средства измерений электрических сигналов с расположенными на передней панели экраном и клавиатуры для задания режимов измерения или воспроизведения электрических сигналов.
Цветной жидкокристаллический дисплей калибратора отображает результаты измерений и воспроизведения в цифровом виде, а также отображает информацию о режиме его работы.
Калибраторы электрических сигналов позволяют выполнять функции мультиметра, калибратора электрических сигналов, а также источника питания.
Калибраторы являются модульной системой с возможностью применения различных внешних(опция) модулей давления.
Посредством интерфейсов RS-232 возможна коммутация^е^^эугими устройствами и связь с компьютером.
Режим работы микропроцессора устанавливается с помощью клаЙатурьц II (Государственный реестр] |
II \ средств измерении I | \\ \ Республики Беларусь / II
V Лист Т'Листов 9
Калибраторы выпускаются в шести модификациях: Additel 223А, Additel 222А, Additel 221 A, Additel 220, Additel 210 и Additel 209.
Модификации отличаются размером, диапазонами измерения и
воспроизведения электрических сигналов, сигналов термопар и
термопреобразователей сопротивления, наличием протокола Hart, функцией записи и хранения данных DL, а также возможностью подключения внешнего модуля давления Additel 160А.
Внешний вид калибраторов представлен на рисунке 1.
Место нанесения знака поверки (клеймо наклейка) приведено в приложении А к описанию типа.

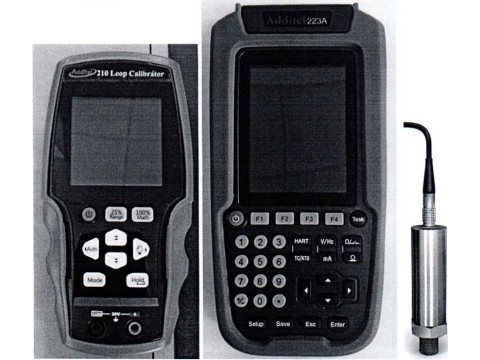

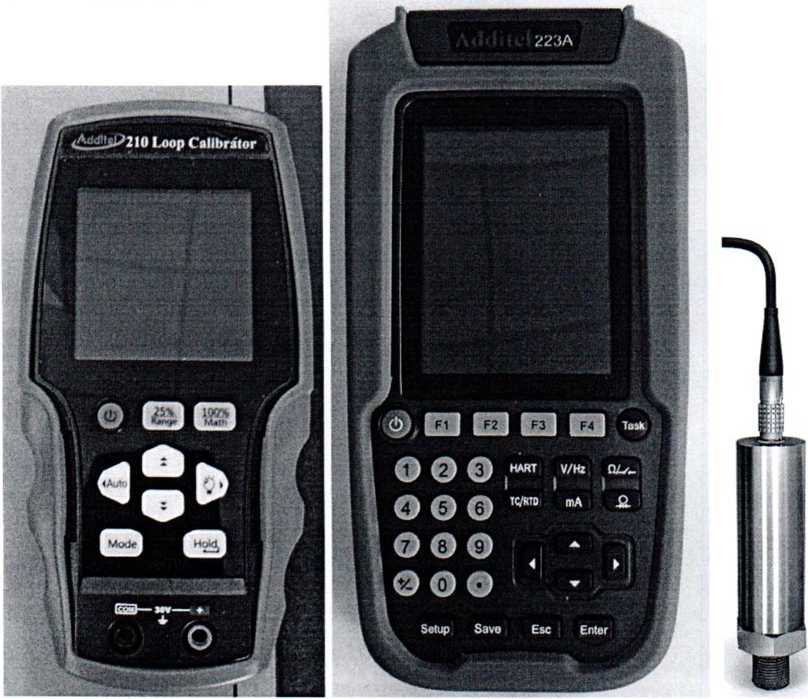

Рисунок 1 - Внешний вид калибраторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики калибраторов многофункциональных Additel 209, Additel 210 представлены в таблицах 1,2.
Таблица 1 - Измерение/воспроизведение электрических сигналов
|
Диапазон |
Разрешение |
Пределы допускаемой основной погрешности | |
|
Additel 209 |
Additel 210 | ||
|
Сила постоянного тока | |||
|
от 0 до 24 мА (измерение/воспроизведение) от 0 до 20 мА (измерение/воспроизведение) от 4 до 20 мА (измерение/воспроизведение) |
1 мкА |
± (0,03 % П + 2 мкА) |
± (0,01 % П + 2 мкА) |
|
Напряжение постоянного тока | |||
|
от 0 до 30 В (измерение) от 1 до 5 В (измерение) от 0 до 10 В (измерение) |
1 мВ |
± (0,03 % П + 2 мВ) |
± (0,01 % П + 2 мВ) |
|
Примечания 1 П - показание измеряемой/воспроизводимой величины, Д - диапазон измерений/воспроизведений; 2 Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур: ± 0,005 % Д/°С | |||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянным током |
9 В |
|
Габаритные размеры, мм, не более |
163x83x41 |
|
Масса, кг, не более |
0,35 |
|
Диапазон нормальных условий, °C |
от 10 до 30 |
|
Диапазон рабочих условий эксплуатации, °C |
от минус 10 до плюс 10 и от плюс 30 до плюс 50 |
|
Диапазон условий хранения, °C |
от минус 20 до плюс 70 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP54 |
Основные технические и метрологические характеристики калибраторов многофункциональных Additel 220 представлены в таблицах 3,4.
Таблица 3 - Измерение/воспроизведение электрических сигналов
Диапазон
Разрешение
Пределы допускаемой основной погрешности
от минус 300 до плюс 300 мВ (измерение)_____
от минус 10 до плюс 200 мВ (воспроизведение)
от минус 60 до плюс 60 В (измерение)_______
от 0 до 12 В (воспроизведение)
Напряжение постоянного тока
1 мкВ
10 мкВ 0,1 мВ
1 мВ
Сила постоянного тока
от минус 30 до плюс 30 мА (измерение) от 0 до 22 мА (воспроизведение)
0,1 мкА
1 мкА
от 0 до 2000 Ом (измерение) Примечания
Сопротивления постоянному току 0,1 Ом
± (0,01 % П + 15 мкВ) ±(0,02% П + 10,5 мкВ) ± (0,01 % П + 3 мВ) ± (0,02 % П + 0,6 мВ)
± (0,01 % П + 1,5 мкА) ±(0,02% П +1,1 мкА)
± (0,02 % П + 0,2 Ом)
1 П - показание измеряемой/воспроизводимой величины, Д - диапазон измерений/воспроизведений;
2 Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур:
± (0,001 % П + 0,0015 % Д)/°С - для режимов измерения напряжения и силы постоянного тока;
± (0,002 % П + 0,001 % Д)/°С - для режима измерения сопротивления постоянному току;
± (0,001 % П + 0,0015 % Д)/°С - для режимов воспроизведения напряжения, силы постоянного д сопротивления постоянному току. fl
сТ ан да,
Л ист 3 Ли:
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянным током |
10 В |
|
Габаритные размеры, мм, не более |
100x192x52 |
|
Масса, кг, не более |
0,70 |
|
Диапазон нормальных условий, °C |
от 15 до 25 |
|
Диапазон рабочих условий эксплуатации, °C |
от минус 10 до плюс 15 и от плюс 25 до плюс 50 |
|
Диапазон условий хранения, °C |
от минус 20 до плюс 60 |
Основные технические и метрологические характеристики калибраторов многофункциональных Additel 221 А, 222А, 223А представлены в таблицах 5 - 8.
Таблица 5 - Измерение/воспроизведение электрических сигналов
|
Диапазон |
Разрешение |
Пределы допускаемой основной погрешности |
|
Напряжение постоянного тока | ||
|
от минус 75 до плюс 75 мВ (измерение) |
0,1 мкВ |
± (0,01 % П + 3,75 мкВ) |
|
от минус 10 до плюс 75 мВ (воспроизведение) |
1 мкВ |
± (0,02 % П + 4,25 мкВ) |
|
от минус 30 до плюс 30 В (измерение) |
0,1 мВ |
±(0,01 %П + 1,5мВ) |
|
от 0 до 12 В (воспроизведение) |
0,1 мВ |
± (0,02 % П + 0,6 мВ) |
|
Сила постоянного тока | ||
|
от минус 30 до плюс 30 мА (измерение) |
0,1 мкА |
±(0,01 %П + 1,5мкА) |
|
от 0 до 22 мА (воспроизведение) |
1 мкА |
±(0,02% П +1,1 мкА) |
|
Сопротивления постоянному^гоку | ||
|
от 0 до 400 Ом (измерение) 2-х, 3-х проводная схема подключения |
1 мОм |
± (0,02 % П + 0,02 Ом) |
|
от 0 до 400 Ом (измерение) 4-х проводная схема подключения |
1 мОм |
± (0,01 % П + 0,02 Ом) |
|
от 0 до 400 Ом (воспроизведение) |
10 мОм |
± (0,02 % П + 0,02 Ом) |
|
от 0 до 4000 Ом (измерение) 2-х, 3-х проводная схема подключения |
10 мОм |
± (0,02 % П + 0,2 Ом) |
|
от 0 до 4000 Ом (измерение) 4-х проводная схема подключения |
10 мОм |
± (0,01 % П + 0,2 Ом) |
|
от 0 до 4000 Ом (воспроизведение) |
100 мОм |
± (0,03 % П + 0,4 Ом) |
|
Частота прямоугольного сигнала | ||
|
от 0 до 50000 Гц (измерение/воспроизведение) |
0,1 Гц |
± (0,005 % П + 1 Гц) |
|
Примечания 1 П - показание измеряемой/воспроизводимой величины, Д-диапазон измерений/воспроизведений; 2 Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур: ± (0,001 % П + 0,0015 % Д)/°С - для режимов измерения напряжения и силы постоянного тока; ± (0,002 % П + 0,001 % Д)/°С - для режима измерения сопротивления постоянному току; ± (0,001 % П + 0,0015 % Д)/°С - для режимов воспроизведения напряжения, силы постоянного тока, сопротивления постоянному току. 3 Для режимов измерения и воспроизведения частоты прямоугольного сигнала погрешность нормируется во всем диапазоне температур эксплуатации. | ||
Таблица 6 -
сигналов
|
Тип термопары (диапазон, °C) |
Диапазоны измерения температуры, °C |
Пределы допускаемой основной погрешности, °C (при температуре от 15°С до 25°С) | |||
|
измерение |
воспроизведение | ||||
|
S |
от минус 50 до плюс 400 |
±1,0 |
± 1,1 | ||
|
свыше 400 до 1000 |
±0,6 |
±0,6 | |||
|
свыше 1000 до 1768 |
±0,7 |
±0,8 | |||
|
R |
от минус 50 до плюс 200 |
± 1,4 |
±1,4 | ||
|
свыше 200 до 500 |
±0,6 |
±0,6 | |||
|
свыше 500 до 1768 |
±0,6 |
±0,7 | |||
|
В |
от 50 до 450 |
±3,8 | |||
|
свыше 450 до 800 |
±0,9 | ||||
|
свыше 800 до 1820 |
±0,6 |
l( f ±& | |||
Государственный реестр] средств измерений /
Шс t #> rfисто в.
|
Тип термопары |
Диапазоны измерения температуры, °C |
Пределы допускаемой основной погрешности, °C (при температуре от 15°С до 25°С) | |
|
измерение |
воспроизведение | ||
|
К |
от минус 250 до минус 200 |
±1,0 |
±1,1 |
|
свыше минус 200 до минус 100 |
± 0,4 |
±0,5 | |
|
свыше минус 100 до плюс 600 |
±0,3 |
±0,3 | |
|
свыше 600 до 1372 |
±0,4 |
±0,5 | |
|
N |
от минус 250 до минус 200 |
±1,5 |
±1,6 |
|
свыше минус 200 до минус 100 |
±0,5 |
±0,6 | |
|
свыше минус 100 до плюс 1300 |
±0,4 |
±0,5 | |
|
Е |
от минус 250 до минус 200 |
±0,6 |
±0,7 |
|
свыше минус 200 до минус 100 |
±0,3 |
±0,3 | |
|
свыше минус 100 до 0 |
±0,2 |
±0,2 | |
|
свыше 0 до 700 |
±0,2 |
±0,3 | |
|
свыше 700 до 1000 |
±0,2 |
±0,4 | |
|
J |
от минус 210 до минус 100 |
±0,3 |
±0,3 |
|
свыше минус 100 до плюс 1200 |
±0,3 |
±0,4 | |
|
Т |
от минус 250 до минус 200 |
±0,8 |
±0,9 |
|
свыше минус 200 до 0 |
±0,4 |
±0,4 | |
|
свыше 0 до 400 |
±0,2 |
±0,2 | |
Примечания
1 В таблице 5 допуск на основную погрешность для каждого типа термопары указан без учета погрешности канала компенсации термопары холодного спая.
2 Характеристики канала компенсации температуры холодного спая:
Диапазон компенсации температуры холодного спая от минус 10°С до плюс 50 °C
Пределы допускаемой основной абсолютной погрешности датчика контроля автоматической компенсации температуры холодных спаев - ± 0,1 °C;
3 Допускаемый температурный коэффициент в рабочем диапазоне температур от минус 10 °C до плюс 15 °C и от плюс 25 °C до плюс 50 °C - ± (0,001 % П + 0,0015 % Д)/°С, где П - показание измеряемой/воспроизводимой величины, Д - диапазон измерений/воспроизведений;;
4 Номинальные статические характеристики термопар в соответствии с СТБ ГОСТ Р 8.585-2004.
Таблица 7 - Измерение/воспроизведение сигналов термопар
|
Тип термопреобразователя |
Диапазоны измерения температуры, °C |
Пределы допускаемой основной погрешности, °C (при температуре от 15°С до 25°С) | ||
|
измерение |
воспроизведение | |||
|
2-х, 3-х проводная схема подключения |
4-х проводная схема подключения | |||
|
РП00 (1,385) |
от минус 200 до плюс 200 |
±0,15 |
±0,1 |
±0,15 |
|
свыше 200 до 600 |
±0,26 |
±0,16 |
±0,26 | |
|
свыше 600 до 850 |
±0,34 |
±0,20 |
±0,34 | |
|
Pt200 (1,385) |
от минус 200 до плюс 200 |
±0,37 |
±0,32 |
±0,69 |
|
свыше 200 до 600 |
±0,51 |
±0,41 |
±0,92 | |
|
свыше 600 до 850 |
±0,61 |
±0,48 |
±1,08 | |
|
Pt500 (1,385) |
от минус 200 до плюс 200 |
±0,20 |
±0,16 |
±0,36 |
|
свыше 200 до 600 |
±0,32 |
±0,22 |
±0,54 | |
|
свыше 600 до 850 |
±0,40 |
±0,27 | ||
|
РПООО |
от минус 200 до плюс 200 |
±0,1 |
±0,05 |
ZwaheX |
|
(1,385) |
свыше zuu до оии свыше 600 до 850 |
± u,z ±0,27 |
± и, IU // ±0,14 |
/ \ | ||
|
республики Беларуси, / | ||||||
v. \Для документов/ // Лист 5 Листов 9
|
Тип термопреобразователя (диапазон, °C) |
Диапазоны измерения температуры, °C |
Пределы допускаемой основной погрешности, °C (при температуре от 15°С до 25°С) | ||
|
измерение |
воспроизведение | |||
|
2-х, 3-х проводная схема подключения |
4-х проводная схема подключения | |||
|
Си50 (4,28) |
от минус 50 до плюс 100 |
±0,17 |
±0,13 |
±0,17 |
|
СиЮО (4,28) |
от минус 50 до плюс 100 |
±0,12 |
±0,09 |
±0,12 |
|
Примечания 1 П - показание измеряемой/воспроизводимой величины, Д-диапазон измерений/воспроизведений; 2 Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур: ± (0,002 % П + 0,001 % Д)/°С - для режима измерения; ± (0,001 % П + 0,0015 % Д)/°С - для режима воспроизведения. 4 Номинальные статические характеристики термопар в соответствии с ГОСТ 6651-2009. | ||||
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянным током |
10 В |
|
Габаритные размеры, мм, не более |
100x192x52 |
|
Масса, кг, не более |
0,70 |
|
Диапазон нормальных условий, °C |
от 15 до 25 |
|
Диапазон рабочих условий эксплуатации, °C |
от минус 10 до плюс 15 и от плюс 25 до плюс 50 |
|
Диапазон условий хранения, °C |
от минус 20 до плюс 60 |
Основные технические и метрологические характеристики внешних модулей давления
Additel 160А представлены в таблицах 9-10.
Таблица 9 - Измерение давления внешними модулями Additel 160А
|
Наименование модуля |
Диапазон |
Пределы допускаемой погрешности | ||
|
Модули дифференциального давления | ||||
|
DP1 |
± 250 Па |
±0,1 % Д | ||
|
DP2 |
± 500 Па | |||
|
DP5 |
± 1 кПа | |||
|
DP10 |
± 2,5 кПа | |||
|
DP20 |
± 5 кПа |
± 0,05 % Д | ||
|
DP30 |
± 7,5 кПа | |||
|
DP50 |
±16 кПа | |||
|
DP150 |
± 35 кПа |
± 0,02 % Д | ||
|
DP300 |
± 70 кПа | |||
|
Модули избыточного д |
авления | |||
|
V15 |
от минус 100 до 0 кПа |
± 0,02 % Д | ||
|
GP2 |
от 0 до 16 кПа |
± 0,05 % Д | ||
|
GP5 |
от 0 до 35 кПа | |||
|
GP10 |
от 0 до 70 кПа |
± 0,02 % Д |
Государственный реестр средств измерений | |
|
GP15 |
от 0 до 100 кПа | |||
|
GP30 |
от 0 до 200 кПа | |||
|
GP50 |
от 0 до 350 кПа | |||
|
GP100 |
от 0 до 700 кПа | |||
|
GP150 |
от 0 до 1 МПа | |||
|
GP300 |
от 0 до 2 МПа | |||
|
GP500 |
от 0 до 3,5 МПа | |||
|
GP600 |
от 0 до 4 МПа | |||
|
GP1K |
от 0 до 7 МПа | |||
|
GP2K |
от 0 до 14 МПа | |||
|
GP3K |
от 0 до 20 МПа | |||
хХ \Для документов ЛИСТб ЛиСГО.
9
|
Наименование модуля |
Диапазон |
Пределы допускаемой погрешности |
|
Модули избыточного давления | ||
|
GP5K |
от 0 до 35 МПа |
± 0,02 % Д |
|
GP10K |
от 0 до 70 МПа | |
|
GP15K |
от 0 до 100 МПа |
± 0,05 % Д |
|
GP20K |
от 0 до 140 МПа | |
|
GP25K |
от 0 до 160 МПа |
± 0,1 % Д |
|
GP30K |
от 0 до 200 МПа | |
|
GP36K |
от 0 до 250 МПа | |
|
Модули абсолютного давления (исполнения повышенной точности) | ||
|
AP45Q |
от 0 до 300 кПа |
± (0,005 % П + 0,005 % Д) |
|
AP100Q |
от 0 до 700 кПа | |
|
AP300Q |
от 0 до 2,0 МПа | |
|
AP400Q |
от 0 до 2,8 МПа | |
|
AP500Q |
от 0 до 3,5 МПа | |
|
AP1KQ |
от 0 до 7 МПа | |
|
AP2KQ |
от 0 до 14 МПа | |
|
AP3KQ |
от 0 до 20 МПа | |
|
AP6KQ |
от 0 до 40 МПа |
± 0,01 % Д |
|
AP10KQ |
от 0 до 70 МПа | |
|
AP15KQ |
от 0 до 100 МПа | |
|
AP20KQ |
от 0 до 140 МПа | |
|
AP30KQ |
от 0 до 200 МПа |
± 0,02 % Д |
|
Модули абсолютного давления | ||
|
АР5 |
от 0 до 35 кПа |
±0,1 % Д |
|
АР10 |
от 0 до 70 кПа | |
|
АР15 |
от 0 до 100 кПа | |
|
АРЗО |
от 0 до 200 кПа | |
|
АР50 |
от 0 до 350 кПа | |
|
АР 100 |
от 0 до 700 кПа |
± 0,05 % Д (±0,1 %Д) |
|
АР300 |
от 0 до 2 МПа | |
|
АР500 |
от 0 до 3,5 МПа | |
|
АР1К |
от 0 до 7 МПа | |
|
АРЗК |
от 0 до 20 МПа | |
|
АР5К |
от 0 до 35 МПа | |
|
Модули избыточного давления и давления разряжения | ||
|
СР2 |
от минус 16 до плюс 16 кПа |
± 0,05 % Д |
|
СР5 |
от минус 35 до плюс 35 кПа |
± 0,02 % Д /ИЖ |
|
СРЮ |
от минус 70 до плюс 70 кПа | |
|
СРЮ |
от минус 100 до плюс 100 кПа | |
|
СРЗО |
от минус 100 до плюс 200 кПа | |
|
СР50 |
от минус 100 до плюс 350 кПа | |
|
СР100 |
от минус 100 до плюс 700 кПа | |
|
СР150 |
от минус 100 до плюс 1 МПа | |
|
СР300 |
от минус 100 кПа до плюс 2 МПа | |
|
СР500 |
от минус 100 кПа до плюс 3,5 МПа | |
|
СР600 |
от минус 100 кПа до плюс 4 МПа | |
|
СР1К |
от минус 100 кПа до плюс 7 МПа | |
|
СР2К |
от минус 100 кПа до плюс 14 МПа | |
|
СРЗК |
от минус 100 кПа до плюс 20 МПа | |
|
СР5К |
от минус 100 кПа до плюс 35 МПа | |
|
СР10К |
от минус 100 кПа до плюс 70 МПа | |
Г°2^₽егее"“ий |«е.в
1ЗСТубЛИ«И бвлау / л^т-тЦ ^<$/3 _, f-4/fcA
|
Наименование модуля |
Диапазон |
Пределы допускаемой погрешности |
|
Модуль атмосферного давления | ||
|
ВР |
от 60 кПа до 110 к Па |
40 Па |
|
1 П - показание давления, Д - диапазон измерений давления | ||
|
Таблица 10 - Основные технические характе |
ристики |
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянным током |
10 В |
|
Габаритные размеры, мм, не более |
60*220 |
|
Масса, кг, не более |
1,2 |
|
Диапазон нормальных условий, °C |
от 15 до 25 |
|
Диапазон рабочих условий эксплуатации, °C |
от минус 10 до плюс 15 и от плюс 25 до плюс 50 |
|
Диапазон условий хранения, °C |
от минус 20 до плюс 60 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплектность систем определяется индивидуальным заказом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Additel Corporation", Соединенные Штаты Америки.
ГОСТ 6651-2009 "Термопреобразователи сопротивления. Общие технические требования и методы испытаний".
СТБ ГОСТ Р 8.585-2004 "Термопары. Номинальные статические характеристики преобразования".
МРБ МП. 2784 - 2018 "Калибраторы Additel 2хх, Additel 76х, Additel 780. Методика поверки".
Заключение
Калибраторы многофункциональные серии Additel 2хх соответствует технической документации фирмы "Additel Corporation", Соединенные Штаты Америки, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии № RU Д-US.АЖ26.В.02409 от 18.04.2018, действительна по 17.04.2023)
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ 220048, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Смотрите также
