Тестеры оптические FХ85

Назначение

Тестеры оптические FX85 (далее - прибор FX85) предназначены для измерения оптической мощности, затухания и обратных потерь в оптических волокнах (ОВ), волоконно-оптических компонентах, их соединениях, генерации непрерывного стабилизированного излучения на фиксированных динах волн в диапазоне от 650 нм до 1625 нм, передачи и приема речи.

Приборы FX85 могут выполнять функции следующих приборов:

- измерителя оптической мощности;

- источника оптического излучения;

- измерителя обратных потерь;

- источника видимого излучения;

- оптического переговорного устройства.

Область применения: приборы FX85 могут использоваться при производстве ОВ и оптических кабелей связи, а также при монтаже и эксплуатации волоконно-оптических линий связи (ВОЛС).

Приборы FX85 могут работать в лабораторных и полевых условиях.

Описание

Принцип работы измерителя мощности приборов FX85 основан на преобразовании оптического сигнала в электрический с помощью фотодиода.

Принцип работы источника оптического излучения приборов FX85 основан на преобразовании электрического сигнала в оптический с помощью лазерного диода. Принцип работы измерителя обратных потерь приборов FX85 основан на измерении рассеянного назад и отраженного оптического сигнала.

Для измерения оптической мощности в качестве оптоэлектронного преобразователя используется InGaAs pin-фотодиод. Ток фотодиода усиливается и преобразуется в цифровую форму с помощью АЦП. Полученный цифровой сигнал обрабатывается микропроцессором, измеренное значение оптической мощности выводится на экран.

Государстзенньй реестр] I средств измерений I \ Республики Беларусь /

Для организации работы приборов FX85 в качестве оптического переговорного устройства применяется цифровая модуляция мощности лазерного диода звуковым сигналом. В комплект поставки приборов FX85 со встроенной функцией переговорного устройства дополнительно входит телефонная гарнитура.

Приборы FX85 выпускаются в исполнениях, указанных в таблице 1. Таблица 1

Каждое исполнение может выпускаться в нескольких модификациях, обозначаемых в общем виде следующим образом:

FX85 PMx-ORL-LSy-PM3-VFL-TS1,

где РМх - обозначение измерителя оптической мощности модификации РМ1 или РМ2 (х=1 или 2);

ORL - обозначение измерителя обратных потерь;

LSy - обозначение источника оптического излучения (значения параметра у указаны в таблице 5);

РМЗ- обозначение измерителя оптической мощности модификации РМЗ;

VFL - обозначение источника видимого излучения;

TS1 - обозначение оптического переговорного устройства.

Примечания

1 Последовательность указания опций PM, LS, ORL, TS, VFL в обозначении модификации прибора FX85 произвольная. Если какая-либо опция отсутствует в конкретном приборе FX85, ее обозначение отсутствует в обозначении модификации.

2 Измеритель обратных потерь всегда выполняет функцию источника оптического излучения.

3 Измеритель оптической мощности РМЗ может быть реализован только в качестве опции измерителя обратных потерь.

4 В прибор FX85, содержащий источник оптического излучения LS1585 может быть установлен или измеритель оптической мощности РМ1 (или РМ2), или источник видимого излучения VFL.

В модификации РМ1 измерителя оптической мощности падающее излучение попадает непосредственно на фотодиод.

В модификации РМ2 измерителя оптической мощности фотодиод имеет ослабляющий фильтр, что позволяет увеличить максимальное значение измеряемой мощности.

В модификациях РМ1 и РМ2 измерителя оптической мощности фотодиод встроен в оптический разъем, расположенный на верхней панели прибора FX85.

В модификации РМЗ измерителя оптической мощности, который является частью измерителя обратных потерь, принимаемое излучение попадает на фотодиод через оптический разветвитель.

В качестве источников излучения используются лазерные диоды, мощность каждого из которых стабилизирована с помощью фотодиода обратной связи.

\\ \ PecnytFHMi Беларусь 1 I]

V \Для документов/ #

Источник излучения имеет два режима работы: непрерывный и с модуляцией мощности импульсным сигналом с частотами 270, 1000 и 2000 Гц.

Измеритель оптической мощности прибора FX85 имеет режим автоматического определения длины волны источника оптического излучения.

В измерителе обратных потерь прибора FX85 излучение, генерируемое одним из лазеров прибора, через оптический разветвитель вводится в измеряемое ОВ или волоконно-оптическое устройство. Рассеянное назад и отраженное излучение через другое плечо разветвителя подается на измеритель оптической мощности. Уровень принятой мощности сравнивается с калибровочными значениями, записанными в памяти прибора FX85, и на экране отображается рассчитанное значение обратных потерь.

Измеритель обратных потерь всегда выполняет функции источника оптического излучения. Кроме того, в нем в качестве опции может быть реализован режим измерителя оптической мощности модификации РМЗ.

Выходной разъем измерителя обратных потерь всегда имеет тип **/АРС.

В оптическом переговорном устройстве модулированный сигнал, генерируемый одним из лазеров прибора FX85, через оптический разветвитель вводится в ОВ, по которому осуществляется связь. Через другое плечо разветвителя принимается аналогичный сигнал второго прибора FX85, установленного на противоположном конце ОВ. Связь осуществляется в дуплексном режиме.

Приборы FX85 позволяют хранить до 1920 значений результатов измерений.

Приборы FX85 имеют режимы установки времени и даты, времени автоматического отключения, включения звукового сигнала при нажатии кнопок.

В корпусе прибора FX85 расположены:

- источник оптического излучения;

- измеритель оптической мощности;

- измеритель обратных потерь;

- источник видимого излучения;

- оптическое переговорное устройство;

- импульсный преобразователь напряжения;

- электронные узлы для управления процессом измерения и хранения информации, преобразования аналогового звукового сигнала в цифровую форму и обратно;

- аккумуляторная батарея.

На передней панели прибора FX85 расположены:

- экран для отображения информации;

- кнопки управления;

- индикаторный светодиод включения прибора.

Внешний вид прибора FX85 показан на рисунке 1.

Место нанесения знака поверки приведено в приложении А настоящего описания типа.

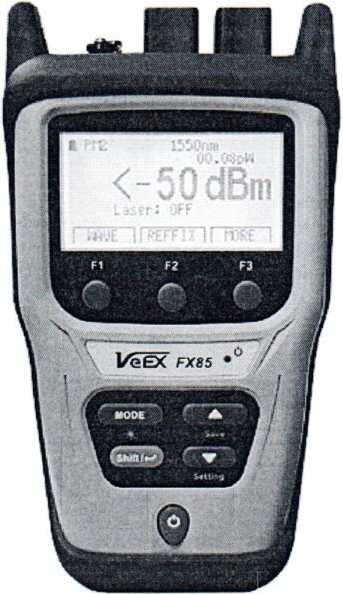

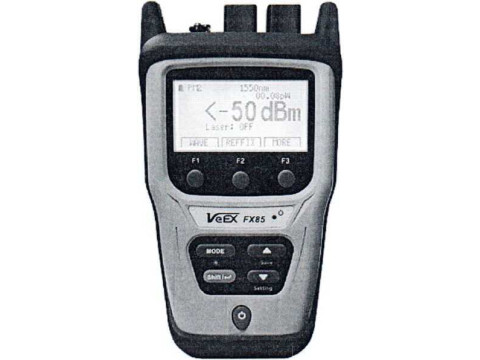

Рисунок 1. Внешний вид прибора FX85

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазоны измерений и показаний измерителей оптической мощности

приборов FX85 на длинах волн калибровки (градуировки) указаны в таблице 2. Таблица 2

Приборы FX85 отображают значения измеренных величи единицах:

- оптическую мощность - в мВт, мкВт, нВт и пВт четырьмя ц|

- уровень оптической мощности относительно 1 мВт в единицах дБм с дискретностью 0,01 дБм;

- уровень оптической мощности относительно опорного значения в единицах дБ с дискретностью 0,01 дБ;

- обратные потери в единицах дБ с дискретностью 0,01 дБ.

Пределы допускаемой относительной погрешности при измерении оптической мощности на длинах волн калибровки (градуировки) указаны в таблице 3.

Таблица 3

Пределы допускаемой относительной погрешности при измерении относи

тельных уровней оптической мощности указаны в таблице 4. Таблица 4

Диапазон измерения обратных потерь составляет от минус 60 до минус 14 Б.

Пределы допускаемой абсолютной погрешности при измерении обратных потерь составляют:

а) ±0,5 дБ в диапазоне от минус 50 до минус 14 дБ;

б) ±1 дБ   в диапазоне от минус 60 до минус 50 дБ.

Длины волн источников оптического излучения, тип подключаемого ОВ, уровень мощности и нестабильность уровня мощности излучения указаны в таблице 5.

Таблица 5________________________________________________________

Продолжение таблицы 5

Приборы FX85 обеспечивают непрерывный или импульсный режимы работы источника оптического излучения с частотой модуляции 270 Гц ± 5 %, 1 кГц ± 5 % , 2 кГц ±5 %.

Измеритель оптической мощности приборов FX85 имеет режим автоматического определения длины волны источника оптического излучения.

Минимальное значение уровня оптической мощности, при котором возможно автоматическое определение длины волны источника оптического излучения прибора FX85, должно быть не более:

- минус 40 дБм для модификаций РМ1 и РМЗ;

- минус 20 дБм для модификации РМ2.

Устройство переговорное оптическое работоспособно при затухании между двумя приборами FX85 не более 40 дБ.

Технические характеристики источника видимого излучения указаны в таблице 6.

Таблица 6_________________________________________________________

Для присоединения ОВ к измерителю оптической мощности модификаций РМ1 или РМ2 на приборе FX85 установлен универсальный сменный оптический адаптер. В комплект поставки могут входить также адаптеры типа FC, ST, SC, LC (оговаривается при заказе прибора FX85).

Для присоединения ОВ к источнику оптического излучения и/или переговорному оптическому устройству на приборе FX85 установлен фиксированный или сменный оптический адаптер. Тип адаптеров может быть FC, ST, SC или LC (тип фиксированного адаптера или сменных адаптеров, входящих в комплект поставки прибора FX85, оговаривается при заказе).

Для присоединения ОВ к измерителю обратных потерь на установлен фиксированный оптический адаптер типа FC, ST, (оговаривается при заказе прибора FX85).

приборе FX85

SC или LC

Адаптеры источника оптического излучения или устройства оптического могут быть типа */UPC или */АРС. Адаптеры измерит

пе

верного эратных

потерь могут быть только типа */АРС.

Для присоединения ОВ к источнику видимого излучения на приборе FX85 установлен универсальный оптический адаптер.

Питание прибора FX85 осуществляется от:

- встроенной аккумуляторной батареи с номинальным напряжением 3,7 В и емкостью не менее 3,1 А-ч;

- сети переменного тока с напряжением (230±23) В и частотой (50,0±0,4) Гц с помощью зарядного устройства с выходным напряжением 5 В и током 2 А, входящего в комплект поставки.

Ток, потребляемый от зарядного устройства с выходным напряжением 5 В, составляет не более 1,95 А.

Время полного заряда аккумуляторной батареи выключенного прибора FX85 составляет от 2 до 3,5 часов.

Время установления рабочего режима составляет не более 15 мин.

Время непрерывной работы от полностью заряженной аккумуляторной батареи составляет не менее 50 ч.

Время перерыва до повторного включения после полного цикла непрерывной работы не менее 15 мин.

Габаритные размеры прибора FX85 188 х 105 х 58 мм.

Масса прибора FX85 не более 0,6 кг.

Приборы FX85 устойчивы к воздействию следующих климатических факторов:

- температуры окружающего воздуха от минус 10 до плюс 50 °C;

- относительной влажности воздуха 90 % при 25 °C;

- атмосферного давления от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.).

Приборы FX85 в транспортной таре прочны к воздействию следующих факторов:

- температуры окружающего воздуха от минус 25 до плюс 55 °C;

- относительной влажности воздуха 95 % при температуре 25 °C;

- атмосферного давления от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.);

- транспортной тряски при 80 - 120 ударах в минуту, максимальном ускорении 30 м/с2 и продолжительности воздействия 1 ч.

Приборы FX85 соответствуют следующим требованиям электромагнитной совместимости:

а) устойчивости к электромагнитным воздействиям в соответствии с СТБ ГОСТ Р 51522-2001:

- электростатическому разряду, испытательный уровень 2, критерий качества функционирования В;

- наносекундным импульсным помехам, испытательный уровень 2, критерий качества функционирования В;

- микросекундным импульсным помехам большой энергии, 2 класс условий эксплуатации, критерий качества функционирования А;

- провалам и прерываниям напряжения сети электропитания, 2 класс, критерий качества функционирования А;

- устойчивости к кондуктивным помехам, наведенным радиочастотным электромагнитным полем, испытательный уровень 2, критерий качества функционирования А;

- устойчивости к радиочастотному электромагнитному полю, степень жесткости 3, критерий качества функционирования А.

б) эмиссии гармонических составляющих тока по СТБ МЭК 61000-3-2-2006 для класса А;

в) колебаниям напряжения и фликеру, вызываемых СТБ IEC 61000-3-3-2011.

Уровень индустриальных помех, создаваемых при работе прибора FX85, не превышает значений, установленных СТБ ГОСТ Р 51522-2001 для класса В.

Степень защиты оболочки прибора FX85 соответствует IP 40 по ГОСТ 14254-2015.

Надёжность прибора FX85 в условиях и режимах эксплуатации, установленных в ТУ, соответствует следующим значениями показателей:

- средняя наработка на отказ - не менее 5-103 ч;

- средний срок службы не менее 10 лет.

Знак утверждения типа

Знак утверждения типа наносят в виде наклейки на заднюю панель прибора FX85 методом наклеивания, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки прибора FX85 указан в таблице 7.

Таблица 7

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".

ТУ BY 100003325.018-2018 "Тестеры оптические FX85. Технические условия".

МРБ МП. 2786-2018 "Тестеры оптические FX85. Методика поверки".

Заключение

Тестеры оптические FX85 соответствуют требованиям ГОСТ 22261-94, ТУ BY 100003325.018-2018.

Тестеры соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии ЕАЭС № BY/112 11.01. ТР004 003 26974 от 07.05.2018).

Межповерочный интервал - не более 12 месяцев.
