Генераторы сигналов посадки и навигации ILS, VOR ГСПН-1
| Номер в ГРСИ РФ: | РБ 03 16 6356 17 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | ООО НПО "РАДИОТЕХНИЧЕСКИЕ СИСТЕМЫ" (РТС), г. Челябинск |
|
Описание типа РБ 03 16 6356 17 [2017-11-24]
rb-03-16-6356-17_2017-11-24.pdf
|
Скачать |
Генераторы сигналов посадки и навигации ILS, VOR «ГСПН-1» предназначены для формирования СВЧ колебаний с различными видами модуляции, соответствующих международным форматам сигналов U.S, VOR.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 6356 17 |
| Наименование | Генераторы сигналов посадки и навигации ILS, VOR ГСПН-1 |
| Год регистрации | 2017 |
| Номер сертификата | 11242 |
| Дата регистрации | 2017-07-27 |
| Срок действия | 2022-06-08 |
| Получатель сертификата | ООО НПО "РТС", г. Челябинск, Россия (RU) |
Производитель / Заявитель
ООО НПО "РТС"
Адрес: 454005, г. Челябинск, ул. Монакова, д. 1
Контакты: Тел/факс: (351)729-81-31 E-Mail: rts@nports.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по РАПГ.461512.042 МП (2012 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО "РТС-Метрология", г. Челябинск (аттестат аккредитации - №RA.RU.311826, шифр поверительного клейма - ДБО)(НТК №07-17). |
Поверители
Скачать
|
Описание типа РБ 03 16 6356 17 [2017-11-24]
rb-03-16-6356-17_2017-11-24.pdf
|
Скачать |
Описание типа
Назначение
Генераторы сигналов посадки и навигации ILS, VOR «ГСПН-1» предназначены для формирования СВЧ колебаний с различными видами модуляции, соответствующих международным форматам сигналов U.S, VOR.
Описание
Конструктивно генераторы сигналов посадки и навигации ILS, VOR «ГСПН-1» выполнены в виде портативного прибора настольного исполнения. На лицевой панели генератора сигналов посадки и навигации ILS, VOR «ГСПН-1» размещается табло цифрового индикатора и кнопки управления.
Генераторы сигналов посадки и навигации ILS, VOR ГСПН-1 имеют выходной разъем для подключения высокочастотного кабеля, разъем для подключения питания и разъем USB для связи с компьютером.
Принцип действия генераторов сигналов посадки и навигации ILS, VOR «ГСПН-1» основан на формировании амплитудно-модулированного высокочастотного сигнала методом прямого цифрового синтеза.
От несанкционированного доступа генераторы сигналов посадки и навигации ILS, VOR «ГСПН-1» защищены фирменной наклейкой.

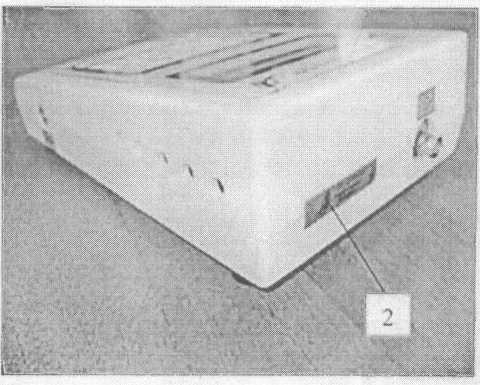

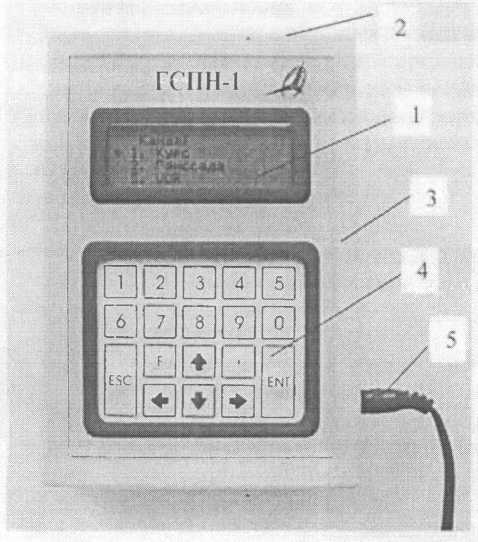

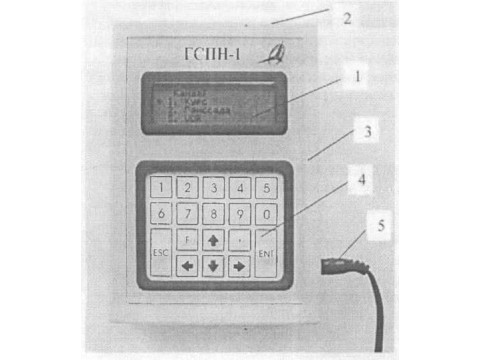

I - Табло цифрового индикатора
2 - Место пломбирования от несанкционированного доступа
3 - Корпус
4 Клавиатура
5 - Кабель питания
Рисунок 1 — Внешний вид генератора сигналов посадки и навигации ILS, VOR «ГСПН-1»
Программное обеспечение
Встроенное программное обеспечение выполняет функции задания режимов работы, выбора конкретных параметров выходного сигнала и вывода информации на табло цифрового индикатора.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечениями трольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ГС11Н-1 |
Synth 1LS VOR.out |
2.1 |
e71fBd618068518 e3652abtb793761f 2 |
MD5 |
Защита программного обеспечение от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Диапазон частот:
режим Kypc/VOR, МГн от 108*0 до 112,0.
режим Глиссада, МГц от 329,0 до 335,0.
Пределы допускаемой относительной погрешности установки несущей частоты ±10'6.
Динамический диапазон выходного сигнала, дБ (1 мВт) от минус 113 до 7.
Пределы допускаемой абсолютной погрешности установки
уровня мощности выходного сигнала несущей частоты, дБ (1 мВт) ± I.
Пределы допускаемой абсолютной погрешности формирования парциальных коэффициентов амплитудной модуляции (М) модулирующих частот (90,0 А 2,3) Гц и (150,0 ± 3,8) Гц, их суммы (СМ) и разности (РМ)
в режиме Kypc/VOR, %:
±(0,1 +5-10‘3-А); ±(0,02+ 8-10'3-|А|); ± (0,05 + 8 10'3 |А|);
±(0,2+ 510‘3 А);
±(0,03+8-1ЖЗДг ± (0,1 + 8-Ю'3 ш
М.СМ
РМ в диапазоне от минус 5 до 5 %
РМ в диапазоне от минус 50 до 50 % в режиме Глиссада, %:
М, СМ
РМ в диапазоне от минус 10 до 10 %
РМ в диапазоне от минус 100 до 100 %
где А - задаваемое значение параметров М, СМ, РМ в %.
Пределы допускаемой абсолютной погрешности формирования разности фаз модулирующих сигналов 90 Гц и 150 Гц в диапазоне от минус 32 до 32° относительно частоты 150 Гц, градус
Коэффициент гармоник модулирующих сигналов частот 90 Гц и 150 Гц, %, не более I. Относительный уровень второй гармоники частоты 90 Гц (180 Гц), %, не более
Номинальное значение волнового сопротивления выхода. Ом
КСВН выхода:
на частотах от 108,0 до 112,0 МГц, не более
на частотах от 329 до 335 МГц, не более
Уровень паразитных спектральных составляющих, отстоящих от несущей частоты на 50 кГц и более, дБ, не более минус 50.
|
ЛИСТ J№ J всего листов 5 | |
|
Время установления рабочего режима, мин, не более |
2. |
|
Время непрерывной работы в рабочих условиях, ч, нс менее |
24. |
|
Тип выходного разъема Напряжение питания от сети переменного |
СР50, розетка. |
|
тока частотой от 48 до 62 Гц, В |
от 100 до 240. |
|
Мощность, потребляемая от сети 220 В 50 Гц, В-A, не более Масса, кг, не более: |
30. |
|
— без упаковки |
1,2; |
|
— в упаковке, с ЭД и ЗИ Габаритные размеры (длинна х ширина х высота), мм, не более: |
5,0. |
|
— без упаковки |
130x260x70; |
|
— в упаковке |
260x360x200. |
|
Средняя наработка ла отказ, ч, не менее Рабочие условия эксплуатации: |
6000. |
|
— температура окружающего воздуха, °C — относительная влажность окружающего воздуха |
от минус 10 до 40; |
|
при температуре 25°С, %, не более |
93; |
|
— атмосферное давление, кПа (мм рт. ст.) |
от 70 до 106,7 (от 460 до 800). |
Знак утверждения типа
Знак утверждения типа наносится методом офсетной печати на маркировочный ярлык, расположенный на задней панели корпуса, и типографским способом на титульные листы эксплуатационной документации (РАПГ.461512,042РЭ. РАПГ.461512.042ФО).
Комплектность
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов посадки и навигации ILS, VOR «ГСПН-1» |
РАПГ.461512.042 |
1 |
|
Источник питания с кабелем |
РАПГ.469345.001 | |
|
Упаковка картонная |
РАНГ,469345.002 | |
|
Формуляр (книга) |
РАПГ.461512.042ФО |
] |
|
Руководство по эксплуатации (книга) |
РАПГ.461512.042РЭ |
1 |
|
Программное обеспечение на CD-диске для ПЭВМ |
РАПГ.461512.042ПО | |
|
Методика поверки |
РАПГ.461512.042 МП |
Поверка
Осуществляется в соответствии с документом «Генератор сигналов посадки и навигации ILS, VOR «ГСПН-1». Методика поверки» РАПГ.461512.042 МП, утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 25 января 2012 года.
Основные средства поверки
|
Наименование средства поверки |
Тип |
Регистрационный номер |
Метрологические характеристики |
|
Частотомер электронносчетный вычислительный |
43-64 |
./■9135-83 |
Диапазон измерений частот от 0,005 Гц до 1 ГГц, пределы допускаемой относительной погрешности ± 5-Ю’7 |
|
Стандарт частоты |
41-50 |
) 4688-75 |
Опорные частоты 0,1; 1,0; 5,0 МГц, пределы допускаемой относительной погрешности ± 1-10'10 |
|
Наименование среде 1ва поверки |
Тип |
Регистрационный номер |
Метрологи чес кие характеристики |
|
Анализатор спектра |
Anritsu MS2721B |
35715—07 |
Диапазон частот от 9 кГц до 7 ГТц. пределы допускаемой абсолютной погрешности измерений уровня мощности ± 0,5 дБ |
|
Установка поверочная для средств измерений коэффициента амплитудной j модуляции |
РЭКАМ |
27049-04 |
Диапазон частот от 10 кГц до 500 МГц, диапазон измеряемых коэффициентов АМ от 0,1 до 100, пределы допускаемой относительной погрешности измерения коэффициентов АМ ± 0,3 % |
|
Измеригель нелинейных искажений |
СК6-13 |
10227-85 |
Диапазон частот от 10 Гц до 120 кГц, диапазон измеряемых коэффициентов нелинейных искажений Кг от 0,01 до 100 %, пределы допускаемой абсолютной погрешности ± 0,1 Кг |
|
Ваттметр поглошаемой мощности |
МЗ-54 |
7058-79 |
Диапазон частот от 0 до 18 ГГц, пределы допускаемой относительной погрешности измерений ± 4 % |
|
Набор мер КСВН и полного сопротивления |
ЭК9-140 |
36021-07 |
Диапазон частот от 0 до 4,0 ГГц, Пределы допускаемой относительной погрешности ± 1 % |
|
Г енератор сигналов высокочастотный |
Г4-176 |
11207-88 |
Диапазон частот от 100 кГц до 1 ГГц, выходное напряжение до 1 В, пределы допускаемой относительной по- грешности установки частоты ± 1>10’5 |
|
Осциллограф цифровой запоминающий |
Wave Runner 104Xi |
34580-06 |
Диапазон частот от 0 до 1 ГГ ц, пределы допускаемой погрешности измерений ± 2 % |
|
Генератор сигналов сложной формы |
AFG3102 |
32620—06 |
Диапазон частот от 1 мкГц до 10 МГц, дискретность установки частоты 1 мкГц, пределы допускаемой относительной погрешности ± 1 ■ 10"6 |
Сведении о методиках (методах) измерений
«Генератор сигналов посадки и навигации ILS, VOR «ГСПН-1». Руководство по эксплуатации». РАПГ.461512.042РЭ. Раздел 2.2.5.
Нормативные документы
1 Конвенция о Международной Гражданской Авиации. Приложение 10. Том 1. Радионавигационные средства.
2 «Генератор сигналов посадки и навигации ILS, VOR ГСПН-1. Технические условия» РАПГ.461512.042ТУ, введены в действие в октябре 2011 года.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
