Микрометры МК, МК Ц, МТ, МЛ, МЗ
| Номер в ГРСИ РФ: | РБ 03 01 6357 17 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Микрометры |
| Производитель / заявитель: | АО КИРОВСКИЙ ЗАВОД "КРАСНЫЙ ИНСТРУМЕНТАЛЬЩИК" (КРИН), г. Киров |
|
Описание типа РБ 03 01 6357 17 [2017-10-24]
rb-03-01-6357-17_2017-10-24.pdf
|
Скачать |
Микрометры МК, МК Ц, МТ, МЛ, М3 (далее по тексту - микрометры), предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 6357 17 |
| Наименование | Микрометры МК, МК Ц, МТ, МЛ, МЗ |
| Год регистрации | 2017 |
| Номер сертификата | 11243 |
| Дата регистрации | 2017-07-27 |
| Срок действия | 2021-03-11 |
| Получатель сертификата | АО КЗ "КРИН", г. Киров, Россия (RU) |
Производитель / Заявитель
АО КЗ "КРИН"
Адрес: ул.Карла Маркса, д.18, г. Киров, 610000, Область Кировская
Контакты: т/ф: (8332) 325-325, 130@krin.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 63396-16 (2015 г.). |
Поверители
Скачать
|
Описание типа РБ 03 01 6357 17 [2017-10-24]
rb-03-01-6357-17_2017-10-24.pdf
|
Скачать |
Описание типа
Назначение
Микрометры МК, МК Ц, МТ, МЛ, М3 (далее по тексту - микрометры), предназначены для:
МК, МК Ц - гладкие для измерений наружных размеров изделий (рисунки 1, 2);
МТ - трубные для измерений толщины стенок труб (рисунок 3);
МЛ - листовые с циферблатом для измерений толщины листов и лент (рисунок 4);
М3 - зубомерные для измерений длины общей нормали зубчатых колес с модулем от 1 мм (рисунок 5).
Описание
Принцип действия микрометров МК, МЛ, М3, МТ - механический, микрометра МК Ц -электронный.
Микрометры представляют собой скобу, в которую слева запрессована пятка, а справа -микрометрическая головка. На барабане микрометрической головки имеется трещотка, которая выполняет роль устройства, обеспечивающего постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство (микрометры МК Ц могут быть изготовлены без стопорного устройства).
Для того, чтобы скобы микрометров МК, МК Ц, М3 не нагревались от рук в процессе работы, на них установлены теплоизолирующие накладки.
Форма измерительной поверхности пятки микрометра МК, МК Ц плоская; микрометров МЛ и МТ - сферическая; микрометра М3 - тарельчатая или срезанная.
Форма измерительной поверхности микрометрического винта микрометров МК, МК Ц, М3, МЛ, МТ плоская. Для микрометров МЛ с диапазоном измерений 0-25 мм поверхность микровинта может быть сферическая.
Микрометр МЛ имеет стебель со стрелкой и неподвижную круговую шкалу, которые установлены на гильзе микрометрической головки.
У микрометра М3 к торцу микрометрического винта крепится губка, имеющая полную тарельчатую измерительную поверхность.
Измерительные поверхности микрометров МК, МК Ц, МЛ, МТ оснащены твердым сплавом. Измерительные поверхности микрометра М3 закаленные.
В корпусе микрометра МК Ц установлено электронное цифровое отсчетное устройство, которое соединено с емкостной системой, установленной на микрометрическом винте. На лицевой поверхности электронного устройства расположено цифровое табло и кнопки управления. На обратной стороне корпуса расположено гнездо для источника питания, которое закрывается резьбовой крышкой. Справа в корпусе имеется гнездо для подключения системы вывода результатов измерений на внешнее устройство.
Для установки в исходное положение микрометры МК, МК Ц с верхним пределом диапазона измерений свыше 25 мм имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер длиной до 300 мм плоские, а более 300 мм - сферические.
Микрометры имеют различные модификации, отличающиеся друг от друга диапазонами измерений, нормируемой погрешностью, габаритными размерами и массоц;^^^.
|
.ЛугД ,! i'-< ^^^^^^йй^йжНИИ1^БЯио^&й^^'ФИ^т11мМЦ I^^Bf ' $& ?’ Рисунок 1 - Общий вид микрометра МК ли НЮ М^ОЙЯ :^Н .ТГГЯТ -■—•■■’■■ &. -уг^жагаага Яидзд.икЪЗ£.- г»<^1И1ннм1икгл-"-7 ** ЧиВ"1 ■ ^ИЩН0ЕЯ^^ИИ|Ка й'11"' ^■^т№^ИМШ ^111нвИВн111^ Рисунок 2 - Общий вид микрометра МК Ц /-\ л. / \ Лх / / '3 / __/ \ /А /%> / * 1кОГ1ИЯЯЕЯ^А И ) ш ^~л/Т) УМуЛУ С.Е.ЧайШ ___ W¥ Г |
Лист № 2 Всего листов 10 ИВ'"' ' Л- v vX %Л /W |

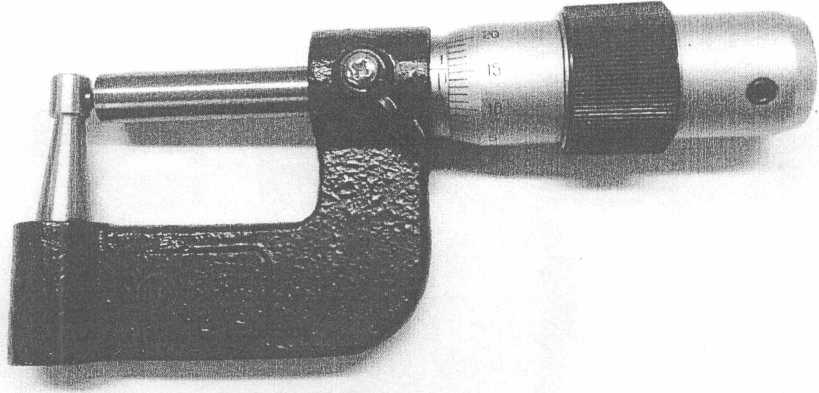

Рисунок 3 - Общий вид микрометров МТ

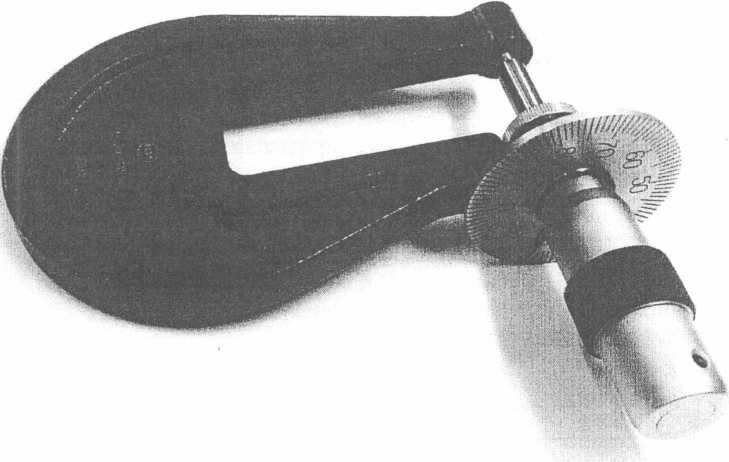

Рисунок 4 - Общий вид микрометров МЛ

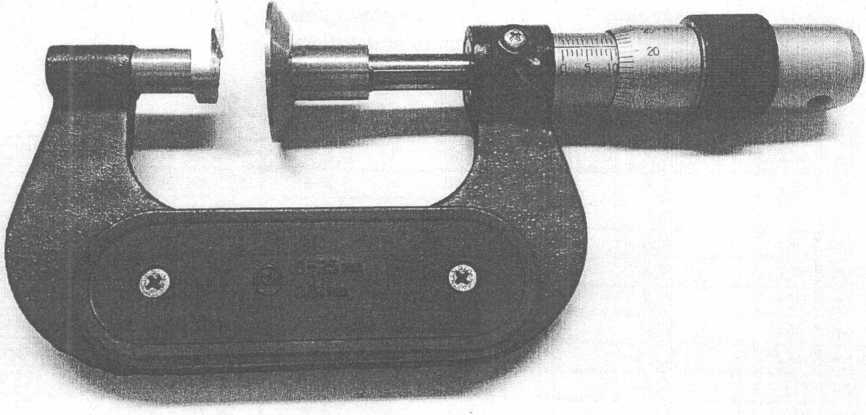

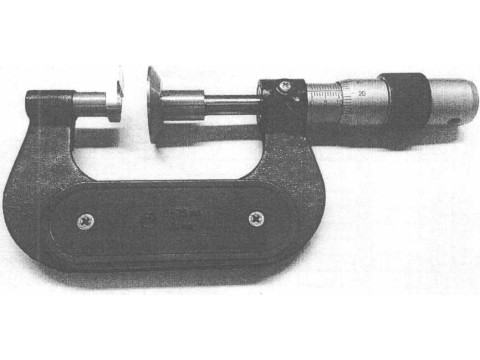

Рисунок 5 - Общий вид микрометров М3
Микрометры выпускаются под торговой маркой «АО КЗ «Красный инструментальщик».
- Товарный знак «АО КЗ «Красный инструментальщик» наносится на паспорт микрометров типографским методом, на скобу микрометра и на крышку футляра краской или методом лазерной маркировки.
Технические характеристики
Таблица 1 - Основные метрологические и технические характеристики микрометров МК, МТ,
|
МЛ, М3 | |||||
|
Модификация |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности микрометра с отсчетом показаний по шкалам стебля и барабана, мкм, классов точности |
Допускаемое изменение показаний микрометра от изгиба скобы при усилии 10 Н |
Измерительное усилие, Н | |
|
1 |
2 | ||||
|
МК25 |
От 0 до 25 |
±2,0 |
±4,0 |
2,0 |
От 5 до 10 |
|
МК50 |
От 25 до 50 |
±2,5 |
±4,0 |
2,0 |
От 5 до 10 |
|
МК75 |
От 50 до 75 |
±2,5 |
±4,0 |
3,0 |
От 5 до 10 |
|
МК100 |
От 75 до 100 |
±2,5 |
±4,0 |
3,0 |
От 5 до 10 |
|
МК125 |
От 100 до 125 |
±3,0 |
±5,0 |
4,0 |
От 5 до 10 |
|
МК150 |
От 125 до 150 |
±3,0 |
±5,0 |
4,0 |
От 5 до 10 |
|
МК175 |
От 150 до 175 |
±ЗД) f |
\ ±5,0 |
5,0 |
От 5 до 10 |
"Тродолжение таблицы 1
|
Модификация |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности микрометра с отсчетом показаний по шкалам стебля и барабана, мкм, классов точности |
Допускаемое изменение показаний микрометра от изгиба скобы при усилии ЮН |
Измерительное усилие, Н | |
|
1 |
2 | ||||
|
МК200 |
От 175 до 200 |
± 3,0 |
±5,0 |
5,0 |
От 5 до 10 |
|
МК225 |
От 200 до 225 |
±4,0 |
±6,0 |
6,0 |
От 5 до 10 |
|
МК250 |
От 225 до 250 |
±4,0 |
±6,0 |
6,0 |
От 5 до 10 |
|
МК275 |
От 250 до 275 |
±4,0 |
±6,0 |
6,0 |
От 5 до 10 |
|
МКЗОО |
От 275 до 300 |
±4,0 |
± 6,0 |
6,0 |
От 5 до 10 |
|
МК400 |
От 300 до 400 |
±5,0 |
±8,0 |
8,0 |
От 5 до 10 |
|
МК500 |
От 400 до 500 |
±5,0 |
±8,0 |
10,0 |
От 5 до 10 |
|
МК600 |
От 500 до 600 |
±6,0 |
± 10,0 |
12,0 |
От 5 до 10 |
|
М3 25 |
От 0 до 25 |
±4,0 |
±5,0 |
2,0 |
От 3 до 7 |
|
М3 50 |
От 25 до 50 |
±4,0 |
±5,0 |
2,0 |
От 3 до 7 |
|
М3 75 |
От 50 до 75 |
±4,0 |
±5,0 |
3,0 |
От 3 до 7 |
|
М3 100 |
От 75 до 100 |
±4,0 |
±5,0 |
3,0 |
От 3 до 7 |
|
МЛ 5 |
От 0 до 5 |
— |
±4,0 |
2,0 |
От 3 до 7 |
|
МЛ 10 |
От 0 до 10 |
— |
±4,0 |
2,0 |
От 3 до 7 |
|
МЛ 25 |
От 0 до 25 |
— |
±4,0 |
2,0 |
От 3 до 7 |
|
МТ 25 |
От 0 до 25 |
±2,0 |
±4,0 |
2,0 |
От 3 до 7 |
Таблица 2 - Основные технические и метрологические характеристики микрометров МК Ц
|
Модификация |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности микрометра с отсчетом показаний по электронному цифровому устройству, мкм, классов точности |
Допускаемое изменение показаний микрометра от изгиба скобы при усилии 10 Н, мкм |
Измерительное усилие, Н | |
|
1 |
2 | ||||
|
МК Ц 25 |
От 0 до 25 |
±2,0 |
±4,0 |
2,0 |
От 5 до 10 |
|
МКЦ50 |
От 25 до 50 |
±2,0 |
±4,0 |
2,0 |
От 5 до 10 |
|
МКЦ75 |
От 50 до 75 |
±2,0 |
±4,0 |
3,0 |
От 5 до 10 |
|
МКЦ 100 |
От 75 до 100 |
±3,0 |
±4,0 |
3,0 |
От 5 до 10 |
Цена деления микрометра МК, М3, МЛ, МТ - 0,01 мм.
Шаг дискретности электронного цифрового отсчетного устройства микрометра МК Ц - 0,001 мм.
Колебание измерительного усилия не более 2 Н.
С.Е.Чал
КОПИЯ ВЕРНА
Таблица 3 - Допуск плоскостности измерительных поверхностей микрометров и допуск
параллельности плоских измерительных поверхностей микрометров (кроме МЛ, МТ)
|
Модификация |
Диапазон измерений, мм |
Допуск плоскостности измерительных поверхностей микрометра, мкм, классов точности |
Допуск параллельности плоских измерительных поверхностей микрометра, мкм, классов точности | ||
|
1 |
2 |
1 |
2 | ||
|
МК25 |
От 0 до 25 |
0,6 |
0,9 |
1,5 |
2,0 |
|
МК50 |
От 25 до 50 |
0,6 |
0,9 |
2,0 |
2,0 |
|
МК75 |
От 50 до 75 |
0,6 |
0,9 |
3,0 |
3,0 |
|
МК100 |
От 75 до 100 |
0,6 |
0,9 |
3,0 |
3,0 |
|
МК125 |
От 100 до 125 |
0,6 |
0,9 |
3,0 |
4,0 |
|
МК150 |
От 125 до 150 |
0,6 |
0,9 |
3,0 |
4,0 |
|
МК175 |
От 150 до 175 |
0,6 |
0,9 |
3,0 |
4,0 |
|
МК200 |
От 175 до 200 |
0,6 |
0,9 |
3,0 |
4,0 |
|
МК225 |
От 200 до 225 |
0,6 |
0,9 |
4,0 |
6,0 |
|
МК250 |
От 225 до 250 |
0,6 |
0,9 |
4,0 |
6,0 |
|
МК275 |
От 250 до 275 |
0,6 |
0,9 |
5,0 |
8,0 |
|
мкзоо |
От 275 до 300 |
0,6 |
0,9 |
5,0 |
8,0 |
|
МК400 |
От 300 до 400 |
0,6 |
0,9 |
5,0 |
8,0 |
|
МК500 |
От 400 до 500 |
0,6 |
0,9 |
7,0 |
10,0 |
|
МК600 |
От 500 до 600 |
0,6 |
0,9 |
7,0 |
12,0 |
|
МКЦ25 |
От 0 до 25 |
0,6 |
0,9 |
1,5 |
2,0 |
|
МКЦ50 |
От 25 до 50 |
0,6 |
0,9 |
2,0 |
2,0 |
|
МКЦ75 |
От 50 до 75 |
0,6 |
0,9 |
3,0 |
3,0 |
|
МКЦ 100 |
От 75 до 100 |
0,6 |
0,9 |
3,0 |
3,0 |
|
М3 25 |
От 0 до 25 |
0,9 |
0,9 |
2,0 |
2,0 |
|
М3 50 |
От 25 до 50 |
0,9 |
0,9 |
2,0 |
2,0 |
|
М3 75 |
От 50 до 75 |
0,9 |
0,9 |
3,0 |
3,0 |
|
М3 100 |
От 75 до 100 |
0,9 |
0,9 |
3,0 |
3,0 |
|
МЛ 5 |
От 0 до 5 |
— |
0,9 |
— ■ |
— |
|
МЛ 10 |
От 0 до 10 |
— |
0,9 |
— |
— |
Продолжение таблицы 3
|
Модификация |
Диапазон измерений, мм |
Допуск плоскостности измерительных поверхностей микрометра, мкм, классов точности |
Допуск параллельности плоских измерительных поверхностей микрометра, мкм, классов точности | ||
|
1 |
2 |
1 |
2 | ||
|
МЛ 25 |
От 0 до 25 |
— |
0,9 |
— |
— |
|
МТ 25 |
От 0 до 25 |
0,6 |
0,9 |
— |
— |
Таблица 4 - Измерительное перемещение микровинта, шаг микровинта, вылет скобы, габаритные размеры и масса микрометров ______________________________________
|
Модификация |
Измерительное перемещение микровинта, мм |
Шаг микровинта, мм |
Вылет скобы, мм, не менее |
Г абаритные размеры, мм, не более(длина х ширина х высота) |
Масса, кг, не более |
|
МК25 |
25 |
0,5 |
16,5 |
126x23x66 |
0,280 |
|
МК50 |
25 |
0,5 |
29,0 |
155 х 23 х 75 |
0,370 |
|
МК75 |
25 |
0,5 |
41,5 |
183 х 23 х 86 |
0,460 |
|
МК100 |
25 |
0,5 |
54,0 |
211 х 23 х 105 |
0,580 |
|
МК125 |
25 |
0,5 |
66,5 |
242x23 х 144 |
0,790 |
|
МК150 |
25 |
0,5 |
79,0 |
267 х 23 х 163 |
0,850 |
|
МК175 |
25 |
0,5 |
91,5 |
293 x23 x 175 |
0,970 |
|
МК200 |
25 |
0,5 |
104,0 |
319 х 23 х 190 |
1,200 |
|
МК225 |
25 |
0,5 |
116,5 |
350x23 x219 |
1,550 |
|
МК250 |
25 |
0,5 |
129,0 |
375x23 x221 |
1,570 |
|
МК275 |
25 |
0,5 |
141,5 |
404 х 23 х 254 |
1,310 |
|
МКЗОО |
25 |
0,5 |
154,0 |
430 х 23 х 267 |
1,420 |
|
МК400 |
25 |
0,5 |
216,0 |
530 х 29 х 302 |
2,400 |
|
МК500 |
25 |
0,5 |
266,0 |
630 х 29 х 365 |
4,010 |
|
МК600 |
25 |
0,5 |
316,0 |
730x29x435 |
5,170 |
|
МКЦ25 |
25 |
0,5 |
16,5 |
170x27x65 |
0,250 |
|
МКЦ50 |
25 |
0,5 |
29,0 |
190x27x95 |
0,325 |
|
МКЦ75 |
25 |
0,5 |
41,5 |
215x27x95 |
0,425 |
|
МКЦ 100 |
25 |
0,5 |
54,0 |
240 х 27 х 110 |
0,510 |
|
М3 25 |
25 |
0,5 |
30,0 |
162x30x78 |
0,500 |
|
М3 50 |
25 |
0,5 |
30,0 |
188x 30x89 |
0,600 |
|
М3 75 |
25 |
0,5 |
30,0 |
216 х 30 х 108 |
0,700 |
|
М3 100 |
25 |
0,5 |
30,0 |
243 х 30 х 148 |
0,800 |
|
МЛ 5 |
5 |
1,0 |
20,0 |
97 х 56 х 76 |
0,240 |
|
МЛ 10 |
10 |
1,0 |
40,0 |
130 х 54 х 97 |
0,400 |
|
МЛ 25 |
25 |
1,0 |
80,0 |
154 х 54 х 168 |
0,500 |
|
МТ 25 |
25 |
0,5 |
17,0 |
126x23 x68 |
0,300 |
Таблица 5 - Допускаемое отклонение длины установочных мер от номинального размера, суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер для микрометров МК и МК Ц__________________________________
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер от номинального размера, мкм, микрометров класса точности |
Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм | |
|
1 |
2 | ||
|
25; 50; 75 |
± 1,0 |
± 1,5 |
0,50 |
|
100; 125 |
± 1,2 |
±2,0 |
0,75 |
|
150; 175 |
± 1,2 |
±2,0 |
1,00 |
|
200; 225;250;275 |
± 1,5 |
±2,0 |
1,50 |
|
325;375; 425; 475 |
±2,0 |
± 3,5 |
— |
|
525;575 |
±2,0 |
±4,0 |
— |
Установочные меры для микрометров М3 - плоскопараллельные концевые меры длины с номинальными значениями 25, 50, 75 мм класса точности 3 по ГОСТ 9038-90.
Номинальный диаметр измерительных поверхностей пятки и измерительной губки микрометра М3 не менее 24 мм.
Параметр шероховатости измерительных поверхностей микрометров и установочных мер Ra < 0,08 мкм по ГОСТ 9378-93.
Наименьший внутренний диметр труб, измеряемых микрометром МТ - 8 мм или 12 мм.
Диапазон рабочих температур от 10 до 30 °C.
Относительная влажность воздуха не более 80 % при температуре 25 °C.
Средний срок службы микрометра не менее б лет.
Знак утверждения типа
наносится на скобу микрометра методом гравирования или лазером или на микрометрическую головку методом наклейки, на титульный лист паспорта - типографским способом.
Комплектность
КОПИЯ ВЕРНА
С.Е.Чалков!
Таблица 6 - Комплектность
|
Наименование |
Количество |
|
Для микрометра МК: Микрометр |
1 шт. |
|
Мера установочная: - для микрометров с верхним пределом диапазона измерений от 50 до 300 мм |
1 шт. |
|
- для микрометров с верхним пределом диапазона измерений свыше 300 мм |
2 шт. |
|
Соединительные гильзы (для микрометров с верхним пределом диапазона измерений свыше 300 мм) |
4 шт. |
|
Ключ |
1 шт. |
|
Футляр |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 экз. |
Продолжение таблицы 6
|
Наименование |
Количество |
|
Для микрометра МК Ц: Микрометр |
1 шт. |
|
Мера установочная (для микрометров с верхним пределом диапазона измерений от 50 до 100 мм) |
1 шт. |
|
Элемент питания |
1 шт. |
|
Ключ |
1 шт. |
|
Футляр |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 экз. |
|
Для микрометра М3: ; : г Микрометр |
1 шт. |
|
Мера установочная (концевая мера длины) для микрометров с верхним пределом диапазона измерений от 50 до 100 мм |
1 шт. |
|
Ключ |
1 шт. |
|
Футляр |
1 шт. |
|
Паспорт ~ < = |
1 ЭК.З. ■. |
|
^етодйк^прВВрШ“ , .. ..... . , - ■ |
1 экз. ■ ■ |
|
Для микрометра МЛ: \ Микрометр |
1 шт. |
|
Ключ для установки пятки |
1 шт. |
|
Ключ для установки барабана |
1 шт. |
|
Футляр |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 экз. |
|
Для микрометра МТ: Микрометр |
1 шт. |
|
Ключ |
1 шт. |
|
Футляр |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 экз. |
Поверка
осуществляется в соответствии с документом МП 63396-16 «Микрометры МК, МК Ц, МТ, МЛ, М3. Методика поверки», утвержденным ФГУП «ВНИИМС» 10 июня 2015 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные классов точности 1 и 2 по ГОСТ 9038-90;
- машина оптико-механическая ИЗМ-1 по ТУ 3-3.1045-75;
- меры с цилиндрическими измерительными поверхностями;
- плоская стеклянная пластина нижняя ПИ 60-2 по ТУ 3.3.2123-88;
- плоскопараллельные стеклянные пластины по ТУЗ-З.2-2122-88;
- головка измерительная 1ИГ по ГОСТ 18833-73;
- образцы шероховатости с параметром Ra = 0,08 мкм по ГОСТ 9378-93;
- плита поверочная 630 х 400 по ГОСТ 10905-86.
Знак поверки в виде голографической hj верхней крышки футляра микрометра. 3 наносится на свидетельство о поверке.
наносится на наружную, поверхность виде- оттиска клейма поверителя
С.Е. Чалков
Сведения о методах измерений
Метод измерений изложен в разделе «Порядок работы» паспорта микрометров.
Нормативные документы
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне Г10’9... 50 м и длин волн в диапазоне 0,2... 50 мкм».
ГОСТ 6507-90 «Микрометры. Технические условия».
Другие Микрометры
