Микрометры серий 1хх, 2хх, 3хх, 4хх

Назначение

Микрометры серии 1хх, 2хх, Зхх, 4хх (далее - микрометры) предназначены для измерений наружных линейных размеров изделий.

Область применения - применяются в научно-исследовательских лабораториях, предприятиях машиностроения, приборостроения и других отраслей промышленности.

Описание

Микрометры цифровые серий Digimatic 293, 314, 323, 340, 369, 389, 406, 422 и но-ниусные серий 102, 103, 104, 105, 114, 118, 122, 123, 126, 169, 193 выпускаются гаммой, состоящей из нескольких типоразмеров, отличающихся диапазоном измерений и такими конструктивными особенностями как, материал и форма измерительных поверхностей и скобы, шаг микрометрического винта и так далее.

Размер скобы микрометра соответствует максимальной измеряемой длине и изменяется от одного типоразмера к другому ступенчато в соответствии с данными таблицы 1. Большинство моделей микрометров снабжены стопорным устройством микровинта, а скоба —теплоизолирующей накладкой, для снижения воздействия температуры на результаты измерений. Высокоточный микрометр серии 293 поставляется со специальным съемным теплозащитным кожухом. Измерительные поверхности микрометров могут иметь твердосплавные наконечники для повышения износостойкости.

Для обеспечения постоянства измерительного усилия микрометры снабжены специальными механизмами, отрегулированным на определенное усилие поворота или проскальзывания - трещоткой или трещоточным барабаном. Шкалы барабана и стебля всех микрометров, за исключением микрометров серий 369 и 422, имеют хромированное матовое покрытие для удобства считывания результатов измерений.

У микрометров нониусных серий 102, 103, 104, 105, 114, 118, 122, 123, 126, 169, 193 для учета осевого перемещения микровинта в целых оборотах служит продольная шкала, интервал деления которой равен шагу микровинта (0,5 мм), указателем для отсчета по этой шкале является торец барабана, закрепленного на микровинте.

Микрометры цифровые серий Digimatic 293, 314, 323, 340, 369, 389, 406, 422 состоят из скобы, на которой расположено считывающее устройство с жидкокристаллическим экраном, а также различные кнопки, с помощью которых осуществляется ряд специальных функций, например, установка начала измерительного диапазона (ORIGIN), возможность удерживать последний результат измерений (HOLD), устан^Шг нуля-в любом положении шпинделя, что позволяет производить относительные измерения (ZERO/ABS) и другие функции.

Большинство моделей цифровых микрометров серий 293, 340, 324, 369, 422 имеют высокую степень защиты от воды и пыли, что позволяет использовать их в условиях механообработки с применением СОЖ.

Питание цифровых микрометров осуществляется от батареи SR44. Для обработки результатов измерений цифровые микрометры могут оснащаться разъёмом для передачи данных.

Микрометры серии 102,103,193, 293 могут поставляться в наборах по 3,4, 6 и 12 штук с установочными мерами.

Микрометры серии 293 отличаются большим количеством типоразмеров, что позволяет производить измерения в диапазоне от 0 до 500 мм. Высокоточные микрометры ABSOLUTE Digimatic имеют разрешение имеет переключаемое разрешение 0,0005 мм и 0,0001 мм, что позволяет использовать его для решения измерительных задач для ручного инструмента, требующих высокой точности.

Микрометры серий 293 и 102 могут выпускаться с трещоточным барабаном, что обеспечивает надежные и достоверные результаты измерений при работе одной рукой. Микрометры нониусные серии 102 могут выпускаться со скошенной со стороны пятки скобой, для удобства измерений в труднодоступных местах. Микрометры серии 103 имеют облегченную конструкцию.

Микрометры серий 293 ABSOLUTE Digimatic QuickMike, дисковые микрометры серии 369 ABSOLUTE Digimatic QuickMike, микрометры серии 422 ABSOLUTE Digimatic QuickMike с ножевидными измерительными поверхностями, имеют исполнение QuickMike, отличающееся наличием микрометрического винта с системой ABSOLUTE, обеспечивающего ход шпинделя 10 мм на один оборот винта, а также оснащены специальным барабаном для создания постоянного измерительного усилия. Микрометр серии 293 ABSOLUTE Digimatic QuickMike обладает большим диапазоном измерений 30 мм по сравнению с 25 мм у стандартного микрометра.

Цифровые микрометры серий 369 и 323, а также нониусные микрометры серий 169 и 123 имеют дисковые измерительные поверхности и предназначены для измерения длины общей нормали на прямозубых и косозубых шестернях. Стандартные диаметры измерительных поверхностей для дисковых микрометров составляют 20 мм, при этом для микрометров серий 169 и 123 доступны диаметры измерительных поверхностей 14,3 мм и 30 мм, соответственно.

Микрометры серий 422 и 122 имеют ножевидную форму наконечников пят-ки/микровинта и предназначены для измерения диаметров канавки валов, шпоночных валов и других труднодоступных мест. Наконечники могут быть изготовлены из закаленной стали или быть твердосплавными.

Микрометры серий 406, 369, 169, 422 и 122 оснащены не вращающимся микрометрическим винтом, что позволяет измерять мягкие материалы, резину, картон, ткани и так далее. Универсальные микрометры серии 116 также оснащены не вращающимся микрометрическим винтом и поставляются со сменными измерительными наконечниками различной формы (плоские, ступенчатые, сферические, точечные, ножевидные, дисковые, лезвийные, V-образные, конические).

Цифровые микрометры серии 340 и нониусные микрометры серий 104 и 105 имеют большой диапазон измерений за счет сменных измерительных пяток. Ход микрометрического винта для серий 340 и 104 составляет 25 мм, а для серии 105-50 мм.

Микрометры серии 193 оснащены механическим счетчиком для быстрого и безошибочного считывания измеренных значений. Выпускаются со стандартным разрешением 0,01 мм и разрешением 0,001 мм обеспеченным за счет наличия нониусной шкалы на стебле микрометра.

Нониусные микрометры 126 поставляются с дополнительными сменными наконечниками для измерения резьбы, что позволяет использовать их для зона резьбы.

Цифровые микрометры серии 389 и микрометры серии 118 предназначены для измерения толщины листового материала. Назначение микрометров определило конструкцию скобы, она выполнена в виде вытянутой горловины глубиной от 160 до 300 мм в зависимости от исполнения. Микрометры серий 389 и 118 выпускаются с различными модификациями измерительных поверхностей пятки и микровинта: плоская - плоская, сферическая - плоская, сферическая - сферическая.

Микрометры серий 314 и 114 имеют призматическую пятку с углом призмы 60° для измерения наружного диаметра трехперого режущего инструмента (метчиков, разверток, концевых фрез) и 108° для измерения пятиперого режущего инструмента (угол 108° только для серии 114). Также выпускаются модели с канавкой по осевой линии на призматической пятке для измерения среднего диаметра метчиков по методу одной проволочки.

Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.

Основные технические и метрологические характеристики представлены в таблице 1

Рисунок 1.1 - Внешний вид высокоточного микрометра серии 293 ABSOLUTE Digimatic

Рисунок 1.2 - Внешний вид микрометра серии 293 Digimatic QuantuMike IP65

Рисунок 1.3 - Внешний вид микрометров серии 293 Digimatic IP65

Рисунок 1.4 - Внешний вид микрометра серии 293 Digimatic 300-500 мм

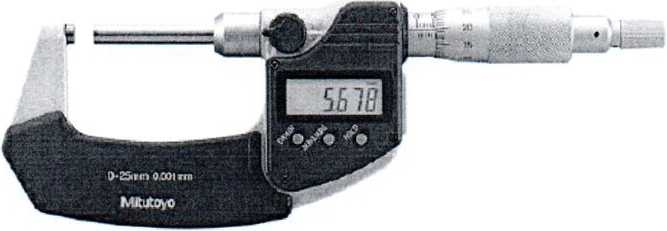

Рисунок 1.5 - Внешний вид микрометра серии 293 Digimatic

Рисунок 2 - Внешний вид микрометра серии 102 с трещоточным барабаном

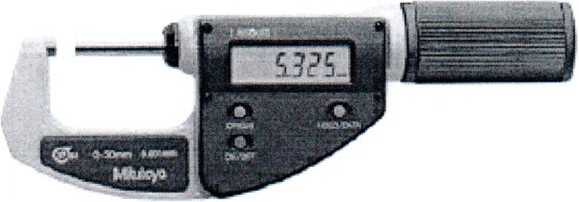

Рисунок 3 - Внешний вид микрометра серии 293 ABSOLUTE Digimatic QuickMike

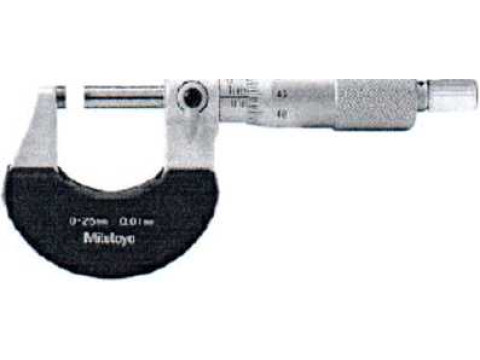

Рисунок 4 - Внешний вид микрометра серии 102 для наружных измерений

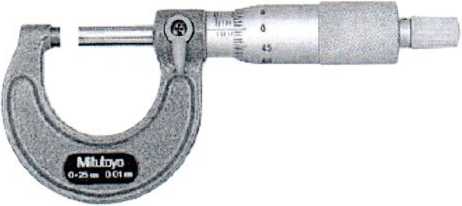

Рисунок 5 - Внешний вид микрометра серии 103 для наружных измерений

Рисунок 6.1 - Внешний вид микрометра серий 369 ABSOLUTE Digimatic QuickMike

Рисунок 6.2 - Внешний вид дискового микрометра Digimatic серии 369 с невраща-ющимся микровинтом

Рисунок 7.1 - Внешний вид микрометра серий 422 ABSOLUTE Digima ножевидными измерительными поверхностям

:е с

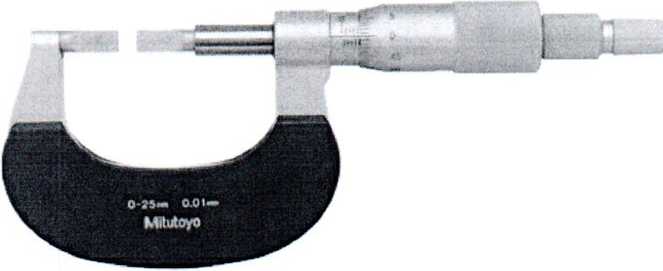

Рисунок 11 - Внешний вид микрометра серии 122 с ножевидными измерительными поверхностями

Рисунок 12 - Внешний вид микрометра серии 406 с невращающимся микровинтом

Рисунок 13 - Внешний вид микрометра серии 122 сточенными измерительными поверхностями

Рисунок 14 - Внешний вид микрометра серии 122 для измерения высоты обжима

Рисунок 15 - Внешний вид микрометра Digimatic серии 340 со сменными пятками

Рисунок 16 - Внешний вид микрометра нониусного серии 104 со сменными пятками

Рисунок 17 - Внешний вид микрометра серии 105 с регулируемой пяткой

Рисунок 18 - Внешний вид микрометра серии 193 с механическим счетчиком

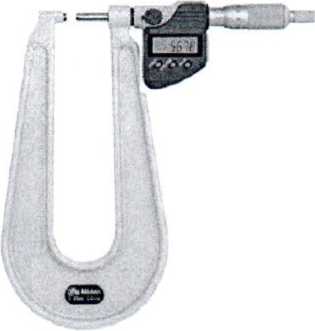

Рисунок 20 - Внешний вид микрометра Digimatic серии 389 для измерения листового металла

Рисунок 21 - Внешний вид микрометра нониусного серии 118 для измерения листового металла

Рисунок 22 - Внешний вид микрометров серии 114 с призматической пяткой

Рисунок 21 - Внешний вид микрометра Digimatic серии 314 с призматической пяткой

в'-ТЦХ

CD

CD СП h

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Продолжение таблицы 1

16

2+L/100, L в мм

Г/М

1

ие

st’:

Stis

Продолжение таблицы 1

Продолжение таблицы 1

Примечание:

*-без учета ошибки квантования

Знак утверждения типа

Знак Утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

В комплект поставки штангенциркулей входит:

- микрометр - 1 шт.;

- пластиковая или деревянная коробка - 1 шт.;

- установочная мера для микрометров с пределами измерений от 25 мм - 1 шт.;

- ключ - 1 шт.;

- источник питания (для цифровых микрометров) - 1 шт.;

- эксплуатационная документация фирмы - 1 экз.;

- МРБ МП. 2767 -2018 "Микрометры серии 1хх, 2хх, Зхх, 4хх. Методика поверки".

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Mitutoyo Corporation" (Япония);

МРБ МП. 2767-2018 "Микрометры серии 1 хх, 2хх, Зхх, 4хх. Методика поверки".

Заключение

Микрометры серии 1хх, 2хх, Зхх, 4хх соответствуют требованиям документации фирмы «Mitutoyo Corporation» (Япония), требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации соответствия ТС № RU Д-JP.АВ71 .В.07507 от 20.11.2013).

Межповерочный интервал - не более 12 месяцев.

Научно-исследовательский центр испытаний средств

измерений и техники «БелГИМ».

220053, г. Минск, Старовиленский тракт, д. 93, тел. (017) 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
