Микрометры МК, МЛ, МТ, МЗ
| Номер в ГРСИ РФ: | РБ 03 01 5081 17 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Микрометры |
| Производитель / заявитель: | ООО НПП "Челябинский инструментальный завод" (ЧИЗ), г. Челябинск |
Микрометры выпускаются четырех типов, отличающихся назначением:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5081 17 |
| Наименование | Микрометры МК, МЛ, МТ, МЗ |
| Год регистрации | 2017 |
| Номер сертификата | 11452 |
| Дата регистрации | 2017-11-28 |
| Срок действия | 2022-05-02 |
| Получатель сертификата | ООО НПП "ЧИЗ", г. Челябинск, Россия (RU) |
Производитель / Заявитель
ООО НПП "ЧИЗ"
Адрес: 454008, г. Челябинск, Свердловский тракт, 38
Контакты: (351)791-17-83; 268-99-01; 268-99-02
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП-001-06-2012. |
| Признание поверки | Первичная при выпуске из производства: ООО НПП "ЧИЗ" (аттестат аккредитации - №RA.RU.311575, шифр поверительного клейма - ВДЧ)(НТК №11-17). |
Поверители
Скачать
|
Описание типа РБ 03 01 5081 17 [2013-04-24]
rb-03-01-5081-17_2013-04-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 5081 17 [2018-02-22]
rb-03-01-5081-17_2018-02-22.pdf
|
Скачать |
Описание типа
Назначение
Микрометры выпускаются четырех типов, отличающихся назначением:
- МК - гладкие для измерения наружных размеров изделий;
- М3 - зубомерные для измерения длины общей нормали зубчатых колес с модулем от 1мм;
- МЛ - листовые для измерения толщины листов и лент;
- МТ - трубные для измерения толщины стенок.
Описание
Принцип действия - механический.
Микрометр любого типа представляет собой скобу, в которой слева запрессована пятка, а справа - микрометрическая головка. На барабане микрометрической головки имеется трещотка, которая выполняет роль устройства, обеспечивающего постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство. Для того чтобы скобы микрометров МК, М3, МТ не нагревались от рук в процессе измерения, на них установлены теплоизолирующие накладки.
Микрометры МК выпускаются двух исполнений — с отсчетом по шкалам стебля и барабана МК и с цифровым отсчетом МК Ц.
Форма измерительной поверхности пятки микрометра МК плоская; микрометров МЛ и МТ - сферическая; микрометра М3 - срезанная тарельчатая.
Микрометр МЛ имеет стебель со стрелкой и неподвижную круговую шкалу, которые установлены на гильзе микрометрической головки.
У микрометра М3 к торцу микрометрического винта крепится губка, имеющая полную тарельчатую измерительную поверхность.
Микрометрический винт и пятка микрометров МК. МЛ оснащены твердым сплавом.

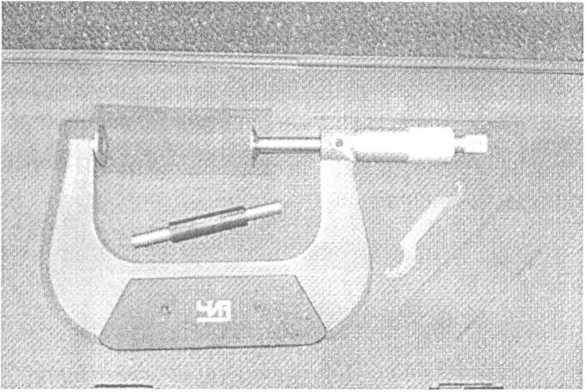

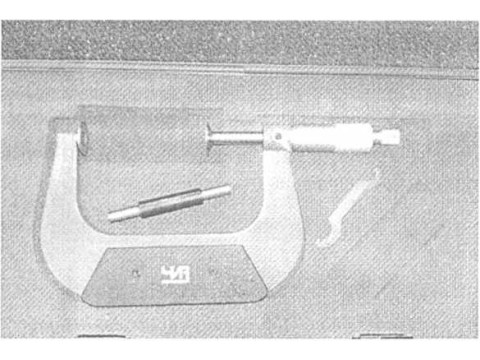

Внешний вид микрометров представлен на рисунках 1. 2, 3 и 4.

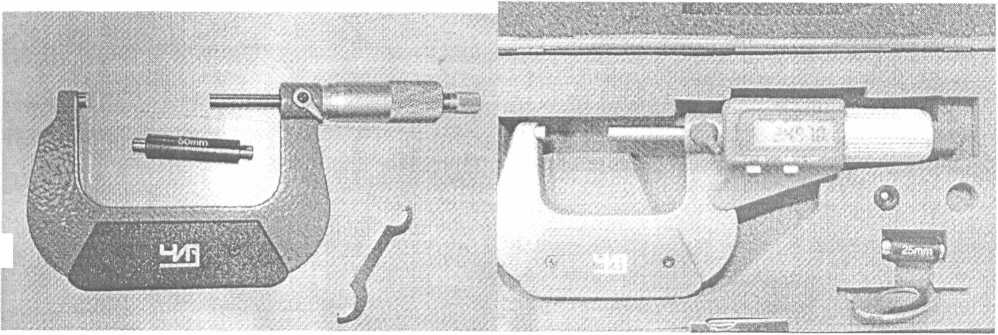

Рисунок 2 - Внешний вид микрометров типа МК

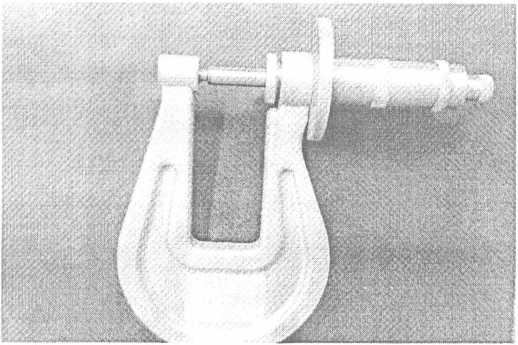

Рисунок 3 - Внешний вид микрометров типа МЛ

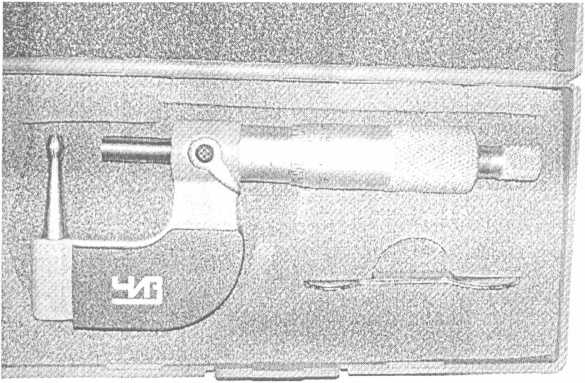

Рисунок 4 - Внешний вид микрометров типа МТ
Технические характеристики
Диапазоны измерений, пределы допускаемой погрешности микрометра в любой точке диапазона измерений при нормируемом измерительном усилии и температуре соответствуют значениям, приведенным в таблице 1.
Габаритные размеры и масса микрометров приведены в таблице 2.
Таблица 1
|
Тип микрометра |
Модификация микрометра |
Верхний предел измерений микрометра, мм |
Пределы допускаемой абсолютной погрешности микрометра, мкм, класса точности |
Допускаемое отклонение температуры от 20 °C |
Измерительное усилие, Н | |
|
1 |
2 | |||||
|
МК25 |
25 |
±2,0 |
±4,0 |
± 4 |
5 - 10 | |
|
МК50 |
50 |
± 2,5 | ||||
|
МК75 |
75 | |||||
|
мкюо |
100 | |||||
|
МК |
МК125; МК150 |
125;150 |
± 3,0 |
± 5,0 | ||
|
МК175; МК200 |
175;200 |
±3 | ||||
|
МК225; МК250; МК275; МК300 |
225;250; 275;300 |
±4,0 |
± 6,0 | |||
|
МК400 |
400 |
±5,0 |
± 8,0 | |||
|
МК500 |
500 | |||||
|
МК600 |
600 |
±6,0 |
± 10,0 |
± 2 | ||
|
МК Ц25 |
25 |
± 2,0 |
± 4,0 |
± 4 | ||
|
МК Ц50 |
50 | |||||
|
МК Ц75 |
75 | |||||
|
МКЦ100 |
100 |
±3,0 | ||||
|
МЛ |
МЛ5; МЛ 10; МЛ25 |
5;10;25 |
- |
±4,0 |
± 4 |
3 - 7 |
|
МТ |
МТ25 |
25 |
±2,0 | |||
|
М325 |
25 |
±4,0 |
±5,0 | |||
|
М3 |
М350 |
50 | ||||
|
М375 |
75 | |||||
|
М3100 |
100 | |||||
Таблица 2
|
Тип микрометра |
Модификация микрометра |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|
МК |
МК25 |
123x54x20 |
0,208 |
|
МК50 |
156,3x71x20 |
0,322 | |
|
МК75 |
181,3x86x20 |
0,407 | |
|
МК100 |
206,3x104x20 |
0,522 | |
|
МК125 |
231,3x119x20 |
0,620 | |
|
МК150 |
256,3x136x20 |
0,811 | |
|
МК175 |
275x140x20 |
1,100 | |
|
МК200 |
295x155x20 |
1,300 | |
|
МК225 |
345x174x20 |
1,530 | |
|
МК250 |
368x186x20 |
1,680 | |
|
МК275 |
394x204x20 |
1,830 | |
|
МКЗОО |
420x217x20 |
2,000 | |
|
МК400 |
550x290x20 |
2,375 | |
|
МК500 |
650x355x20 |
3,375 | |
|
МК600 |
750x420x20 |
5,386 | |
|
МК Ц25 |
150x54x22 |
0,220 | |
|
МК Ц50 |
177x71x22 |
0,330 | |
|
МК Ц75 |
202x86x22 |
0,431 | |
|
МКЦ100 |
227x104x22 |
0,556 | |
|
МЛ |
МЛ5 |
97x76x56 |
0,270 |
|
МЛ10 |
130x96x54 |
0,470 | |
|
МЛ25 |
154x168x54 |
0,470 | |
|
мт |
МТ25 |
123x54x20 |
0,208 |
|
М3 |
М325 |
144х 54x20 |
0,274 |
|
М350 |
170х 71 х20 |
0,356 | |
|
М375 |
195х 86x20 |
0,454 | |
|
М3100 |
220x104x20 |
0,600 |
Цена деления:
МК, МЛ, МТ, М3 -0,01 мм.
Шаг дискретности:
МКЦ-0,001 мм.
Колебание измерительного усилия - не более 2 Н.
Рабочие условия эксплуатации:
Рабочий диапазон температур окружающей среды от 10 до 30 °C;
Относительная влажность воздуха не более 80 % при температуре 25 °C;
Средний срок службы - не менее 3 лет.
Знак утверждения типа
наносится типографским способом на титульный лист паспорта, а также на скобу микрометра
методом тампопечати.
Комплектность
|
Наименование |
Количество |
Примечание |
|
Микрометр |
1 шт. | |
|
Ключ |
1 шт. | |
|
Футляр |
1 шт. | |
|
Паспорт |
1 экз. | |
|
Методика поверки МП-001-06-2012 |
1 экз. | |
|
Установочная мера |
1 шт. |
Для микрометров с верхним пределом измерения от 50 мм до 300 мм |
|
2 шт. |
Для микрометров с верхним пределом измерения свыше 300 мм | |
|
Соединительные гильзы |
4 шт. |
Для микрометров МК с верхним пределом измерения свыше 300 мм |
Поверка
осуществляется по документу МП-001-06-2012 «Микрометры МК, МЛ, МТ, М3. Методика поверки», утвержденному ГЦИ СИ ФБУ «Челябинский ЦСМ» в 2012 году.
Основные средства поверки:
- Щуп толщиной 0,45 мм;
- Меры длины концевые плоскопараллельные набор №21,3 разряд;
- Пластины стеклянные плоскопараллельные ПМ 15, 40, 65, 90;
- Пластина плоская стеклянная ПИ 60, 2 класса точности;
- Оптиметр горизонтальный ИКГ;
- Ролики для поверки зубомерных микрометров диаметром 10, 29...95,5 мм, класс точности 1;
- Весы настольные циферблатные РН-10Ц13У до 10 кг, 4 разряда
Сведения о методах измерений
содержатся в паспорте средства измерения.
Нормативные документы
ГОСТ 6507-90 «Микрометры. Технические условия»;
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне Г1О'6 -' 5О м и длин волн в диапазоне 0,2 -- 50 мкм».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
