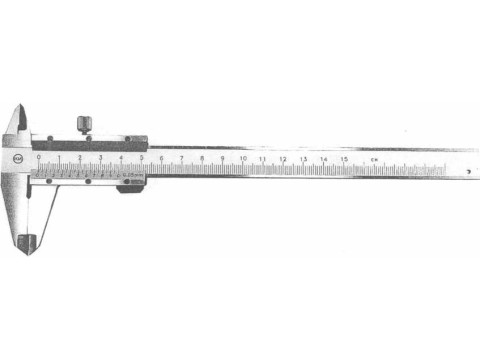

Штангенциркули ШЦ, ШЦК, ШЦЦ
| Номер в ГРСИ РФ: | РБ 03 01 6359 17 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Штангенциркули |
| Производитель / заявитель: | АО КИРОВСКИЙ ЗАВОД "КРАСНЫЙ ИНСТРУМЕНТАЛЬЩИК" (КРИН), г. Киров |
|
Описание типа РБ 03 01 6359 17 [2017-10-24]
rb-03-01-6359-17_2017-10-24.pdf
|
Скачать |
Штангенциркули ШЦ, ШЦК, ШЦЦ (далее по тексту - штангенциркули), предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 6359 17 |
| Наименование | Штангенциркули ШЦ, ШЦК, ШЦЦ |
| Год регистрации | 2017 |
| Номер сертификата | 11245 |
| Дата регистрации | 2017-07-27 |
| Срок действия | 2021-06-06 |
| Получатель сертификата | АО КЗ "КРИН", г. Киров, Россия (RU) |
Производитель / Заявитель
АО КЗ "КРИН"
Адрес: ул.Карла Маркса, д.18, г. Киров, 610000, Область Кировская
Контакты: т/ф: (8332) 325-325, 130@krin.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.113-85. |
Поверители
Скачать
|
Описание типа РБ 03 01 6359 17 [2017-10-24]
rb-03-01-6359-17_2017-10-24.pdf
|
Скачать |
Описание типа
Назначение
Штангенциркули ШЦ, ШЦК, ШЦЦ (далее по тексту - штангенциркули), предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.
Описание
Штангенциркули изготавливаются с отсчетом по нониусу (ШЦ) или с отсчетом по круговой шкале (ШЦК), или с цифровым отсчетным устройством (ШЦЦ).
Принцип действия штангенциркулей ШЦ (рисунки 1-3) - механический. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.

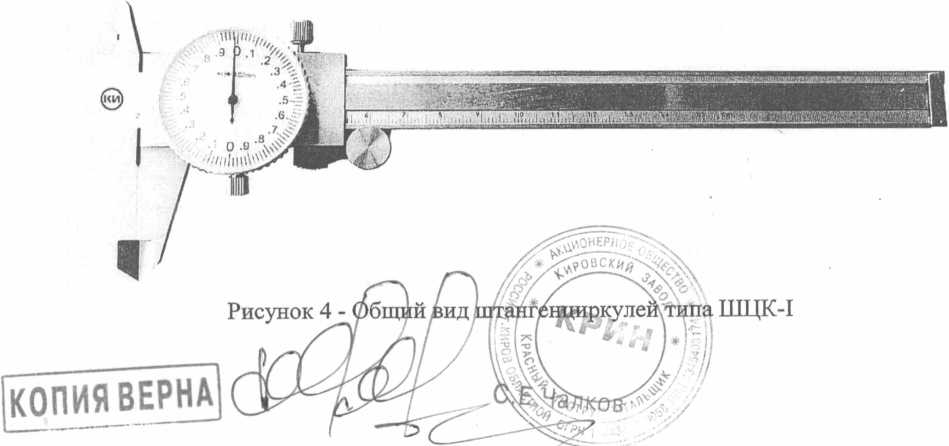

Принцип действия штангенциркуля ШЦК (рисунок 4) - механический. Отсчет размеров производится методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей типов ШЦЦ (рисунки 5-7) - механический с выводом показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенциркуля. Также на рамке находятся кнопки включения/выключения штанген-циркуля (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch) и др. Питание штангенциркулей осуществляется от встроенного источника питания.
Штангенциркули состоят из штанги, рамки, зажимающего элемента, губок с кромочными измерительными поверхностями для измерений внутренних размеров (тип I), глубиномера (тип I), губок с плоскими измерительными поверхностями для измерений наружных размеров (тип I), губок с кромочными измерительными поверхностями для измерений наружных размеров (тип II) или без них (тип III), губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров соответственно (типы II, III).
Штангенциркули типов II, III оснащены устройством тонкой установки рамки со стопорным винтом.
Штангенциркули изготавливаются следующих типов:
- 1 - двусторонние с глубиномером (рисунки 1, 4, 5);
- II - двусторонние (рисунки 2, б); .....
- III - односторонние (рисунки 3, 7). /'
(ки) - Товарный знак «АО КЗ «Красш^^-инстру&нтальпщк» наносится на паспорт штангенциркулей типографским меТшщУ,"'нбдЬкнгу и на крышку футляра краской или методом лазерной маркировки. ,\^\ Л/ Д ;
КОПИЯ ВЕРНА
С.Е.Чалков

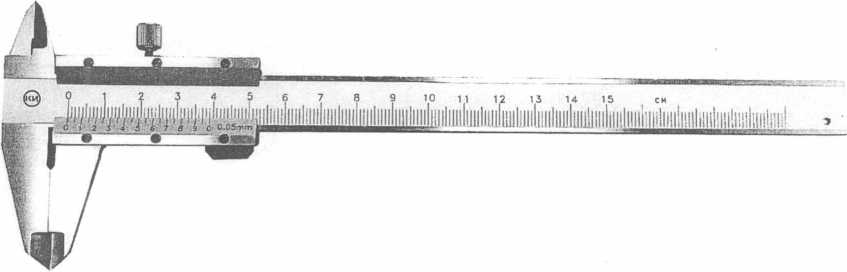

Рисунок 1 - Общий вид штангенциркулей типа ШЦ-1

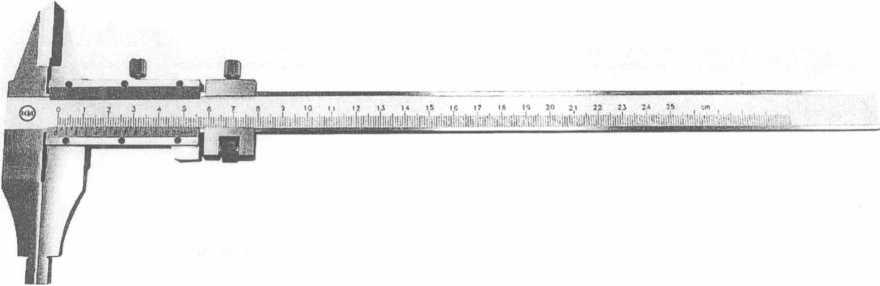

Рисунок 2 - Общий вид штангенциркулей типа ШЦ-П
Рисунок 3 - Общий вид штангенциркулей типа ШЦ-Ш

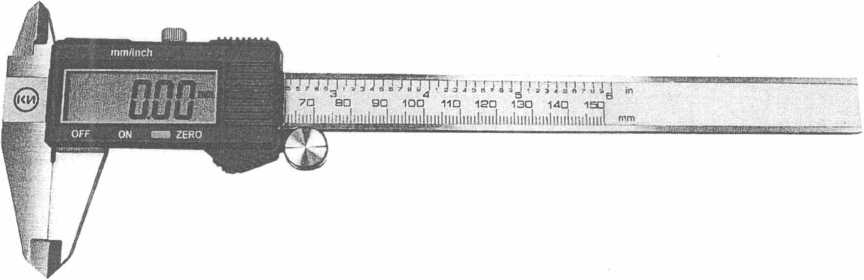

Рисунок 5 - Общий вид штангенциркулей типа ШЦЦ-1
Рисунок 6 - Общий вид штангенциркулей типа ШЦЦ-П
Рисунок 7 - Общий вид штангенциркулей типа ШЦЦ-Ш
Технические характеристики

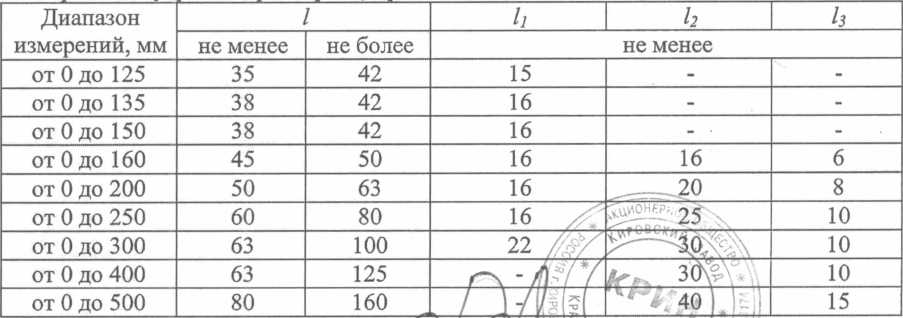

Габлица 1 - Вылет губок I и h для измерений наружных размеров и вылет губок // и 1з для измерений внутренних размеров (черт. 1 - 4 по ГОСТ 166-89)
-
}ЙОПИЯ ВЕРНА} СМ
и^одолжение таблицы 1
|
Диапазон измерений, мм |
1 |
// |
6 |
h | |
|
не менее |
не более |
не менее | |||
|
от 250 до 630 |
80 |
200 |
- |
40 |
15 |
|
от 250 до 800 |
80 |
200 |
- |
50 |
15 |
|
от 320 до 1000 |
80 |
200 |
- |
50 |
20 |
|
от 500 до 1250 |
100 |
300 |
- |
63 |
20 |
|
от 500 до 1600 |
100 |
300 |
- |
63 |
20 |
|
от 800 до 2000 |
100 |
300 |
- |
63 |
20 |
Таблица 2 - Основные метрологические и технические характеристики
|
Тип штангенциркулей |
Диапазон измерений, мм |
Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм | ||
|
ШЦ-1 |
от 0 до 125 |
0,05; 0,1 |
- | ||
|
от 0 до 135 |
0,05; 0,1 |
- | |||
|
от 0 до 150 |
0,05; 0,1 |
- | |||
|
от 0 до 200 |
0,05; 0,1 |
- | |||
|
от 0 до 250 |
0,05; 0,1 |
- | |||
|
от 0 до 300 |
0,05; 0,1 |
- | |||
|
шц-п |
от 0 до 200 |
0,05; 0,1 |
10 | ||
|
от 0 до 250 |
0,05; 0,1 |
10 | |||
|
от 0 до 300 |
0,05; 0,1 |
10 | |||
|
от 0 до 400 |
0,05; 0,1 |
10 | |||
|
от 0 до 500 |
0,05; 0,1 |
20 | |||
|
от 250 до 630 |
0,05; 0,1 |
20 | |||
|
от 250 до 800 |
0,05; 0,1 |
20 | |||
|
от 320 до 1000 |
0,05; 0,1 |
20 | |||
|
от 500 до 1250 |
0,1 |
20 | |||
|
от 500 до 1600 |
0,1 |
20 | |||
|
от 800 до 2000 |
0,1 |
20 | |||
|
шц-ш |
от 0 до 200 |
0,05; 0,1 |
10 | ||
|
от 0 до 250 |
0,05; 0,1 |
10 | |||
|
от 0 до 300 |
0,05; 0,1 |
10 | |||
|
от 0 до 400 |
0,05; 0,1 |
10 | |||
|
от 0 до 500 |
0,05; 0,1 |
20 | |||
|
от 250 до 630 |
0,05; 0,1 |
20 | |||
|
от 250 до 800 |
0,05; 0,1 |
20 | |||
|
от 320 до 1000 / |
0,05; 0,1 |
20 | |||
1. ^одолжение таблицы 2
|
Тип штангенциркулей |
Диапазон измерений, мм |
Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм |
|
шц-ш |
от 500 до 1250 |
0,1 |
20 |
|
от 500 до 1600 |
0,1 |
20 | |
|
от 800 до 2000 |
0,1 |
20 | |
|
ШЦК-1 |
от 0 до 125 |
0,02; 0,05; 0,1 |
- |
|
от 0 до 135 |
0,02; 0,05; 0,1 |
- | |
|
от 0 до 150 |
0,02; 0,05; 0,1 |
- | |
|
от 0 до 200 |
0,02; 0,05; 0,1 |
- | |
|
от 0 до 300 |
0,02; 0,05; 0,1 |
- | |
|
ШЦЦ-1 |
от 0 до 125 |
0,01 |
- |
|
от 0 до 135 |
0,01 |
- | |
|
от 0 до 150 |
0,01 |
- | |
|
от 0 до 160 |
0,01 |
- | |
|
от 0 до 200 |
0,01 |
- | |
|
от 0 до 250 |
0,01 |
- | |
|
от 0 до 300 |
0,01 |
- | |
|
шцц-п |
от 0 до 160 |
0,01 |
10 |
|
от 0 до 200 |
0,01 |
10 | |
|
от 0 до 250 |
0,01 |
10 | |
|
от 0 до 300 |
0,01 |
10 | |
|
от 0 до 400 |
0,01 |
10 | |
|
от 0 до 500 |
0,01 |
20 | |
|
от 250 до 630 |
0,01 |
20 | |
|
от 250 до 800 |
0,01 |
20 | |
|
от 320 до 1000 |
0,01 |
20 | |
|
шцц-ш |
от 0 до 160 |
0,01 |
10 |
|
от 0 до 200 |
0,01 |
10 | |
|
от 0 до 250 |
0,01 |
10 | |
|
от 0 до 300 |
0,01 |
10 | |
|
от 0 до 400 |
0,01 |
20 | |
|
от 0 до 500 |
0,01 |
20 | |
|
от 250 до 630 |
0,01 |
20 | |
|
от 250 до 800 |
0,01 |
20 | |
|
от 320 до 1000 |
0,01 |
20 |
Пределы допускаемой абсолютной погрешности измерений штангенциркулей при температуре окружающей среды (20±5) °C не превышают значений, указанных в таблице 3.
Пределы допускаемой абсолютной погрешности штангенциркулей типа I при измерении
олица 3
|
Измеряемая длина*, мм |
Пределы допускаемой абсолютной погрешности, мм | |||||||
|
при значении отсчета по нониусу, мм |
с ценой деления круговой шкалы, мм |
с шагом дискретности цифрового отсчетного устройства, мм | ||||||
|
0,05 |
0,1 для класса точности |
0,02 |
0,05 |
0,1 для класса точности |
0,01 | |||
|
1 |
2 |
1 |
2 | |||||
|
От 0 до 100 включ. св. 100 до 200 включ. |
±0,05 |
±0,05 |
±0,10 |
±0,03 |
±0,04 |
±0,05 |
±0,08 |
±0,03 |
|
св. 200 до 300 включ. |
±0,04 |
±0,04 | ||||||
|
св. 300 до 400 включ. |
±0,10 |
- |
- |
- |
- | |||
|
св. 400 до 600 включ. |
±0,10 |
- |
±0,05 | |||||
|
св. 600 до 800 включ. |
±0,06 | |||||||
|
св. 800 до 1000 включ. |
±0,07 | |||||||
|
св. 1000 до 1100 включ. |
- |
±0,15 |
- | |||||
|
св. 1100 до 1200 включ. |
±0,16 | |||||||
|
св. 1200 до 1300 включ. |
±0,17 | |||||||
|
св. 1300 до 1400 включ. |
±0,18 | |||||||
|
св. 1400 до 1500 включ. |
±0,19 | |||||||
|
св. 1500 до 2000 |
±0,20 | |||||||
Примечание: * - за изменяемую длину принимают номинальное расстояние между измерительными поверхностями губок.
Таблица 4 - Усилие перемещения рамки по штанге
|
Верхний предел диапазона измерений штангенциркуля, мм, не более |
Усилие перемещения, Н, не более |
|
250 |
15 |
|
400 |
20 |
|
2000 |
30 |
Допуск плоскостности и прямолинейности измерительных поверхностей составляет 0,01 мм на 100 мм длины большей стороны измерительной поверхности штангенциркулей.
При этом допускаемые отклонения плоскостности и прямолинейности измерительных поверхностей не превышают:
0,004 мм - для штангенциркулей со значением отсчета по нониусу, с ценой деления шкалы и шагом дискретности не более 0,05 мм и длиной большей стороны измерительной поверхности менее 40 мм;
0,007 мм - для штангенциркулей со значением отсчета по нониусу и с ценой деления шкалы 0,1 мм и длиной большей стороны измерительной поверхности менее 70 мм.
Допуск прямолинейности торца штанги штангенциркулей типа I не превышает 0,01 мм.
Допуск параллельности измерительных поверхностей губок для измерений внутренних
размеров составляет 0,01 мм измерительные поверхности параллельности 0,02 мм.
на всей длине. Для штангенциркулей 2 класса точности мочных губо^<^дрцусКае.тся изготавливать с допуском
Допуск параллельности на 100 мм длины плоских измерительных поверхностей губок для измерений наружных размеров не превышает:
0,02 мм - при значении отсчета по нониусу, цене деления шкалы и шаге дискретности не более 0,05 мм;
0,03 мм - при значении отсчета по нониусу и цене деления шкалы 0,1 мм.
Отклонение размера губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров не превышает (о+0,03) мм при цене деления или значении отсчета по нониусу не менее 0,05 мм; (о+0,01) мм при цене деления или шаге дискретности менее 0,05 мм.
Параметр шероховатости плоских и цилиндрических измерительных поверхностей штангенциркулей всех типов Ra < 0,32 мкм.
Параметр шероховатости измерительных поверхностей кромочных губок и плоских вспомогательных измерительных поверхностей штангенциркулей всех типов Ra < 0,63 мкм.
Средний срок службы не менее 3-х лет.
Диапазон рабочих температур, °C от плюс 15 до плюс 25.
Относительная влажность воздуха не более 80 %.
Знак утверждения типа
наносится на наружную поверхность футляра штангенциркуля методом наклейки и в правом верхнем углу паспорта типографским методом.
Комплектность
Таблица 5 - Комплектность средств измерений
|
Наименование |
Количество |
|
штангенциркуль |
1 шт. |
|
элемент питания (для штангенциркулей ШЦЦ) |
1 шт. |
|
футляр |
1 шт. |
|
паспорт |
1 экз. |
Поверка
осуществляется по ГОСТ 8.113-85 «ГСП. Штангенциркули. Методика поверки».
Основные средства поверки:
- меры длины концевые плоскопараллельные класса точности 3 по ГОСТ 9038-90 или 4-го разряда по ГОСТ Р 8.763-2011;
- микрометр типа МК 25, класс точности 2 по ГОСТ 6507-90.
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке.
Сведения о методах измерений
Метод измерений изложен в разделе «Порядок работы» паспорта штангенциркулей.
Нормативные документы
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10’9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
ГОСТ 166-89 «Штангенциркули. Технически^^йб|йя». ,
КОПИЯ ВЕРНА
.отовитель
Акционерное общество Кировский завод «Красный инструментальщик» (АО КЗ «КРИН»)
ИНН 4345403174
Юридический адрес: 610020, г. Киров, ул. К. Маркса, 18
Почтовый адрес: 610020, г. Киров, ул. Советская, д.51
Телефон/факс: (8332) 325-325
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии /л/™/ С.С. Голубев
М.п.
2016 г.
КОПИЯ ВЕРНА
С-Е. Чалков
