Штангенциркули ШЦ-I, ШЦ-II, ШЦ-III
| Номер в ГРСИ РФ: | РБ 03 01 4137 14 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Штангенциркули |
| Производитель / заявитель: | ООО НПП "Челябинский инструментальный завод" (ЧИЗ), г. Челябинск |
Штангенциркули ШЦ-1, ШЦ-11. ШЦ-111 (далее - штангенциркули) выпускаются грех типов:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4137 14 |
| Наименование | Штангенциркули ШЦ-I, ШЦ-II, ШЦ-III |
| Год регистрации | 2014 |
| Номер сертификата | 9242 |
| Дата регистрации | 2014-06-26 |
| Срок действия | 2017-09-12 |
| Получатель сертификата | ООО НПП "ЧИЗ", г. Челябинск, Россия (RU) |
Производитель / Заявитель
ООО НПП "ЧИЗ"
Адрес: 454008, г. Челябинск, Свердловский тракт, 38
Контакты: (351)791-17-83; 268-99-01; 268-99-02
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.113-85. |
| Признание поверки | Первичная при выпуске из производства: ООО НПП "ЧИЗ" (номер реестра - №1225, шифр поверительного клейма - ВДЧ)(НТК №10-09). |
Поверители
Скачать
|
Описание типа РБ 03 01 4137 14 [2009-12-02]
rb-03-01-4137-14_2009-12-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4137 14 [2014-09-23]
rb-03-01-4137-14_2014-09-23.pdf
|
Скачать |
Описание типа
Назначение
Штангенциркули ШЦ-1, ШЦ-11. ШЦ-111 (далее - штангенциркули) выпускаются грех типов:
- ШЦ-1 - двусторонний с глубиномером штангенциркуль предназначен для измерения наружных и внутренних размеров, измерения глубин:
- ШЦ-11 - двусторонний штангенциркуль предназначен для измерения наружных и внутренних размеров;
- И1Ц-1П - односторонний штангенциркуль предназначен для измерения наружных и внутренних размеров.
Описание
Принцип действия штангенциркулей - механический. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса расположенного на рамке.
Вспомогательная шкала-нониус позволяет отсчитывать деления основной шкалы кратно ее цене деления. Для закрепления рамки имеется стопорное устройство - винт.
Штангенциркули типа ШЦ-11. ШЦ-111 оснащены устройством тонкой установки рамки.

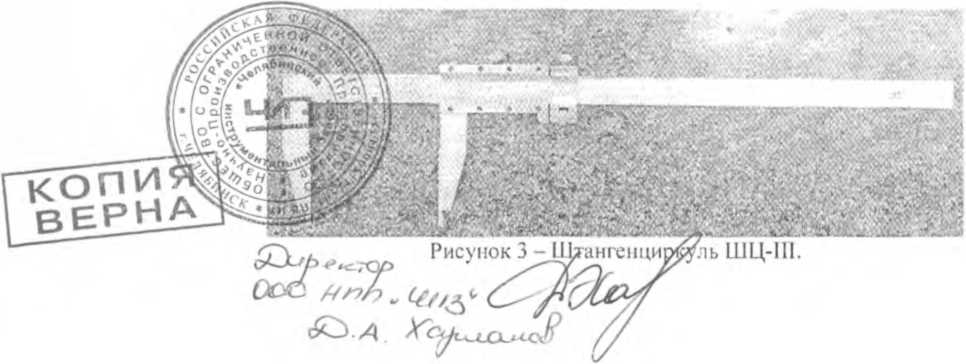

Внешний вид штангенциркулей представлен на рисунках 1.2, 3.

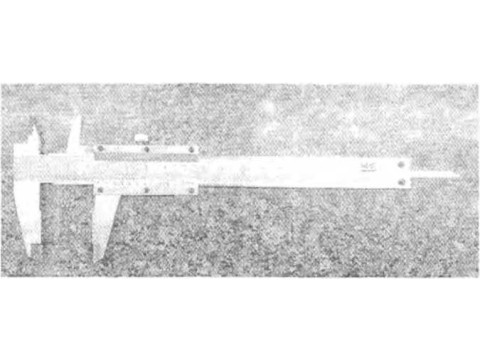

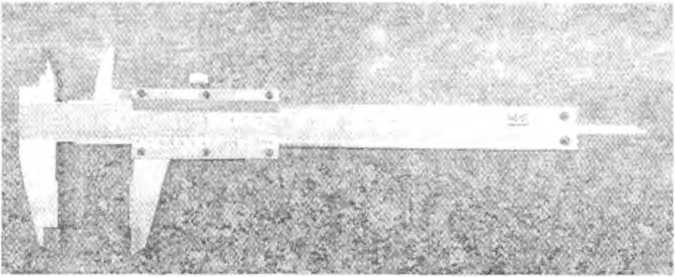

Рисунок 1 - Штангенциркуль ШЦ-1.

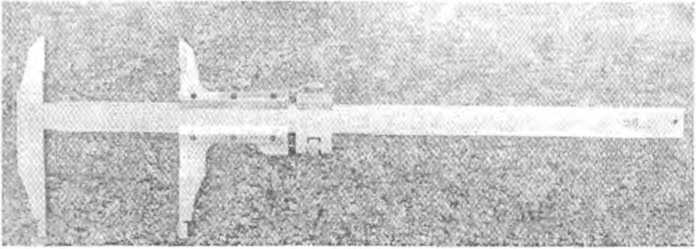

Рисунок 2 - Штангенциркуль ШЦ-11.
Технические характеристики
Диапазоны измерений, пределы допускаемой погрешности штангенциркуля в любой точке диапазона измерений при температуре окружающей среды (20±5) °C соответствуют значениям, приведенным в таблице 1.
Габаритные размеры и масса штангенциркулей приведены в таблице 2. Таблица 1
|
Обозначение |
Тип |
Диапазон измерения, мм |
Значение отсчета по нониусу, мм |
Класс точности |
Предел допускаемой погрешности, мм | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
ШЦ-1-125-0,05 |
I |
0-125 |
0,05 |
- |
±0,05 |
|
л |
ШЦ-1-125-0,1 |
I |
0-125 |
0,1 |
1 |
±0,05 |
|
2 |
±0,10 | |||||
|
д |
ШЦ-1-150-0,05 |
I |
0-150 |
0,05 |
•" |
±0,05 |
|
4 |
ШЦ-1-150-0,1 |
1 |
0-150 |
0,1 |
1 |
±0,05 |
|
2 |
±0,10 | |||||
|
ШЦ-1-200-0,05 |
I |
0-200 |
0,05 |
- |
±0,05 | |
|
ШЦ-1-200-0,1 |
I |
0-200 |
0,1 |
1 |
±0,05 | |
|
2 |
±0,10 | |||||
|
ШЦ-1-ЗОО-О,О5 |
I |
0-300 |
0,05 |
- |
± 0,05 | |
|
ШЦ-1-300-0,1 |
1 |
0-300 |
0,1 |
1 |
±0,05 | |
|
2 |
±0,10 | |||||
|
9 |
ШЦ-П-160-0,05 |
II |
0-160 |
0,05 |
«о |
±0,05 |
|
■ ' п |
ШЦ-П-160-0,1 |
II |
0-160 |
0,1 |
1 |
±0,05 |
|
2 |
±0,10 | |||||
|
1 и |
ШЦ-П-200-0,05 |
11 |
0-200 |
0,05 |
- |
±0,05 |
|
Т |
ШЦ-П-200-0,1 |
II |
0-200 |
0,1 |
1 |
±0,05 |
|
2 |
±0,10 | |||||
|
: J J |
ШЦ-П-250-0,05 |
II |
0-250 |
0,05 |
- |
±0,05 |
|
14 |
ШЦ-П-250-0,1 |
п |
0-250 |
0,1 |
1 |
±0,05 |
|
2 |
±0,10 | |||||
|
ШЦ-П-300-0,05 |
II |
0-300 |
0,05 |
- |
± 0,05 | |
|
'6 |
ШЦ-П-З 00-0,1 |
II |
0-300 |
0,1 |
1 |
± 0,05 |
|
2 |
±0,10 | |||||
|
17 |
ШЦ-Ш-160-0,05 |
III |
0-160 |
0,05 |
- |
±0,05 |
|
1 з |
ШЦ-Ш-160-0,1 |
пт |
0-160 |
0,1 |
1 |
±0,05 |
|
2 |
±0,10 | |||||
|
19 |
ШЦ-Ш-200-0,05 |
III |
0-200 |
0,05 |
- |
±0,05 |
|
00 |
ШЦ-Ш-200-0,1 |
III |
0-200 |
0,1 |
1 |
± 0,05 |
|
0 |
±0,10 | |||||
|
— i |
ШЦ-Ш-250-0,05 |
III |
0-250 |
0,05 |
- |
±0,05 |
|
ШЦ-Ш-250-0,1 |
пт |
0-250 |
0,1 |
1 |
±0,05 | |
|
JL XX |
2 |
±0,10 | ||||
|
ШЦ-Ш-З 00-0,05 |
III |
0-300 |
0,05 |
- |
±0,05 | |
|
ОД |
ШЦ-Ш-300-0.1 |
III |
0-300 |
0,1 |
1 |
±0,05 |
|
2 |
±0,10 | |||||
|
о S |
ШЦ-Ш-400-0,05 |
III |
0-400 |
0,05 |
- |
± 0,05 |
|
ШЦ-Ш-400-0,1 |
111 |
0-400 |
0,1 |
1 |
±0,10 | |
|
2 |
±0,10 | |||||
|
л! |
ШЦ-Ш-500-0,05 |
III |
0-500 |
0,05 |
- |
±0,10 |
|
28 |
ШЦ-Ш-500-0,1 |
III |
0-500 |
0,1 |
1 |
±0,10 |
|
■ 1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
| 29 |
ШЦ-Ш-250-630-0,05 |
III |
250-630 |
0,05 |
- |
±0,10 |
|
30 |
ШЦ-Ш-250-630-0,1 |
ш |
250-630 |
0,1 |
1 |
±0,10 |
|
1 |
ШЦ-Ш-250-800-0,05 |
III |
250-800 |
0,05 |
- |
±0,10 |
|
■ У”) |
ШЦ-Ш-250-800-0,1 |
III |
250-800 |
0,1 |
1 |
±0,10 |
|
ц? |
ШЦ-Ш-320-1000-0,05 |
III |
320-1000 |
0,05 |
- |
±0,10 |
|
34 |
ШЦ-Ш-320-1000-0,1 |
III |
320-1000 |
0,1 |
1 |
±0,10 |
Таблица 2
|
№ Штангенциркуль |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
1 ШЦ-I-125-0,05 2 ШЦ-1-125-0,1 |
205x75x8 |
0,2 | ||
|
3 ШЦ-I-150-0,05 4 ШЦ-1-150-0,1 |
230x75x8 |
0,3 | ||
|
5 ШЦ-1-200-0,05 6 ШЦ-1-200-0,1 |
350x85x8 |
0,4 | ||
|
ШЦ-1-300-0,05 S ШЦ-1-300-0,1 |
415x110x8 |
0,5 | ||
|
9 ШЦ- II-160-0,05 10 ШЦ-П-160-0,1 |
280x110x8 |
0,3 | ||
|
1 |
ШЦ-П-200-0,05 ШЦ-П-200-0,1 |
320x110x8 |
0,4 | |
|
В ШЦ-П-250-0,05 14 Ш Ц-11-250-0,1 |
370x115x8 |
0,5 | ||
|
В ШЦ-П-300-0,05 16 ШЦ-П-300-0,1 |
415x120x8 |
0,5 | ||
|
17 ШЦ-Ш-160-0,05 18 ШЦ-Ш-160-0,1 |
270x80x8 |
0,3 | ||
|
19 ШЦ-Ш-200-0,05 20 ШЦ-Ш-200-0,1 |
310x80x8 |
0,3 | ||
|
21 ШЦ-Ш-250-0,05 22 ШЦ-Ш-250-0,1 |
360x100x8 |
0,4 | ||
|
24 25 |
ШЦ-Ш-300-0,05 ШЦ-Ш-300-0,1 |
410x100x8 |
0,4 | |
|
ШЦ-Ш-400-0,05 ШЦ-111-400-0,1 |
555x140x12 |
1,0 | ||
|
27 ШЦ-Ш-500-0,05 28 ШЦ-ГП-500-0,1 |
640x130x10 |
1,1 | ||
|
29 : ШЦ-Ш-250-630-0,05 30 ШЦ-Ш-250-630-0,1 |
800x135x10 |
1,3 | ||
|
ШЦ-Ш-250-800-0,05 2 ШЦ-Ш-250-800-0’1 |
1060x200x15 |
1,5 | ||
|
33 ШЦ-Ш-320-1000-0,05 34 ШЦ-Ш-320-1000-0,1 |
1260x200x15 |
1,7 | ||
Цена деления:
0,05 или 0,1 мм.
Рабочие условия эксплуатации:
Рабочий диапазон температур окружающей среды от 10 °C до 40 °C;
Относительная влажность воздуха не более 80 % при температуре 25 °C;
Средний срок службы - не менее 3 лет.
Знак утверждения типа
наносится типографским способом на титульный лист паспорта, а также на штангу штанген циркуля методом тампопечати.
Комплектность
|
Наименование |
Количество |
Примечание |
|
111 -ан.генциркуль |
1 шт. |
По заказу |
|
Ф- ; гяр |
1 шт. | |
|
. ыс.юрт |
1 экз. |
Поверка
. летится согласно ГОСТ 8.113-85 «ГСИ. Штангенциркули. Методика поверки».
Основные средства поверки - меры длины концевые плоскопараллельные 4 разряд, точности 3.
Сведения о методах измерений
Нормативные документыГОСТ 166-89 «Штангенциркули. Технические условия»;
ГОСТ 8.113-85 «ГСИ. Штангенциркули. Методика поверки»;
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10'& * 50 м и длин волн в диапазоне 0,2 * 50 мкм».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции .ту., дх видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
