Установки поверочные средств измерений объема и массы УПМ

Назначение

Установки поверочные средств измерений объема и массы УПМ предназначены для измерений объема и массы жидкости, хранения и передачи единиц объема и массы жидкости.

Описание

Принцип действия установок поверочных средств измерений объема и массы УПМ основан на объемном и весовом методах измерений количества жидкости.

В состав установок поверочных средств измерений объема и массы УПМ входят мерник металлический эталонный 2-го разряда с термометром и весоимерительное устройство, которые смонтированы на металлической раме.

Мерник металлический эталонный 2-го разряда состоит из резервуара, измерительной горловины, сливного крана и, в некоторых исполнениях, наливного крана и электронасоса. В нижней части мерников за приборной панелью установлено по одному термометру. Датчик термометра соединен с дисплеем, отображающим температуру жидкости, измеренную датчиком. Измерительная горловина мерников имеет водоуказательное окно со шкальной пластиной, на которую нанесена отметка соответствующей номинальной вместимости мерника при температуре 20 °C и шкала. Выставление установок в вертикальное положение производится по отвесу.

Весоизмерительное устройство состоит из трех датчиков весоизмерительных тензорезисторных М (регистрационный № 53673-13)- или датчиков весоизмерительных тензорезисторных Т (регистрационный № 53838-13), преобразователя весоизмерительного ТВ с цифровым табло и металлического каркаса с опорами на колесах.

Установки поверочные средств измерений объема и массы УПМ имеют следующие модификации: УПМ 50, УПМ 100, УПМ 500, УПМ 1000, УПМ 2000. В установках поверочных средств измерений объема и массы УПМ модификаций УПМ 50 и УПМ 100 мерник подвешен на датчиках весоизмертельных тензорезисторных с помощью силопередающих элементов. В установках поверочных средств измерений объема и массы УПМ модификаций УПМ 500, УПМ 1000 и УПМ 2000 мерник установлен на трех датчиках весоизмерительных тензорезисторных, неподвижно закрепленных на металлической раме.

Установки поверочные средств измерений объема и массы УПМ имеют вспомогательную площадку, жестко связанную с мерником, для размещения гирь, применяемых для поверки.               ■ '

Масса измеряемой среды, налитой в мерник, считывается с цифрового табло преобразователя весоизмерительного ТВ, соединенного с датчиками весоизмерительными тензорезисторными посредством линии связи. Наибольшая длина линии связи достигает 100 м. Контроль объема жидкости, налитой в мерник, производится по шкале. Слив измеряемой среды из мерника осуществляется через сливной кран.

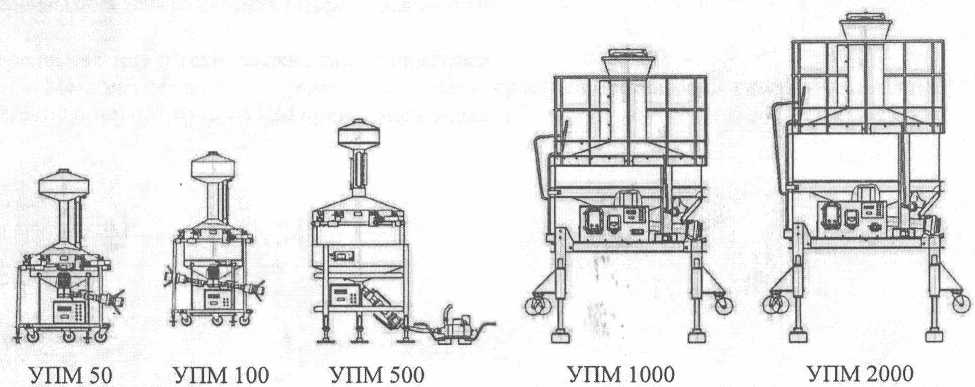

Общий вид установок поверочных средств измерений объема и массы УПМ приведен на рисунке 1 и 2.

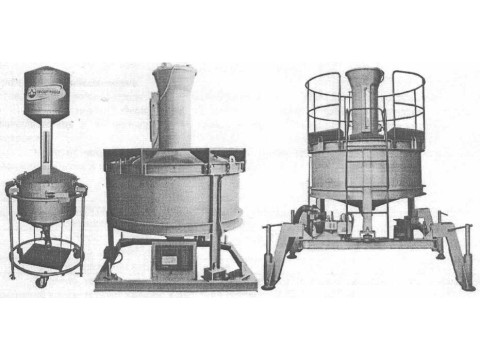

Рисунок 1 - Общий вид установок поверочных средств измерений объема и массы УПМ

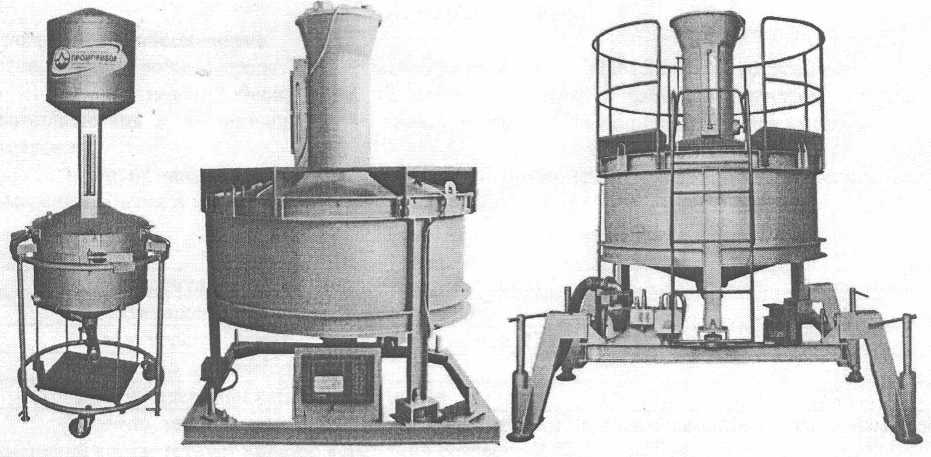

Рисунок 2 - Общий вид установок поверочных средств измерений объема и массы УПМ

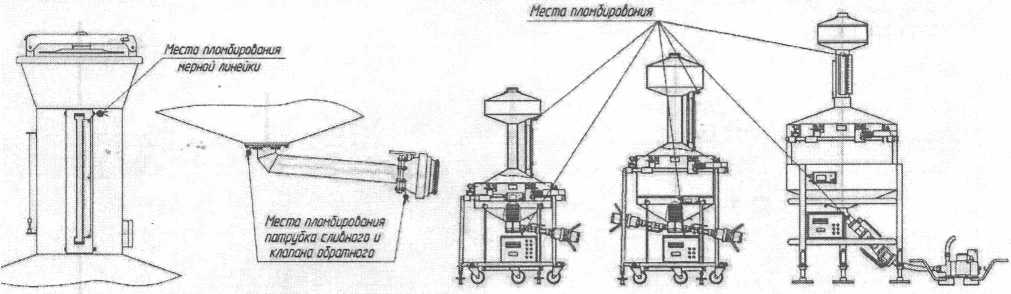

Пломбирование установок поверочных средств измерений объема и массы УПМ осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, находящиеся на сливном кране и шкале мерника. Места пломбирования приведены на рисунке 3.

УПМ 1000 и УПМ 2000                УПМ 50, УПМ 100 и УПМ 500

Рисунок 3 - Места пломбирования установок поверочных средств измерений

объема и массы УПМ

Программное обеспечение

установок поверочных средств измерений объема и массы УПМ является встроенным.

Программное обеспечение предназначено для обработки сигналов, обеспечение взаимодействия'с внешними устройствами, а так же выполнения отображения результатов измерений.

Идентификационные данные программного обеспечения установок поверочных средств измерений объема и массы УПМ приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Программное обеспечение не влияет на метрологические характеристики установок поверочных средств измерений объема и массы УПМ.

Технические характеристики

Метрологические и технические характеристики установок поверочных средств измерений объема и массы УПМ приведены в таблице 2.

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на резервуаре мерника, методом фотохимического травления и в верхней части по центру титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность

- Установка поверочная средств измерений объема и массы УПМ - 1 шт.;

- Руководство по эксплуатации - 1 экз.;

- Паспорт - 1 экз.;

- Методика поверки - 1 экз.

Поверка

осуществляется по документу МП 0427-01-2016 «Инструкция. ГСИ. Установки поверочные средств измерений объема и массы УПМ. Методика поверки», утвержденному ФГУП «ВНИИР» 25 января 2016 года.

Средства поверки:

- рабочий эталон единицы массы 4 разряда с номинальными значениями от 1 до 20 кг;

- рабочий эталон единицы массы 4 разряда с номинальными значениями от 20 до 2000 кг;

- рабочий эталон единицы объема жидкости 1-го разряда с номинальным значением 50 дм .

Знак поверки наносится на свидетельство о поверке, а также давлением на свинцовые (пластмассовые) пломбы в соответствии с рисунком 3.

Сведения о методах измерений

Методика (метод) измерений содержится в разделе «Методика измерений» документа 329.00.00.00 РЭ «Установки поверочные средств измерений объема и массы УПМ. Руководство по эксплуатации».

Нормативные документы

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости;

ТУ 4381-226-05806720-2015 Установки поверочные средств измерений объема и массы УПМ. Технические условия.
