Калибраторы давления портативные Метран-517

Назначение

Калибраторы давления портативные Метран-517 (в дальнейшем калибраторы) предназначены для точного измерения и воспроизведения абсолютного и избыточного давления жидкостей и газов, разрежения газов, напряжения и силы постоянного тока.

Описание

Принцип действия калибраторов в режиме измерений давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента преобразователя давления, расположенного в модуле давления. Электрический сигнал, изменяющийся в преобразователе давления под воздействием входного давления, подается на первый канал измерения аналого-цифрового преобразователя (АЦП) и после преобразования в цифровой код поступает в микроконтроллер модуля давления. Для устранения температурной погрешности, электрический сигнал, пропорциональный температуре чувствительного элемента преобразователя давления, подается на второй канал измерения АЦП и далее после преобразования в виде цифрового кода поступает в микроконтроллер модуля давления. Микроконтроллер по цифровым кодам давления и температуры непрерывно вычисляет значение измеряемого давления в соответствии с функцией преобразования. Индивидуальные коэффициенты функции преобразования, полученные при калибровке преобразователя давления, хранятся в энергонезависимой памяти модуля давления. Модуль давления имеет встроенный асинхронный последовательный интерфейс, по которому информация передается в блок электронный калибратора.

Принцип действия калибраторов в режиме измерений напряжения и силы постоянного тока основан на аналого-цифровом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер блока электронного калибратора.

Принцип действия калибратора в режиме воспроизведения напряжения и силы постоянного тока основан на цифро-аналоговом преобразовании цифровых сигналов микроконтроллера блока электронного калибратора в аналоговые электрические сигналы и передаче их на соответствующие клеммы калибратора.

В состав калибратора входят: блок электронный, комплект модулей давления эталонных Метран-518, блок аккумуляторный, сетевой блок питания Метран-519, комплект средств создания давления во всем рабочем диапазоне измерений давления, адаптер USB и автономное программное обеспечение (ПО) «Поверка СИД» на компакт-диске для связи с ПК (поставляется по заказу).

Блок электронный выполнен в портативном корпусе. На лицевой панели блока электронного размещены клавиатура и жидкокристаллический графический дисплей. На верхней крышке блока расположены клеммы для подключения к цепи измерения и воспроизведения электрических сигналов, разъемы для подключения модуля давления, сетевого блока питания и адаптера USB. На нижней крышке блока электронного - пробка отсека блока аккумуляторного.

Для создания давления в составе калибраторов поставляются ручные источники создания давления.

Электропитание калибратора осуществляется от блока аккумуляторного, расположенного в блоке электронном или от сетевого блока питания.

Калибраторы имеют исполнения:

- общепромышленное;

- взрывозащищенное.

Калибраторы взрывозащищенного исполнения с маркировкой взрывозащиты !ExiaIIBT4X имеют особовзрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» по ГОСТ Р 52350.11-2005.

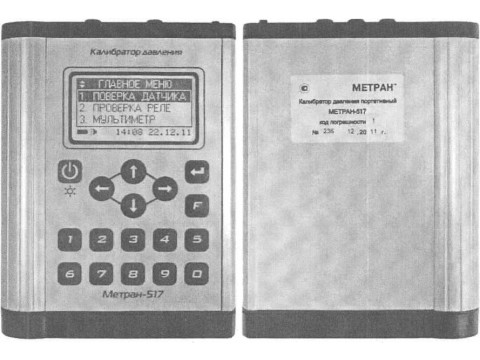

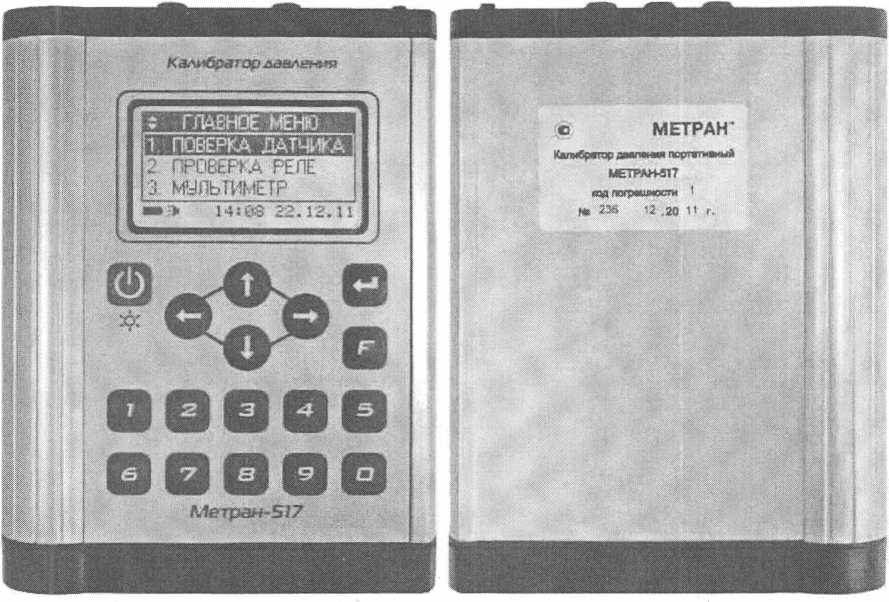

Внешний вид калибратора представлен на рисунке 1.

Рисунок 1 - Внешний вид калибратора Метран-517

Программное обеспечение

Структура встроенного ПО представляет собой набор функций, вызываемые из главной системной функции «main», а также обработчика прерываний событий передачи данных по асинхронному последовательному интерфейсу (UA.RT) и клавиатуры. Структура автономного ПО «Поверка СИД» представляет собой набор функций и режимов, вызываемые из главного окна программы.

Идентификационные данные встроенного программного обеспечения калибратора и модуля давления, а также автономного ПО «Поверка СИД» приведены в таблице 1.

Таблица 1

Информация о версии и контрольной сумме внутреннего ПО доступна через меню калибратора и автономное ПО «Поверка СИД».

Относительное отличие тестовых результатов вычислений встроенного и автономного ПО от опорных 6 не превышает 0,001.

В калибраторе отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню прибора.

Защита калибратора от преднамеренного изменения ПО через внутренний интерфейс (вскрьпие прибора) обеспечивается установкой наклеек «Повреждение не допускается» на корпусе прибора. Уровень защиты ПО - «С» по МИ 3286-2010.

Технические характеристики

Код модуля давления, диапазоны измерений и минимальный поддиапазон измерений модулей давления, прелельно-допускаемое давление, пределы допускаемой основной приведенной погрешности и вид измеряемого давления приведены в таблице 2.

Таблица 2

Примечания

1 Основная погрешность измерений давления у указана при (20 ± 2) °C и включает нелиней

ность, вариацию и повторяемость.

2 Модули давления имеют поддиапазоны измерения по ГОСТ 22520-85. устанавливаемые программным способом.

3 Модули давления D0.63К, D6,3K, D63K, D160K, DIM. D2,5M имеют поддиапазоны избыточного давления, разрежения и давления-разрежения.

4 1 - погрешность только в поддиапазонах избыточного давления.

5 2 - погрешность только в поддиапазонах давления-разрежения.

б3 - погрешность в поддиапазоне 0—25 кПа - 0,06%.

74 - погрешность в поддиапазоне 0—40 кПа - 0.04%.

Коды пределов допускаемой основной приведенной погрешности модулей давления, применяемые при заказе, приведены в таблице 3.

Таблица 3

Диапазоны электрических сигналов, измеряемых блоком электронным:

Диапазоны электрических сигналов, измеряемых блоком электронным:

- постоянный ток, мА                                                 0 -24;

напряжение постоянного тока, В                                       0—1.1;

напряжение постоянного тока, В

Диапазоны электрических сигналов, воспроизводимых блоком электронным:

- постоянный ток, мА

напряжение пос тоянного тока. В                                         0—1,1,

Нормируемый диапазон воспроизводимых и измеренных электрических сигналов:

- постоянный ток. мА

- напряжение постоянного тока, В                                       0—1,0:

напряжение постоянного тока (только измерение). В

Пределы допускаемой основной погрешности измерении и воспроизведений постоян

ного тока и напряжения постоянного тока, число разрядов индикации приведены в таблице 4. Таблица 4

Примечания

1 ИВ - значение измеряемой (воспроизводимой) величины.

2 В режиме воспроизведения тока допускается подключать калибратор общепромышленного исполнения по схеме питания от собственного источника тока или по схеме включения в токовую петлю с внешним блоком питания, а калибратор взрывозащищенного исполнения только по схеме включения в токовую петлю с внешним блоком питания.

3 * пределы допускаемой основной погрешности в диапазоне температур от 10 °C до 35 °C

4 Калибратор имеет 5 десятичных разрядов индикации в режиме измерения напряжения в диапазоне (0—50) В. в остальных режимах - б десятичных разрядов.

Пределы допускаемой дополни тельной погрешности измерений давления, напряжения и воспроизведения постоянного тока и напряжения постоянного тока вызванной изменением температуры окружающего воздуха от О °C до 50 °C не превышают ± 0,5у и ± 0.5Д по каждому показателю (см. таблицы 2 и 3) на каждые 10 °C от температуры (20 ± 2) СС.

Пределы допускаемой дополнительной погрешности при измерении постоянного тока в диапазоне температур от 0 °C до 10 °C и от 35 °C до 50 °C не превышают ± 0.5Д (см. таблицу 4) на каждые 10 °C.

Мощность, потребляемая блоком электронным от сетевого блока питания, Вт, не более:

-   при измерении

при воспроизведении

при зарядке блока аккумуляторного

Степень защиты блока электронного от воздействий ныли и воды

Масса калибратора без источника давления и без модулей, кг, не более

в том числе:

блок электронный. кг, не более

блок питания, кг, не более

блок аккумуляторный, кг, не более

присоединительные элементы, кг, не более

Габаритные размеры блока электронного (длина*ширинахвысота).

мм. не более                                                          140*195х40.

Средний срок службы, лет

Средняя наработка на отказ, ч

Условия эксплуатации:

- температура окружающего воздуха, °C                           от 0 до 50;

- относительная влажность воздуха при

температуре 35 °C, %                                           от 30 до 80;

атмосферное давление, кПа                                   от 84 до 106.7.

Знак утверждения типа

наносят типографским способом на титульные листы руководства по эксплуатации и паспорта, а также трафаретным способом на табличку электронного блока калибратора в левом верхнем углу.

Комштектность средства измерений

Комплект поставки приведен в таблице 5. Таблица 5

Продолжение таблицы 5

Поверка

осуществляется по методике «Калибратор давления портативный Метран-517 Методика поверки 1595,000.00 МИ», утвержденной ГЦИ СИ ФБУ «Челябинский ЦСМ». в январе 2012 г.

Основные средства поверки:

- манометры грузопоршневые: МП-2.5. МП-60. МП-600. МП-2500, КТ 0,01. 0,02;

- калибраторы давления пневматические: Воздух-504 Воздух-1. КТ 0,01. 0.015. 0,02: Метран-505 Воздух-1; КТ 0,015, 0,02;

- манометр абсолютного давления МП А-15, с пределом допускаемой основной погрешности ±6,65 Па в диапазоне от 0 до 20 кПа: ± 13,3 Па в диапазоне от 20 до 133 кПа; ± 0,01 % в диапазоне от 133 до 400 кПа;

- задатчик разрежения Метран-503 Воздух К Г 0,02;

- барометр образцовый переносной БОП-1М-3 с ВПП 280 кПа, с пределом допускаемой погрешности измерений абсолютного давления не более ±10 Па в диапазоне от 0,5 до 110 кПа и ± 0.01 % от измеряемого значения в диапазоне от 110 до 280 кПа;

- контроллеры давления РРСЗ с модулями Q-RPT: G15Kp, GlOOKp, /\160Kp. А350Кр. G200Kp, А1,4Мр, А7Мр, е пределом допускаемой основной погрешности ± 0.01 %;

- мультиметр HP Agilent 3458А погрешность измерений напряжения постоянного тока в диапазоне от 0 до 10 В ± (0,0008 % х Низм + 0,000005 % х Uпредела);

- мультиметр I IP Agilent 34401А КТ 0,0015;

- этшюнная мера электрического сопротивления МС 3007 К Г 0,001;

- блок питания Б5-45А.

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации «Калибратор давления портативный Метран-517 Руководство по эксплуатации 1595.000,00 РЭ».

Нормативные документы

1 ГОСТ 8.017-79 Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.

2 ГОСТ 8.187-76 Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4х 104 Па.

3 ГОСТ 8.223-76 Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2.7х 102 до 4000х 102 Па.

4 ГОСТ 8.022-91 Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1*10'16 до 30 А.

5 ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

6 ТУ 4381-062-51453097-2010. Калибраторы давления портативные Метран-517 Технические условия.

Рекомендации к применению

Выполнение работ или оказание услуг по обеспечению единства измерений.
