Системы весоизмерительные этикетировочные автоматические ES 6000
| Номер в ГРСИ РФ: | РБ 03 02 6369 17 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Производитель / заявитель: | "ESPERA-WERKE GMBH", Германия |
|
Описание типа РБ 03 02 6369 17 [2018-01-16]
rb-03-02-6369-17_2018-01-16.pdf
|
Скачать |
Системы весоизмерительные этикетировочные автоматические ES 6000 (далее - системы) предназначены для взвешивания продукции в автоматическом и неавтоматическом режимах, а также для нанесения этикетки на продукцию в автоматическом режиме.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 6369 17 |
| Наименование | Системы весоизмерительные этикетировочные автоматические ES 6000 |
| Год регистрации | 2017 |
| Номер сертификата | 11264 |
| Дата регистрации | 2017-08-31 |
| Срок действия | 2022-08-31 |
| Получатель сертификата | фирма "ESPERA-WERKE GMBH", Германия (DE) |
Производитель / Заявитель
фирма "ESPERA-WERKE GMBH"
Адрес: Moltkestrasse, 17-33, 47048, Duisburg
Контакты: +49-(0)203-3054-0 / +49-(0)203-3054-275
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2734-2017. |
Поверители
Скачать
|
Описание типа РБ 03 02 6369 17 [2018-01-16]
rb-03-02-6369-17_2018-01-16.pdf
|
Скачать |
Описание типа
Назначение
Системы весоизмерительные этикетировочные автоматические ES 6000 (далее - системы) предназначены для взвешивания продукции в автоматическом и неавтоматическом режимах, а также для нанесения этикетки на продукцию в автоматическом режиме.
Область применения - фасовочные участки крупных супермаркетов, распределительные центры и пищевые производства.
Описание
Принцип действия систем основан на преобразовании действующей на систему силы тяжести, создаваемой взвешиваемым объектом, в деформацию упругих элементов тензорезисторных датчиков. Деформация упругих элементов вызывает изменение электрического сигнала тензорезисторных датчиков. Аналоговый электрический сигнал от тензорезисторных датчиков передается в аналогово-цифровой преобразователь. Преобразованный сигнал обрабатывается компьютерным терминалом, который отображает измеренное значение массы на дисплее.
Системы рассчитывают стоимость на основании измеренной массы и цены за единицу продукции, производят этикетирование каждой единицы продукции в отдельности с указанием данной информации и штрих кодов.
Конструктивно системы состоят из весоизмерительного устройства модели ESW6634, компьютерного терминала модели ESC964, конвейерной системы модели ESF6624, устройств для наклеивания этикеток модели ESS304, печатающих устройств модели ESD524 с термоголовками модели EST1134. Грузоприемное устройство устанавливается на металлическую раму и выполнено в виде платформы с ленточным конвейером и дополнительных грузовых конвейеров для подачи и перемещения груза. Взвешивающая часть грузоприемного устройства с ленточным конвейером опирается на тензорезистивные датчики и состоит из одной грузоприемной^^ат^рмы. Взвешивание груза происходит при его движении по конвейеру, ^спб^ем^нкы предназначены для определения положения взвешиваемого объекта на конвейере и подачи сигналов для начала процесса взвешивания и этикетирования. Системы снабжены пузырьковым уровнем, расположенным на передней панели грузоприемной платформы, и регулировочными опорами по высоте. В системах устанавливаются 2 датчика весоизмерительных тензорезисторных модели FLINTEC PC6-100kg СЗ MI6-S.
Системы имеют следующие исполнения ES 6001-30, ES 6002-30, ES 6100-30 и соответствующие отличительные особенности:
- системы ES 6001-30 имеют три (опционально четыре) моторизированные конвейерные ленты, один принтер для печати этикетки, один принтер для нанесения этикетки.
- системы ES 6002-30 имеют три (опционально четыре) моторизированные конвейерные ленты, два принтера для печати этикетки, два аппликатора для нанесения этикетки.
- системы ES 6100-30 имеют одну моторизированную конвейерную ленту, один принтер для печати этикетки, один аппликатор для нанесения этикетки.
В системах предусмотрены следующие устройства:
- устройство первоначальной установки нуля;
- полуавтоматическое устройство установки нуля;
- устройство выборки массы тары;
- устройство предварительного задания массы тары;
- индикация нуля;
- устройство задания скорости ленты для взвешиваемого объекта.
Знак поверки (поверительное клеймо-накпейка) наносится на корпус систем в соответствии с приложением А.

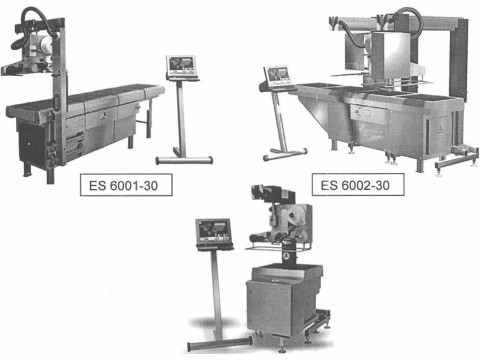

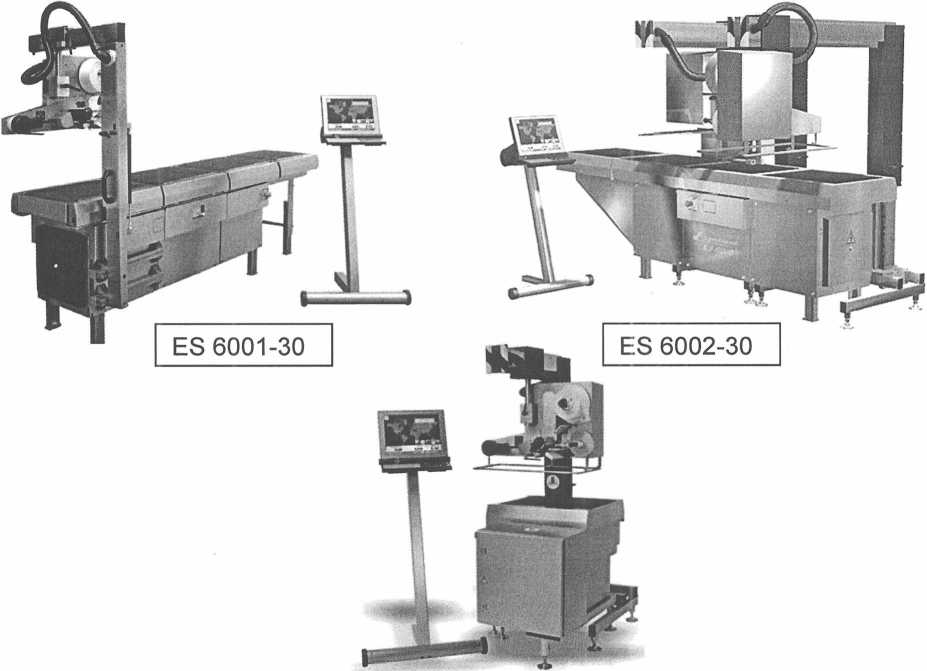

Общий вид систем ES 6000 представлен на рисунке 1.
ES 6100-30
Рисунок 1 - Общий вид систем весоизмерительных этикетироврч автоматических ES 6000
Государственный реестр] I средств измерении ' \ Республики Беларусь /
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики систем приведены в таблицах 1,2,3, 4, 5.
Таблица 1 - Основные метрологические характеристики систем (класс точности систем по OIML R 51-1, максимальная и минимальная нагрузка, действительная цена деления, поверочное деление, число поверочных делений)_______________________
|
Класс точности систем по OIML R 51-1 |
Максимальная нагрузка Мах, кг |
Минимальная нагрузка Min, г |
Действительная цена деления (d), поверочное деление (е), г |
Число поверочных делений (п) |
|
У(а) |
15/30 |
100 |
5/10 |
3000/3000 |
Таблица 2 - Основные метрологические характеристики систем (пределы допускаемой погрешности в режиме автоматического взвешивания
|
Класс точности систем по OIML R 51-1 |
Максимальная нагрузка Мах, кг |
Интервалы взвешивания гл, г |
Пределы допускаемой погрешности (mpe), г | |
|
при поверке |
при эксплуатации | |||
|
Y(a) |
15/30 |
Min < m < 2500 |
±5,0 |
±7,5 |
|
2500 < m< 10000 |
±7,5 |
±12,5 | ||
|
10000 < m < 15000 |
±10,0 |
±17,5 | ||
|
15000 <m <20000 |
±15,0 |
±25,0 | ||
|
20000 < m < Max |
±20,0 |
±35,0 | ||
Таблица 3 - Основные метрологические характеристики систем (пределы допускаемой погрешности в режиме неавтоматического взвешивания ____ ___
|
Класс точности систем по OIML R 51-1 |
Максимальная нагрузка Мах, кг |
Интервалы взвешивания т, г |
Пределы допускаемой погрешности (тре), г | |
|
при поверке |
при эксплуатации | |||
|
Y(a) |
15/30 |
Min < т < 2500 |
±2,5 |
±5,0 |
|
2500 < т < 10000 |
±5,0 |
±10,0 | ||
|
10000<т< 15000 |
±7,5 |
±15,0 | ||
|
15000 <т <20000 |
±10,0 |
±20,0 | ||
|
20000 < т < Мах |
±15,0 |
±30,0 | ||
Таблица 4 - Основные технические характеристики систем
|
Наименование характеристики |
Значение |
|
Диапазон установки на нуль, не более |
4 % от Мах |
|
Диапазон устройства первоначальной установки нуля, не более |
20 % от Мах |
|
Значение выборки массы тары систем, кг, не более |
минус 15 |
|
Количество весоизмерительных датчиков (модель FLINTEC РС6-100 kg СЗ MI6-S) |
2 |
|
Максимальная скорость системы транспортирования груза, м/сек |
1 |
|
Диапазон температуры эксплуатации, °C |
от минус 10 до плюс 40 |
|
Относительная влажность воздуха, %, не более |
85 (при температуре 40 °C) |
|
Параметры электропитания: - диапазон напряжения питания, В - частота, Гц |
от 190 до 240 50-60 |
|
Потребляемая мощность, Вт, не более ES 6001-30 ES 6002-30 ES 6100-30 |
2300 2500 1800 |
|
Габаритные размеры (длина х ширина х высота), мм, не более ES 6001-30 (с дополнительным конвейером) ES 6002-30 (с дополнительным конвейером) ES 6100-30 |
1891(2600)х879х1950 1892(2600)х879х1950 961x1294x1950 |
|
Масса, кг, не более ES 6001-30 (с дополнительным конвейером) ES 6002-30 (с дополнительным конвейером) ES 6100-30 |
550 600 350 |
Программное обеспечение (далее - ПО) не может быть модифицировано, загружено или прочитано после поверки без нарушения пломбы. Заводская версия ПО не ниже: 2.202.8 2015-02-13; процесс ОС9 версии не ниже: 22.001.016 27.02.2014
*49:33 Edition 4; интерфейс весов версии не ниже: 22.001.008 21.09.11
13:29:10 @3.0.004.
средств измерении Республики Беларусь \Лля документ‘ну/
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации (в правом верхнем углу) методом типографической печати.
Комплектность
В комплект поставки систем входит:
1 шт.
1 экз.
1 экз.
1. Системы
2. Руководство по эксплуатации.
3. Методика поверки (по запросу)
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «ESPERA-WERKE GMBH», Германия.
OIML R 51-1 «Автоматические весораспределяющие (весосортирующие) приборы. Часть 1: Метрологические и технические требования. Испытания»
МРБ МП. 2734-2017 «Системы весоизмерительные этикетировочные автоматические ES 6000. Методика поверки».
Заключение
Системы весоизмерительные этикетировочные автоматические ES 6000 соответствуют требованиям технической документации фирмы «ESPERA-WERKE GMBH», Германия.
Системы соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 010/2011 «О безопасности машин и оборудования» (Декларация соответствия ТС N RU Д-ОЕ.АУ37.В.24162, от 23.03.2016, действительна до 22.03.2021).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
