Виброметры-балансировщики BALTECH VP-3470-Ex
| Номер в ГРСИ РФ: | РБ 03 06 6380 17 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Категория: | Виброметры |
| Производитель / заявитель: | ООО "Балтех", г. Санкт-Петербург |
|
Описание типа РБ 03 06 6380 17 [2017-12-01]
rb-03-06-6380-17_2017-12-01.pdf
|
Скачать |
Виброметры-балансировщики BALTECH VP-3470-Ех (далее - виброметры) предназначены для измерений среднеквадратического значения (СКЗ) виброускорения, виброскорости и размаха виброперемещения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 6380 17 |
| Наименование | Виброметры-балансировщики BALTECH VP-3470-Ex |
| Год регистрации | 2017 |
| Номер сертификата | 11275 |
| Дата регистрации | 2017-08-31 |
| Срок действия | 2021-12-16 |
| Получатель сертификата | ООО "Балтех", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Балтех"
Адрес: ул. Чугунная, 20, литер 3, пом.№2П, №229, , 194044, г. Санкт-Петербург
Контакты: тел./факс +7 (812) 335-00-85 / info@baltech.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 1873-88. |
Поверители
Скачать
|
Описание типа РБ 03 06 6380 17 [2017-12-01]
rb-03-06-6380-17_2017-12-01.pdf
|
Скачать |
Описание типа
Назначение
Виброметры-балансировщики BALTECH VP-3470-Ех (далее - виброметры) предназначены для измерений среднеквадратического значения (СКЗ) виброускорения, виброскорости и размаха виброперемещения.
Описание
Принцип действия виброметров основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его обработке.
Виброметр представляет собой переносной прибор, состоящий из двух первичных вибропреобразователей и вычислительного блока.
Вычислительный блок имеет два канала для подключения вибропреобразователей и канал для подключения стробоскопа и тахометра.
Виброметры позволяют измерять среднеквадратическое значение (СКЗ) виброускорения, виброскорости, размах виброперемещения, осуществлять вибрационную диагностику, выполнять динамическую балансировку и формировать отчеты об измерениях. Виброметры имеют жидкокристаллический дисплей и аккумуляторное питание.
Внешний вид вибропреобразователя модели ЕХ603С01 представлен на рисунке 1, вычислительного блока виброметра BALTECH VP-3470 Ex - на рисунке 2.

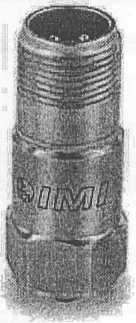

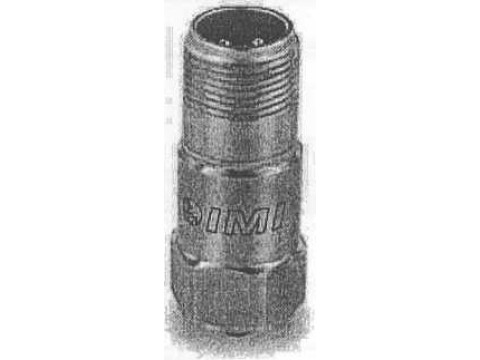

Рисунок 1 - Внешний вид вибропреобразователя модели ЕХ603С01
знака утверждения типа и знака поверки
Место опломбирования

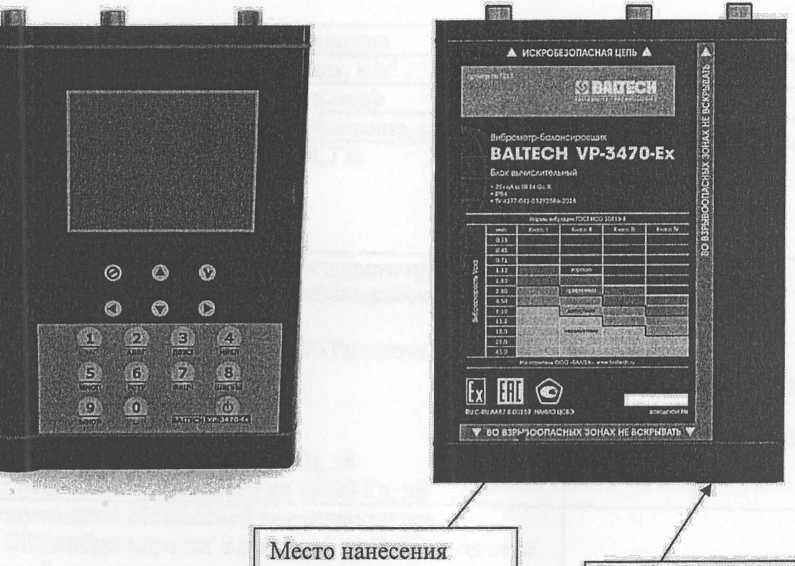

Рисунок 2 - Внешний вид вычислительного блока виброметра BALTECH VP-3470-Ех
Программное обеспечение
Программное обеспечение (ПО) служит для обработки, визуализации и архивации информации, поступающей от измерительных каналов. ПО представляет собой внешнее сервисное (фирменное) программное обеспечение и не является метрологически значимым.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PBEX-118.FRM |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.18 |
|
Цифровой идентификатор ПО |
CRC32 С9976569 |
|
Другие идентификационные данные (если есть) |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Технические характеристики
Телица 2
|
Наименование характеристики |
Значения |
|
Диапазонизмервний СКЗ виброускорения, |
ОТ 0,5 до 300 |
|
Диалазонизмерений СКЗ виброскорости, мм/с |
от 0,5 до 200 |
|
Диапазон измбренийразмахавиброперемещения,мкм |
6т1 до 1000 |
|
Рабочий диапазончастот приизмерении, Гц: виброускорения виброскорости виброперемещения ....... |
от 2 до 10000 от 10 до 2000 от 10 до 1000 |
|
Пределыдопускаемой абсолютнойпогрещности при измерении СКЗ виброускорения в днайазоне рабочих температур: в диапазоне рабочих частот от 10 др 5000 Гц включ., м/с2 в д иапазоне рабочих частот от 2 ДО 10 Гц, в диапазоне рабочих частот от 5000 до 10000 Гц, дБ |
±(0,1А + 0,1), где А - измеряемое значение виброускорения (м/с2) 3 3 |
|
Пределы допускаемой абсолютной погрешности при измерении СКЗ виброскорости в диапазоне рабочих частот и в диапазоне рабочих температур, мм/с |
± (ОДУ + 0,1), где V - измеряемое значение виброскорости (мм/с) |
|
Пределы допускаемой абсолютной погрешности при измерении размаха виброперемещения в диапазоне рабочих частот и в диапазоне рабочих температур, мкм |
*(0,1 S + 1), где S - измеряемое значение виброперемещения (мкм) |
|
Нормальная область значений температуры: диапазон температур, °C |
25*10 |
|
Рабочие условия эксплуатации: диапазон рабочих температур,°C: вибропреобразователь вычислительный блок |
От-54 до +121 от -20 до +40 |
|
Габаритныеразмеры,мм,не более вибропреобразователь (шестигранник * длина) вычислительный блок (длина* высота * ширина) |
25 х 57 138x195*38 |
|
Масса, кг, неболее: вибропреобразователь вычислительный блок |
0,1 1,0 |
Знак утверждения типа
наносится на вычислительный блок методом наклейки и на руководство по эксплуатации методом печати.
Комплектность
Таблица3
|
Кол-во | |
|
Виброметр-балансировщик BALTECH VP-3470-Ёх в составе: вычислительный блок адаптер сетевой вибропреобразователь с кабелем и магнитным держателем |
1 шт. 1 шт. 2шт. |
|
руководство пожсплуатации |
1 экз. |
|
паспорт |
1ЭКЗ. |
Поверка
осуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемыхСИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке методом оттиска и, если позволяют условия эксплуатации, на корпус вычислительного блока методом наклейки.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускоренйя в диапазоне частот от 1ЧО'1 до 2'104Гц».
2 Технические условия ТУ 4277-042-53292586-2016 «Виброметр-балансировщик BALTECHVP-3470EX».
