Виброметры серии «ДПК-Вибро» (далее - виброметры) предназначены для измерения характеристик вибрации (виброускорение, виброскорость и виброперемещение), а также анализа состояния подшипников качения.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 06 6498 18
Наименование	Виброметры серии "ДПК-Вибро"
Год регистрации	2018
Номер сертификата	11537
Дата регистрации	2018-01-30
Срок действия	2022-05-02
Получатель сертификата	ООО ПВФ "Вибро-Центр", г. Пермь, Российская Федерация (RU)

Производитель / Заявитель

ООО ПВФ "Вибро-Центр"

Адрес: 614600, г. Пермь, ул. Кирова, 70, офис 410

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по 4277-092-12025123-2016 МП (2016 г.).
Признание поверки	Первичная при выпуске из производства: ООО ПВФ "Вибро-Центр" (аттестат аккредитации - №RA.RU.311739, шифр поверительного клейма - ВЛК)(НТК №01-18).

Поверители

Скачать

Описание типа РБ 03 06 6498 18 [2018-04-03]

rb-03-06-6498-18_2018-04-03.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Действие виброметра основано на преобразовании вибрации контролируемого объекта в электрический сигнал, пропорциональный виброускорению, и его обработке.

Виброметры представляют собой переносной прибор, состоящий из измерительного блока и встроенного вибропреобразователя. Измерительный блок принимает и обрабатывает сигналы, поступающие от вибропреобразователя, производит одинарное или двойное интегрирование, выполняет вибродиагностику состояния подшипников качения. Виброметр позволяет измерять амплитудное значение виброускорения, среднее квадратическое значение (СКЗ) виброскорости и размах виброперемещения.

Измерительный блок снабжен жидкокристаллическим дисплеем и сенсорными кнопками. Питание прибора осуществляется от встроенных аккумуляторов, подзарядке которых происходит при помощи поставляемого вместе с прибором зарядного устройства.

Виброметры выпускаются в двух исполнениях: ДПК-Вибро Стандарт и ДПК-Вибрс Лифт-Сервис.

Внешний вид виброметра серии «ДПК-Вибро» приведен на рисунках 1 и 2.

Место нанесения знака утверждения -типа

Место пломбирования

Рисунок 1 - Внешний вид виброметра серии «ДПК-Вибро» (вид спереди и вид сзади)

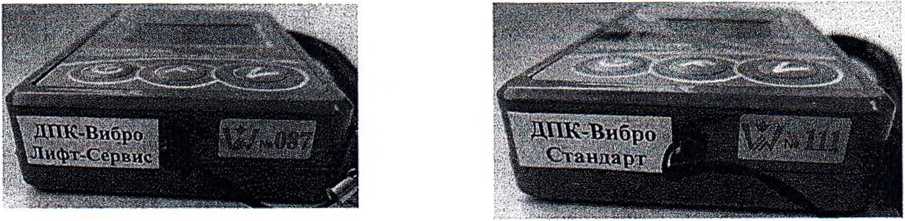

Рисунок 2 - Внешний вид виброметра серии «ДПК-Вибро» (вид сверху)

Программное обеспечение

Программное обеспечение (ПО) служит для индикации и передачи измерительной информации. ПО представляет собой фирменное программное обеспечение, которое поставляется совместно с виброметром и не имеет влияния на метрологические характеристики.

Таблица 1

Идентификационные данные (признаки)	Значение
Для ДПК-Вибро Стандарт
Идентификационное наименование ПО	ДПК-Вибро Стандарт
Номер версии (идентификационный номер) ПО	Версия 6.1 и выше
Другие идентификационные данные (если есть)	-
•
Для ДПК-Вибро Лифт-Сервис
Идентификационное наименование ПО	ДПК-Вибро Лифт-Сервис
Номер версии (идентификационный номер) ПО	Версия 7.1л и выше
Другие идентификационные данные (если есть)	-

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Технические характеристики

Таблица 2

Наименование характеристики	Значения	у
Диапазоны измерения амплитудного значения виброускорения, м/с2: - исполнение «Стандарт» - исполнение «Лифт-Сервис»	от 1 до 100 от 1 до 50
Диапазоны измерения СКЗ виброскорости, мм/с: - исполнение «Стандарт» - исполнение «Лифт-Сервис»	от 1 до 100 от 1 до 80
Диапазон измерения размаха виброперемещения, мкм	от 50 до 500
Диапазоны рабочих частот при измерении, Гц: -виброускорения -виброскорости - исполнение «Стандарт» - исполнение «Лифт-Сервис» -виброперемещения - исполнение «Стандарт» - исполнение «Лифт-Сервис»	от 10 до 1000 от 10 до Ю0р...г- .. от 10 до 6^ Ж® от 10 д4 200 от 10 до 160
V X. V"'

Наименование характеристики

Значения

Пределы допускаемой основной относительной погрешности при измерении виброускорения на базовой частоте 79,6 Гц для исполнения «Стандарт», %:

- в диапазоне измерения от 1 до 5 м/с2 включ.

- в диапазоне измерения св. 5 до 100 м/с2

±10 ±5

Пределы допускаемой основной относительной погрешности при измерении виброускорения на базовой частоте 79,6 Гц для исполнения «Лифт-Сервис», %:

- в диапазоне измерения от 1 до 5 м/с2 включ.

- в диапазоне измерения св. 5 до 50 м/с2

±10 ±5

Пределы допускаемой основной относительной погрешности при измерении виброскорости на базовой частоте 79,6 Гц для исполнения «Стандарт», %:

- в диапазоне измерения от 1 до 5 мм/с включ.

- в диапазоне измерения св. 5 до 100 мм/с

±10 ±5

Пределы допускаемой основной относительной погрешности при измерении виброскорости на базовой частоте 79,6 Гц для исполнения «Лифт-Сервис», %:

- в диапазоне измерения от 1 до 5 мм/с включ.

- в диапазоне измерения св. 5 до 80 мм/с

±10 ±5

Пределы допускаемой основной относительной погрешности при измерений виброперемещения на базовой частоте 79,6 Гц, %:

- в диапазоне измерения от 50 до 99,9 мкм включ.

- в диапазоне измерения св. 99,9 до 500 мкм

±10 ±5

Неравномерность амплитудно-частотной характеристики при измерении виброускорения и виброскорости относительно базовой частоты в диапазонах частот для исполнения «Стандарт», %, не более:

от 10 Гц до 20 Гц включ. и св. 640 Гц до 1000 Гц

св. 20 Гц до 640 Гц включ.

±20

±10

Неравномерность амплитудно-частотной характеристики при измерении виброперемещения относительно базовой частоты в диапазонах частот для исполнения «Стандарт», %, не более: от 10 Гц до 20 Гц включ.

св. 20 Гц до 200 Гц

±20

±10

Неравномерность амплитудно-частотной характеристики при измерении виброускорения относительно базовой частоты в диапазонах частот для исполнения «Лифт-Сервис», %, не более:

от 10 Гц до 20 Гц включ. и св. 400 Гц до 1000 Гц

св. 20 Гц до 400 Гц включ.

±20

±10

Неравномерность амплитудно-частотной характеристики при измерении виброскорости относительно базовой частоты в диапазонах частот для исполнения «Лифт-Сервис», %, не более:

от 10 Гц до 20 Гц включ. и св. 400 Гц до 650 Гц

св. 20 Гц до 400 Гц включ.

Наименование характеристики	Значения
Неравномерность амплитудно-частотной характеристики при измерении виброперемещения относительно базовой частоты в диапазонах частот для исполнения «Лифт-Сервис», %, не более: от 10 Гц до 20 Гц включ. св. 20 Гц до 160 Гц	±20 ±10
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды, %	половина значения основной погрешности
Нормальная область значений температуры, °C	20±5
Условия эксплуатации: диапазон рабочих температур, °C	от -20 до +50
Габаритные размеры (длинах ширина х высота), мм, не более	98x60x19
Масса, кг, не более	0,5

Знак утверждения типа

наносится на корпус виброметра методом наклейки и на титульный лист паспорта методом печати или наклейки.

Комплектность

Таблица 3

Наименование	Обозначение	Кол-во
Виброметр серии «ДПК-Вибро»		1 шт.
Зарядное устройство		1шт.
Чехол (сумка) и ремешок для переноски виброметра		1 шт.
Руководство по эксплуатации	4277-092-12025123-2016 РЭ	1 экз.
Методика поверки	4277-092-12025123-2016 МП	1 экз.
Паспорт	4277-092-12025123-2016 ПС	1 экз.

Поверка

осуществляется по документу 4277-092-12025123-2016 МП «Виброметр серии «ДПК-Вибро».

Методика поверки», утвержденному ФГУП «ВНИИМС» 28.02.2017 г.

Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорте.
