Виброметры "ViPen"
| Номер в ГРСИ РФ: | РБ 03 06 6330 17 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Категория: | Виброметры |
| Производитель / заявитель: | ООО ПВФ "Вибро-Центр", г. Пермь |
|
Описание типа РБ 03 06 6330 17 [2017-10-05]
rb-03-06-6330-17_2017-10-05.pdf
|
Скачать |
Виброметры «ViPen» (далее - виброметры) предназначены для измерения среднего квадратического значения (СКЗ) виброскорости и амплитудного значения виброускорения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 6330 17 |
| Наименование | Виброметры "ViPen" |
| Год регистрации | 2017 |
| Номер сертификата | 11161 |
| Дата регистрации | 2017-06-23 |
| Срок действия | 2021-02-03 |
| Получатель сертификата | ООО ПВФ "Вибро-Центр", г. Пермь, Россия (RU) |
Производитель / Заявитель
ООО ПВФ "Вибро-Центр"
Адрес: 614600, г. Пермь, ул. Кирова, 70, офис 410
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по 4277-075-12025123-2015 МП (2015 г.). |
Поверители
Скачать
|
Описание типа РБ 03 06 6330 17 [2017-10-05]
rb-03-06-6330-17_2017-10-05.pdf
|
Скачать |
Описание типа
Назначение
Виброметры «ViPen» (далее - виброметры) предназначены для измерения среднего квадратического значения (СКЗ) виброскорости и амплитудного значения виброускорения.
Описание
Принцип действия виброметра основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его обработке.
Виброметр представляет собой переносной прибор, состоящий из встроенного вибропреобразователя и измерительного блока, осуществляющего одинарное интегрирование и формирование среднеквадратического значения виброскорости. На основании расчета эксцесса виброускорения в виброметре «ViPen» производится оценка технического состояния подшипников качения.
Питание виброметра осуществляется от встроенного несъёмного литий-ионного аккумулятора.
На передней панели виброметра расположен жидкокристаллический экран, предназначенный для индикации показаний.

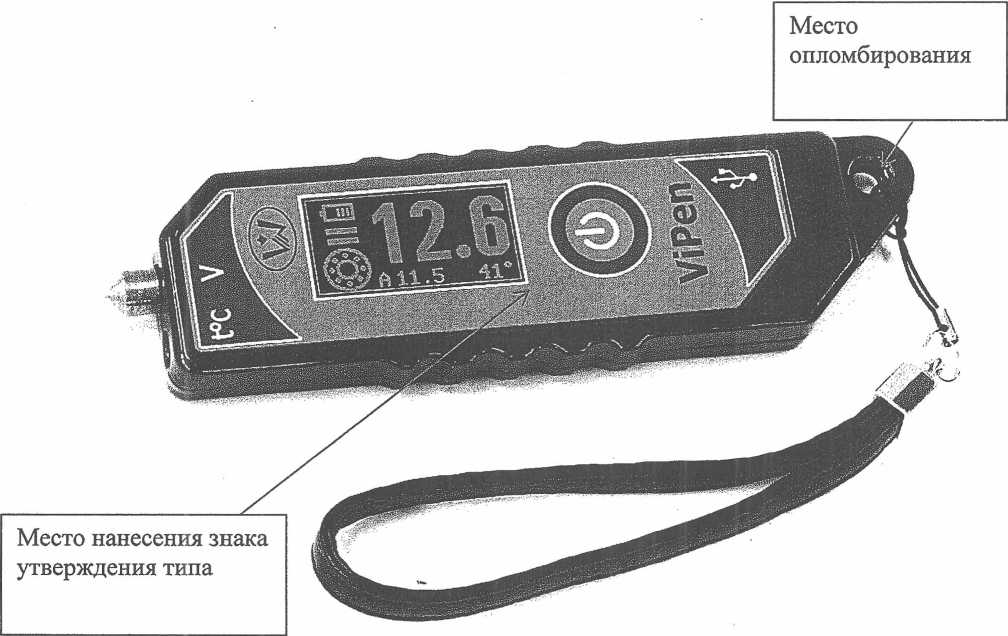

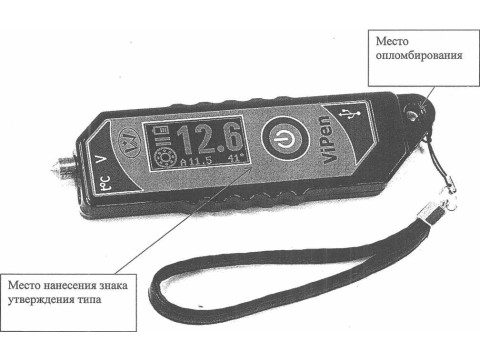

Рисунок 1 - Внешний вид виброметра «ViPen»
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерения виброскорости (СКЗ), мм/с |
от 1 до 70 |
|
Диапазон измерения виброускорения (амплитудное значение), м/с2 |
от 1 до 50 |
|
Диапазон рабочих частот, Гц |
от 10 до 1000 |
|
Пределы допускаемой основной относительной погрешности при измерении виброскорости на базовой частоте 79,6 Гц, %: в диапазоне измерения от 1 до 5 мм/с в диапазоне измерения св. 5 до 70 мм/с |
±10 ±5 |
|
Пределы допускаемой основной относительной погрешности при измерении виброускорения на базовой частоте 79,6 Гц, %: в диапазоне измерения от 1 до 5 м/с2 в диапазоне измерения св. 5 до 50 м/с2 |
±10 ±5 |
|
Неравномерность амплитудно-частотной характеристики в диапазонах частот при измерении виброускорения, %, не более: от 10 Гц до 30 Гц включ. св. 30 Гц до 1000 Гц включ. |
±30 ±10 |
|
Неравномерность амплитудно-частотной характеристики в диапазонах частот при измерении виброскорости, %, не более: св. 30 Гц до 700 Гц от 10 Гц до 30 Гц включ. и от 700 Гц до 1000 Гц включ. |
±10 ±30 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха, %, не более |
половина основной погрешности |
|
Нормальные условия: диапазон температур, °C |
20±5 |
|
Рабочие условия эксплуатации: диапазон температур, °C |
от минус 20 до ±50 |
|
Масса, кг, не более |
0,2 |
|
Габаритные размеры (высотах ширинах длина), мм, не более |
15x40x146 |
Знак утверждения типа
наносится на лицевую панель измерительного блока методом наклейки и на титульный лист паспорта методом печати или наклейки.
Комплектность
Виброметр «ViPen» 1 шт.
Зарядное устройство с кабелем микро-USB 1 шт.
Кожаный чехол 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Поверка
осуществляется по документу 4277-075-12025123-2015 МП «Виброметры «ViPen». Методика поверки», утвержденному ФГУП «ВНИИМС» 26.11.2015 г.
Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012.
Знак поверки наносится на свидетельство о поверке методом оттиска.
Сведения о методах измерений
Руководство по эксплуатации «Виброметр «ViPen», раздел 2, 4277-075-12025123-2015 РЭ.
Нормативные документы
1 ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10'1 до 24 О4 Гц».
2 Технические условия ТУ 4277-075-12025123-2015 «Виброметр «ViPen».
