Расходомеры-счетчики электромагнитные серии WATERFLUX
| Номер в ГРСИ РФ: | РБ 03 07 6370 17 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "KROHNE Messtechnik GmbH", Германия |
|
Описание типа РБ 03 07 6370 17 [2018-03-01]
rb-03-07-6370-17_2018-03-01.pdf
|
Скачать |
Расходомеры-счетчики электромагнитные серии WATERFLUX (далее - расходомеры) предназначены для непрерывного измерения расхода электропроводящих жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6370 17 |
| Наименование | Расходомеры-счетчики электромагнитные серии WATERFLUX |
| Год регистрации | 2017 |
| Номер сертификата | 11265 |
| Дата регистрации | 2017-08-31 |
| Срок действия | 2022-08-31 |
| Получатель сертификата | фирма "KROHNE Altometer B.V.", Нидерланды (NL) |
Производитель / Заявитель
фирма "KROHNE Altometer B.V."
Адрес: Kerkeplaat 12, 3313 LC Dordrecht
Контакты: +31(0) 78 6306 300 / +31(0) 78 6306 390 / www.krohne.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Расходомеры-счетчики метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках в диапазоне расходов жидкостей до 1000 м^3/ч включительно (поверочная среда - вода). |
| Методика поверки | Поверка проводится по МРБ МП.2762-2018. |
| Признание поверки | Временно, до создания собственной эталонной базы в Республике Беларусь для метрологически не обеспеченных исполнений расходомеров-счетчиков: признавать результаты первичной и периодической поверки, проведенной на эталонных расходомерных установках лабораторий, аккредитованных в Системе аккредитации Республики Беларусь, или проводить первичную и периодическую поверку на эталонных расходомерных установках иных лабораторий в присутствии представителей юридических лиц, входящих в государственную метрологическую службу Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 07 6370 17 [2018-03-01]
rb-03-07-6370-17_2018-03-01.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры-счетчики электромагнитные серии WATERFLUX (далее - расходомеры) предназначены для непрерывного измерения расхода электропроводящих жидкостей.
Область применения - учет электропроводящих жидкостей в распределительных сетях, системах централизованного водоснабжения, орошения, осушения, забора воды, в том числе, для коммерческого учета.
Описание
Принцип работы расходомеров основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом первичным преобразователем, в ней наводится ЭДС индукции с амплитудой, прямо пропорциональной скорости движения жидкости. ЭДС снимается с электродов первичного преобразователя и передается в преобразователь сигналов, где происходит ее преобразование в значение объемного расхода и формирование различных выходных сигналов: показания мгновенного и накопленного расхода (объема), токового сигнала, е частотно-импульсного сигнала, интерфейсных сигналов (HART, RS 485 MODBUS).
Расходомеры состоят из первичного преобразователя расхода и преобразователя сигналов.
Первичный преобразователь расхода состоит из металлической трубы. На внутреннюю поверхность трубы нанесено покрытие, выполненное из непроводящего электрический ток материала (футеровка). В футеровку вплавлены электроды. Для формирования магнитного поля поверх измерительной трубы размещена двухсекционная обмотка возбуждения.
Первичные преобразователи расходомеров имеют фланцевую конструкцию. Измерительная труба выполнена из нержавеющей стали, футеровка - из Rilsan, электроды - из нержавеющей стали или хастеллоя (опционально).
Преобразователь сигналов представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания обмотки возбуждения расходомера. Преобразователи сигналов отличаются формой корпуса, номенклатурой выходных сигналов, набором диагностических-и вспомогательных функций. z
В корпус расходомера могут быть встроены датчик давления и датчик температуры.
' '{
' Лист 141Истов 8
Типы и исполнения преобразователей сигналов представлены в таблице 1. Таблица 1
|
Тип преобразователя сигналов | |
|
IFC 050 |
выходы: токовый, импульсный (частотный), выход состояния, дискретный, функции диагностики, интерфейсы HART, RS 485 MODBUS; четырехпроводная схема подключения (версия программного обеспечения не ниже 4.0.3) |
|
IFC 070 |
выходы: импульсный, выход состояния, RS 485 MODBUS, регистратор данных KGA42- передача данных по сети GSM (версия программного обеспечения не ниже 4.3.1) |
|
IFC 100 |
выходы: токовый (с наложенным HART-протоколом), импульсный, частотный, дискретный, функции диагностики, Foundation Fieldbus, Profibus PA/DP или Mod-bus; четырехпроводная схема подключения (версия программного обеспечения не ниже 4.0.3) |
|
IFC 300 |
выходы: токовый (с наложенным HART-протоколом), импульсный (частотный), выход состояния, вход управления, функции диагностики, интерфейсы Foundation Fieldbus, Profibus РА и DP, RS 485 Modbus, HART; четырехпроводная схема подключения (версия программного обеспечения не ниже 3.0.5) |
|
Исполнения преобразователей сигналов | |
|
С |
компактное исполнение, преобразователь сигналов установлен непосредственно на первичном преобразователе расхода и закреплен на нем |
|
F |
раздельное исполнение, преобразователь сигналов в корпусе соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем |
|
W |
раздельное исполнение, преобразователь сигналов в корпусе для настенного монтажа соединен с первичным преобразователем расхода кабелем тока возбуждения и сигнальным кабелем |
|
R |
раздельное исполнение, преобразователь сигналов в корпусе для монтажа в 19" (21ТЕ и 28ТЕ) стойку соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем |
Место нанесения знака поверки приведено в приложении А к описанию типа. Внешний вид расходомеров представлен на рисунке 1.
WATERFLUX3050
WATERFLUX3070
WATERFLUX3100
WATERFLUX3300

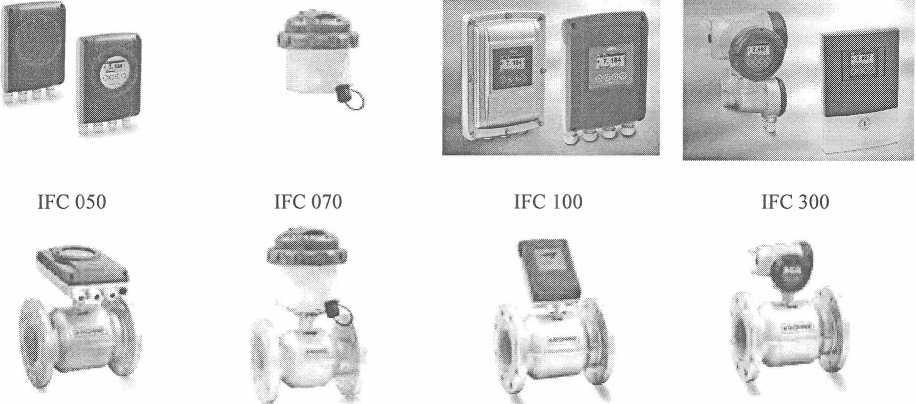

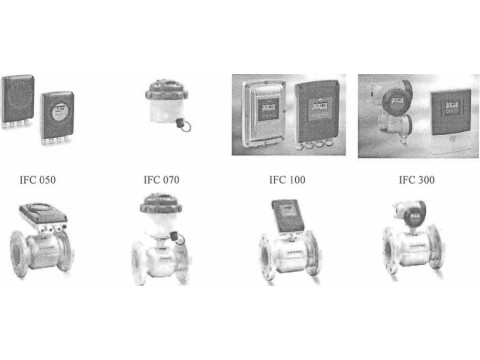

Рисунок 1 - Расходомеры-счетчики электромагнитные сер Внешний вид.
X.
U >5° градт “ 1 ' и \ Республики БелД ду \\ \д^да!СИТ*/ /
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 2-7.
Таблица 2
|
Наименование характеристики |
Значение характеристики | |||
|
WATERFLUX 3050 |
WATERFLUX 3070 |
WATERFLUX 3100 |
WATERFLUX 3300 | |
|
Диаметр условного прохода, DN |
от 25 до 600 | |||
|
Диапазон измерений скорости потока, м/с |
от 0,013 до 12 | |||
|
Направление потока |
прямое и обратное | |||
|
Пределы допускаемой относительной погрешности 1), % |
±(0,5+0,1/v) |
±(0,2+0,1/v) (DN 25-300) ±(0,4+0,1/v) (DN 350-600) |
±(0,3+0,1/v) |
±(0,2+0,1/v) |
|
Максимальное давление рабочей среды, МПа для DN от 25 до 300 для DN от 350 до 600 |
1,6 1,0 | |||
|
Диапазон температур рабочей среды, °C |
от минус 5 до плюс 70 | |||
|
Диапазон температур окружающей среды, °C |
от минус 40 до плюс 65 |
от минус 25 до плюс 65 |
от минус 40 до плюс 60 |
от минус 40 до плюс 65 |
|
Диапазон температур хранения, °C |
от минус 50 до плюс 70 |
от минус 30 до плюс 70 |
от минус 50 до плюс 70 | |
|
Электропроводность рабочей среды, мкСм/см, не менее |
20 | |||
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP66/67 |
IP66/67 (алюминиевый корпус) IP68 (корпус из поликарбоната) IP68 (для первичного преобразователя раздельной версии с клеммной коробкой из нержавеющей стали) |
IP66/67 IP69 |
IP66/67 IP68 (для первичного преобразователя раздельной версии) |
|
Номинальное напряжение питания, В постоянный ток постоянный/переменный ток переменный ток |
24 от 100 до 230 |
от 10 до 30 от 110 до 230 |
от 12 до 24 24 от 100 до 230 | |
|
Габаритные размеры, мм, не более |
(от 150 до 600)х(от 151 до 781)х(от 115 до 780) | |||
|
Масса, кг, не более |
от 5 до 180 | |||
Примечание:
1) v=4Q/tt (DN)2,
где v - скорость потока, м/с,
Q - измеренный объемный расход, м3/с, DN - диаметр условного прохода расходомера, м.
Основные технические и метрологические характеристики расходомеров-счетчиков электромагнитных серии WATERFLUX, соответствующих требованиям СТБ ISO 4064-1-2007
Таблица 3
|
Наименование характеристики |
Значение характеристики | |
|
WATERFLUX 3070 |
WATERFLUX 3300 | |
|
Диаметр условного прохода, DN |
от 25 до 600 | |
|
Пределы допускаемой относительной погрешности1), % |
±1 - в диапазоне расходов от Q2 (включ.) до Q4; ±3 - в диапазоне расходов от Qi до Q2 (не включ.) | |
|
Пределы допускаемой относительной погрешности2), % |
±2 - в диапазоне расходов от Q2 (включ.) до Q4; ±5 - в диапазоне расходов от Qi до Q2 (не включ.) | |
|
Диапазон температур рабочей среды, °C |
от 0,1 до 50 | |
|
Максимальное давление рабочей среды, МПа для DN от 25 до 200 для DN от 250 до 600 |
1,6 1,0 | |
|
Диапазон температур окружающей среды, °C |
от минус 25 до плюс 55 | |
|
Диапазон температур хранения, °C |
от минус 30 до плюс 70 |
от минус 50 до плюс 70 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96 |
IP66/67 (алюминиевый корпус) IP68 (корпус из поликарбоната) IP68 (для первичного преобразователя раздельной версии с клеммной коробкой из нержавеющей стали) |
IP66/67 IP68 (для первичного преобразователя раздельной версии) |
|
Номинальное напряжение питания, В постоянный ток постоянный/переменный ток переменный ток |
от 10 до 30 от 110 до 230 |
от 12 до 24 24 от 100 до 230 |
|
Габаритные размеры, мм, не более |
(от 150 до 600)х(от 151 до 781)х(от 115 до 780) | |
|
Масса, кг, не более |
от 5 до 180 | |
|
11 Диапазон расходов в зависимости от диаметра условного прохода представлен в таблице 3 2) Диапазон расходов представлен в таблицах 3, 4, 5 | ||
Таблица 4 WATERFLUX 3070
|
Диаметр условного прохода, DN |
Отношение постоянного расхода к минимальному, R |
Минимальный расход Qi, м3/ч |
Переходный расход Q2, м3/ч |
Постоянный расход Q3, м3/ч |
Максимальный расход Q4, м3/ч |
|
65 |
250 |
0,40 |
0,64 |
100,0 |
125,0 |
|
80 |
250 |
0,64 |
1,02 |
160,0 |
200,0 |
|
160 |
0,63 |
1,00 |
100,0 |
125,0 | |
|
100 |
250 |
1,00 |
1,60 |
250,0 |
312,5 |
|
160 |
1,00 |
1,60 |
160,0 |
200,0 | |
|
125 |
250 |
1,60 |
2,56 |
400,0 |
500,0 |
|
160 |
1,56 |
2,50 |
250,0 |
312,5 | |
|
150 |
250 |
2,52 |
4,03 |
630,0 |
787,5 |
|
160 |
2,50 |
4,00 |
400,0 |
500,0 | |
|
200 |
160 |
3,94 |
6,30 |
630,0 |
787,5 |
|
250 |
160 |
6,25 |
10,00 |
1000,0 |
1250,0 |
|
300 |
160 |
10,00 |
16,00 |
1600,0 |
2000,0 |
|
350 |
160 |
15,63 |
25,00 |
2500,0 |
3125,0 |
|
400 |
160 |
25,00 |
40,00 |
4000,0 |
5000,0 |
|
450 |
160 |
25,00 |
40,00 |
4000,0 |
5000,0 |
|
500 |
160 |
39,38 |
63,00 |
6300,0 |
7875,0 |
|
600 |
100 |
63,00 |
100,80 |
6300,0 |
7875,0 |
Таблица 5 WATERFLUX 3070
|
Диаметр условного прохода, DN |
Отношение постоянного расхода к минимальному, R |
Минимальный расход Qi, м3/ч |
Переходный расход Q2, м3/ч |
Постоянный расход Q3, м3/ч |
Максимальный расход Q4, м3/ч |
|
25 |
400 |
0,025 |
0,04 |
10,0 |
12,5 |
|
400 |
0,040 |
0,06 |
16,0 |
20,0 | |
|
40 |
400 |
0,063 |
0,10 |
25,0 |
31,3 |
|
400 |
0,100 |
0,16 |
40,0 |
50,0 | |
|
50 |
400 |
0,100 |
0,16 |
40,0 |
50,0 |
|
400 |
0,158 |
0,25 |
63,0 |
78,8 | |
|
65 |
400 |
0,158 |
0,25 |
63,0 |
78,8 |
|
400 |
0,250 |
0,40 |
100,0 |
125,0 | |
|
80 |
400 |
0,200 |
0,40 |
100,0 |
125,0 |
|
400 |
0,400 |
0,64 |
160,0 |
200,0 | |
|
100 |
400 |
0,400 |
0,64 |
160,0 |
200,0 |
|
400 |
0,630 |
1,00 |
250,0 |
312,5 | |
|
125 |
400 |
0,630 |
1,00 |
250,0 |
312,5 |
|
400 |
1,000 |
1,60 |
400,0 |
500,0 | |
|
150 |
400 |
1,000 |
1,60 |
400,0 |
500,0 |
|
400 |
1,580 |
2,52 |
630,0 |
787,5 | |
|
200 |
400 |
1,580 |
2,52 |
630,0 |
787,5 |
|
250 |
400 |
2,500 |
4,00 |
1000,0 |
1250,0 |
|
300 |
400 |
4,000 |
6,40 |
1600,0 |
2000,0 |
|
350 |
160 |
15,630 |
25,00 |
2500,0 |
3125,0 |
|
400 |
160 |
25,000 |
40,00 |
4000,0 |
5000,0 |
|
450 |
160 |
25,000 |
40,00 |
4000.,0 |
5000,0 |
|
500 |
160 |
39,380 |
63,00 |
6300,0 |
/ 7875,0 |
|
600 |
100 |
63,000 |
100,80 |
6300,0 |
7875,0 |
Таблица 6 WATERFLUX 3070
|
Диаметр условного прохода, DN |
Отношение постоянного расхода к минимальному, R |
Минимальный расход Q-i, м3/ч |
Переходный расход Ог, м3/ч |
Постоянный расход Оз, м3/ч |
Максимальный расход Q4, м3/ч |
|
25 |
640 |
0,025 |
0,04 |
16,0 |
20,0 |
|
40 |
640 |
0,063 |
0,10 |
40,0 |
50,0 |
|
50 |
630 |
0,100 |
0,16 |
63,0 |
78,8 |
|
65 |
635 |
0,158 |
0,25 |
100,0 |
125,0 |
|
80 |
640 |
0,250 |
0,40 |
160,0 |
200,0 |
|
100 |
625 |
0,400 |
0,64 |
250,0 |
312,5 |
|
125 |
640 |
0,625 |
1,00 |
400,0 |
500,0 |
|
150 |
630 |
1,000 |
1,60 |
630,0 |
787,5 |
|
200 |
508 |
1,575 |
2,52 |
800,0 |
1000,0 |
|
250 |
400 |
2,500 |
4,00 |
1000,0 |
1250,0 |
|
300 |
400 |
4,000 |
6,40 |
1600,0 |
2000,0 |
|
350 |
160 |
15,625 |
25,00 |
2500,0 |
3125,0 |
|
400 |
160 |
25,000 |
40,00 |
4000,0 |
5000,0 |
|
450 |
160 |
25,000 |
40,00 |
4000,0 |
5000,0 |
|
500 |
160 |
39,375 |
63,00 |
6300,0 |
7875,0 |
|
600 |
100 |
63,000 |
100,80 |
6300,0 |
7875,0 |
Таблица 7 WATERFLUX 3300
|
Диаметр условного прохода, DN |
Отношение постоянного расхода к минимальному, R |
Минимальный расход Qi, м3/ч |
Переходный расход Q2, м3/ч |
Постоянный расход Q3, м3/ч |
Максимальный расход Q4, м3/ч |
|
25 |
400 |
0,025 |
0,040 |
10,0 |
12,5 |
|
400 |
0,040 |
0,064 |
16,0 |
20,0 | |
|
40 |
400 |
0,063 |
0,100 |
25,0 |
31,3 |
|
400 |
0,100 |
0,160 |
40,0 |
50,0 | |
|
50 |
400 |
0,100 |
0,160 |
40,0 |
50,0 |
|
400 |
0,158 |
0,252 |
63,0 |
78,8 | |
|
65 |
400 |
0,158 |
0,252 |
63,0 |
78,8 |
|
400 |
0,250 |
0,400 |
100,0 |
125,0 | |
|
80 |
400 |
0,250 |
0,400 |
100,0 |
125,0 |
|
400 |
0,400 |
0,640 |
160,0 |
200,0 | |
|
100 |
400 |
0,400 |
0,640 |
160,0 |
200,0 |
|
400 |
0,625 |
1,000 |
250,0 |
312,5 | |
|
125 |
400 |
0,625 |
1,000 |
250,0 |
312,5 |
|
400 |
1,000 |
1,600 |
400,0 |
500,0 | |
|
150 |
400 |
1,000 |
1,600 |
400,0 |
500,0 |
|
400 |
1,575 |
2,520 |
630,0 |
787,5 | |
|
200 |
400 |
1,575 |
2,520 |
630,0 |
787,5 |
|
315 |
2540 |
4,060 |
800,0 |
1000,0 | |
|
250 |
400 |
2,500 |
4,000 |
1000,0 |
1250,0 |
|
300 |
400 |
4,000 |
6,400 |
1600,0 |
2000,0 |
|
350 |
160 |
15,630 |
25,00 |
2500,0 |
3125,0 |
|
400 |
160 |
25,000 |
40,00 |
4000,0 |
5000,0 |
|
450 |
160 |
25,000 |
40,00 |
4000,0........ |
... 5000,0 |
|
500 |
160 |
39,380 |
63,00 |
6300,0 |
.7875,0 |
|
600 |
100 |
63,000 |
100,80 |
6300,0 |
7875,0 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки входит:
1 Расходомер электромагнитный в составе:
1.1 Преобразователь расхода WATERFLUX 1 шт.
1.2 Преобразователь сигналов IFC 1 шт.
2 Кабель соединительный
(для версий преобразователя сигналов IFC) 1 шт.
3 Руководство по эксплуатации 1 экз.
4 Паспорт 1 экз.
5 Методика поверки 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация «KROHNE Altometer», Нидерланды
МРБ МП. 2762-2018 «Расходомеры-счетчики электромагнитные серии WATERFLUX. Методика поверки».
Заключение
Расходомеры-счетчики электромагнитные серии WATERFLUX соответствуют технической документации «KROHNE Altometer», Нидерланды, ТР ТС 004/2011 (декларация о соответствии № ЕАЭС N RU fl-NL.AB72.B.O4714, срок действия до 16.01.2023), ТР ТС 020/2011 (декларация о соответствии № ЕАЭС N RU Д- NL.AB72.B.04697, срок действия до 13.12.2022), ТР ТС 032/2013 (декларация о соответствии № ТС N RU Д-NL.AY04.B. 05643 от 02.12.2014 (срок действия - до 01.12.2019).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
