Расходомеры электромагнитные серии 8700
| Номер в ГРСИ РФ: | РБ 03 07 1846 18 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
|
Описание типа РБ 03 07 1846 18 [2018-05-28]
rb-03-07-1846-18_2018-05-28.pdf
|
Скачать |
Расходомеры электромагнитные серии 8700 (далее по тексту - расходомеры) предназначены для измерения расхода электропроводящих жидкостей в энергетике, химической, бумажной и других отраслях хозяйственной деятельности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1846 18 |
| Наименование | Расходомеры электромагнитные серии 8700 |
| Год регистрации | 2018 |
| Номер сертификата | 11706 |
| Дата регистрации | 2018-05-03 |
| Срок действия | 2023-05-03 |
| Получатель сертификата | фирма "Emerson SRL", Румыния (RO) |
Производитель / Заявитель
фирма "Emerson SRL"
Адрес: Str.Emerson Nr.4, Parcul Industrial Tetarom II Cluj-Napoka, 400641, Romania
Контакты: +40 (374) 132000, reception.a2@emerson.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры метрологически обеспечены в Республике Беларусь для номинального диаметра расходомеров до 300 мм и объемного расхода до 1000 м^3/ч методом непосредственного сличения на эталонных проливных установках (поверочная среда - вода). |
| Методика поверки | Поверка проводится по МРБ МП.1267-2012 (изменения № 1-2). |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, для расходомеров, предназначенных для установки на трубопровод с номинальным диаметром свыше 300 мм и объемным расходом свыше 1000 м^3/ч, признавать результаты поверки, проведенной в лабораториях, аккредитованных в Системе аккредитации Республики Беларусь или на базе фирмы "Emerson SRL" (Румыния) или иных лабораторий специалистами юридических лиц, входящих в Государственную метрологическую службу Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 07 1846 18 [2018-05-28]
rb-03-07-1846-18_2018-05-28.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры электромагнитные серии 8700 (далее по тексту - расходомеры) предназначены для измерения расхода электропроводящих жидкостей в энергетике, химической, бумажной и других отраслях хозяйственной деятельности.
Область применения - предприятия газовой, химической и нефтехимической промышленности, энергетики, коммунального хозяйства и другие области хозяйственной деятельности.
Описание
Принцип действия расходомеров состоит в следующем: электропроводящая жидкость, протекающая через расходомер, соответствует проводнику, движущемуся в постоянном магнитном поле, и в ней индуцируется электродвижущая сила (ЭДС), пропорциональная скорости, а, следовательно, и расходу жидкости.
Расходомеры состоят из датчиков расхода исполнений 8705, 8707, 8711, 8721 и измерительных преобразователей исполнений 8712Е, 8732Е, 8712Н.
Магнитное поле создается обмотками двух катушек, расположенных в корпусе датчика расхода. Внутренний диаметр датчика расхода футерован немагнитным материалом, в который встроены электроды. Возникающая при движении измеряемой среды в магнитном поле разность потенциалов снимается электродами.
Первичные преобразователи расхода имеют следующие конструктивные отличия:
8705 и 8707 - фланцевое подключение, исполнение 8707 оснащено катушками повышенной мощности;
8711 - бесфланцевое подключение;
8721 - разработан для измерений в пищевой промышленности.
Измерительные преобразователи обеспечивают питание цепи возбуждения катушек и обрабатывают сигнал с электродов датчиков расхода, преобразуя его в выходные сигналы: аналоговый токовый с протоколом HART, частотно-импульсный и цифровой с протоколами Foundation Fieldbus, Profibus-PA и Modbus, Wireless HART.
Расходомеры могут иметь местную цифровую индикацию (ЖКИ).
Расходомеры выпускают в компактном, раздельном, а также общепромышленном и взрывозащищенном исполнении.
Датчики расхода 8707 в комплекте с измерительными преобразователями 8712Н предназначены для измерения расхода шламов, пульп, жидкостей с газовыми и твердыми включениями в условиях высокого уровня паразитных шумов.
Внешний вид расходомеров приведен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) указано в приложении.

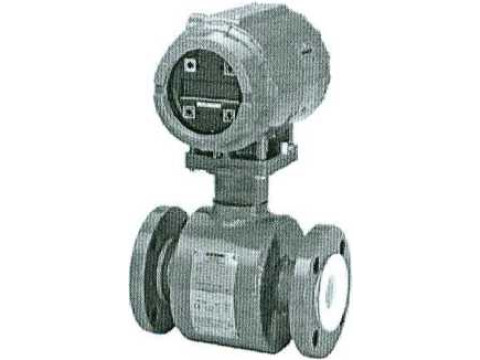

Рисунок 1 - Общий вид расходомеров электромагнитных серии 8700
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики расходомеров электромагнитных серии 8700 представлены в таблицах 1 и 2.
Таблица 1
|
Наименование характеристики |
Значение характеристики | |||
|
Исполнение первичного преобразователя | ||||
|
8705 |
8707 |
8711 |
8721 | |
|
Диаметр условного прохода DN, мм |
от 15 до 300 |
от 80 до 300 |
от 4 до 200 |
от 15 до 100 |
|
Минимальная электропроводность измеряемой среды, См/м |
5-10’4 |
5-1 О’3 |
5-Ю'4 |
5-10’4 |
|
Значение характеристики | ||||
|
Наименование |
Исполнение первичного преобразователя | |||
|
характеристики |
8705 |
8707 |
8711 |
8721 |
|
Пределы допускаемой основной погрешности при измерении расхода, % | ||||
|
- с измерительным преобразователем 8732Е, 8712Е: • стандартное исполнение датчика расхода |
±(0,25 %-ТИЗ + 1,0 мм/с) при скорости потока от 0,01 до 2 м/с вкл.; |
±(0,25 %-ТИЗ + 1,0 мм/с) при скорости потока от 0,01 до 2 м/с вкл.; |
±(0,25 %-ТИЗ + 2,0 мм/с) при скорости потока от 0,01 до 12 м/с |
±0,50 %-ТИЗ при скорости потока от до 12 м/с; |
|
±(0,25 %-ТИЗ + 1,5 мм/с) при скорости потока от 2 до 12 м/с |
±(0,25 %-ТИЗ + 1,5 мм/с) при скорости потока от 2 до 12 м/с |
±0,0015 м/с при скорости потока от 0,01 до 0,3 м/с | ||
|
• опция исполнения датчика расхода (высокоточная калибровка) |
±(0,15 %-ТИЗ + 1,0 мм/с) при скорости потока от 0,01 до 4 м/с вкл.; |
±(0,15 %-ТИЗ + 1,0 мм/с) при скорости потока от 0,01 до 2 м/с вкл.; |
±(0,15 %-ТИЗ + 1,0 мм/с) при скорости потока от 0,01 до 4 м/с вкл.; |
±0,25 %-ТИЗ при скорости потока от 1 до 12 м/с |
|
±0,18 %-ТИЗ при скорости потока от 4 до 12 м/с |
±0,18 %-ТИЗ при скорости потока от 2 до 12 м/с |
±0,18 %-ТИЗ при скорости потока от 4 до 12 м/с | ||
|
Диапазон рабочей температуры окружающего воздуха, С | ||||
|
- для датчика расхода |
от -50 до +65; от -15 до +60 (для первичного преобразователя 8721) | |||
|
- для измерительных преобразователей: | ||||
|
8712Е: |
сЖКИ: |
от -29 до +60, без ЖКИ: от -40 до +74 | ||
|
8732Е: |
сЖКИ: |
от -20 до +60, без ЖКИ: от -50 до +74 | ||
|
Наименование характеристики |
Значение характеристики | |||
|
Исполнение датчика расхода | ||||
|
8705 |
8707 |
8711 |
8721 | |
|
Диапазон температуры измеряемой среды в зависимости от материала футеровки, °C: -PFA, - PTFE - Полиуретан - Adiprene - ETFE - Неопрен - Линатекс - PFA+ |
от -50 до +177 от -50 до +177 от -18 до +60 от -18 до +93 от -50 до +149 от -18 до +80 от -18 до +70 от -50 до +177 |
от -50 до +177 от -50 до +177 от -18 до +60 от -18 до +93 от -50 до +149 от -18 до +80 от -18 до +70 от -50 до +177 |
от -50 до +177 от -50 до +177 не применяется не применяется от -50 до +149 не применяется не применяется |
от -29 до +177 не применяется не применяется не применяется не применяется не применяется не применяется |
|
7 Давление измеряемой среды, МПа, не более |
41 |
41 |
4 |
2,1 |
|
8 Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-2015 |
IP68 |
IP68 |
IP66, |
IP68 |
|
9 Масса в зависимости от типоразмера, кг, не более |
175 |
175 |
27 |
30 |
|
10 Габаритные размеры, мм, не более |
496x388x508 |
496x388x508 |
225x270x461 |
370x177x310 |
|
Примечание - ТИЗ: текущее измеряемое значение | ||||
Таблица 2
|
Наименование характеристики |
Значение характеристики | |
|
Исполнение измерительного преобразователя | ||
|
8712Е |
8732Е | |
|
Пределы допускаемой приведенной погрешности выходного аналогового токового сигнала, % от диапазона измерений |
±0,025 |
±0,025 |
|
Диапазон относительной влажности окружающего воздуха, % |
от 0 до 100 при максимальной температуре 49 °C, от 0 до 10 при максимальной температуре 54 °C |
от 0 до 95 при максимальной температуре 60 °C |
|
Напряжение питания, В: - переменного тока - постоянного тока |
от 90 до 250, 50-60 Гц от 12 до 42 | |
|
Потребляемая мощность: - в сети питания переменного тока, В А, не более: - от источника питания постоянного тока, Вт, не более: |
40 15 | |
|
Выходные сигналы: - токовый - частотный - цифровой |
от 4 до 20 мА, HART от 0 до 10000 Гц |
от 4 до 20 мА, HART от 0 до 10000 Гц Foundation Fieldbus, Profibus-PA, Modbus, Wireless HART |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 |
IP66 | |
|
Масса, кг, не более: |
4,5 |
10,5 |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- расходомер электромагнитный серии 8700
(модификация и типоразмер согласно заказу) 1 шт.;
- упаковка 1 шт.;
- эксплуатационная документация фирмы 1 экз.;
- комплект ЗИП (по заказу) 1 шт.;
- методика поверки МРБ МП.1267-2012 1 экз.
Допускается поставлять один комплект документации для каждой партии расходомеров.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Emerson SRL" (Румыния);
МРБ МП. 1267-2012 "Расходомеры электромагнитные серии 8700. Методика поверки".
Заключение
Расходомеры электромагнитные серии 8700 соответствуют требованиям документации фирмы "Emerson SRL" (Румыния), требованиям технических регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер сертификата соответствия № ТС RU C-US.H003.B.00447 от 26.04.2016).
Межповерочный интервал - не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники «БелГИМ».
220053, г. Минск, Старовиленский тракт, д. 93, тел. (017) 334-98-13.
Государственный ревегр средств измерений Республики Беларусь
Для документов.
Аттестат аккредитации № BY/112 02.1.0.0025.
