Расходомеры вихревые OPTISWIRL
| Номер в ГРСИ РФ: | РБ 03 07 5298 18 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "КРОНЕ-Автоматика", п. Верхняя Подстепановка, Самарская обл. |
Расходомеры вихревые OPTISWIRL (далее - расходомеры) предназначены для измерения объемного расхода и объема жидкостей, газов и пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5298 18 |
| Наименование | Расходомеры вихревые OPTISWIRL |
| Год регистрации | 2018 |
| Номер сертификата | 12085 |
| Дата регистрации | 2018-10-30 |
| Срок действия | 2023-10-30 |
| Получатель сертификата | ООО "КРОНЕ-Автоматика", массив Жилой массив Стромилово Волжского р-на Самарской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "КРОНЕ-Автоматика"
Адрес: массив Жилой массив Стромилово Волжского р-на Самарской обл
Контакты: (8462)277-44-34, 277-44-32
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры жидкости с диаметром условного прохода DN до 200 мм и расходом до 1000 м3/ч метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных установках (поверочная среда - вода). Расходомеры газа и пара с расходом до 6500 м3/ч метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных установках (поверочная среда - воздух). |
| Методика поверки | Поверка проводится по МРБ МП. 1646-2006 (изменение №2). |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, признавать результаты поверки, метрологически необеспеченных исполнений, проведенной специалистами юридических лиц , входящих в Государственную метрологическую службу Республики Беларусь, на фирме-изготовителе или в иных аккредитованных поверочных лабораториях (методом непосредственного сличения на эталонных установках, поверочная среда вода или воздух). |
Поверители
Скачать
|
Описание типа РБ 03 07 5298 18 [2014-02-25]
rb-03-07-5298-18_2014-02-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5298 18 [2019-03-04]
rb-03-07-5298-18_2019-03-04.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры вихревые OPTISWIRL (далее - расходомеры) предназначены для измерения объемного расхода и объема жидкостей, газов и пара.
Расходомеры применяются на предприятиях газовой, химической и нефтехимической промышленности, фармацевтической, металлургической, целлюлозно-бумажной, атомной промышленности, энергетике, коммунальном хозяйстве.
Описание
Принцип действия расходомеров основан на эффекте образования вихрей (вихревая дорожка Кармана). В измерительном канале первичного преобразователя расхода (OPTISWIRL 4000) установлено тело вихреобразования. В результате взаимодействия потока и тела вихреобразования, за последним образуются вихри (дорожка Кармана). Частота следования вихрей дорожки Кармана пропорциональна скорости потока и, следовательно, расходу в трубопроводе. Возникновение вихрей приводит к соответствующим колебаниям давления измеряемой среды, которые воспринимает чувствительный элемент. Электрические сигналы с чувствительного элемента поступают в микропроцессорный преобразователь сигналов(\/ЕС 070 или VFC 200), который формирует выходные сигналы прибора, пропорциональные расходу.
Расходомеры имеют аналоговые и частотно-импульсные выходы с возможностью передачи данных по протоколу HART, а также промышленные протоколы подключения: Profibus, Foundation Fieldbus.
В зависимости от конструктивных особенностей расходомеры выпускают в следующих исполнениях:
- по типу соединения преобразователя сигналов: компактное (С) и раздельное (F);
- по типу присоединения к трубопроводу: фланцевое и бесфланцевое («сэндвич»);
- по количеству преобразователей сигналов: с одним преобразователем сигналов и с двумя (dual);
- по наличию дополнительных датчиков: стандартное со встроенным датчиком температуры (ДТ); с ДТ и датчиком давления (ДД); с ДТ, ДД и отсечным клапаном;
- по преобразователю сигналов: с дисплеем и без дисплея;
- специальные версии DN15C и DN25C с более надежными и устойчивыми к агрессивным условиям измерения сенсорами.
Также возможно подключение внешнего ДТ или ДД к преобразователют^ГнйХ лов. /П Щ V
I (Государственный реестр]
Л I средств измерений I I
Внешний вид расходомеров приведен на рисунках 1,2,3.
Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении А к описанию типа.
Компактное исполнение OPTISWIRL 4070С
Раздельное исполнение OPTISWIRL 4070F
VFC 070 I
OPTISWIRL 4000 F
VFC 070 С
OPTISWIRL 4000
Раздельное исполнение OPTISWIRL 4200 F
OPTISWIRL 4000F
VFC 200F
VFC 200 С
♦ 12.407
OPTISWIRL 4000
Компактное исполнение OPTISWIRL 4200 С

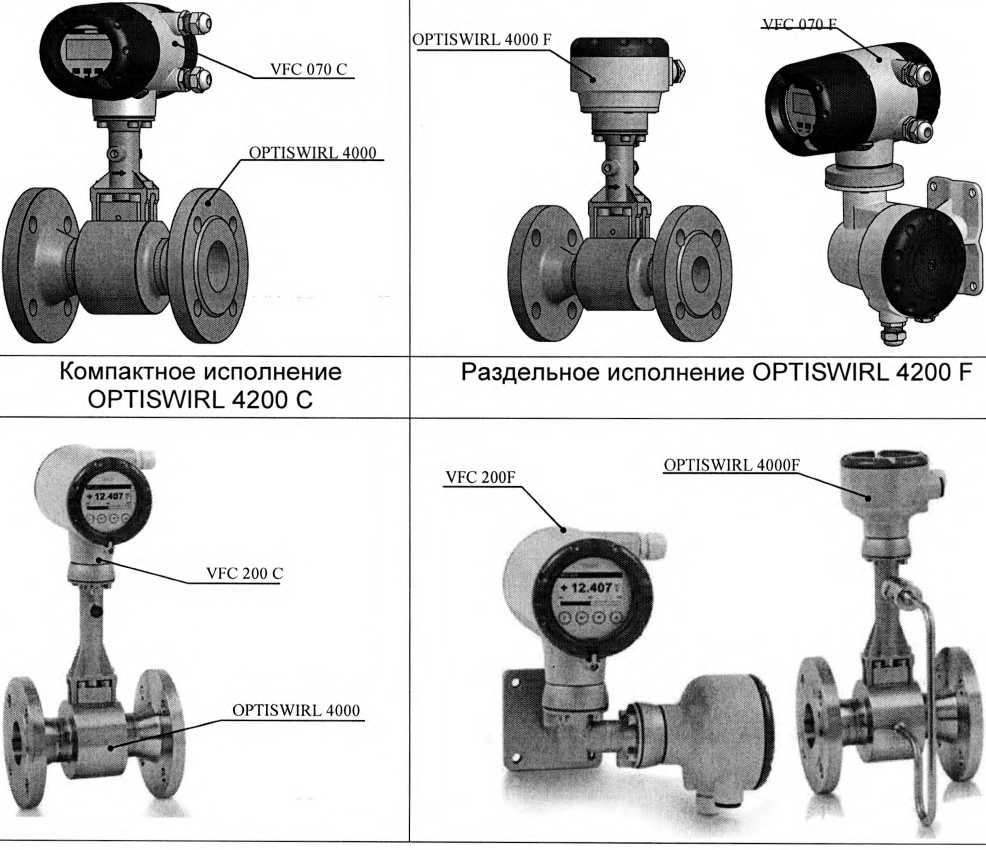

Рисунок 1 - Виды исполнений расходомера.

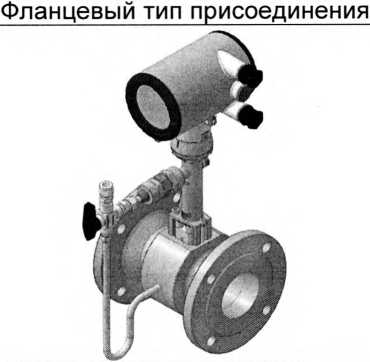

Рисунок 2 - Типы присоединений расходомера на примере OPTISWIRL 4200.
Компактное исполнение С-С dual
Раздельное исполнение F-F dual
Компактное и раздельное исполнение С -F dual

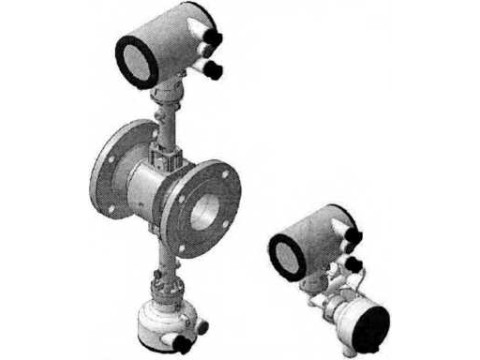

Рисунок 3 - Виды расходомеров в сдвоенном исполнении на примере OPTISWIRL 4200.
Идентификационные данные ПО приведены в таблицах 1 и 2.
Таблица 1 -
данные ПО
OPTISWIRL 4070
|
Наименование |
Наименование ПО |
Номер версии ПО |
|
Микропрограмма расходомера-счетчика |
V1 (Basic) V6 (Steam) V7 (Gas) |
1.ХХ |
Таблица 2 -
ПО
OPTISWIRL 4200
|
Идентификационные данные |
Наименование ПО |
|
Наименование ПО |
отсутствует |
|
Номер версии ПО |
не ниже ER 2.0.хх |
|
Цифровой идентификатор ПО |
__ отсутствует /f'/' /ft, \\ |
Ограничения скорости потока измеряемой среды расходомеров указаны в таблицах 3 и 4.
______Таблица 3 - Ограничения скорости потока для расходомера OPTISWIRL 4070
|
Продукт |
Диаметр номинальный |
NPS |
Мин. скорость потока* |
Макс, скорость потока** | ||
|
По EN, ГОСТ |
По ASME |
[м/с] |
[м/с] | |||
|
Жидкость |
DN15-DN300 |
1/2-12 |
0,5 х (998/р) °’5 |
или 0,3 |
7 х (998/р) 0 47 |
или 7 |
|
Газ или пар |
DN15-DN300 |
1/2-12 |
6 х (1,2/р) 0 5 |
или 2 |
7 х (998/р) °'47 |
или 80 |
|
Примечание. Р - плотность измеряемой среды, кг/м3. * Для определения минимальной скорости необходимо использовать наибольшее, из двух, значение. **Для определения максимальной скорости необходимо использовать наименьшее, из двух, значение. | ||||||
Таблица 4 - Ограничения скорости потока для расходомера OPTISWIRL 4200
|
Измеряемая среда |
Типоразмер расходомера |
Мин. скорость потока* |
Макс, скорость потока** | |
|
Жидкость |
От DN15 до DN300 |
Vmhh. = 0,3 м/с |
VviaKC. = 7 М/С | |
|
Vmhh. - 0,5 х |
998 ]/ Р |
Vm3KC.=7x(—)°’47 р | ||
|
Газ или пар |
DN15 |
Vvihh. ~ 3 М/С |
Vмакс. ~ 45 м/с | |
|
Vmhh. 6 X |
1,204 Р |
VMaxc. = 7x(—)047 Р | ||
|
DN15C |
Vmhh. — 3 М/С |
VviaKC. — 55 М/С | ||
|
VMhh. —12 X |
11,204 Р |
V = 7xf998V47 V макс. • х V ) р | ||
|
DN25 |
Vmhh. ~ 2 М/С |
VviaKC. = 70 М/С | ||
|
Vmhh. 6 х |
1,204 Р |
V = 7 х f998>)047 V макс. 7 х \ ) р | ||
|
DN25C |
Vmhh. _ 2 М/С |
VviaKC. “ 80 м/с | ||
|
Vmhh. “ 12 X |
11,204 Р |
V = 7 X Г998)047 v макс. ' х V ) Р | ||
|
От DN40 до DN300 |
Vmhh. = 2 М/С |
Vmbkc. ~ 80 м/с | ||
|
Vmhh. 6 X |
1,204 Р |
V = 7 X г998)047 v макс. ' х \ J р | ||
Примечание.
Р w / 3
к - плотность измеряемой среды, кг/м .
*Для определения минимальной скорости потока (Х/мин ) необходимо использовать наибольшее, из двух, значение.
**Для определения максимальной скорости потока (Х/макс ) необходимо использовать наименьшее, из двух, значение. // [ \
— - — ~ I--------------Г-—j
Лист 4 листов 9 I средств измерений /
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 5.
Таблица 5
|
Наименование характеристики |
Значение параметра |
|
1 |
2 |
|
Номинальные диаметры первичных преобразователей, DN: -для фланцевого исполнения; -для бесфланцевого исполнения |
от 15 до 300 от 15 до 100 |
|
Число Рейнольдса, не менее |
10000 |
|
Диапазон скоростей потока измеряемой среды, м/с: |
указан в таблицах 3 и 4 |
|
Пределы допускаемой относительной погрешности расходомера при измерении объема, объемного расхода, %: - для жидкостей с Re > 20000; -для газа и пара с Re > 20000; -для жидкостей, газа и пара с 10000 < Re < 20000 |
±0,75 ±1,00 ±2,00 |
|
Пределы допускаемой относительной погрешности показаний объема, объёмного расхода, с компенсацией по давлению и температуре, %: - для газа с Re > 20000 - для газа с 10000 < Re < 20000 |
±1,5 ±2,5 |
|
Воспроизводимость результатов измерений, % от измеренного значения |
±0,1 |
|
Диапазон рабочих температур измеряемой среды, °C |
от минус 40 до плюс 240 |
|
Давление измеряемой среды, МПа, не более |
10* |
|
Рабочие условия применения: | |
|
Минимальная длина прямого участка трубопровода до расходомеров: - без возмущений потока, не менее - после регулирующего клапана, не менее - после сужений трубопровода, не менее - после одиночного колена 90°, не менее - перед струевыпрямителем, не менее - между струевыпрямителем и расходомером, не менее |
15 DN** 50 DN 20 DN 20-DN 2DN 8-DN |
|
Минимальная длина прямого участка трубопровода после расходомера |
___ 5DN |
Государственный реестр) 1 средств измерений / \ Республики Беларусь /
продолжение таблицы 5
|
1 |
2 |
|
Диапазон температуры окружающей среды, °C: - OPTISWIRL 4070 - OPTISWIRL 4200 |
от минус 40 до плюс 85; от минус 40 до плюс 60 (для взрывозащищенного исполнения); от минус 60 до плюс 85 от минус 60 до плюс 65 (для взрывозащищенного исполнения); |
|
Относительная влажность окружающей среды при эксплуатации, %, не более |
95 ±3 при температуре 35 °C |
|
Атмосферное давление окружающей среды, кПа |
от 84 до 106 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP66 /1Р67/ IP68 |
|
Маркировка взрывозащиты: - компактная версия OPTISWIRL 4070 С - раздельная версия OPTISWIRL 4070 F: • первичный преобразователь расхода OPTISWIRL 4000 F • преобразователь сигналов VFC 070 F - компактная версия OPTISWIRL 4200 С - раздельная версия OPTISWIRL 4200 F: •преобразователь сигналов VFC 200 F •первичный преобразователь OPTISWIRL 4000 F |
1Exd ia [ia] НС Т6...Т1 Gb X 1Ex ia IICT6...T1 GbX 1Exd ia [ia] ПС T6 GbX 1Exdb iallCT6...T2 GbX 1Exdb eb ia IICT6...T2 Gb X 2Ex nA ic НС T6...T2 GcX Ex tb ia IIIC T70°C...T240°C DbX 1Ex ia IICT6...T2 GbX 1Exdb[ia] IICT6 GbX lExdbeb [ia] ПС T6 GbX 2Ex nA [ic] IICT6 GcX 1Ex ia IICT6 GbX Ex tb [ia] IIICT70°C DbX 1Ex ia IICT6...T2 GbX 2Ex ic НС T6...T2 GcX Ex ia IIIC T70°C...T240°C DbX |
|
Динамическая вязкость измеряемой среды, сП, не более |
10 |
|
Напряжение питания от источника постоянного тока, В -OPTISWIRL 4070 -OPTISWIRL 4070-Ех -OPTISWIRL 4200 -OPTISWIRL 4200-Ех |
от 14 до 36 от 14 до 30 от 12 до 36 от 12 до 30 |
|
Мощность потребления, Вт, не более |
0,8 |
|
* - возможно изготовление под заказ расходомеров с давлением измеряемой среды до 16 МПа * * - для OPTISWIRL 4070 - 20 DN | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки расходомера входит:
• расходомер - 1шт.;
• упаковка - 1шт.;
• комплект эксплуатационной документации фирмы -1 экз.;
• методика поверки МРБ МП. 1646-2006 "Расходомеры вихревые OPTISWIRL . Методика поверки".
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация ООО "КРОНЕ-Автоматика", Российская Федерация. Технические условия ТУ 4213-004-33530463-2009;
МРБ МП. 1646-2006 "Расходомеры вихревые OPTISWIRL . Методика поверки" (в редакции извещения об изменении № 2).
Заключение
Расходомеры вихревые OPTISWIRL соответствуют требованиям документации ООО "КРОНЕ-Автоматика", Российская Федерация.
Расходомеры вихревые OPTISWIRL соответствуют требованиям технических регламентов Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификатов соответствия № ТС RU C-RU.AA87.B.01166 от 24.09.2018, № ТС RU C-RU.AA87.B.01158 от 11.09.2018), ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» (регистрационный номер сертификата соответствия № ТС RU С-RU.AB61.B.OO245 от 26.04.2018, регистрационный номер деклараций о соответствии ЕАЭС № RU fl-RU.AB61 .В.00465 от 02.03.2018), ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер деклараций о соответствии ЕАЭС № RU fl-RU.HM43.B.O1352 от 04.06.2018, ЕАЭС N RU Д-RU.AR46.B.00964/18 от 18.10.2018).
Межповерочный интервал - не более 48 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
220053, г. Минск, Старовиленский тракт, 93, тел.334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025
