Расходомеры ультразвуковые серии UFM
| Номер в ГРСИ РФ: | РБ 03 07 5299 18 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "КРОНЕ-Автоматика", п. Верхняя Подстепановка, Самарская обл. |
Расходомеры ультразвуковые серии UFM (далее-расходомеры) предназначены для измерения расхода и объема жидкостей и сжиженных газов в трубопроводах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5299 18 |
| Наименование | Расходомеры ультразвуковые серии UFM |
| Год регистрации | 2018 |
| Номер сертификата | 12086 |
| Дата регистрации | 2018-10-30 |
| Срок действия | 2023-10-30 |
| Получатель сертификата | ООО "КРОНЕ-Автоматика", массив Жилой массив Стромилово Волжского р-на Самарской обл., Россия (RU) |
Производитель / Заявитель
ООО "КРОНЕ-Автоматика"
Адрес: массив Жилой массив Стромилово Волжского р-на Самарской обл
Контакты: (8462)277-44-34, 277-44-32
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры метрологически обеспечены в Республике Беларусь методом статического взвешивания на эталонных расходомерных установках в диапазоне расходов жидкостей до 1000 м^3/ч включительно (поверочная среда - вода) и с Ду до 125 мм включительно. |
| Методика поверки | Поверка проводится по МРБ МП. 2381-2014 (изменение №1). |
| Признание поверки | Временно, до создания собственной технической базы на территории Республики Беларусь, признавать результаты поверки расходомеров на эталонных расходомерных установках в диапазоне расходов жидкостей свыше 1000 м^3/ч и/или Ду свыше 125 мм, проведенные в аккредитованных поверочных лабораториях. |
Поверители
Скачать
|
Описание типа РБ 03 07 5299 18 [2014-02-25]
rb-03-07-5299-18_2014-02-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5299 18 [2019-02-27]
rb-03-07-5299-18_2019-02-27.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры ультразвуковые серии UFM (далее-расходомеры) предназначены для измерения расхода и объема жидкостей и сжиженных газов в трубопроводах.
Расходомеры применяются на магистральных трубопроводах (в том числе системы измерений количества и показателей качества нефти и нефтепродуктов), предприятиях нефтяной, газовой, химической, нефтеперерабатывающей и других отраслей промышленности.
Описание
Принцип действия расходомеров основан на время-импульсном методе измерений, при котором разность времени прохождения ультразвукового импульса по направлению и против направления движения потока жидкости пропорциональна скорости потока (расходу) жидкости в трубопроводе. Информация об измеренных интервалах времени прохождения ультразвуковых импульсов фиксируется, обрабатывается в преобразователе сигналов (конвертор сигналов) в значение объемного расхода измеряемой среды.
Измеренное значение расхода отображается на жидкокристаллическом дисплее и передается через выходные сигналы: аналоговый токовый выход 4-20 мА, частотный выход 0 - 2000 Гц, выходы с цифровыми протоколами HART или Profibus РА.
Расходомеры конструктивно состоят из двух блоков:
первичный преобразователь расхода UFS 3000 (для расходомеров UFM 3030,UFM 3030-300), UFS 500 (для расходомеров UFM 500-030, UFM 500-300);
преобразователь сигналов (конвертер сигналов) UFC 030 (для расходомеров UFM 3030, UFM 500-030), UFC 300 (для расходомеров UFM 3030-300, UFM 500-300).
В зависимости от конструктивных особенностей расходомеры выпускают в следующих исполнениях:
компактное исполнение (UFM 3030К, UFM 3030-300К, UFM 500К-030, UFM 500К-300);
взрывозащищенный вариант компактного исполнения (UFM 3030К-1Ех, UFM 3030К-300-1 Ex, UFM 3030K/i-1Ex, UFM 3030K/i-300-1 Ex, UFM 500К-030-1 Ех, UFM 500K/i-030-1 Ex, UFM 500К-300-1Ех, UFM 500K/i -300-1 Ex);
раздельное исполнение (UFM 3030F, UFM 3030-300F, UFM₽^OF-300, UFM 500F-030);
взрывозащищенный вариант раздельного исполнения (UFM 3()30F-1Ex, UFM 3030F-300-1Ex, UFM 3030F/i-1Ex, UFM 3030F/i-300-1Ex,UFM:
W //
UFM 500F/i-030-1Ex, UFM 500F-300-1Ex, UFM 500F/i-300-1 Ex).
Расходомеры выпускают в специальных раздельных исполнениях, отличающихся расширенным температурным диапазоном измеряемой среды: UFM 3030F/XT UFM 3030F/XT-1 Ex, UFM 3030F/i/XT-1Ex, UFM 3030F/XT/HJ-1Ex, UFM 3030F/i/XT/HJ-1Ex, UFM 500F-030-HT-1 Ex/UFM 500F-030-HT-1 Ex, UFM 500F/i-030-HT-1Ex/UFM 500F/i-030-HT-HJ-IEx, UFM 500F-300-HT-1Ex /UFM 500F-300-HT-HJ-1Ex, UFM 500F/i-300-HT-1Ex /UFM 500F/i-300- HT-HJ-1Ex.

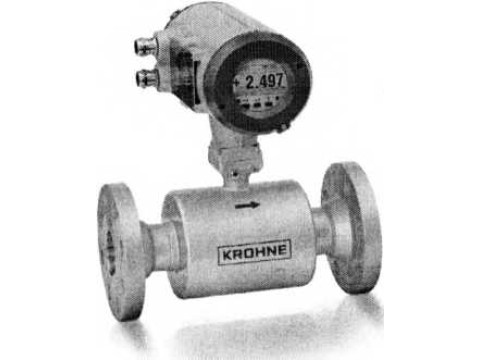

Внешний вид расходомеров приведен на рисунке 1.
Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении А к описанию типа.
UFM- 3030К (компактное исполнение)
UFM 500F- 030-НТ (раздельное исполнение)
UFM-3030F (раздельное исполнение)
Рисунок 1 - Виды исполнений расходомера.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО расходомеров
|
Идентификационные данные |
Наименование ПО | |
|
Наименование ПО |
UP2 | |
|
Номер версии ПО |
01.хх | |
|
Цифровой идентификатор ПО |
не доступен |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 2 - Технические и метрологические характеристики расходомеров ультразвуковых UFM 3030, UFM 3030-300, UFM 500F-030, UFM 500F-300, UFM500K-030, UFM 500К-300
|
Наименование характеристики |
Значение параметра |
|
1 |
2 |
|
Номинальный диаметр, DN |
от 25 до 1600 |
|
Диапазон скоростей потока, м/с |
от 0,0625 до 20,0000 |
|
Диапазон измерений объемного расхода (зависит от DN), м3/ч |
от 0,11 до 143360,00 |
|
Пределы допускаемой относительной погрешности расходомера при измерении объемного расхода, %: - при скорости потока от 0,5 до 20,0 м/с; - при скорости потока от 0,25 до 0,50 м/с; - при скорости потока от 0,125 до 0,250 м/с; - при скорости потока от 0,0625 до 0,1250 м/с |
±0,5 ±1,0 ±2,0 ±4,0 |
|
Воспроизводимость результатов измерений, % от измеренного значения |
±0,2 |
|
Максимальное содержание газа (по объему), % |
не более 2 |
|
Максимальное содержание твердых частиц (по объему), % |
не более 5 |
|
Вязкость измеряемой среды, сСт |
от 0,2 до 200,0 |
|
Максимальное давление измеряемой среды, МПа |
10 (до 50 по заказу) |
|
Диапазон температур измеряемой среды, °C: -для UFM 3030К, UFM500K-030, UFM 500К-300 -дляиГМ 3030F, -для UFM 500F-030, UFM 500F-300 -для UFM 3030 F/XT, UFM 3030-300 F/XT |
от минус 50 до плюс 140 от минус 50 до плюс 180 от минус 50 до плюс 150 от минус 50 до плюс 220 |
|
Маркировка взрывозащиты: • компактное взрывозащищенное исполнение -UFM 500К-030-1 Ex, UFM3030K-1Ex, UFM3030K-300-1EX - UFM3030K/i-1Ex (MODIS версия), UFM 500K/I-030-1 Ех (MODIS версия), UFM3030K/i-300-1 Ex • раздельное взрывозащищенное исполнение - первичный преобразователь расхода: UFS 500F-1EX, UFS 3000F-1EX UFS 3000F/XT-1EX - преобразователь сигналов (конвертер сигналов): UFC030F-1EX UFC 030F/i-1Ex UFC 300F-1EX UFC 300F/i-1Ex |
1Exde[ib]IICT6...T3 1Exde[ia/ib]IICT6...T3 1ExibllCT6...T3 1 ExibllCT6...T2 1Exde[ib]IICT6 1Exde[ia/ib]ll£I6^ 1 Exde[ib]IICT6,1Exd[ib]IICT6 1Exde[ia»C® 1Exd[iafte^ffP |
Продолжение таблицы 2
|
1 |
2 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP65 / IP67/1Р68 |
|
Диапазон температуры окружающего воздуха, °C |
от минус 50 до плюс 65 |
|
Диапазон температуры окружающего воздуха при транспортировании и хранении,°C |
от минус 50 до плюс 70 |
|
Напряжение питания, В: - от сети переменного тока с частотой от 48 до 63 Гц - от источника постоянного тока Потребляемая мощность: - от сети переменного тока, ВА: • при напряжении 220 В, • при напряжении 24 В, - от источника постоянного тока, Вт |
от 100 до 240, +10 %/-15 %; 24, +10 %/-15 %; 24 (-25 %/+33 %) не более 11 не более 8 не более 8 |
|
Таблица 3 - Технические и метрологические характеристики ра UFM 500F-030 НТ, UFM 500F-030-HT-HJ, UFM 500F-300-HT, UF |
сходомеров М 500F-300-HT-HJ |
|
Наименование характеристики |
Значение параметра |
|
1 |
2 |
|
Номинальный диаметр, DN |
от 25 до 300 |
|
Диапазон скоростей потока, м/с |
от 0,25 до 20,00 |
|
Диапазон измерений объемного расхода (зависит от DN), мЗ/ч |
от 0,44 до 5040,00 |
|
Пределы допускаемой относительной погрешности расходомера при измерении объемного расхода, %: - при скорости потока от 1 до 20 м/с; - при скорости потока от 0,5 до 1,0 м/с; - при скорости потока от 0,25 до 0,50 м/с |
±1,0 ±2,0 ±4,0 |
|
Пределы допускаемой дополнительной относительной погрешности при изменении температуры на 10 К, % |
±0,1 |
|
Воспроизводимость результатов измерений, % от измеренного значения |
±0,2 |
|
Максимальное содержание газа (по объему), % |
не более 2 |
|
Максимальное содержание твердых частиц (по объему), % |
не более 5 |
|
Вязкость измеряемой среды, сСт |
от 0,2 до 200,0 |
|
Максимальное давление измеряемой среды, МПа |
16 (до 50 по заказу) |
|
Диапазон температур измеряемой среды, °C: |
от минус 200 до плюс 440 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP65 / IP67 / IP68 |
|
Маркировка взрывозащиты: - первичный преобразователь расхода: UFS 500F-HT-1EX, UFS 500F-HT-HJ-1 Ех - преобразователь сигналов (конвертер сигналов): UFC030F-1EX UFC 030F/i-1Ex UFC 300F-1EX UFC 300F/i-1 Ex |
1ExibllCT6...T1 1 Exde[ib]IICT6 1 Exde[ia/ib]IICT6 1 Exde[ib]IICT6, 1 Exd[ib]IICT6 1Exde[ia/ib]IICT6, 1Exs^OICT6 |
Продолжение таблицы 3
|
1 |
2 |
|
Диапазон температуры окружающего воздуха, °C |
от минус 40 до плюс 65 |
|
Диапазон температуры окружающего воздуха при транспортировании и хранении, °C |
от минус 50 до плюс 70 |
|
Напряжение питания, В: - от сети переменного тока с частотой от 48 до 63 Гц - от источника постоянного тока Потребляемая мощность: - от сети переменного тока, В А: • при напряжении 220 В, • при напряжении 24 В, - от источника постоянного тока, Вт |
от 100 до 240,+10%/-15%; 24, +10 %/-15 %; 24 (-25 %/+33 %) не более 10 не болееЮ не более 8 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки расходомеров входит:
- расходомер в составе первичного преобразователя расхода и преобразователя сигналов (конвертер сигналов)- 1шт.;
- ключ для открывания крышки преобразователя сигналов (конвертер сигналов)- 1шт.;
- магнит - 1шт.;
- руководство по монтажу, эксплуатации и техническому обслуживанию - 1 экз.;
- паспорт -1 экз.;
- методика поверки МРБ МП.2381-2014 "Расходомеры ультразвуковые серии UFM. Методика поверки"-1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация ООО "КРОНЕ-Автоматика", Российская Федерация.
Технические условия ТУ 4213-001-33530463-99;
Технические условия ТУ 4213-003-33530463-2006;
МРБ МП.2381-2014 "Расходомеры ультразвуковые серии UFM. Методика поверки" (в редакции извещения об изменении № 1).
Заключение
Расходомеры ультразвуковые серии UFM соответствуют требованиям документации ООО "КРОНЕ-Автоматика", Российская Федерация.
Расходомеры ультразвуковые серии UFM соответствуют требованиям технических регламентов Таможенного союза ТРТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификатов соответствия № ТС RU C-RU.FB04.B.00686 от 02.03.2018, № ТС RU C-RUTB04.B.00687 от 02.03.2018, № ТС RU C-RU.FB04.B.00397 от 06.04.2015), ТР ТС 032/2013.^-безопасности оборудования, работающего под избыточным давлением» (регистрационный.но-мер декларации соответствия ТС N RU Д-Р11.АУО4.В.О4568 рт/29)]10.2€)Ш), Лист 5 ЛИСТОВ 7 ([ J I]
1\ \ Оагпибпики Беларусь / //
TP ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер деклараций о соответствии ТС N RU fl-RU.AJl16.B.43241 от 17.11.2014), ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный номер декларации о соответствии ТС N RU fl-RU.ATI16.B.43241 от 17.11.2014).
Межповерочный интервал - не более 48 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053, г. Минск, Старовиленский тракт, 93, тел.334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025
