Расходомеры-пробоотборники радиоактивных газоаэрозольных смесей "БРИЗ"
| Номер в ГРСИ РФ: | РБ 03 09 6008 18 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО НПП "Доза", г. Москва |
Расходомеры-пробоотборники радиоактивных газоаэрозольных смесей «БРИЗ» (далее -расходомеры-пробоотборники) предназначены для измерений объёмного расхода прокачиваемого воздуха и отбора проб атмосферных аэрозолей на фильтр, для определения содержания радиоактивных аэрозольных загрязнений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6008 18 |
| Наименование | Расходомеры-пробоотборники радиоактивных газоаэрозольных смесей "БРИЗ" |
| Год регистрации | 2018 |
| Номер сертификата | 12184 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2023-05-11 |
| Получатель сертификата | ООО НПП "Доза", г. Москва, Зеленоград, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПП "Доза"
Адрес: 124460, г. Москва, а/я 50
Контакты: тел.: (495) 777-84-85 / факс (495) 742-50-84 / info@doza.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку, в т.ч. находящихся в эксплуатации и поверяемых ранее по ФВКМ.418311.004РЭ (2013 г.), проводить по документу ФВКМ.418311.004МП (2018 г.). |
Поверители
Скачать
|
Описание типа РБ 03 09 6008 18 [2016-10-04]
rb-03-09-6008-18_2016-10-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 6008 18 [2019-02-18]
rb-03-09-6008-18_2019-02-18.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры-пробоотборники радиоактивных газоаэрозольных смесей «БРИЗ» (далее -расходомеры-пробоотборники) предназначены для измерений объёмного расхода прокачиваемого воздуха и отбора проб атмосферных аэрозолей на фильтр, для определения содержания радиоактивных аэрозольных загрязнений.
Описание
Принцип действия расходомеров-пробоотборников основан на принудительной прокачке воздуха через фильтр устройства фильтрации для последующей оценки наличия техногенных радиоактивных аэрозолей в атмосфере контролируемой зоны.
I [рокачка осуществляется вытяжным вентиля тором, ко торый обеспечивает прокачку воздуха через устройство фильтрации и выброс его в атмосферу. На выходе вентилятора установлен расходомер, который осуществляет измерение скорости прокачки воздуха.
Для установки и автоматического поддержания расхода воздуха, прокачиваемого через устройство фильтрации, данные от расходомера в форме аналогового сигнала поступают на аналоговый вход частотного преобразователя (инвертора), который поддерживает установленную производительность побудителя расхода (вентилятора), обеспечивая тем самым постоянный расход воздуха через фильтрующий элемент, вне зависимости от загрязненности фильтра. Преобразователь интерфейса ПИ-7Д, установленный в шкафу управления, обеспечивает остановку вентилятора при достижении заданного объёма прокачанного воздуха или при истечении установленного времени пробоотбора.
Для оперативного контроля активности радиоактивных изотопов, осажденных на горозольном фильтре, может использоваться устройство детектирования УДЗБ-100. обеспечивающее измерение поверхностной бета- активности (при наличии в поставке), для контроля МАЗД гамма-излучения в месте расположения расходомера-пробоотборника может использоваться дозиметр гамма-излучения ДБГ-С11Д (при наличии в поставке). Метрологические характеристики устройства детектирования УДЗБ-100 и дозиметра гамма-излучения ДБЕ-С11Д приведены в описании типа на данные средстве! измерений.
Значения измеряемых параметров, их размерность и наименование отображаются на индикаторе преобразователя интерфейса 11И-7Д. установленного в шкафу управления, по выбору оператора:
- объём прокачанного через фильтр атмосферного воздуха, и’;
- объёмный расход воздуха, м'7ч;
- МАЗД гамма-излучения, Зв/ч (при наличии в поставке ДБГ-С11Д);
- поверхностная бета- активность, Бк/см2 (при наличии в поставке УДЗБ-100).
Расходомеры-пробоотборники обеспечивают передачу измеренных значений в информационный капал связи с 113ВМ. организованный на базе интерфейса RS-485 (протокол обмена ModBUS) или RS-232.
Конструктивно расходомер- пробоотборник состои т из основных устройств:
- устройства фильтрации воздуха с аэрозольным фильтром на основе ткани Петрякова и, при необходимости, йодным фильтром;
- вентилятора, обеспечивающего прокачку атмосферного воздуха через устройство фильтрации;
частот ного преобразователя (инвертора), управляющего работой вентилятора:
; Лист № \
Лист № 2
Всего листов 6
- расходомера, обеспечивающего измерение скорости потока воздуха (расходомер Honeywell - для основного исполнения, преобразователь расхода вихревой ИРВИС КЗОО -для исполнения 01);
- дозиметра гамма-излучения ДБГ-С11Д в качестве средства измерения МАЭД гамма-излучения в контролируемой зоне (опционально);
- устройства детектирования УДЗБ-100 в качестве средства измерения плотности потока бета- излучения и поверхностной бета- активности (опционально);
- шкафа управления.
Расходомеры-пробоотборники выпускаются в двух исполнениях:
- основное исполнение ФВКМ.418311.004 - составные части монтируются в едином корпусе;
- исполнение 01 ФВКМ.418311.004-01 - составные части монтируются в защитных сооружениях: павильонах, закрытых кузовах грузового автомобиля и т. д. (защитные сооружения не входят в комплект поставки расходомера-пробоотборника.

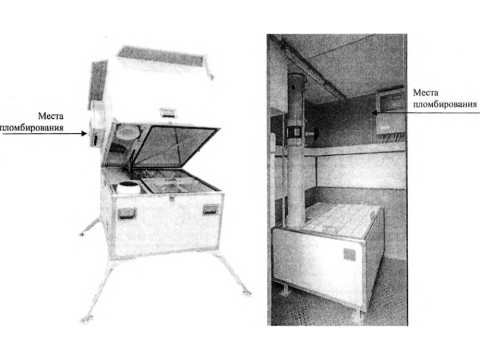

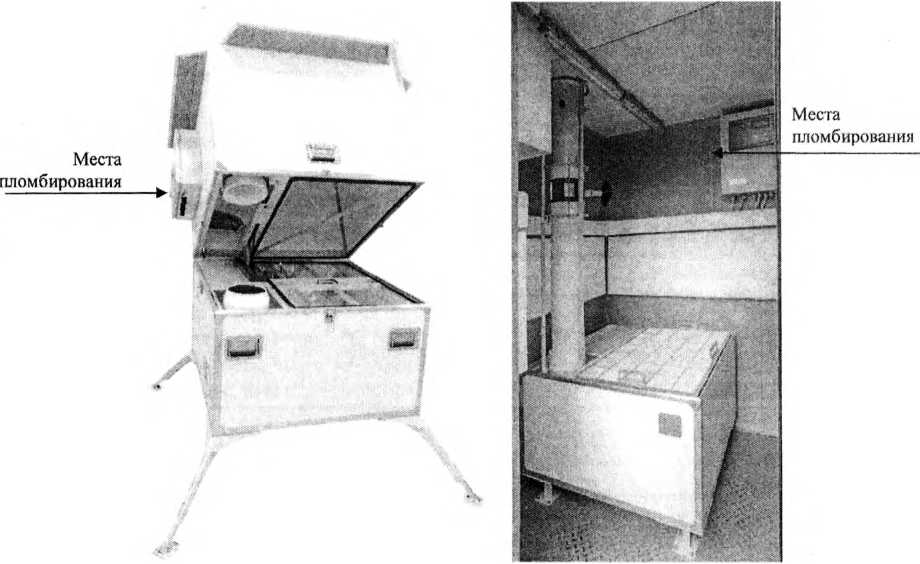

Общий вид расходомеров-пробоотборников представлен на рисунке 1.
Пломбированию от несанкционированного доступа подвергаются: расходомер Honeywell, преобразователь расхода вихревой ИРВИС КЗОО, преобразователь интерфейса ПИ-7Д, расположенный в шкафу управления.
Исполнение основное
Исполнение 01
Рисунок 1 - Общий вид расходомеров-пробоотборников и схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО) расходомера-пробоотборника состоит из прикладного (автономного) ПО «Конфигуратор», устанавливаемого па ПЭВМ, работающего в операционной среде WINDOWS и предназначенного для считывания архивной или текущей изме информации.
Прикладное ПО «Конфигуратор» носит служебный характер, используется для считывания и отображения измеренных данных, формирования отчетов, в измерениях не участвует и на метрологические характеристики средства измерений не влияет'.
Идентификационные данные программного обеспечения приведены в таблице I.
Уровень защиты программного обеспечения «Конфигуратор» «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО: Конфигуратор - |
ФВКМ.001005-07 |
|
Номер версии (идентификационный номер) НО: Конфигуратор - |
1.9.Х.ХХХ |
|
Цифровой идентификатор ПО: Конфигуратор - |
611 d44d4b2340ee0672035fd414c0fi)9 |
|
Алгоритм вычисления цифрового идентификатора: Конфигуратор - |
Организуется при формировании исполняемых кодов MD5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объёмного расхода воздуха, м'7ч |
от 48 до 2800 |
|
Пределы допускаемой основной относительной погрешности измерений объёмного расхода воздуха. % |
±20 |
|
Пределы допускаемой дополнительной погрешности измерений, обусловленной изменением температуры воздуха в пределах рабочих условий эксплуатации относиreni.no нормальных условий.% |
± 10 |
|
Нормальные условия измерений: - температура окружающей среды. °C - относительная влажность. % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 or 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, с, не более |
30 |
|
Время непрерывной работы расходомера, ч. не менее |
24 |
|
Параметры электрического питания: - напряжение переменного тока. В - напряжение переменного тока, В |
380 ** 220 |
|
- частота переменного тока, Гц |
50'U |
|
Потребляемая мощность. В-А, не более |
4 500 |
4*w
1 родол же н и етаб л и цы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры расходомера-пробоотборника. | |
|
мм, не более | |
|
- исполнение основное (высота х ширина * длина) |
1850x1380x1380 |
|
- исполнение 01 | |
|
устройство фильтрации (высота х ширина * длина) |
688*945*945 |
|
шкаф управления (высота х ширина * длина) |
155x400*335 |
|
Масса, кг, не более | |
|
- исполнение основное |
150 |
|
- исполнение 01: | |
|
устройство фильтрации |
120 |
|
шкаф управления |
18 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °C |
от -40 до +40 |
|
- относительная влажность, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет |
6 |
|
Средняя наработка на отказ, ч |
10 000 |
Знак утверждения типа
наносится на табличку, закрепленную на панели расходомера-пробоотборника фотоспособом, и на титульные листы руководств по эксплуатации ФВКМ.418311.004РЭ. ФВКМ.418311.004-01 РЭ и паспортов ФВКМ.418311.004ПС, ФВКМ.418311.004-011IC типографским способом.
Комплектность
Таблица 4 - Комплектность расходомеров-пробоотборников основного исполнения
|
Наименование |
Обозначение |
Количество |
|
Расходомер- пробоотборник радиоакт ивных газоаэрозольных смесей «БРИЗ» |
ФВКМ.418311.004 |
1 шт. |
|
Дозиметр гамма- излучения ДБГ’-С 11Д 11 |
ФВКМ.412113.042-01 |
- |
|
Устройство детектирования УДЗБ-100 4 |
ФВКМ.468166.025 |
- |
|
Фильтр |
ФВКМ.305179.045 |
2 шт. |
|
Методика поверки |
ФВКМ.4183 11.004MTI |
1 экз. |
|
Руководство по эксплуатации |
ФВКМ.418311.004РЭ |
1 экз. |
|
Паспорт |
ФВКМ.41831 1.00411С |
1 экз. |
|
Свидетельство о поверке |
- |
1 экз. |
|
Упаковка |
ФВКМ.412919.004 |
1 шт. |
|
11 Поставляется в соответствии с условиями поставки | ||
Таблица 5 - Комплектность расходомеров-пробоотборников исполнения 01
|
11аименование |
Обозначение |
Количество |
|
Расходомер- пробоотборник радиоактивных газоаэрозольных смесей «БРИЗ» |
ФВКМ.418311.004-01 |
1 шт. |
|
Дозиметр гамма- излучения ДБГ-С11Д ° |
ФВКМ.412113.042-01 | |
|
Устройство детектирования УДЗБ-100 11 |
ФВКМ.468166.025 |
- |
|
Фильтр |
ФВКМ.ЗО5179.045 |
2 ш г. |
|
Комплекс метеорологический 11 |
- |
- |
|
Мачта метеорологическая 11 |
- | |
|
Устройство молниезащиты 11 |
- | |
|
Комплекс заземления 1 ’ |
- |
- |
|
Методика поверки |
ФВКМ.418311.004МП |
1 экз. |
|
Руководство по эксплуатации |
ФВКМ.418311.004-01 РЭ |
1 экз. |
|
Паспорт |
ФВКМ.418311.004-01 ПС |
1 экз. |
|
Свидетельство о поверке |
- |
1 экз. |
|
1' Поставляется в соответствии с условиями поставки | ||
Поверка
осуществляется по документу ФВКМ.418311.004МП «Расходомеры-пробоотборники радиоактивных газоаэрозольных смесей «БРИЗ». Методика поверки», утверждённому ФБУ «ЦСМ Московской области» (Центральное отделение) 26 января 2018 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.886-2015 (анемометр электронный ЭА-70(0). укомплектованный зондом «обогреваемая струпа», per. № 38822-08);
- поверочная газодинамическая установка УПГ-10 (per. № 24926-03). с диапазоном объемного расхода от 0.025 до 12000 м'/ч. с пределами допускаемой относительной погрешности ±0.3%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт расходомера-пробоотборника.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.618-2014 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений объёмного и массового расходов газа
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4213-107-31867313-2012 Расходомеры-пробоотборники радиоактивных газоаэрозольных смесей «БРИЗ». Технические условия
