Расходомеры-счетчики ультразвуковые OPTISONIC 7300
| Номер в ГРСИ РФ: | РБ 03 07 6806 18 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "КРОНЕ-Автоматика", п. Верхняя Подстепановка, Самарская обл. |
|
Описание типа РБ 03 07 6806 18 [2019-03-06]
rb-03-07-6806-18_2019-03-06.pdf
|
Скачать |
Расходомеры-счетчики ультразвуковые OPTISONIC 7300 (далее расходомеры) предназначены д ля измерений объёмного расхода и объёма различных неагрессивных и агрессивных газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6806 18 |
| Наименование | Расходомеры-счетчики ультразвуковые OPTISONIC 7300 |
| Год регистрации | 2018 |
| Номер сертификата | 12176 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2022-07-06 |
| Получатель сертификата | ООО "КРОНЕ-Автоматика", массив Жилой массив Стромилово Самарской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "КРОНЕ-Автоматика"
Адрес: массив Жилой массив Стромилово, Самарская обл., 443538, Воложинский р-н
Контакты: тел.: (846) 230-03-70, факс: (846) 230-03-11 // kar@krohne.su
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры-счетчики, предназначенные для применения при значениях эксплуатационного давления Pэкс до 1,2 МПа в диапазоне измерения объемного рас-хода газа до 6500 м^3/ч метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках (поверочная среда - воздух, атмосферное давление). Проводить метрологический контроль расходомеров-счетчиков, предназначенных для применения при значениях эксплуатацион-ного давления Pэкс до 1,2 МПа, методом непосредственного сличения (поверочная среда - воздух) при атмосферном давлении. Расходомеры-счетчики, предназначенные для применения при значениях эксплуатационного давления природного газа Pэкс свыше 1,2 МПа, метрологически НЕ обеспечены в Республике Беларусь. Проводить метрологический контроль данных счётчиков методом непосредственного сличения на эталонных расходомерных уста-новках (поверочная среда - природный газ) при давлении в диапазоне от 0,5 до 2 Pэкс. |
| Методика поверки | Поверка проводится по МП 208-015-2017 (утв.в 2017 г.). |
| Признание поверки | Временно, до создания собственной эталонной базы в Республике Беларусь, проводить первичную метрологически не обеспеченных расходомеров-счетчиков, предназначенных для применения при значениях эксплуатационного давления до 1,2 МПа, и их периодическую поверку специалистами юридических лиц, входящих в ГМС Республики Беларусь, в лабораториях, обеспечивающих необходимый диапазон измерений и запас по точности (методом непосредственного сличения на эталонных расходомерных установках при атмосферном давлении (поверочная среда - воздух). 4.16.7. Временно, до создания собственной эталонной базы в Республике Бела-русь, проводить первичную и периодическую поверку расходомеров-счетчиков, предназначенных для применения при значениях эксплуатационного давления свыше 1,2 МПа, специалистами юридических лиц, входящих в государственную метрологи-ческую службу Республики Беларусь, в лабораториях, обеспечивающих необходимый диапазон измерений и запас по точности (методом непосредственного сличения на эталонных расходомерных установках при давлении от 0,5 до 2 Pэкс. (поверочная среда - природный газ). |
Поверители
Скачать
|
Описание типа РБ 03 07 6806 18 [2019-03-06]
rb-03-07-6806-18_2019-03-06.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры-счетчики ультразвуковые OPTISONIC 7300 (далее расходомеры) предназначены д ля измерений объёмного расхода и объёма различных неагрессивных и агрессивных газов.
Описание
Принцип работы расходомеров основан на измерении разности между временем прохождения ультразвукового импульса в измеряемой среде в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока измеряемой среды, и, следовательно, объемному расходу.
Конструктивно расходомеры состоят из:
- первичного преобразователя;
- преобразователя сигналов
Расходомеры имеют следующие исполнения:
- OPTISONIC 7300С - компактное исполнение (преобразователь сигналов крепится непосредственно на первичном преобразователе расхода);
- OPTISONIC 7300F - раздельное исполнение (преобразователь сигналов крепится отдельно и соединен кабелем с первичным преобразователем).
Расходомеры работают как при прямом, так и при обратном (реверсивном) движении потока измеряемой среды в трубопроводе.
Первичный преобразователь состоит из цилиндрического измерительного участка (измерительной трубы), в котором установлены приемо-передающие сенсоры. Сенсоры установлены по диагонали друг другу в одной плоскости и передают акустический сигнал. Геометрические параметры первичного преобразователя вносятся в память преобразователя сигналов на заводе-изготовителя.
Преобразователь сигналов на основе информации, полученной от первичного преобразователя, вычисляет значения скоростей потока. Далее рассчитываются объёмный расход, объёмный расход, приведённый к нормальным условиям (опционально), объем, массовый расход, молярная масса, скорость потока, направление потока, скорость звука в среде. Измеренные и вычисленные значения могут преобразовываться в токовый (4 - 20) мА и частотно-импульсный сигналы, а также передаваться по протоколу Foundation Fieldbus, Modbus, Profibus.
Расходомеры присоединяются к трубопроводу с помощью фланцев, выполненных по стандартам ГОСТ, EN, DIN или ASME (в зависимости от заказа).
а) б)

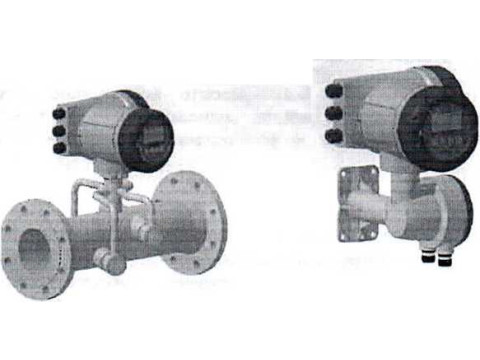

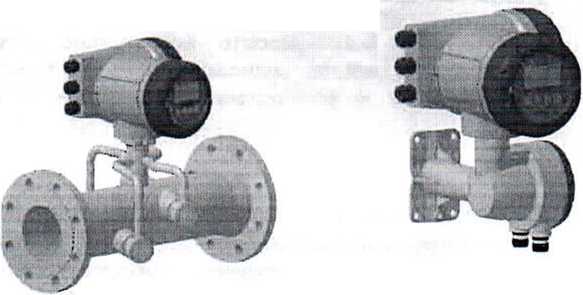

Рисунок 1 - Внешний вид расходомеров-счетчиков OPTISONIC 7300 а) компактное исполнение OPTISONIC 7300 С;
б) раздельное исполнение OPTISONIC 7300 F.
Опломбирование не предусмотрено.
Программное обеспечение
Внутреннее ПО выполняет функции расчёта объёмного расхода, объёмного расхода, приведённого к нормальным условиям (опционально), объема, массового расхода, молярную массу, скорости потока, направления потока, скорости звука в среде. Измеренные и вычисленные значения могут преобразовываться в выходные сигналы.
Для предотвращения несанкционированного доступа параметры конфигурации защищены паролем.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CG360 |
|
Номер версии (идентификационный номер) ПО |
З.Х.Х |
|
Цифровой идентификатор ПО |
Не отображается |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - "средний", в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Диаметры номинальные и диапазоны измерений
|
Наименование параметра |
Значение расхода при номинальном диаметре DN | ||||||||
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
|
Наименьший расход, м3/ч |
7 |
12 |
18 |
28 |
44 |
64 |
ИЗ |
177 |
254 |
|
Наибольший расход, м3/ч |
424 |
716 |
1085 |
1696 |
2649 |
3815 |
6782 |
10598 |
15260 |
Наименование параметра
Значение расхода при номинальном диаметре DN
|
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 | ||
|
Наименьший расход, м3/ч |
346 |
452 |
572 |
707 |
855 |
1017 |
1194 |
1385 |
1590 | |
|
Наибольший расход, м3/ч |
20771 |
27130 |
34336 |
42390 |
50000 |
50000 |
50000 |
50(М |
TaSj | |
|
Примечание: Z]t В таблице указан расход при рабочих условиях. |
wec’j'i | |||||||||
средств измерении Республики Беларусь \Для документцу.
|
iiGiiiiHti 3 Метрологические характеристики | |||
|
11аименоваипе характеристики |
Значение | ||
|
Пределы допускаемой относи тельной погрешности намерений объёмного расхода, объёма при поверке проливным методом в зависимости от номинального диаметра1’, % от 100 до 750 мм от 50 до 80 мм |
±1,0 ±1,5 | ||
|
Пределы допускаемой относительной погрешности измерений объёмного расхода, объёма при поверке имитационным методом в зависимости от номинального диаметра1’, % - от 100 до 750 мм - от 50 до 80 мм |
±2 ±3 | ||
|
Выходные сигналы: | |||
|
токовый, мА |
от 0/4 до 20 | ||
|
частотный, Гц |
от 0,01 до 10000,00 | ||
|
импульсный, имп. |
не ограничено | ||
|
Пределы допускаемой приведенной погрешности выходного токового сигнала1’, % |
±0,15 | ||
|
Пределы допускаемой приведенной погрешности выходного токового сигнала1’, % |
±0,15 | ||
|
Примечание: ’’ Погрешности выходного токового и частотного сигнала входят в допускаемую относительную погрешность расходомеров | |||
|
Таблица 4 - Технические характеристики расходомеров | |||
|
Наименование характеристики |
Значение | ||
|
Параметры электрического питания: | |||
|
- напряжение переменного тока, В |
(от 100 до 230) °0* | ||
|
- частота переменного тока, Гц |
50/60 | ||
|
- напряжение постоянного тока, В |
пд+30% Z4-55% | ||
|
- напряжение переменного/постоянного тока, В |
+10% /+30% Z4 -15%'-25% | ||
|
Потребляемая мощность, не более: -переменного тока, ВА -постоянного, Вт |
22 12 | ||
|
Масса0, кг, не более |
от 15,2 до 4000 | ||
|
Габаритные размеры0, мм, не более: - высота - ширина - длина |
от 320 до 1120 от 300 до 1180 от 273 до 914 | ||
|
Условия эксплуатации: - Максимальное давление измеряемой среды, МПа - Температура измеряемой среды, °C - Температура окружающей среды, °C |
43,3 от -40 до +180 от -60 до +100 | ||
|
Длина прямого участка не менее, DN - до расходомера - после расходомера |
10 3 I | ||
|
Примечание: ” В зависимости от типоразмера или исполнения |
Посудактвеиний ищ г„| | ||
|
A \AS-' « ДО |
ку ментов У | ||
Зинк ут верждения тип»
наносится на информационную табличку преобразователя сигналов расходомера методом аппликации или на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5
|
Наименование |
Количество |
Примечание |
|
Расходомер-счетчик ультразвуковой OPTISONIC 7300 |
1 шт. |
в соответствии с заказом |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Методика поверки |
1 экз. |
__ |
Поверка
осуществляется по документу МП 208-015-2017 «ГСП. Расходомеры-счётчики ультразвуковые OPTISONIC 7300. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.06.2017 г.
Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014. Допускаемая относительная погрешность ± 0,3 %...±0,5 %
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или в свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.618- 2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ТУ 4213-009-33530463-2015 Расходомеры-счетчики ультразвуковые OPTISONIC 7300.
Технические условия
