Счетчики-расходомеры массовые кориолисовые ROTAMASS
| Номер в ГРСИ РФ: | РБ 03 07 2890 18 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "Rota Yokogawa GmbH & Co.KG", Германия |
Счетчики-расходомеры массовые кориолисовые ROTAMASS (в дальнейшем - счетчики) предназначены для измерения массового расхода (массы) и (или) объемного расхода (объема) жидкостей и газов, плотности жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2890 18 |
| Наименование | Счетчики-расходомеры массовые кориолисовые ROTAMASS |
| Год регистрации | 2018 |
| Номер сертификата | 11901 |
| Дата регистрации | 2018-08-30 |
| Срок действия | 2023-08-30 |
| Получатель сертификата | фирма "Rota Yokogawa GmbH & Co.KG", Германия (DE) |
Производитель / Заявитель
фирма "Rota Yokogawa GmbH & Co.KG"
Адрес: Rheinstrabe 8, 79660 Wehr
Контакты: +49 7761 567 250 // +49 7761 567 251 // easteurope-rota-yokogawa@arcor.de
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП 1560-2006. |
Поверители
Скачать
|
Описание типа РБ 03 07 2890 18 [2020-11-11]
rb-03-07-2890-18_2020-11-11.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2890 18 [2011-10-24]
rb-03-07-2890-18_2011-10-24.pdf
|
Скачать |
Описание типа
Назначение
Счетчики-расходомеры массовые кориолисовые ROTAMASS (в дальнейшем - счетчики) предназначены для измерения массового расхода (массы) и (или) объемного расхода (объема) жидкостей и газов, плотности жидкостей.
Область применения - энергетика, предприятия химической, нефтехимической, газовой, пищевой, фармацевтической промышленности, системы учета, контроля и автоматического управления технологическими процессами в различных областях хозяйственной деятельности.
Описание
Принцип действия счетчиков основан на физическом воздействии сил Кориолиса, возникающих при одновременном поступательном и вращательном движениях измеряемой среды. Первичными измерительными элементами являются сдвоенные сбалансированные измерительные трубки, колеблющиеся с определенной резонансной частотой. При прохождении единицы массы среды через измерительные трубки происходит изменение фазы и частоты колебаний трубок. По фазовому сдвигу измеряется массовый расход, по частоте резонансных вибраций - плотность среды. При этом результат измерения не зависит от температуры, давления, вязкости и профиля потока среды.
Полученный сигнал обрабатывается микропроцессорным измерительным преобразователем. Информация с измерительного преобразователя может передаваться в виде аналогового, частотного и цифрового сигналов.
Использование параллельных герметичных толстостенных измерительных трубок, специальная система динамической развязки трубок «корпус в корпусе» обеспечивают защиту счетчика от влияния вибраций и внутренних напряжений, возникающих в трубопроводе.
Счетчики могут оснащаться местной индикацией.
Счетчики выпускают в компактном и раздельном исполнениях.
В зависимости от расхода и области применения счетчики выпускают следующих модификаций: RCEN, RCUN; RCEP, RCUP; RCES, RCUS; RCET, RCUT; RCEG RCUG-RCEH, RCUH; RCCT, RCCS.
Схема обозначения счетчиков приведена на рисунке 1.
Программное обеспечение: версия не хуже R3.01.01 (для HART) и R1.01.01 (для Modbus и Foundation Fieldbus).

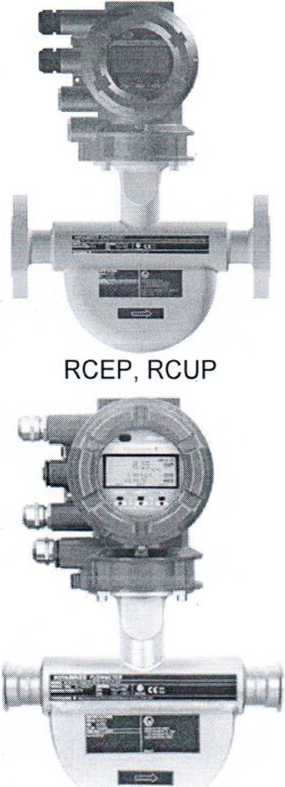

Внешний вид счетчиков приведен на рисунке 2.
Схема с указанием места нанесения знака поверки в виде дена в Приложении А к описанию типа.
RC - - /
2 3 4 5 6 7 8 9 10 11 12 13 14 15
Номер позиции
1 - преобразователь (Е или U);
2-датчик (N, Р, S, Т, G, Н);
3 - расход;
4 - материал смачиваемых деталей
5 - размер технологического соединения;
6 - тип технологического соединения;
7 - материал корпуса датчика;
8 - диапазон температуры среды;
9 - погрешность при измерении массового расхода и плотности;
10 - конструкция и корпус;
11 - взрывозащищенность;
12 - кабельные вводы;
13 - тип связи;
14 - наличие дисплея;
15 - дополнительная информация.
RCEN, RCUN
RCEH, RCUH

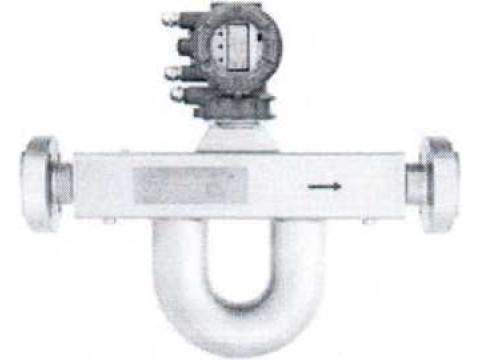

Рисунок 2. Внешний вид счетчиков
RCES, RCUS
RCET, RCUT
RCEG, RCUG
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИ
Основные технические и метрологические характеристики указаны в таблицах 1^8.
Государстаенный реле I средств измерений \ Республики Ее* i
\Для докумтггог/
|
•'/ т> X |
Наименование характеристик |
Модель первичного преобразователя расхода (ППР) | |||||
|
RCEN06, RCUN06 |
RCEN08, RCUN08 |
RCEN10, RCUN10 |
RCEN15. RCUN15 |
RCEN20, RCUN20 | |||
|
Номинальный диаметр условного прохода DN, мм |
06/08/15/20 |
06/08/15/20/25/40 |
06/08/15/20/25/40 |
06/08/15/20/25/40 |
06/08/15/20/25/40 | ||
|
Максимальный массовый расход Qmax, т/ч |
0,04 |
0,094 |
0,3 |
0,6 |
1,5 | ||
|
Номинальный массовый расход Qnom, т/ч |
0,021 |
0,045 |
0,17 |
0,37 |
0,95 | ||
|
Минимальный расход, Qmin, т/ч |
0,05Qnom (5 % от Qnom) | ||||||
|
Пределы допускаемой относительной погрешности при измерении массового расхода жидкостей, % |
±0,2 (для RCEN) ±0,1/±0,15 (для RCUN) | ||||||
|
Пределы допускаемой относительной погрешности при измерении массового и объемного расходов газов (при постоянной плотности газа), % |
±0,75 (для RCEN) ±0,5 (для RCUN) | ||||||
|
Стабильность нуля, кг/ч, не менее |
0,003 |
0,005 |
0,0085 |
0,019 |
0,048 | ||
|
Максимальный объемный расход (вода), м3/ч |
0,04 |
0,094 |
0,3 |
0,6 |
1,5 | ||
|
Номинальный объемный расход (вода), м3/ч |
0,021 |
0,045 |
0,17 |
0,37 |
0,95 | ||
|
Пределы допускаемой относительной погрешности при измерении объемного расхода (вода), % |
Dv= |!D: + (^ х 100 V YP | ||||||
|
Параметры выходов: Ток, мА Диапазон частоты импульсов, Гц Максимальная частота следования импульсов, имп./с Интерфейс |
4-20 от Одо 12500 10000 HART/Modbus/Foundation Fieldbus | ||||||
|
Пределы допускаемой основной абсолютной погрешности выходного сигнала постоянного тока, мкА |
±8 | ||||||
|
Пределы допускаемой дополнительной абсолютной погрешности выходного сигнала постоянного тока при отклонении от температур от 15 °C до 35 °C, мкА /1 К |
±0,8 | ||||||
|
Диапазон показаний плотности жидкости, кг/м4 |
от 0 до 5000 | ||||||
|
Диапазон измерения плотности жидкости, кг/м3 |
от 300 до 5000/ от 300 до 2500 | ||||||
|
Пределы допускаемой абсолютной погрешности при измерении плотности жидкости, кг/ м3 |
±4/±8/±20 (для RCEN) ±0,5/±1/±4/±8/±20 (для RCUN) | ||||||
|
Диапазон показаний температуры измеряемой среды, °C |
от минус 50 до плюс 150/от минус 50 до плюс 260 | ||||||
|
Максимальное рабочее давление при температуре до 38 °C, МПа |
28,5 | ||||||
|
Потеря давления при Qnom, кПа, не более (для воды) |
100 | ||||||
|
Диапазон относительной влажности окружающего воздуха при эксплуатации, % |
от 0 до 95 | ||||||
|
Диапазон температуры окружающего воздуха при эксплуатации, °C - преобразователь -ППР |
от минус 40 до плюс 60 от минус 50 до плюс 80 | ||||||
|
Степень защиты оболочки по ГОСТ 14254 |
IP66/IP67 | ||||||
|
Напряжение питания, В: - переменного тока - постоянного тока |
24-1Йг (100-24115^ (100- 120)^„э:; | ||||||
|
Потребляема мощность, Вт, не более |
10 | ||||||
|
•о> D-‘р- |
/ - предел допускаемой относительной погрешности при измерении объемного расхода, % -максимальное значение погрешности при измерении массового расхода, % -максимальное значение погрешности при измерении плотности, кг/ м3 измеренноёзначение плотности, кг/ м3 | ||||||
|
1 |
г а мдд венный peec’Pi в измерений 1 ч'.ки Беларусь 1 | ||||||
Лисп 3 из 12
|
Наименование характеристик |
Модель первичного преобразователя расхода (ППР) | |
|
RCEG1F, RCUG1F |
RCEG2H, RCUG2H | |
|
Номинальный диаметр условного прохода DN. мм |
100/125/150 |
150/200 |
|
Максимальный массовый расход Qmax, т/ч |
300 |
600 |
|
Номинальный массовый расход Qnom, т/ч |
250 |
500 |
|
Минимальный расход, Qmin, т/ч |
0,05Qnom (5 % от Qnom) | |
|
Пределы допускаемой относительной погрешности при измерении массового расхода жидкостей, % |
±0,2 (для RCEG) ±0,1/±0,2 (для RCUG) | |
|
Пределы допускаемой относительной погрешности при измерении массового и объемного расходов газов (при постоянной плотности газа), % |
±0,75 (для RCEG) ±0,5 (для RCUG) | |
|
Стабильность нуля, кг/ч, не менее |
13 |
25 |
|
Максимальный объемный расход (вода), м3/ч |
300 |
600 |
|
Номинальный объемный расход (вода), м7ч |
250 |
500 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода (вода), % |
Di/= +(— х 100 %Г* | |
|
Параметры выходов: Ток, мА Диапазон частоты импульсов, Гц Максимальная частота следования импульсов, имп./с Интерфейс |
4-20 от Одо 12500 10000 HART/Modbus/Foundation Fieldbus | |
|
Пределы допускаемой основной абсолютной погрешности выходного сигнала постоянного тока, мкА |
±8 | |
|
Пределы допускаемой дополнительной абсолютной погрешности выходного сигнала постоянного тока при отклонении от температур от 15 °C до 35 °C, мкА /1 К |
±0,8 | |
|
Диапазон показаний плотности жидкости, кг/м3 |
от 0 до 2000 | |
|
Диапазон измерения плотности жидкости, кг/м3 |
от 300 до 2000 | |
|
Пределы допускаемой абсолютной погрешности при измерении плотности жидкости, кг/м3 |
±4 (для RCEG) ±2 (для RCUG) | |
|
Диапазон показаний температуры измеряемой среды, °C - компактное исполнение - раздельное исполнение |
от минус 50 до плюс 150 от минус 70 до плюс 150/ от минус 70 до плюс 230/ от 0 до плюс 350 | |
|
Максимальное рабочее давление при температуре до 38 °C, МПа |
10 | |
|
Потеря давления при Qnom, кПа, не более (для воды) |
100 | |
|
Диапазон относительной влажности окружающего воздуха при эксплуатации, % |
от 0 до 95 | |
|
Диапазон температуры окружающего воздуха при эксплуатации, °C - компактное исполнение/преобразователь - ППР |
от минус 40 до плюс 60 от минус 50 до плюс 80 | |
|
Степень защиты оболочки по ГОСТ 14254 |
IP66/IP67 | |
|
Напряжение питания, В: - переменного тока - постоянного тока |
24^^(100-240)^^ 24-1Ш с10° - | |
|
Пофёбттяйма мощность, Вт, не более |
10 | |
'Оу^прёделдбдускаемой относительной погрешности при измерении объемного расхода, % , D - максимальное значение погрешности при измерении массового расхода. %
Др ^максимальное значение погрешности при измерении плотности, кг/ м3 р -измеренное значение плотности, кг/ м3________________________________________________
tsxillil' /О
V, \§ 1-5 * $ /Ь Ц
\л X. ' «7 У ’•* . .
|
Наименование характеристик |
Модель первичного преобразователя расхода (ППР) | |||
|
RCES34, RCUS34 |
RCES36, RCUS36 |
RCES38, RCUS38 |
RCES39, RCUS39 | |
|
Номинальный диаметр условного прохода DN, мм |
08/15/20/25/40/50 |
25/40/50 |
40/50/65/80 |
80/100/125 |
|
Максимальный расход Qmax, т/ч |
5 |
17 |
50 |
170 |
|
Номинальный расход Qnom, т/ч |
3 |
10 |
32 |
100 |
|
Минимальный расход, Qmin, т/ч |
0,05Qnom (5 % от Qnom) | |||
|
Пределы допускаемой относительной погрешности при измерении массового расхода жидкостей, % |
±0.2 (для RCES) ±0,15 (для RCUS) | |||
|
Пределы допускаемой относительной погрешности при измерении массового и объемного расходов газов (при постоянной плотности газа), % |
±0,75 (для RCES) ±0,5 (для RCUS) | |||
|
Стабильность нуля, кг/ч, не менее |
0,15 |
0,5 |
1,6 |
5 |
|
Максимальный объемный расход (вода), м3/ч |
5 |
17 |
50 |
170 |
|
Номинальный объемный расход (вода), м3/ч |
3 |
10 |
32 |
100 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода (вода), % |
Dv= ;d: + (- ж 100 %)2* V ₽ | |||
|
Параметры выходов: Ток, мА Диапазон частоты импульсов, Гц Максимальная частота следования импульсов, ими./с Интерфейс |
4-20 от 0 до 12500 10000 HART/Modbus/Foundation Fieldbus | |||
|
Пределы допускаемой основной абсолютной погрешности выходного сигнала постоянного тока, мкА |
±8 | |||
|
Пределы допускаемой дополнительной абсолютной погрешности выходного сигнала постоянного тока при отклонении от температур от 15 °C до 35 °C, мкА /1 К |
±0,8 | |||
|
Диапазон показаний плотности жидкости, кг/м3 |
от 0 до 5000 |
от 0 до 2000 | ||
|
Диапазон измерения плотности жидкости, кг/м3 |
от 300 до 5000 |
от 300 до 2000 | ||
|
Пределы допускаемой абсолютной погрешности при измерении плотности жидкости, кг/м3 |
±4 (для RCES) ±0,5/±1/±2/±3/±4 (для RCUS) | |||
|
Диапазон показаний температуры измеряемой среды, °C - компактное исполнение - раздельное исполнение - компактное исполнение в защитном кожухе - раздельное исполнение в защитном кожухе |
от минус 50 до плюс 150 от минус 70 до плюс 150 от минус 70 до плюс 230 от 0 до плюс 350 | |||
|
Максимальное рабочее давление при температуре до 38 °C, МПа |
10 | |||
|
Потеря давления при Qnom, кПа, не более (для воды) |
100 | |||
|
Диапазон относительной влажности окружающего воздуха при эксплуатации, % |
от 0 до 95 | |||
|
Диапазон температуры окружающего воздуха при эксплуатации, °C - компактное исполнение/преобразователь - ППР |
от минус 40 до плюс 60 от минус 50 до плюс 80 | |||
|
Степень защиты оболочки по ГОСТ 14254 |
IP66/IP67 | |||
|
Напряжение питания, В: - переменного тока ^г^^Ростоянного тока |
24*is| (100- 240)120% 24115^ (100- | |||
|
Потребляема мощность, Вт, не более |
10 | |||
|
'Оу • предел допускаемой относительной погрешности при измерении объемного расхода, % ifo - максимальное значение погрешности при измерении массового расхода. % Др - максимальное значение погрешности при измерении плотности, кг/ м ’ •р,-измеренное значение плотности, кг/ м3 | ||||
|
Наименование характеристик |
Модель первичного преобразователя расхода (ППР) | ||||
|
RCEP25, RCUP25 |
RCEP40. RCUP40 |
RCEP50, RCUP50 |
RCEP80, RCUP80 | ||
|
Номинальный диаметр условного прохода DN, мм |
08/15/20/25/40 |
15/20/25/40 |
25/40/50 |
40/50/65/80 | |
|
Максимальный расход Qmax, т/ч |
2,3 |
7 |
29 |
76 | |
|
Номинальный расход Qnom, т/ч |
1,6 |
4,7 |
20 |
51 | |
|
Минимальный расход, Qmin, т/ч |
0,05Qnom (5 % от Qnom) | ||||
|
Пределы допускаемой относительной погрешности при измерении массового расхода жидкостей, % |
±0,2 (для RCEP) 0,1/±0,15/±0,2 (для RCUP) | ||||
|
Пределы допускаемой относительной погрешности при измерении массового и объемного расходов газов (при постоянной плотности газа), % |
±0,75 (для RCEP) ±0,5 (для RCUP) | ||||
|
Стабильность нуля, кг/ч, не менее |
0,16 |
0,47 |
2 |
5,1 | |
|
Максимальный объемный расход (вода), м'7ч |
2,3 |
7 |
29 |
76 | |
|
Номинальный объемный расход (вода), м~7ч |
1,6 |
4,7 |
20 |
51 | |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода (вода), % |
Dv= + %'/* | ||||
|
Параметры выходов: Ток, мА Диапазон частоты импульсов, Гц Максимальная частота следования импульсов, имп./с Интерфейс |
4-20 от Одо 12500 10000 HART/Modbus/Foundation Fieldbus | ||||
|
Пределы допускаемой основной абсолютной погрешности выходного сигнала постоянного тока, мкА |
±8 | ||||
|
Пределы допускаемой дополнительной абсолютной погрешности выходного сигнала постоянного тока при отклонении от температур от 15 °C до 35 °C, мкА /1 К |
±0,8 | ||||
|
Диапазон показаний плотности жидкости, кг/м3 |
от 0 до 5000 | ||||
|
Диапазон измерения плотности жидкости, кг/м'5 |
от 300 до 3600/ от 300 до 2400 | ||||
|
Пределы допускаемой абсолютной погрешности при измерении плотности жидкости, кг/м3 |
±4 (для RCEP) ±0,5/±1/±4 (для RCUP) | ||||
|
Диапазон показаний температуры измеряемой среды, °C - компактное исполнение - раздельное исполнение |
от минус 50 до плюс 150 от минус 70 до плюс 200 | ||||
|
Максимальное рабочее давление при температуре до 38 °C, МПа |
10 | ||||
|
Потеря давления при Qnom, кПа, не более (для воды) |
100 | ||||
|
Диапазон относительной влажности окружающего воздуха при эксплуатации, % |
от 0 до 95 | ||||
|
Диапазон температуры окружающего воздуха при эксплуатации, °C - компактное исполнение/преобразователь - ППР |
от минус 40 до плюс 60 от минус 50 до плюс 80 | ||||
|
Степень защиты оболочки по ГОСТ 14254 |
IP66/IP67 | ||||
|
Напряжение питания, В: - переменного тока - постоянного тока |
241Нэ|; (100-240)2^ 241^1 (100- 120)^ | ||||
|
-Потребляема мощность, Вт, не более |
10 | ||||
|
*Dv- предел допускаемой относительной погрешности при измерении объемного расхода, % /Ь- максимальное значение погрешности при измерении массового расхода, % Др -максимальное значение погрешности при измерении плотности, кг/ м3 р -Измеренное значение плотности, кг/ м3 | |||||
|
vW| | |||||
|
Наименование характеристик |
Модель первичного преобразователя расхода (ППР) | ||
|
RCET34, RCUT34 |
RCET36, RCUT36 |
RCET38, RCUT38 | |
|
Номинальный диаметр условного прохода DN, мм |
08/15/20/25 |
25/50 |
50 |
|
Максимальный расход Qmax, т/ч |
5 |
17 |
50 |
|
Номинальный расход Qnom, т/ч |
3 |
10 |
32 |
|
Минимальный расход, Qmin, т/ч |
0,05Qnom (5 % от Qnom) | ||
|
Пределы допускаемой относительной погрешности при измерении массового расхода жидкостей, % |
±0,15/±0,2 (для RCET) ±0,1 (для RCUT) | ||
|
Пределы допускаемой относительной погрешности при измерении массового и объемного расходов газов (при постоянной плотности газа), % |
±0,75 (для RCET) ±0,5 (для RCUT) | ||
|
Стабильность нуля, кг/ч, не менее |
0,15 |
0,5 |
1,6 |
|
Максимальный объемный расход (вода), м4/ч |
5 |
17 |
50 |
|
Номинальный объемный расход (вода), м4/ч |
3 |
10 |
32 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода (вода), % |
Dv- Ф:±(^ х 100 %Т* \ 4 | ||
|
Параметры выходов: Ток, мА Диапазон частоты импульсов, Гц Максимальная частота следования импульсов, имп./с Интерфейс |
4-20 от Одо 12500 10000 HART/Modbus/Foundation Fieldbus | ||
|
Пределы допускаемой основной абсолютной погрешности выходного сигнала постоянного тока, мкА |
±8 | ||
|
Пределы допускаемой дополнительной абсолютной погрешности выходного сигнала постоянного тока при отклонении от температур от 15 °C до 35 °C, мкА /1 К |
±0,8 | ||
|
Диапазон показаний плотности жидкости, кг/м"5 |
от 0 до 5000 | ||
|
Диапазон измерения плотности жидкости, кг/м4 |
от 300 до 5000/ от 300 до 2500 | ||
|
Пределы допускаемой абсолютной погрешности при измерении плотности жидкости, кг/м4 |
±4 (для RCET) ±0,5/±1 (для RCUT) | ||
|
Диапазон показаний температуры измеряемой среды, °C - компактное исполнение - раздельное исполнение |
от минус 50 до плюс 150 от минус 70 до плюс 150 | ||
|
Максимальное рабочее давление при температуре до 38 °C, МПа |
26 | ||
|
Потеря давления при Qnom, кПа, не более (для воды) |
100 | ||
|
Диапазон относительной влажности окружающего воздуха при эксплуатации, % |
от 0 до 95 | ||
|
Диапазон температуры окружающего воздуха при эксплуатации, °C - компактное исполнение/преобразователь -ПНР |
от минус 40 до плюс 60 от минус 50 до плюс 80 | ||
|
Степень защиты оболочки по ГОСТ 14254 |
IP66/IP67 | ||
|
Напряжение питания, В: - переменного тока - постоянного тока |
24*7^1; (100-24 0)1$ | 242ff% (100-120)^:? | ||
|
Потребляема мощность, Вт, не более |
10 | ||
Dv - пре
й относительной погрешности при измерении объемного расхода, %
О — максимальное значение погрешности при измерении массового расхода. % Др - максимальное значение погрешности при измерении плотности, кг/ м3 р -измеренноё.значение плотности, кг/ м3
А'й!
|
Наименование характеристик |
Модель первичного преоб |
разователя расхода (ППР) | ||
|
RCEH25 RCUH25 |
RCEH40 RCUH40 |
RCEH50 RCUH50 |
RCEH80 RCUH80 | |
|
Номинальный диаметр условного прохода DN, мм |
25/40 |
25/40 |
40/50 |
50/65/80/100 |
|
Максимальный расход Qmax, т/ч |
2,3 |
7 |
29 |
76 |
|
Номинальный расход Qnom, т/ч |
1,6 |
4,7 |
20 |
51 |
|
Минимальный расход, Qmin, т/ч |
0,05Qnom (5 % от Qnom) | |||
|
Пределы допускаемой относительной погрешности при измерении массового расхода жидкостей, % |
±0,15/±0,2 (для RCEH) ±0,1/±015 (для RCUH) | |||
|
Пределы допускаемой относительной погрешности при измерении массового и объемного расходов газов (при постоянной плотности газа), % |
±0,75 (для RCEH) ±0,5 (для RCUH) | |||
|
Стабильность нуля, кг/ч, не менее |
0,16 |
0,47 |
2 |
5,1 |
|
Максимальный объемный расход (вода), mj/4 |
2,3 |
7 |
29 |
76 |
|
Номинальный объемный расход (вода), м3/ч |
1,6 |
4,7 |
20 |
51 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода (вода), % |
Dv= iD2 + (^xlOO %):* | |||
|
Параметры выходов: Ток, мА Диапазон частоты импульсов, Гц Максимальная частота следования импульсов, имп./с Интерфейс |
4-20 от Одо 12500 10000 HART/Modbus/Foundation Fieldbus | |||
|
Пределы допускаемой основной абсолютной погрешности выходного сигнала постоянного тока, мкА |
±8 | |||
|
Пределы допускаемой дополнительной абсолютной погрешности выходного сигнала постоянного тока при отклонении от температур от 15 °C до 35 °C, мкА /1 К |
±0,8 | |||
|
Диапазон показаний плотности жидкости, кг/м-* |
от 0 до 5000 | |||
|
Диапазон измерения плотности жидкости, кг/м"1 |
от 300 до 36000/ от 300 до 2400 | |||
|
Пределы допускаемой абсолютной погрешности при измерении плотности жидкости, кг/м3 |
±4 (для RCEH) ±0,5/±1/±4 (для RCUH) | |||
|
Диапазон показаний температуры измеряемой среды, °C - компактное исполнение - раздельное исполнение |
от минус 50 до плюс 140 от минус 70 до плюс 140 | |||
|
Максимальное рабочее давление при температуре до 38 °C, МПа |
4 | |||
|
Потеря давления при Qnom, кПа, не более (для воды) |
100 | |||
|
Диапазон температуры окружающего воздуха при эксплуатации, °C - компактное исполнение/преобразователь - ППР |
от минус 40 до плюс 60 от минус 50 до плюс 80 | |||
|
Степень защиты оболочки по ГОСТ 14254 |
IP66/IP67 | |||
|
Напряжение питания, В: - переменного тока - постоянного тока |
24-15% (100-240)11^ 24115^ (100-120)1®^ | |||
|
Потребляема мощность, Вт, не более |
10 | |||
|
"Dv - предел допускаемой относительной погрешности при измерении объемного расхода, % D —максимальное значение погрешности при измерении массового расхода, % Др -т.ЙаксймаУ>ьное значение погрешности при измерении плотности, кг/ м3 р-измеренйра'^начение плотности, кг/ м3 | ||||
у/
|
Наименование характеристик |
Модель первичного преоб |
разователя расхода (ППР) | ||||||||
|
RCCS30 |
RCCS31 |
RCCS32 |
RCCS33 |
RCCS34 RCCT34 |
RCCS36 RCCT36 |
RCCS38 RCCT38 |
RCCS39 RCCT39 |
RCCS39/IF RCCT39/IF |
RCCS39/XF RCCT39/XF | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
Максимальный расход Qmax, т/ч |
0,1 |
0,3 |
0,6 |
1,5 |
5 |
17 |
50 |
170 |
300 |
600 |
|
Номинальный расход Qnom, т/ч |
0,045 |
0,17 |
0,37 |
0,9 |
3 |
10 |
32 |
100 |
250 |
500 |
|
Минимальный расход, Qmin, т/ч |
0,05Qnom (5 % от Qnom) | |||||||||
|
Пределы допускаемой погрешности при измерении массового расхода жидкостей |
±0,1 % от измеренного значения расхода ±(значение стабильности нуля/измеренное значение расхода *100 %) | |||||||||
|
Пределы допускаемой погрешности при измерении массового расхода газов |
±0,5 % от измеренного значения расхода ±(значение стабильности нуля/измеренное значение расхода *100 %) | |||||||||
|
Стабильность нуля, кг/ч, не менее |
0,005 |
0,0085 |
0,019 |
0,048 |
0,15 |
0,5 |
1,6 |
5,0 |
13,0 |
25,0 |
|
Параметры выходов: Ток, мА Частота импульсов, Гц Интерфейс |
4-20 0 - 10000 (выход 1), 0 - 2000 (выход 2) HART, Foundation Fieldbus | |||||||||
|
Пределы допускаемой основной приведенной погрешности выходного сигнала постоянного тока, % |
±0,05 | |||||||||
|
Пределы допускаемой дополнительной приведенной погрешности выходного сигнала постоянного тока при отклонении от температур от 15 °C до 35 °C, % /10 К |
±0,05 | |||||||||
|
Диапазон измерения плотности жидкости, кг/м3 |
от 300 до 5000 |
от 300 до 2000 | ||||||||
|
Пределы допускаемой абсолютной погрешности при измерении плотности жидкости, кг/м3 |
±8 |
±4 |
±4 |
±4 |
±3 |
±2,2 |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
|
Диапазон показаний температуры измеряемой среды, °C |
от минус 200 до плюс 230 (опция/МТ, LT) от 0 до плюс 350 (опция/НТ) | |||||||||
Продолжение таблицы 7
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
Максимальное рабочее давление (в зависимости от класса фланцев), МПа |
40 |
35 |
28,5 |
28,5 |
26 38,5 |
21 31,5 |
17,5 26,0 |
13,5 26,0 |
11 18,0 |
9,5 |
|
Внутренний диаметр измерительной трубки, мм |
1,2 |
2,1 |
3 |
4,5 |
7,7 |
13,4 |
22,1 |
37,2 |
54,5 |
82,5 |
|
Толщина стенки измерительной трубки, мм |
0,2 |
0,25 |
0,25 |
0,4 |
0,89 |
1,24 |
1,65 |
2,6 |
2,6 |
3,2 |
|
Потеря давления при Qnom, кПа, не более |
100 | |||||||||
|
Диапазон относительной влажности окружающего воздуха при эксплуатации, % |
от 0 до 95 | |||||||||
|
Диапазон температуры окружающего воздуха при эксплуатации, °C - для ППР - для RCCT |
от минус 50 до плюс 80, от минус 50 до плюс 65 (для НТ) от минус 20 до плюс 55 (для дисплея), от минус 40 до плюс 55 (для электроники) | |||||||||
|
Степень защиты оболочки по ГОСТ 14254 |
IP66/IP67 | |||||||||
|
Напряжение питания, В: - переменного тока - постоянного тока |
от 90 до 264 от 20,5 до 28,8 | |||||||||
|
Потребляема мощность, не более |
25 В А /10 Вт | |||||||||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации счетчика типографским способом,
Комплектность
Комплект поставки счетчика указан в таблице 8.
Таблица 8
|
Наименование |
Количество |
|
Счетчик-расходомер массовый кориолисовый ROTAMASS |
1 |
|
Упаковка |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП. 1560-2006 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Rota Yokogawa GmbH & Со.KG", Германия.
МРБ МП. 1560-2006 "Счетчики-расходомеры массовые кориолисовые ROTAMASS. Методика поверки".
Заключение
Счетчики-расходомеры массовые кориолисовые ROTAMASS соответствуют требованиям документации фирмы "Rota Yokogawa GmbH & Со.KG" (Германия), TP ТС 004/2011 (декларация о соответствии ЕАЭС N RU Д-ОЕ.РС52.В.ООООЗ/18, действительна по 09.09.2023), ТР ТС 020/2011 (декларация о соответствии ЕАЭС N RU fl-DE.PC52.B.00002/18, действительна по 06.09.2023), ТР ТС 032/2013 (декларация о соответствии ЕАЭС № RU Д-ЭЕ.АА71 В.00018/18, действительна по 11.11.2023; сертификат соответствия № ТС RU C-DE.AA71 .В.00518, срок действия по 08.11.2023), ТР ТС 012/2011 (сертификат соответствия № ТС RU C-DE.AA71 В.00517, срок действия по 07.11.2023).
Межповерочный интервал - не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
Другие Расходомеры
