Счетчики-расходомеры жидкости ультразвуковые OPTISONIC 4400
| Номер в ГРСИ РФ: | РБ 03 07 6684 18 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "КРОНЕ-Автоматика", п. Верхняя Подстепановка, Самарская обл. |
|
Описание типа РБ 03 07 6684 18 [2018-09-27]
rb-03-07-6684-18_2018-09-27.pdf
|
Скачать |
Счётчики-расходомеры жидкости ультразвуковые OPTISONIC 4400 (далее-счётчики) предназначены для измерений объёма и объемного расхода жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6684 18 |
| Наименование | Счетчики-расходомеры жидкости ультразвуковые OPTISONIC 4400 |
| Год регистрации | 2018 |
| Номер сертификата | 11971 |
| Дата регистрации | 2018-09-27 |
| Срок действия | 2022-07-06 |
| Получатель сертификата | ООО "КРОНЕ-Автоматика", массив Жилой массив Стромилово Самарской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "КРОНЕ-Автоматика"
Адрес: массив Жилой массив Стромилово, Самарская обл., 443538, Воложинский р-н
Контакты: тел.: (846) 230-03-70, факс: (846) 230-03-11 // kar@krohne.su
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках в диапазонах расходов жидкостей до 1000 м^3/ч включительно (поверочная среда - вода) и с DN до 125 мм включительно. |
| Методика поверки | Поверка проводится по МП 208-022-2017 (2017 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО "КРОНЕ-Автоматика" (аттестат аккредитации - №1522, шифр поверительного клейма - ВТП) или ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М) методом непосредственного сличения на эталонных расходомерных установках (НТК №09-18). Временно, до создания эаталонной базы в Республике Беларусь, периодическая (для метрологически необеспеченных исполнений): ООО "КРОНЕ-Автоматика" (аттестат аккредитации - №1522, шифр поверительного клейма - ВТП) или ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М) методом непосредственного сличения на эталонных расходомерных установках (НТК №09-18). |
Поверители
Скачать
|
Описание типа РБ 03 07 6684 18 [2018-09-27]
rb-03-07-6684-18_2018-09-27.pdf
|
Скачать |
Описание типа
Назначение
Счётчики-расходомеры жидкости ультразвуковые OPTISONIC 4400 (далее-счётчики) предназначены для измерений объёма и объемного расхода жидкости.
Описание
Принцип действия счётчиков основан на измерении разности времени прохождения импульсов ультразвуковых колебаний по направлению движения потока жидкости и против него с последующим вычислением различных параметров: суммарный объём или масса жидкости, объёмный расход, массовый расход, скорость потока, направление потока, скорость звука в жидкости.
Счётчики состоят из отрезка трубы с вмонтированными в него ультразвуковыми приёмо-передатчиками (первичный преобразователь расхода - ППР) и преобразователей сигналов.
Счётчики производятся в компактном исполнении - OPTISONIC 4400 С, когда преобразователь сигналов крепится непосредственно на ППР и представляет собой моноблок, и в раздельном исполнении-OPTISONIC 4400 F, когда преобразователь сигналов крепится отдельно и соединён с ППР кабелем длиной до 30 метров.
Счётчики могут выпускаться в следующих модификациях:
OPTISONIC 4400 НТ - высокотемпературная версия. Его конструкция предусматривает одноканальное и двухканальное исполнение.
OPTISONIC 4400 ПР - версия для работы при высоком давлении (до 25 МПа). Его конструкция предусматривает одноканальное и двухканальное исполнение.
Счётчики также могут быть дополнительно оснащаться рубашкой обогрева.
Параметры трубопровода вносятся в память преобразователя сигналов на заводе-изготовителе.
В счётчиках предусмотрена возможность измерения потока жидкости, как в прямом, так и в обратном направлении (в реверсивном режиме).
Счётчики, в зависимости от исполнения, могут оснащаться аналоговым входом/выходом, частотным (импульсным) выходом, дискретным входом/выходом, интерфейсами HART, Modbus, Foundation Fieldbus, Profibus.

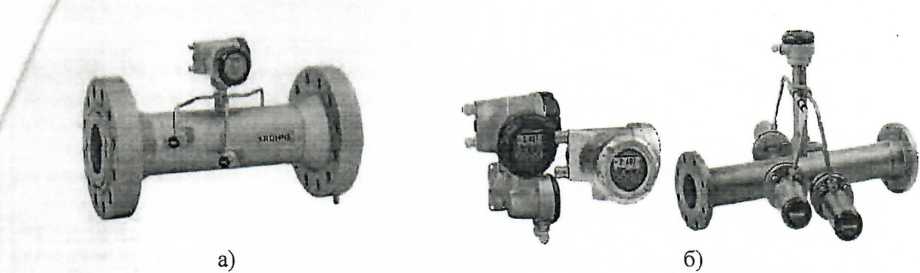

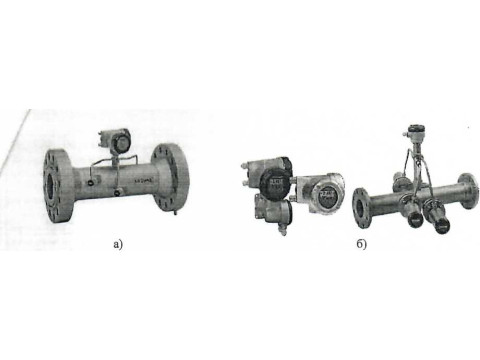

Внешний вид счётчиков представлен на рисунке 1.
Рисунок 1- Счётчики-расходомеры жидкости ультразвуковые OPTISONIC 4400: a) OPTISONIC 4400 С/НР (компактное исполнение, для работы при высоком давлении, б) OPTISONIC 4400 F/HT (раздельное, высокотемпературное исполнение).
Опломбирование не предусмотрено.
Программное обеспечение
Внутреннее ПО выполняет функции расчёта объёмного расхода, объёма, скорости потока, скорости звука в жидкости, определение направления потока, вывод информации на дисплей и интерфейсы связи, токовый, частотный, импульсный выходы.
Для предотвращения несанкционированного доступа параметры конфигурации защищены паролем.
Идентификационные данные программного обеспечения приведены в таблице 1.
Значение расхода при номинальном диаметре DN
|
параметра |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
Наименьший расход, м3/ч |
7 |
11 |
15,8 |
21,5 |
28 |
35,5 |
43,8 |
63 |
|
Наибольший расход, м3/ч |
2240 |
3500 |
5040 |
6860 |
8960 |
11340 |
14000 |
20160 |
|
Примечание |
: В таблице указан расход при рабочих условиях. |
— | ||||||
Таблица I- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CG350 |
|
Номер версии (идентификационный номер) ПО |
5.Х.Х |
|
Цифровой идентификатор ПО |
Не отображается |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - "высокий", в соответствии с Р 50.2.077-2014.
Технические характеристики
|
Таблица 2 - Диаметры номинальные и диапазоны измерений | |||||||||
|
Наименование параметра |
Значение расхода при номинальном диаметре | ||||||||
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 | |
|
Наименьший расход, м3/ч |
0,1 |
0,2 |
0,3 |
0,5 |
0,8 |
1,1 |
1,8 |
2,8 |
4 |
|
Наибольший расход, м3/ч |
35 |
57,3 |
89,6 |
140 |
236,6 |
358,4 |
560 |
875 |
1260 |
Наименование
niitiji 1 Mcipojioi ii'irckiic характеристики
|
1 liiUMCiioiuimie характеристики |
Значение |
|
(родслы допускаемой относительной погрешности о iMcpclinil объёма и объёмного расхода'’1, %: Версия 1 IT: 1 Kinituii.iioc исполнение(DN5O-DN8O) loiinuii.Hoe исполнение (l)N80-l)N6()0) 1 )N25 Версия 1II’ |
±(1 +l/v) 11 ±(0,5 +0.5/V)'1 ±(2,5 +2,5/v)11 ±(1 +1/V)'1 |
|
Выходные сигналы: | |
|
токовый, мА |
от 0/4 до 20 |
|
частотный, Гц |
от 0,01 до 10000 |
|
импульсный, имп |
не ограничено |
|
11рсдслы допускаемой приведенной погрешности выходного токового сигнала21, % |
±0,15 |
|
Пределы допускаемой приведенной погрешности выходного токового сигнала21, % |
±0,15 |
1 >v - скорость потока в м/с, которая вычисляется по формуле
т, чыи -(7 3,
V =-------—---, где О- значение расхода, м /ч
-3,6
21 Погрешности выходного токового и частотного сигнала входят в допускаемую относительную погрешность расходомеров
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В - напряжение переменного/постоянного тока, В - напряжение постоянного тока, В - частота переменного тока, Гц |
(от 100 до 230) I1™ 94 +ю% /+зо% 24 -15% -25% 9 л +зо% 24 -55% 50/60 |
|
Потребляемая мощность, не более: -переменного тока, В -А -постоянного, Вт |
22 12 |
|
Масса11, кг, не более |
от 14 до 679 |
|
Габаритные размеры11, мм, не более: - высота - ширина - длина |
от 336 до 1152 от 149 до 813 от 350 до 1100 |
|
Условия эксплуатации: - максимальное давление измеряемой среды, МПа - температура окружающей среды, °C |
25 (521) от -60 (4021) до ±70 (653)) |
|
- температура измеряемой среды, °C: OPTISONIC 4400 HP - компактное исполнение - раздельное исполнение |
от -45 до -*-180 от -45 до ±180 |
|
Наименование характеристики |
Значение |
|
OPTISONIC 4400 НТ - раздельное исполнение во взрывобезопасной зоне - раздельное исполнение во взрывоопасной зоне |
от -45 до +600 от -45 до +440 |
Примечание:
1}В зависимости от типоразмера или исполнения
2) Счётчики, производства KROHNE Altometer, Нидерланды
3)Для преобразователей сигналов
Знак утверждения типа
наносят на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 5- Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Счётчик-расходомер жидкости ультразвуковой |
OPTISONIC 4400 |
1 шт. |
в соответствии с заказом |
|
Руководство по эксплуатации |
8.2000.23РЭ |
1 экз. |
для счётчиков, производства ООО «КРОНЕ-Автоматика» |
|
4005365901 - НВ OPTISONIC 4400 |
1 экз. |
для счётчиков, производства KROHNE ALTOMETER | |
|
Паспорт |
8.1000.23ПС |
1 экз. |
для счётчиков, производства ООО «КРОНЕ-Автоматика» |
|
4400-01-00-00ПС |
1 экз. |
для счётчиков, производства KROHNE ALTOMETER | |
|
Методика поверки |
МП 208-022-2017 |
1 экз. |
Поверка
осуществляется по документу МП 208-022-2017 «ГСИ. Счётчики-расходомеры жидкости ультразвуковые OPTISONIC 4400. Методика поверки», утверждённому ФГУП «ВНИИМС» 17.05.2017 г.
Основные средства поверки:
-Рабочий эталон 1-го и 2-го разряда по ГОСТ 8.145-75 и ГОСТ 8.510-2002.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или в свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
ГОСТ 8.145-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 3-10 "6 до 10 м3/с
ТУ 4213-015-33530463-2017 Счётчики-расходомеры жидкости ультразвуковые
OPTISONIC 4400. Технические условия
Техническая документация фирмы «KR.OHNE Altometer», Нидерланды
