Расходомеры электромагнитные Метран-370

Номер в ГРСИ РФ:	РБ 03 07 3879 18
Раздел:	Средства измерений расхода и количества жидкости и газа [7]
Категория:	Расходомеры
Производитель / заявитель:	АО «Промышленная группа «Метран», г. Челябинск

Скачать

	Описание типа РБ 03 07 3879 18 [2008-12-22] rb-03-07-3879-18_2008-12-22.pdf	Скачать
	Описание типа РБ 03 07 3879 18 [2014-02-13] rb-03-07-3879-18_2014-02-13.pdf	Скачать
	Описание типа РБ 03 07 3879 18 [2018-10-15] rb-03-07-3879-18_2018-10-15.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Расходомеры электромагнитные Мстран-370 (далее - расходомеры) предназначены для измерения объемного расхода электропроводящих жидкостей, пульп и суспензий, имеющих минимальную электропроводность 51 О'4 См/м.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 07 3879 18
Наименование	Расходомеры электромагнитные Метран-370
Год регистрации	2018
Номер сертификата	11918
Дата регистрации	2018-08-30
Срок действия	2023-02-02
Получатель сертификата	АО "ПГ "Метран", г. Челябинск, Российская Федерация (RU)

Производитель / Заявитель

АО "ПГ "Метран"

Адрес: Комсомольский пр., д.29, г. Челябинск, 454138

Контакты: (351) 799-51-51, (доб. 1132, 1133, 1033) // info.metran@emersom.com

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Расходомеры с диапазоном расхода до 1000 м^3/ч и/или DN свыше 200 мм метрологически обеспечены в Республике Беларусь методом непосредственного сличения на проливных эталонных установках (поверочная среда - вода).
Методика поверки	Поверка проводится по СПГК.5236.000.00 МП (2006 г.).
Признание поверки	Первичная при выпуске из производства: Челябинский ЦСМС (номер реестра №039, шифр поверительного клейма - ГА)(НТК №04-10). Первичная при выпуске из производства и периодическая: АО ПГ "Метран" (аттестат аккредитации - №RA.RU.311702, шифр поверительного клейма - ДАВ)(НТК №05-19). Временно, до создания собственной технической базы в Республике Беларусь, рекомендуется признавать результаты первичной и периодической поверки метрологически необеспеченных счётчиков-расходомеров, проведенной в поверочных лабораториях, аккредитованных в Системе аккредитации Республики Беларусь, или специалистами юридических лиц, входящих в государственную метрологическую службу Республики Беларусь в иных лабораториях, обеспечивающих необходимый диапазон измерений и запас по точности (на эталонных расходомерных установках в диапазоне расходов воды свыше 1000 м^3/ч и/или с DN расходомеров свыше 200 мм).

Поверители

Скачать

	Описание типа РБ 03 07 3879 18 [2008-12-22] rb-03-07-3879-18_2008-12-22.pdf	Скачать
	Описание типа РБ 03 07 3879 18 [2014-02-13] rb-03-07-3879-18_2014-02-13.pdf	Скачать
	Описание типа РБ 03 07 3879 18 [2018-10-15] rb-03-07-3879-18_2018-10-15.pdf	Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Примечания / / А Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип действия расходомеров основан на законе электромагнитной индукции: в электропроводной жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС), пропорциональная скорости, следовательно, и расходу’ жидкости.

Расходомеры состоят из датчика расхода Метран-371 (далее - датчик) и вторичного измерительного преобразователя 8732Е (далее - преобразователь).

Датчик представляет собой отрезок трубы (далее - патрубок) из немагнитного материала. Внутренняя поверхность патрубка покрыта электроизоляционным материалом. На патрубке расположена система электромагнитов, создающая магнитное поле в потоке жидкости. В патрубке расположены электроды, контактирующие с протекающей по нему жидкостью. Сигнал с электродов поступает в преобразователь, где усиливается, обрабатывается и преобразуется в выходные сигналы различного типа, несущие информацию о расходе. Датчики отличаются по конструктивному исполнению: фланцевого и бесфланцевого исполнения.

Преобразователи обеспечивают питание цепи возбуждения магнитного поля расходомера, а также преобразуют сигналы от электродов в выходные сигналы: аналоговый токовый 4-20 мА, частотно-импульсный 0-10000 Гц и цифровой по HART протоколу.

Преобразователи могут комплектоваться индикатором - локальным интерфейсом оператора (далее - ЛОИ), либо быть без него.

Расходомеры различаются по способу монтажа преобразователя: с монтажом непосредственно на корпусе датчика (интегральный монтаж) или удаленно (удалённый монтаж). При удалённом монтаже используются соединительные коробки.

Расходомеры предназначены для работы во взрывобезопасных и взрывоопасных условиях.

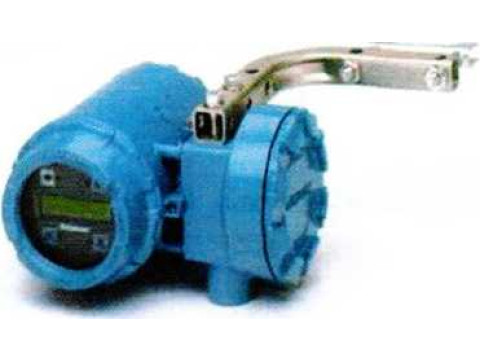

Общий вид расходомеров представлен на рисунке 1.

.слайда

Расходомер с интегральным монтаЖ()Кь--_--х' Преобразователя на датчике

'7*/Ат

У / Датчик для удаленного

[тажа ный реестр средств измерении . Республики Беларусьj \Для документов/

Преобразователь для удалённого монтажа

Рисунок 1 - Общий вид расходомеров электромагнитных Метран-370

Программное обеспечение

Программное обеспечение (далее - ПО) расходомеров является метрологически значимым, расположено на постоянном запоминающем устройстве (ПЗУ), встроенным в микроконтроллер электронного блока преобразователя. ПО защищено от записи, чтения и модификации встроенными средствами микроконтроллера.

Идентификационные данные ПО приведены в таблице 1.

Программное обеспечение неизменяемое и несчитываемое.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	8732Е
Номер версии (идентификационный номер) ПО	Не ниже 5.3.3
Цифровой идентификатор ПО	-
Алгоритм вычисления цифрового идентификатора ПО	-

Технические характеристики

Таблица 2 - Метрологические и технические характеристики расходомеров

Наименование характеристики	Значение характеристики
Диаметр условного прохода Ду, мм	15, 25, 32, 40, 50, 80, 100, 150, 200
Пределы основной относительной погрешности измерения расхода 1 *, %	±0,5
Пределы погрешности преобразования частотноимпульсного выходного сигнала в токовый, % от диапазона измерений2>	±0,1
Пределы дополнительной относительной погрешности измерения, вызванной изменением температуры окружающей среды на каждые 10°С, %	±0,04
Пределы дополнительной относительной погрешности измерения при воздействии магнитного поля частотой (50± 1) Гц и напряженностью до 400 А/м, %	// в %

'^■ментол

Наименование характеристики	Значение характеристики
Диапазон давлений измеряемой среды, МПа -для диаметров Ду до 100 мм -для диаметров Ду 150, 200 мм	от 0,05 до 4 от 0,05 до 2,5
Минимальная удельная электропроводность измеряемой среды, См/м	5-Ю"4
Температура измеряемой среды, °C	от -29 до +180
Температура окружающей среды3), °C -датчика - преобразователя: -сЛОИ - без ЛОИ - при хранении	от -40 до +65
	от -25 до +65 от -40 до +74
	от -40 до +85
Диапазон относительной влажности окружающей среды 4), %	от 0 до 100
Напряжение питания, В - переменного тока частотой (50±1) Гц - постоянного тока	от 100 до 220 от 12 до 42
Максимальная потребляемая мощность: - при питании переменным током, В А - при питании постоянным током, Вт	40 15
Выходные сигналы: - аналоговый токовый сигнал - частотно-импульсный сигнал - цифровой сигнал	4-20 мА 0-10000 Гц HART
Степень защиты от воды и пыли - расходомера5) - преобразователя - датчика фланцевого исполнения - датчика бесфланцевого исполнения	IP 66 IP 66 IP 68 IP 66
Маркировка взрывозащиты: - датчика	lExeibllC T5...T3 Gb X или 2Ex nA ic ПС T5...T3 Gc X или Ex tb IIIC T80 °C...T200 °C Db X
- преобразователя - интегральное исполнение - удаленное исполнение	lEx d e [ia Ga] ПС T6...T3 Gb X или 2Ex nA [ia Ga] ПС T4.. ,T3 Gc X или Ex tb IIIC T80°C..,T200°C Db X lEx d e [ia Ga] ИС T6 Gb X 2Ex nA [ia Ga] ИС T4 Gc X Ex tb IIIC T80 °C Db X
Масса, кг, не более - датчика - преобразователя	50 4
Габаритные размеры, мм, не более длина х ширина х высота	400 x 400 x 600
Средняя наработка на отказ, ч, не менее	100000
Средний срок службы, лет, не менее	15

Примечания / / А

Пределы основной относительной погрешности измерения расход^ приведены д; диапазона скоростей потока от 0,3 до 10,0 м/с. \ JJ

При работе с аналоговым токовым выходным сигналом предел погрешности будет равняться сумме основной относительной погрешности измерения расхода и приведенной погрешности преобразования частотно-импульсного выходного сигнала в токовый.

При интегральном монтаже диапазон рабочих температур определяется наибольшей (для нижней границы) и наименьшей (для верхней границы) температурой окружающей среды датчика и преобразователя.

Диапазон относительной влажности приведён при температуре плюс 65 °C и ниже без конденсации влаги.

51 Для расходомеров с интегральным монтажом преобразователя.

Знак утверждения типа

наносится на табличку расходомера способом лазерной маркировки, механической гравировки или другим способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист руководства по эксплуатации и паспорта.

Комплектность

Таблица 3-Комплектность средства измерений

Наименование	Обозначение	Кол-во
Расходомер	Согласно заказу	1 шт.
Паспорт	СПГК.5236.000.00 ПС	1 экз.
Руководство по эксплуатации	СПГК.5236.000.00 РЭ	* 1 экз.
Методика поверки	СПГК.5236.000.00 МП	* 1 экз.
Комплект кабельных вводов и заглушек	Согласно заказу	-
Комплект монтажных частей	Согласно заказу	-
* Допускается прилагать 1 экз. на каждые	0 расходомеров, поставляемых в один адрес.

Поверка

осуществляется по документу СПГК.5236.000.00 МП «Расходомеры электромагнитные Метран-370. Методика поверки», согласованному ГЦИ СИ ФГУП «ВНИИМС» 25.04.2006г.

Основные средства поверки приведены в таблице 4.

Таблица 4 - Основные средства поверки

Наименование	Метрологические характеристики
Установка поверочная расходомеров счетчиков воды КПУ-400ЧМ-10	Диапазон расходов от 0,005 до 400 м3/ч с основной относительной погрешностью измерения расхода и объема =0,15 %

Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство о поверке или паспорт.
