Расходомеры вихревые серии 8800
| Номер в ГРСИ РФ: | РБ 03 07 1813 18 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
|
Описание типа РБ 03 07 1813 18 [2018-05-30]
rb-03-07-1813-18_2018-05-30.pdf
|
Скачать |
Расходомеры вихревые серии 8800 (далее по тексту - расходомеры) предназначены для измерения расхода и количества жидкостей, газов и пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1813 18 |
| Наименование | Расходомеры вихревые серии 8800 |
| Год регистрации | 2018 |
| Номер сертификата | 11707 |
| Дата регистрации | 2018-05-03 |
| Срок действия | 2023-05-03 |
| Получатель сертификата | фирма "Emerson SRL", Румыния (RO) |
Производитель / Заявитель
фирма "Emerson SRL"
Адрес: Str.Emerson Nr.4, Parcul Industrial Tetarom II Cluj-Napoka, 400641, Romania
Контакты: +40 (374) 132000, reception.a2@emerson.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры метрологически обеспечены в Республике Беларусь для номинального диаметра расходомеров до 300 мм и объемного расхода до 1000 м^3/ч методом непосредственного сличения на эталонных проливных установках (поверочная среда - вода). |
| Методика поверки | Поверка проводится по МРБ МП.1225-2012 (изменения № 1-2). |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, для расходомеров, предназначенных для установки на трубопровод с номинальным диаметром свыше 300 мм и объемным расходом свыше 1000 м^3/ч, признавать результаты поверки, проведенной в лабораториях, аккредитованных в Системе аккредитации Республики Беларусь или на базе фирмы "Emerson SRL" (Румыния) или иных лабораторий специалистами юридических лиц, входящих в Государственную метрологическую службу Республики Беларусь (НТК № 04-18). |
Поверители
Скачать
|
Описание типа РБ 03 07 1813 18 [2018-05-30]
rb-03-07-1813-18_2018-05-30.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры вихревые серии 8800 (далее по тексту - расходомеры) предназначены для измерения расхода и количества жидкостей, газов и пара.
Область применения - системы учета, контроля и автоматического управления технологическими процессами в различных отраслях промышленности.
Описание
Принцип действия расходомеров основан на эффекте образования вихрей (вихревая дорожка Кармана) при обтекании движущейся по трубопроводу средой препятствия (вихревого тела). Частота смены вихрей прямо пропорциональна скорости потока и, следовательно, объемному расходу среды.
Конструктивно расходомеры состоят из первичного преобразователя, представляющего собой измерительную трубу с встроенным телом обтекания и пьезоэлектрическим датчиком, и вторичного микропроцессорного преобразователя.
Пьезоэлектрический датчик воспринимает импульсы давления, вызванные чередованием вихрей на теле обтекания, и создает электрическое напряжение, частота колебаний которого преобразуется в выходной сигнал, пропорциональный объемному расходу измеряемой среды.
Вторичный преобразователь обрабатывает сигнал с датчика и преобразует его в выходные сигналы: аналоговый токовый с протоколом HART, частотно-импульсный и цифровой с протоколом Foundation Fieldbus, Wireless HART.
Расходомеры выпускают в следующих исполнениях:
DF - фланцевое подключение;
DW - бесфланцевое подключение;
DR - со встроенными коническими переходами на меньший внутренний диаметр измерительной трубы (только фланцевое подключение);
DD - сдвоенное исполнение расходомера (только фланцевое подключение).
Расходомеры могут иметь местную цифровую индикацию.
Расходомеры выпускают в компактном и раздельном исполнениях.
Расходомеры изготавливаются в общепромышленном и взрывозащищенном исполнении.
Внешний вид расходомеров приведен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) указано в приложении.

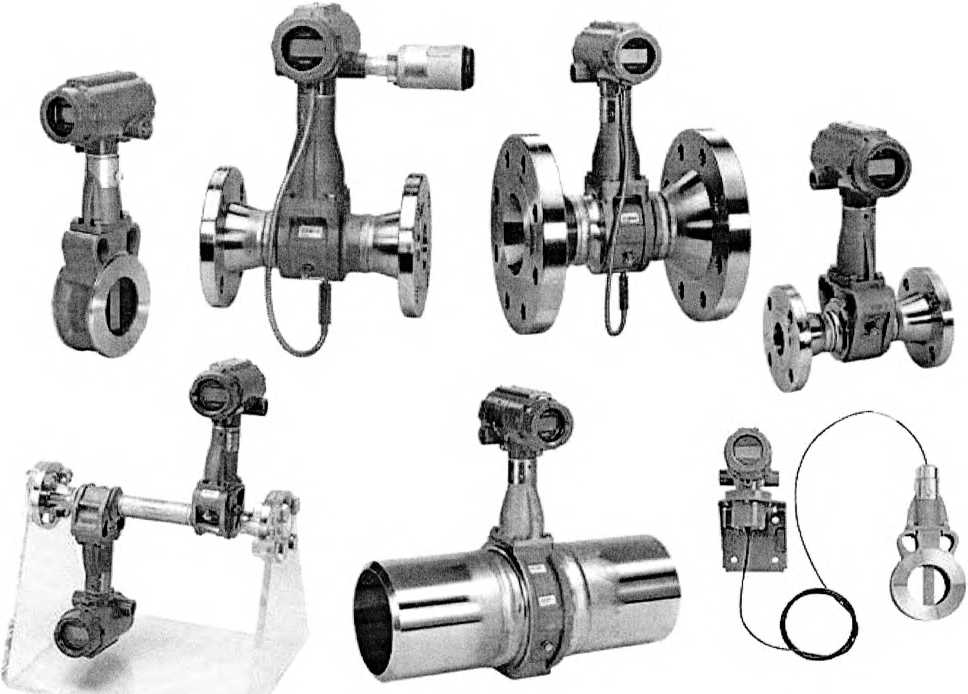

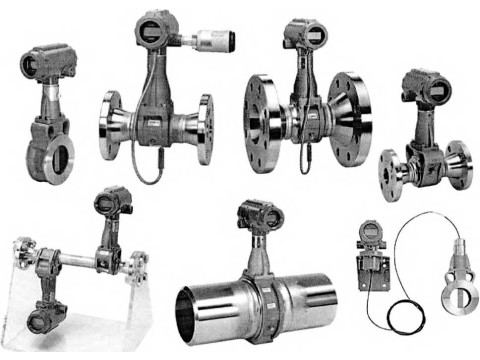

Рисунок 1 - Общий вид расходомеров вихревых серии 8800
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики расходомеров электромагнитных серии 8800 представлены в таблице.
Таблица 1
|
Наименование характеристики |
Значение характеристики | ||
|
Исполнение первичного преобразователя | |||
|
DF, DD |
DW |
DR | |
|
Диаметр условного прохода DN, мм |
от 15 до 300 |
от 15 до 200 |
от 15 до 300 |
|
Диапазон измерений объемного расхода, м3/ч: - жидкость - газ (для воздуха при температуре 15 °C, давлении 0 бар изб.) |
от 0,4 до 2002 от 4,62 до 20016 |
от 0,4 до 885 от 4,62 до 8853 |
от 0,4 до 1395 от 4,62 до 13956 |
|
Диапазон показаний массового расхода насыщенного пара, кг/ч |
от 5,81 до 355968 |
от 5,81 до 157457 |
от 5,81 до 248190 |
|
Наименование характеристики |
Значение характеристики | |||
|
Исполнение первичного преобразователя | ||||
|
DF, DD |
DW |
DR | ||
|
Пределы допускаемой относительной погрешности при измерении расхода, %: - жидкость - газ, пар |
±0,65; для исполнения DR с DN от 150 до 300 мм: ±1,0 ±1,0; для исполнения DR с DN от 150 до 300 мм: ±1,35 | |||
|
Пределы допускаемой основной приведенной погрешности при преобразовании измеренного значения расхода в выходной аналоговый токовый сигнал, % |
±0,025 от диапазона измерений выходного аналогового токового сигнала | |||
|
Диапазон рабочей температуры окружающего воздуха, °C |
от минус 50 до плюс 85 при использовании ЖКИ: от минус 20 до плюс 85 | |||
|
Пределы допускаемой дополнительной приведенной погрешности при преобразовании измеренного значения расхода в выходной аналоговый токовый сигнал, вызванной отклонением температуры окружающего воздуха от (25 ± 5) °C в диапазоне рабочих температур, % |
±0,1 от диапазона измерений выходного аналогового токового сигнала | |||
|
8 Диапазон температуры рабочей среды, °C: - стандартное исполнение - расширенное исполнение |
от минус 40 до 232 от минус 200 до 427 | |||
|
9 Пределы допускаемой абсолютной погрешности при измерении температуры рабочей среды, °C |
±1,2 или 0,4% от измеренного значения (в зависимости от того какое значение больше) | |||
|
9 Давление измеряемой среды, МПа, не более |
25 |
10 |
25 | |
|
10 Выходные сигналы: - токовый - частотно-импульсный - цифровой |
от 4 до 20 мА с протоколом HART от 0 до 10000 Гц Foundation Fieldbus | |||
|
11 Диапазон напряжения питания постоянного тока, В |
с выходным сигналом HART: от 10,8 до 42,0 с выходным сигналом Foundation Fieldbus: от 9,0 до 32,0 | |||
|
12 Потребляемая мощность, Вт, не более |
1 | |||
|
13 Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 |
IP66 | |||
|
14 Масса, кг, не более |
293(295) |
34 |
305 | |
|
15 Габаритные размеры, мм, не более |
589x256x515 Для исполнения DD: 589x256x774 |
168x153x459 |
538x472x597 р ф I 1 Государственной p**t Il 1 средств измерений | |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- расходомер вихревой серии 8800
(модификация и типоразмер согласно заказу) 1 шт.;
- упаковка 1 шт.;
- эксплуатационная документация фирмы 1 экз.;
- комплект ЗИП (по заказу) 1 шт.;
- методика поверки МРБ МП.1225-2012 1 экз.
Допускается поставлять один комплект документации для каждой партии расходомеров.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Emerson SRL" (Румыния);
МРБ МП. 1225-2012 "Расходомеры вихревые серии 8800. Методика поверки".
Заключение
Расходомеры вихревые серии 8800 соответствуют требованиям документации фирмы "Emerson SRL" (Румыния), требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер сертификата соответствия № ТС RU C-US.H003.B.00446 от 26.04.2016).
Межповерочный интервал - не более 24 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники «БелГИМ».
220053, г. Минск, Старовиленский тракт, д. 93, тел. (017) 334-98-13.
Аттестат аккредитации № ВУ/112 02.1.0.0025.
