Счетчики электрической энергии цифровые многофункциональные ARIS EM
| Номер в ГРСИ РФ: | РБ 03 13 6374 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "Прософт-Системы", г. Екатеринбург |
|
Описание типа РБ 03 13 6374 17 [2017-11-24]
rb-03-13-6374-17_2017-11-24.pdf
|
Скачать |
Счётчики электрической энергии цифровые многофункциональные ARIS ЕМ (далее по тексту - счётчики) предназначены для измерений и учета электрической энергии и мощности, напряжения и силы переменного тока, частоты, показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30-2008), ГОСТ 30804.4.7-2013, ГОСТ 32144 (отклонение напряжения, отклонение частоты, коэффициент искажения синусоидальности кривой напряжения и тока, коэффициент n-ой гармонической составляющей напряжения и тока, коэффициент m-ой интергармонической составляющей напряжения, коэффициент несимметрии напряжения по обратной и нулевой последовательности, длительность провала и прерывания напряжения, временного перенапряжения, угол фазового сдвига, интервалы усреднения) в электрических сетях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6374 17 |
| Наименование | Счетчики электрической энергии цифровые многофункциональные ARIS EM |
| Год регистрации | 2017 |
| Номер сертификата | 11269 |
| Дата регистрации | 2017-08-31 |
| Срок действия | 2021-12-30 |
| Получатель сертификата | ООО "Прософт-Системы", г. Екатеринбург, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Прософт-Системы"
Адрес: ул. Волгоградская, 194а, 620102, г. Екатеринбург
Контакты: тел.: (343) 356-51-11 / факс (343) 310-01-06 / info@prosoftsystems.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ПБКМ.411739.001 МП (2016 г.). |
| Признание поверки | Первичная при выпуске из производства: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №08-17). |
Поверители
Скачать
|
Описание типа РБ 03 13 6374 17 [2017-11-24]
rb-03-13-6374-17_2017-11-24.pdf
|
Скачать |
Описание типа
Назначение
Счётчики электрической энергии цифровые многофункциональные ARIS ЕМ (далее по тексту - счётчики) предназначены для измерений и учета электрической энергии и мощности, напряжения и силы переменного тока, частоты, показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30-2008), ГОСТ 30804.4.7-2013, ГОСТ 32144 (отклонение напряжения, отклонение частоты, коэффициент искажения синусоидальности кривой напряжения и тока, коэффициент n-ой гармонической составляющей напряжения и тока, коэффициент m-ой интергармонической составляющей напряжения, коэффициент несимметрии напряжения по обратной и нулевой последовательности, длительность провала и прерывания напряжения, временного перенапряжения, угол фазового сдвига, интервалы усреднения) в электрических сетях переменного тока частотой 50 Гц.
Описание
Принцип действия счётчиков основан на приёме цифровых потоков данных с мгновенными значениями переменного напряжения и переменного тока (мгновенные значения согласно МЭК 61850-9-2) от электронных измерительных трансформаторов тока и напряжения после аналого-цифровой обработки измерений.
Счётчики представляют собой модульный, проектно-компонуемый, программно-конфигурируемый цифровой счётчик электрической энергии, содержащий модули вво-да/вывода дискретных сигналов, а также коммуникационные модули, размещаемые в стандартном конструктиве «Евромеханика». Модули ARIS ЕМ устанавливаются в направляющие пазы корпуса (крейта) и крепятся в специальных гнездах при помощи винтов. Модули ARIS ЕМ соединяются между собой и получают питание посредством встроенной объединительной платы.
Счетчики предназначены для многотарифного учета активной и реактивной электрической энергии в двух направлениях и четырехквадрантной реактивной энергии (8 каналов учета) в трех и четырехпроводных сетях переменного тока.
Структура условного обозначения счётчиков приведена на рисунке I.
ARIS ЕМ -X X X X X X X X
|
Опции: | |||||
|
SVM- |
Модуль приема цифровых потоков мгновенных значений токов и напряжений (SV) согласно МЭК 61850-9-2 | ||||
|
м |
Модуль управления нагрузкой | ||||
|
J |
Модуль дискретного ввода\сигнализации с номиналом +24 В; | ||||
|
и |
Модуль дискретного ввода\сигнализации с номиналом =220 В\~230В; | ||||
|
X Y |
2xEthernet, lxRS-485 2xEthernet, lxRS-485, DIOHACC\GPS | ||||
|
А В |
Напряжение питания счётчика 24 В Напряжение питания счётчика =220 BV-230B | | ||||
Внешний вид счётчиков, места пломбирования и нанесения знака поверки представлены на рисунках 2 и 3.

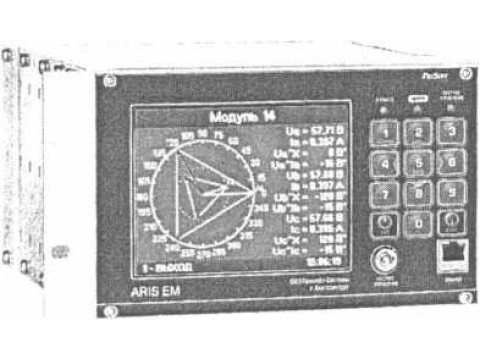

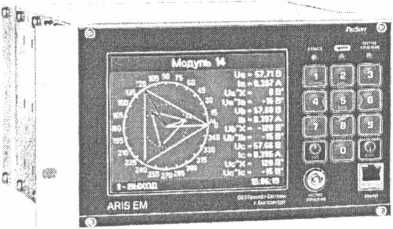

Рисунок 2 - Внешний вид счётчиков
ARIS ЕМ
Место нанесения знака поверки
Рисунок 3 - Места пломбирования и нанесения знака поверки
Место пломбирования
Программное обеспечение
Для защиты от преднамеренных и непреднамеренных изменений блока данных, включающего в себя механизмы вычислений и архивы, предусмотрено разграничение доступа к функциям операционной системы и к данным встроенного ПО.
Идентификационные данные метрологически значимой части программного обеспечения (далее по тексту - ПО) представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО счётчиков
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
libecom.so |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.4.1 |
|
Цифровой идентификатор ПО (MD5) |
- |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики счётчиков представлены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Классы точности при измерении активной электрической энергии |
0,2S* |
|
Классы точности при измерении реактивной электрической энергии |
0,5** |
|
Номинальное значение частоты сети, Гц |
50 |
|
Номинальное напряжение С/цОм, В |
3x230/400 3x57,5/100 |
|
Номинальный ток Дом, А |
1; 5 |
|
Диапазон измерения фазного / линейного напряжения переменного тока, В |
ОТ 0,01 ‘ Dhom ДО 1,5 ’ [/иом |
|
Пределы допускаемой относительной погрешности измерения фазного / линейного напряжения переменного тока, % |
±0,2 |
|
Пределы допускаемой относительной погрешности измерения фазного / линейного среднеквадратического значения напряжения прямой, обратной и нулевой последовательности, % |
±0,2 |
|
Диапазон измерения силы переменного тока, А |
ОТ 0,001 ’/ном ДО 1,5 ’/ном |
|
Пределы допускаемой относительной погрешности измерения силы переменного тока, % |
±0,2 |
|
Пределы допускаемой относительной погрешности измерения среднеквадратического значения силы переменного тока прямой, обратной и нулевой последовательности, % |
±0,2 |
|
Диапазон измерения угла фазового сдвига между напряжением и током основной частоты cpt/z, ■■•° |
от -180 до ±180 |
|
Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между напряжением и током основной частоты (pw,...° |
±0,2 |
|
Диапазон измерения отрицательного отклонения напряжения 6Щ % |
от О до 20 |
|
Диапазон измерения положительного отклонения напряжения % |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерения отрицательного или положительного отклонения напряжения, % |
±0,2 |
|
Диапазон измерения частоты переменного тока, Гц |
от 42,5 до 57,5 |
|
Пределы допускаемой абсолютной погрешности измерения частоты переменного тока, Гц |
±0,01 |
|
Диапазон измерения отклонения частоты А/, Гц |
от -7,5 до ±7,5 |
|
Пределы допускаемой абсолютной погрешности измерения отклонения частоты, Гц |
±0,01 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерения активной мощности Р, Вт |
ОТ 0,01 ’ t/ном, ДО 1,5' Оном, ОТ 0,001 '/ном ДО 1,5‘/ном, 0,001 <|/&|<1 |
|
Пределы допускаемой относительной погрешности измерения активной мощности, % |
±0,5 |
|
Диапазон измерения реактивной мощности О, вар |
ОТ 0,01' t/ном, ДО 1,5‘С/ном, ОТ 0,001 /ном ДО 1,5 /ном, 0,001 <|/Q?|< I |
|
Пределы допускаемой относительной погрешности измерения реактивной мощности, % |
±0,5 |
|
Диапазон измерения коэффициента мощности Кр |
от -1 до +1 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента мощности |
±0,02 |
|
Диапазон измерения полной мощности S, В-А |
ОТ 0,01 ’ t/цо.м ДО 1,5*С/ном, ОТ 0,001'/ном ДО 1,5'/ном |
|
Пределы допускаемой относительной погрешности измерения полной мощности, % |
±0,5 |
|
Пределы допускаемой основной абсолютной погрешности измерения текущего времени: - без синхронизации, с/сутки - с синхронизацией по источнику точного времени, мс/сутки |
±1,0 ±1,0 |
|
Пределы допускаемой дополнительной абсолютной температурной погрешности измерения текущего времени: - без синхронизации, с/°С в сутки - с синхронизацией по источнику точного времени, мс/°С в сутки |
±0,5 ±0,5 |
|
Диапазон измерения длительности провала и прерывания напряжения А/п, с |
от 0,02 до 60 |
|
Пределы допускаемой абсолютной погрешности измерения длительности провала и прерывания напряжения, с |
±0,02 |
|
Диапазон измерения длительности перенапряжения Д/Г1ер{/, с |
от 0,02 до 60 |
|
Пределы допускаемой абсолютной погрешности измерения длительности перенапряжения, с |
±0,02 |
|
Диапазон измерения коэффициента временного перенапряжения Л"перУ |
от 0,1 до 2,0 |
|
Пределы допускаемой относительной погрешности измерения коэффициента временного перенапряжения Кпери, % |
±1,0 |
|
Диапазон измерения глубины провала напряжения 5(/п, % |
от 10 до 95 |
|
Пределы допускаемой относительной погрешности измерения глубины провала напряжения 5 Un, % |
±1,0 |
|
Диапазон измерения коэффициента искажения синусоидальности кривой напряжения Ки и тока Ki, % |
от 0 до 1 от 1 вкл. до 45 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой погрешности измерения коэффициента искажения синусоидальности кривой напряжения Ки и тока К/, % при: - Ku (Ki) < 1 % пределы допускаемой абсолютной погрешности - Ки (К/) > 1 % пределы допускаемой относительной погрешности |
±0,3 ±5,0 |
|
Диапазон измерения коэффициента н-ой гармонической составляющей напряжения Кщп) и тока Кцп) (для и от 2 до 40), % |
от 0 до 1 от 1 вкл. до 30 |
|
Пределы допускаемой погрешности измерения коэффициента п-ой гармонической составляющей напряжения Кщп) и тока Кц»), % при: - Ки(П) (Кцп}) £ 1 % пределы допускаемой абсолютной погрешности - Ким (Кд,,)) > 1 % пределы допускаемой относительной погрешности |
±0,3 ±5,0 |
|
Диапазон измерения коэффициента /и-ой интергармонической составляющей напряжения Ки(т), % и тока Кцт), % (до 39 порядка) |
от 0 до 1 от 1 вкл. до 30 |
|
Пределы допускаемой погрешности измерения коэффициента т-ой интергармонической составляющей напряжения Ки(т), % и тока Кдт), % (до 39 порядка) при: - Ки(щ) (Кцт)) 1 % пределы допускаемой абсолютной погрешности - Ки(т) (Кцт)) > 1 % пределы допускаемой относительной погрешности |
±0,3 ±5,0 |
|
Диапазон измерения коэффициента несимметрии напряжений по нулевой и обратной последовательности, % |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента несимметрии напряжений по нулевой и обратной последовательности, % |
±0,2 |
|
Количество тарифов |
от 1 до 8 |
|
Потребляемая мощность, Вт, не более |
50 |
|
Габаритные размеры (высота х длина * ширина), мм, не более |
133 х 270 х 243 |
|
Масса счётчиков, кг, не более |
8,0 |
|
Срок службы литиевой батареи, лет |
2 |
|
Средняя наработка счётчика на отказ, ч, не менее |
128000 |
|
Средний срок службы, лет, не менее |
30 |
|
Рабочие условия: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре окружающего воздуха 30 °C, %, не более |
от -40 до +50 90 |
|
Примечания * - диапазоны измерения и пределы допускаемых погрешностей для класса точности 0,2S представлены в таблицах с 3 по 7; * * - диапазоны измерения и пределы допускаемых погрешностей для класса точности 0,5 представлены в таблицах с 8 по 12. | |
Таблица 3 - Пределы допускаемой основной относительной погрешности при измерении активной электрической энергии прямого и обратного направлений для исполнений счётчиков класса точности 0,2S
|
Значение силы тока |
Коэффициент мощности cos <р |
Пределы допускаемой основной относительной погрешности, % |
|
0,0Г/ном </< 0,05 /НОм |
1 |
±0,4 |
|
0,05 7н0м < /< /макс |
±0,2 | |
|
0,02 7Н0М </<0,10/иом |
0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) |
±0,5 |
|
0,10'/ном — / — /макс |
±0,3 | |
|
0,10 /цом < / < /макс |
0,25 (при индуктивной нагрузке) 0,5 (при емкостной нагрузке) |
±0,5 |
Таблица 4 - Пределы допускаемой основной относительной погрешности при измерении активной электрической энергии прямого и обратного направлений для исполнений счётчиков
класса точности 0.2S с однофазной нагрузкой при симметрии многофазных напряжений
|
Значение силы тока |
Коэффициент мощности cos <р |
Пределы допускаемой основной относительной погрешности, % |
|
0,05 7И0м < / < /Макс |
1 |
±0,3 |
|
0,107ном _ / < /макс |
0,5 (при индуктивной нагрузке) |
±0,4 |
Таблица 5 - Пределы допускаемой дополнительной относительной погрешности при измерении активной электрической энергии прямого и обратного направлений для исполнений счётчиков класса точности 0,2S, вызванные изменением напряжения электропитания
|
Значение напряжения |
Значение силы тока при симметричной нагрузке |
Коэффициент мощности cos ср |
Пределы допускаемой дополнительной относительной погрешности, % |
|
0,9' Т/цом 1,15ЧУном |
0,05 /цом — /— /макс |
1,0 |
±0,1 |
|
0,9' //ном 1,15-С/ном |
0,10 /Ном _ / — /макс |
0,5 (при индуктивной нагрузке) |
±0,2 |
Таблица 6 - Пределы допускаемой дополнительной относительной погрешности при измерении активной электрической энергии прямого и обратного направлений для исполнений счётчиков класса точности 0,2S, вызванные изменением частоты электропитания
|
Значение частоты, Гц |
Значение силы тока при симметричной нагрузке |
Коэффициент мощности cos ср |
Пределы допускаемой дополнительной относительной погрешности, % |
|
47,5 |
0,05 /цом — / — /макс |
1,0 |
±0,1 |
|
52,5 | |||
|
47,5 |
0,10 /цом — I < /макс |
0,5 (при индуктивной нагрузке) | |
|
52,5 |
Таблица 7 - Средний температурный коэффициент счётчиков в температурных поддиапазонах от минус 40 до плюс 50 °C при измерении активной электрической энергии прямого и
обратного направлений для исполнений счётчиков класса точности 0,2S
|
Значение силы тока |
Коэффициент мощности cos (р |
Средний температурный коэффициент при измерении активной энергии, %/°С |
|
от 0,05 */ном до /макс |
1 |
±0,01 |
|
ОТ 0,1'/|Юм ДО /макс |
0,5 (при индуктивной нагрузке) |
±0,02 |
Таблица 8 - Пределы допускаемой основной относительной погрешности при измерении реактивной электрической энергии прямого и обратного направлений для исполнений счётчиков класса точности 0,5
|
Значение силы тока |
Коэффициент sin ср (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности, % |
|
0,01 '/ном < / < 0,05 /ном |
1 |
±1,0 |
|
0,05 7н0м — I — AiaKc |
±0,5 | |
|
0,027нОм</<0,10/„ом |
0,5 |
±1,0 |
|
0,10'/ном < / < /макс |
±0,6 | |
|
0,10'/НОм — / < /макс |
0,25 |
±1,0 |
Таблица 9 - Пределы допускаемой основной относительной погрешности при измерении реактивной электрической энергии прямого и обратного направлений для исполнений счётчиков класса точности 0,5 с однофазной нагрузкой при симметрии многофазных
напряжений
|
Значение силы тока |
Коэффициент sin <р (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности, % |
|
0,05 /„ом < / < /макс |
1 |
±1,0 |
|
О.Ю’/цом < / < /макс |
0,5 |
±1,0 |
Таблица 10 - Пределы допускаемой дополнительной относительной погрешности при измерении реактивной электрической энергии прямого и обратного направлений для исполнений счётчиков класса точности 0,5, вызванные изменением напряжения электропитания
|
Значение напряжения |
Значение силы тока при симметричной нагрузке |
Коэффициент sin <р (при индуктивной или емкостной нагрузке) |
Пределы допускаемой дополнительной относительной погрешности, % |
|
0,9' (/ИОм |
0,05 /ном — / — /макс |
1,0 |
±0,2 |
|
1,15//ном | |||
|
0,9' [/цом |
0,10 /цом — / — /макс |
0,5 |
±0,4 |
|
1,15-//И0М |
Таблица 11 - Пределы допускаемой дополнительной относительной погрешности при измерении реактивной электрической энергии прямого и обратного направлений для исполнений счётчиков класса точности 0,5, вызванные изменением частоты электропитания
|
Значение частоты, Гц |
Значение силы тока при симметричной нагрузке |
Коэффициент sin (р (при индуктивной или емкостной нагрузке) |
Пределы допускаемой дополнительной относительной погрешности, % |
|
47,5 |
0,05 /ном — / — /макс |
1,0 |
±0,2 |
|
52,5 | |||
|
47,5 |
0,10 /цом — I — /макс |
0,5 | |
|
52,5 |
Таблица 12 - Средний температурный коэффициент счётчиков в температурных поддиапазонах от минус 40 до плюс 50 °C при измерении реактивной электрической энергии прямого и обратного направлений для исполнений счётчиков класса точности 0,5
|
Значение силы тока |
Коэффициент sin ср (при индуктивной или емкостной нагрузке) |
Средний температурный коэффициент при измерении реактивной энергии, %/°С |
|
ОТ 0,057НОМ ДО /макс |
1 |
±0,03 |
|
ОТ 0,1 7Н0м ДО /макс |
0,5 |
±0,05 |
Знак утверждения типа
наносят на лицевую панель счётчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Стандартный комплект поставки счётчиков представлен в таблице 13.
Таблица 13 - Стандартный комплект поставки счётчиков
|
Наименование |
Количество |
|
Счётчик электрической энергии цифровой многофункциональный ARIS ЕМ |
1 шт. |
|
Антенна Глонасс\ОР8 и бухта кабеля |
1 шт.* |
|
Помехозащитный фильтр |
1 шт. |
|
Формуляр |
1 экз. |
|
Руководство по эксплуатации |
1 экз.** |
|
Методика поверки |
1 экз.** |
|
Примечания * - при поставке ARIS ЕМ с встроенным Глонасс\ОР8 приемником * *- на CD * ** - по запросу |
Поверка
осуществляется по документу ПБКМ.411739.001 МП «Счётчики электрической энергии цифровые многофункциональные ARIS ЕМ. Методика поверки», утвержденному ООО «ИЦРМ» в июне 2016 г.
Основные средства поверки:
1) Калибратор цифровых сигналов КЦ61850:
- диапазон воспроизведения среднеквадратического значения фазного (линейного) напряжения переменного тока от 0,0Г//1ЮМ до 1,2-{/„ом- Пределы допускаемой основной относительной погрешности +0,03 %;
- диапазон воспроизведения среднеквадратического значения силы переменного тока от 0,01 /ном до 1,2 /цом- Пределы допускаемой основной относительной погрешности ±0,03 %;
- диапазон воспроизведения частоты переменного тока от 40 до 500 Гц. Пределы допускаемой основной относительной погрешности ±0,0003 %;
- диапазон воспроизведения угла фазового сдвига между фазными напряжениями основной частоты от -180 до +180. Пределы допускаемой основной абсолютной погрешности ±0,03°.
2) Радиочасы МИР РЧ-02:
- пределы допускаемой абсолютной синхронизации («привязки») фронта выходного импульса сигнала 1 Гц по шкале координированного времени UTC (Universal Time Coordinated) ±1 мкс;
- пределы допускаемой абсолютной погрешности синхронизации («привязки») переднего фронта последовательного временного кода со шкалой координированного времени UTC ±35 мкс.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
2 IEC 61850-9-2 «Системы автоматизации и сети на подстанциях-. Часть 9-2. Схема особого коммуникационного сервиса (SCSM). Значения выборок по ISO/IEC 8802-3»;
3 ПБКМ.411739.001 ТУ «Счётчики электрической энергии цифровые многофункциональные ARIS ЕМ. Технические условия».
Другие Счетчики электроэнергии
