Счетчики электрической энергии статические однофазные "Меркурий 206"
| Номер в ГРСИ РФ: | РБ 03 13 4736 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "НПК "Инкотекс", г. Москва |
Счётчики электрической энергии статические однофазные «Меркурий 206». непосредственного включения, с телеметрическим импульсным выходом, многотарифные, предназначены для учёта электрической активной и реактивной энергии в двухпроводных сетях переменного тока напряжением 230 В. частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4736 17 |
| Наименование | Счетчики электрической энергии статические однофазные "Меркурий 206" |
| Год регистрации | 2017 |
| Номер сертификата | 11355 |
| Дата регистрации | 2017-10-03 |
| Срок действия | 2021-04-28 |
| Получатель сертификата | ООО "НПК "Инкотекс", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПК "Инкотекс"
Адрес: 105484, г. Москва, ул. 16-я Парковая, 26
Контакты: (095)742-01-19
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | Поверка проводится по методике АВЛГ.411152.032РЭ1 (с изм. №1) (2016 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО "НПК "Инкотекс" (аттестат аккредитации - №RA.RU.311641, шифр поверительного клейма - ГЯР)(НТК №09-17). Первичная при выпуске из производства, проводимой Саратовский ЦСМ (аттестат аккредитации - №RA.RU.311232, шифр поверительного клейма - ВУ) (НТК №01-20). |
Поверители
Скачать
|
Описание типа РБ 03 13 4736 17 [2017-12-27]
rb-03-13-4736-17_2017-12-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4736 17 [2011-10-20]
rb-03-13-4736-17_2011-10-20.pdf
|
Скачать |
Описание типа
Назначение
Счётчики электрической энергии статические однофазные «Меркурий 206». непосредственного включения, с телеметрическим импульсным выходом, многотарифные, предназначены для учёта электрической активной и реактивной энергии в двухпроводных сетях переменного тока напряжением 230 В. частотой 50 Гц.
Счётчики могут применяться автономно или в автоматизированной chcicmc сбора данных о потребляемой электроэнергии.
Счётчики предназначены для эксплуатации внутри закрытых помещений.
Описание
Счетчики являются измерительными приборами, построенными по принципу цифровой обработки входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК). который реализует алгоритмы в соответствии со специализированной программой. помещенной в его внутреннюю память программ. Управление узлами производился через аппаратно-программные интерфейсы, реализованные на портах вводадгывода МК.
МК но выборкам мгновенных значений напряжения и тока, поступающих с датчика напряжения (резистивный делитель) и датчика г ока (туш), производит вычисление усредненных значений активной и реактивной мощност. среднеквадратических значений напряжения и тока. МК выполняет функции вычисления и (меренной энергии, связи с энергонезависимой памятью, отображение информации на ЖКИ и формирование импульсов телемсг-рии.
Измерение частоты сечи производится посредством измерения периода фазного напряжения.
В модельный ряд входят счетчики, огличающпеся базовым и максимальным токами, количеством интерфейсов связи, наличием внутреннею источника питания интерфейса, электронной пломбы, встроенного реле, журнала событий н профиля мощности.
Структура условного обозначения счетчиков:
« Мер к у р и й 206 PR(С) LS N О F N v
Меркурий - торговая марка счётчика:
■ 206 - серия счётчика;
Р - профиль мощности, журит событий:
R - интерфейс RS-485;
С - интерфейс CAN:
- L - PLC-модем;
- S -- внутреннее питание интерфейса:
N - электронная пломба:
- О встроенное реле;
- Ех - встроенный радиомидем (N разновидность радиомодема).
Примечание - Отсу icmitc оуквы в у^игакбмоОгЦштении означает отсутствие соответствующей функции. Онг оперт счётчика.
г . , s!t[ (от» -12Ш
Переключение тарифов в счегчикж°гк^^^ помощник внутреннего гари-
фи катера. WWxCo.Tipany
Счетчики имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых величин и электронную кнопку управления режимами индикации
Счётчики имеют встроенный последовательный интерфейс связи, обеспечивающий обмен информацией с компьютером в соответствии с протоколом обмена. Кроме данных об учтённой электроэнергии в энергонезависимой памяти хранятся калибровочные коэффициенты, тарифное расписание, серийный номер, версия программного обеспечения счётчика и другая информация, необходимая для конфигурации счетчика.
Счётчики с индексом «Ь» в названии счётчика дополнительно имеют встроенный PLC-модем для связи по силовой низковольтной сети.
Счётчики имеют импульсный выход с гальванической развязкой для поверки счётчиков и для использования в ранее разработанных и эксплуатируемых автоматизированных системах технического и коммерческого учёта потребляемой электроэнергии.
Счётчики обеспечивают:
- регистрацию и хранение значений накопленной электроэнергии по каждому тарифу и сумму потребляемой электроэнергии по всем тарифам;
- обмен информацией с IBM PC (через интерфейс связи, оптопорт, радиомодем или PLC-модем);
- регистрацию и хранение значений накопленной электроэнергии по всем тарифам на начало каждого из предыдущих 12 месяцев с нарастающим итогом;
— переход с «летнего» времени на «зимнее» и с «зимнего» на «летнее»;
- программирование и чтение тарифного расписания и расписания праздничных дней, текущего времени, даты, параметров циклической индикации, времени индикации, числа действующих тарифов, разрешение перехода с «летнего» времени на «зимнее» и с «зимнего» на «летнее», режима управления реле, текущего значения мощности, напряжения, тока, частоты и т.д.;
- установку лимита мощности и лимита энергии по каждому тарифу, по превышению которых выдаётся команда на отключение потребителя от нагрузки (управление нагрузкой).
Конструктивно счётчики состоят из следующих узлов:
- корпуса (основания корпуса, крышки корпуса, клеммной крышки, крышки интерфейсной);
- клеммной колодки;
- печатного узла.
Печатный узел представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса. Печатная плата подключается к клеммной колодке с помощью проводов.
Крышка корпуса крепится к основанию двумя винтами и имеет окно для считывания показаний с ЖКИ и для наблюдения за светодиодным индикатором функционирования.
Клеммная колодка состоит из четырёх клемм для подключения электросети и нагрузки.
На печатном узле находятся:
- блок питания;
- оптрон импульсного выхода;
- микроконтроллер (МК);
- энергонезависимое запоминающее устройство;
- оптопорт с функцией электронной кнопки;
- ЖКИ.
Корпус счётчиков изготовляется методом литья из ударопрочной пластмассы, изолятор контактов изготовляется из пластмассы с огнезащитными добавками.
Класс защиты счётчиков от проникновения пыли и воды IP51 по ГОСТ 14254-96.

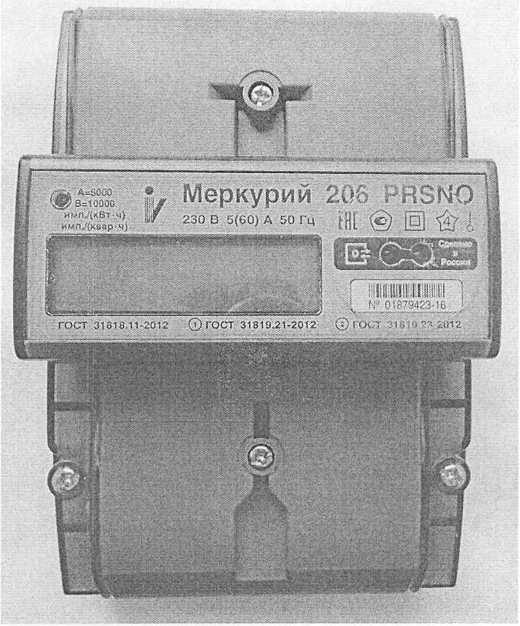

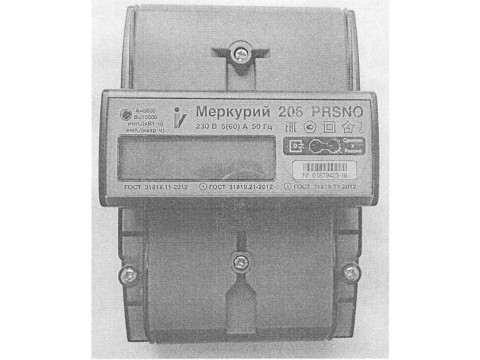

На рисунке 1 приведена фотография общего вида счётчиков «Меркурий 206».
Рисунок 1 - Фотография общего вида счётчиков «Меркурий 206»

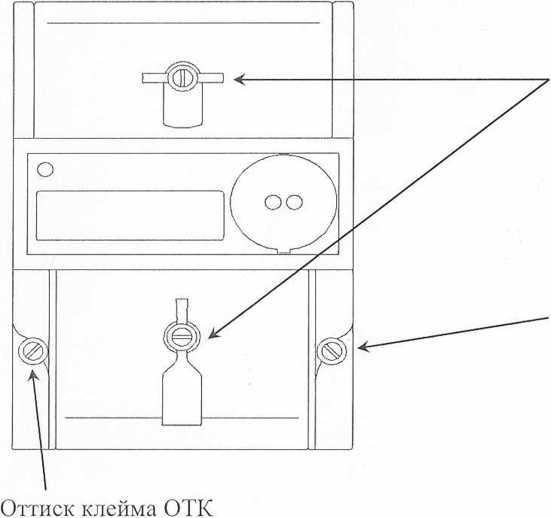

Схема пломбирования счётчиков приведена на рисунке 2. Пломбирование счетчиков организацией, осуществляющей поверку, производится с нанесением знака поверки давлением на специальную мастику.
Пломба обслуживающей организации (Энергонадзора)
Пломба организации, осуществляющей поверку, со знаком поверки
Рисунок 2 - Схема пломбирования счётчиков
Программное обеспечение
В счётчиках используется программное обеспечение «Меркурий 206».
Структура программного обеспечения «Меркурий 206» приведена на рисунке 3.
Рисунок 3 - Структура программного обеспечения «Меркурий 206»
Программное обеспечение состоит из следующих модулей:
- модуль подсчета энергии,
- модуль индикации,
- модуль работы с внешней памятью,
- тарификатора и таймера (часов),
- модуль обслуживания оптопорта (программный UART).
Модуль подсчета энергии осуществляет измерение тока, напряжения и мощности, которые в последующем используются для вычисления энергии.
Модуль индикации обеспечивает вывод на ЖКИ необходимую информацию в соответствии с заданным алгоритмом или по команде от электронной кнопки, которую выполняет оптопорт.
Модуль работы с внешней памятью обеспечивает чтение и запись данных во внешнюю энергонезависимою память. В качестве данных могут быть как измеренные метрологические параметры с учетом заданного тарифного расписания, так и других параметры, которые позволяют функционировать счетчику в соответствии с его алгоритмом.
Модуль часов предназначен для ведения календаря реального времени.
Тарификатор, по заданному тарифному расписанию, осуществляет управление процессом записи измеренной энергии в соответствующий регистры внешней памяти.
Модуль обслуживания оптопорта выполняет две основные функции - это функция программного UART и функция электронной кнопки. Переключение с одной функции на другую осуществляется автоматически в соответствии с заданным алгоритмом.
Большинство модулей взаимосвязаны.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Меркурий 206. txt |
|
Номер версии (идентификационный номер) программного обеспечения |
1.0 |
|
Цифровой идентификатор программного обеспечения |
ЕАС8 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC 16 |
Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.
Для работы со счётчиками используется тестовое программное обеспечение «Конфигуратор счётчиков Меркурий».
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Технические характеристики
Основные метрологические и технические характеристики счётчиков приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики счётчиков
|
Наименование параметра |
Допускаемое значение |
Примечание |
|
Класс точности по ГОСТ 31819.21-2012 ГОСТ 31819.23-2012 |
1 по активной энергии 2 по реактивной энергии | |
|
Номинальное напряжение (Uh0.m) |
230 В | |
|
Установленный рабочий диапазон напряжения |
от 0,9 ДО 1,1 Ином | |
|
Расширенный рабочий диапазон |
от 0,8 до 1,15UHOM | |
|
Предельный рабочий диапазон напряжения |
от 0 до 1,15UHOM | |
|
Базовый ток (1б) |
5 А или 10А |
для счётчиков с индексом «О» только 5 А |
|
Максимальный ток (1макс) |
60 А или 80 А или 100 А |
для счётчиков с индексом «О» только 60 А |
|
Номинальное значение частоты |
50 Гц | |
|
Стартовый ток (чувствительность): - для счётчика с 1б - 5 А - для счётчика с Iq = 10 А |
10 мА 20 мА | |
|
Постоянная счётчиков - в режиме телеметрии - в режиме поверки |
5000 имп./(кВт-ч)[имп./(квар-ч)] 10000 имп./(кВт-ч)[имп./(квар-ч)] | |
|
Пределы допускаемой относительной погрешности счётчиков при измерении напряжения в рабочем диапазоне температур и в расширенном диапазоне измеряемых напряжений |
±1,0% | |
|
Пределы допускаемой относительной погрешности счётчиков при измерении частоты питающей сети в диапазоне от 45 до 55 Гц и в рабочем диапазоне температур |
±0,5 %. | |
|
Пределы допускаемой относительной погрешности измерения мощности, вызываемой изменением тока в диапазоне тока от 0,0516 до 1макс и в рабочем диапазоне температур |
с rr a ncf Рмакс Л др = ± К + 0,05--1 L 1 р )\ |
где К - класс точности; Рмакс - максимальная мощность счётчика, Р - измеренное значение мощности |
Продолжение таблицы 2
|
Наименование параметра |
Допускаемое значение |
Примечание | ||
|
Пределы допускаемой основной относительной погрешности счётчиков при измерении тока в рабочем диапазоне температур: |
где 1б - базовый ток счётчика, I - измеренное значение тока. | |||
|
- в диапазоне токов от 0,051б до 1б - в диапазоне токов от 1б до 1Макс |
Si = ± |
1 + 0,4^— -11 ±1 % | ||
|
Точность хода часов счётчиков при нормальной температуре (20 ± 5) °C не хуже. |
±0,5 с/сут | |||
|
Жидкокристаллический индикатор: - число индицируемых разрядов - цена единицы младшего разряда при отображении энергии, кВт-ч (квар-ч) |
8 0,01 | |||
|
Полная мощность, потребляемая цепью тока, не более |
0,5 В-А | |||
|
Полная мощность, потребляемая цепью напряжения, не более: -для счётчиков с внешним питанием -для счётчиков с внутренним питанием -для счётчиков с PLC-модемом |
8 В-А 7 В-А 24 В А | |||
|
Активная мощность, потребляемая цепью напряжения, не более: - для счётчиков с внешним питанием - для счётчиков с внутренним питанием - для счётчиков с PLC-модемом |
1,2 Вт 2,5 Вт 1,5 Вт | |||
|
Максимальное число действующих тарифов |
до 4-х | |||
|
Диапазон рабочих температур |
от минус 45 до плюс 75 °C |
при температуре от минус 20 до минус 45 °C допускается частичная потеря работоспособности жидкокристаллического индикатора | ||
|
Средняя наработка на отказ |
220000 ч | |||
|
Средний срок службы |
30 лет | |||
|
Масса, не более |
0,60 кг | |||
|
Габаритные размеры, не более |
154x105x72 мм | |||
Знак утверждения типа
наносится на панель счётчика методом офсетной печати или фото способом, в эксплуатационной документации на титульных листах - наносится типографским способом.
Комплектность
Комплект поставки средства измерений приведён в таблице 3
Таблица 3 - Комплект поставки
|
Обозначение документа |
Наименование и условное обозначение |
Кол. |
|
Счётчик электрической энергии статический однофазный «Меркурий 206» |
1 | |
|
АВЛГ.411152.032 ФО |
Формуляр |
1 |
|
АВЛГ.411152.032 РЭ |
Руководство по эксплуатации |
1 |
|
АВЛГ.621.00.00* |
Преобразователь интерфейсов USB-CAN/RS-232/RS-485 «Меркурий 221» |
1 |
|
АВЛГ.781.00.00* |
Оптоадаптер |
1 |
|
АВЛГ.468152.018* |
Технологическое приспособление «RS-232 - PLC» |
1 |
|
АВЛГ.468741.001* |
Концентратор «Меркурий 225» |
1 |
|
АВЛГ.411152.032 РЭ1* |
Методика поверки (Приложение Г к руководству по эксплуатации АВЛГ.411152.032 РЭ с изменение № 1) с тестовым программным обеспечением «Конфигуратор счётчиков Меркурий» и «BMonitorFEC» |
1 |
|
АВЛГ.411152.032 PC** |
Руководство по среднему ремонту |
1 |
|
* Поставляется по отдельному заказу организациям, производящим поверку и эксплуатацию счётчиков. * * Поставляется по отдельному заказу организациям, проводящим послегарантийный ремонт. | ||
Поверка
осуществляется по документу «Счётчики электрической энергии статические однофазные «Меркурий 206». Руководство по эксплуатации. Приложение Г. Методика поверки. АВЛГ.411152.032 РЭ1 с изменением № 1», утвержденному ФБУ «Нижегородский ЦСМ» 10 мая 2016 г.
Перечень основного оборудования, необходимого для поверки: ’
- установка для поверки счётчиков электрической энергии автоматизированная
УАПС-1М (Номинальный ток: (0,01 - 100) А; Номинальное напряжение 230 В. Погрешность измерения: активной энергии ±0,15 %, реактивной энергии ±0,3 %);
- частотомер электронно-счетный 43-64. Погрешность измерения частоты 2-10'9.
- прибор для испытания электрической прочности изоляции УПУ-10. (Испытательное напряжение до 10 кВ, погрешность установки напряжения ±5%).
Сведения о методах измерений
Методики измерений приведены в руководстве по эксплуатации «Счётчики электрической энергии статические однофазные «Меркурий 206». Руководство по эксплуатации. АВЛГ.411152.032 РЭ».
Нормативные документы
1 .ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии.
2 .ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2.
З .ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного, тока. Частные требования. Часть 23. Статические счётчики реактивной энергии.
4 . ГОС! 8551-201 / Государственная система оосспсчсння единства намерений. Государ-сиктшая поверочная схема для средств и люрсним >лсктрической мощности и тек.....
I ри ческой шергнн в диатноне частот от 1 до .250-0 Гц.
5 ..aBJ)! 4 I 1 i52.032 ТУ Счетчики >.дсктрической щер; ни статические о/шефл пню -.Меркурий 20(> ■•. Технические условия.
