Термогигрометры UNITESS THB 1
| Номер в ГРСИ РФ: | РБ 03 10 6367 17 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Гигрометры |
| Производитель / заявитель: | ООО "Научно-исследовательский центр ЮНИТЕСС", г. Минск |
Термогигрометры UNITESS ТНВ 1 (далее - термогигрометры) предназначены для измерения температуры окружающей среды, относительной влажности воздуха и атмосферного давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6367 17 |
| Наименование | Термогигрометры UNITESS THB 1 |
| Год регистрации | 2017 |
| Номер сертификата | 11262 |
| Дата регистрации | 2017-08-31 |
| Срок действия | 2022-08-31 |
| Получатель сертификата | ООО "Научно-исследовательский центр ЮНИТЕСС", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Научно-исследовательский центр ЮНИТЕСС"
Адрес: 220002, Республика Беларусь, г. Минск, ул. Кропоткина, 91А, помещение 4, каб. 2
Контакты: Тел/факс: (017) 378-35-28 E-mail: kmv@unitess.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2735-2017 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 10 6367 17 [2020-11-20]
rb-03-10-6367-17_2020-11-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 6367 17 [2017-12-15]
rb-03-10-6367-17_2017-12-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 6367 17 [2021-02-22]
rb-03-10-6367-17_2021-02-22.pdf
|
Скачать |
Описание типа
Назначение
Термогигрометры UNITESS ТНВ 1 (далее - термогигрометры) предназначены для измерения температуры окружающей среды, относительной влажности воздуха и атмосферного давления.
Область применения - измерение температуры, относительной влажности воздуха и атмосферного давления в помещениях с необходимостью контроля параметров окружающей среды.
Описание
Конструктивно термогигрометры представляют собой автономные цифровые многофункциональные приборы непрерывного действия со встроенным измерительным преобразователем, расположенным на одной печатной плате с микропроцессором управления.
Для измерения относительной влажности используется сорбционно-емкостной чувствительный элемент, принцип действия которого основан на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей среды.
Для измерения температуры используется резистивный датчик температуры, принцип которого основан на свойстве металлов к изменению своего электрического сопротивления при изменении температуры.
Для измерения давления используется тензорезистивный датчик, чувствительный элемент которого изменяет свое электрическое сопротивление под действием деформирующей нагрузки. Тензорезисторы устанавливаются на чувствительную мембрану, которая под давлением изгибается, и изгибает прикрепленные к ней тензорезисторы. Сопротивление тензорезисторов меняется, и соответственно меняется величина тока цепи первичного преобразователя.
Микропроцессор управления позволяет управлять работой прибора:
- устанавливать период измерений и индикации;
- выполнять установку и индикацию величин верхнего и нижнего порогов;
- производить сравнение текущего значения измеренных параметров с величинами верхнего и нижнего порогов и выдачу сигналов тревоги;
- обеспечивать связь прибора с ПК.
Термогигрометр отправляет информацию с измерениями каждые N минут, установленные в настройках термогигрометра.
Термогигрометр отправляет пакет с измеренными данными. ПК принимает этот пакет, анализирует его и решает что отправить в ответ:
- пакет подтверждения приёма данных, если пакет не битый и нет новых конфигурационных данных для ТНВ1 на стороне ПК.
- пакет конфигурационных данных, если присутствует новая конфигурация. В ответ на конфигурационный пакет термогигрометр должен ответить подтверждением применения конфигурации или пакетом ошибки конфигурации, ПК в свою очередь
решает снять флаг конфигурации или нет.
Принятые данные записываются в базу данных.
Таблица 1. Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Тип ПО |
встроенное |
автономное |
|
Идентификационное наименование ПО |
- |
UniTesS_Setup.exe |
|
Номер версии (идентификационный номер) ПО |
v1.5m4.4. |
- |
|
Цифровой идентификатор ПО |
- |
75B1F162BB1BA34 26F86793EE9E45F Е9 |
|
Алгоритм расчета контрольной суммы |
- |
MD5 |
Внешний вид термогигрометров UNITESS ТНВ 1 приведен на рисунке 1.
Место пломбирования термогигрометров от несанкционированного доступа приведено на рисунке 2.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.

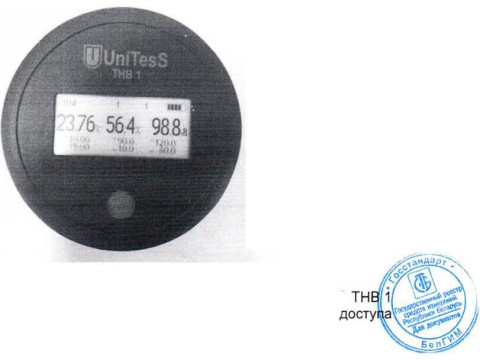

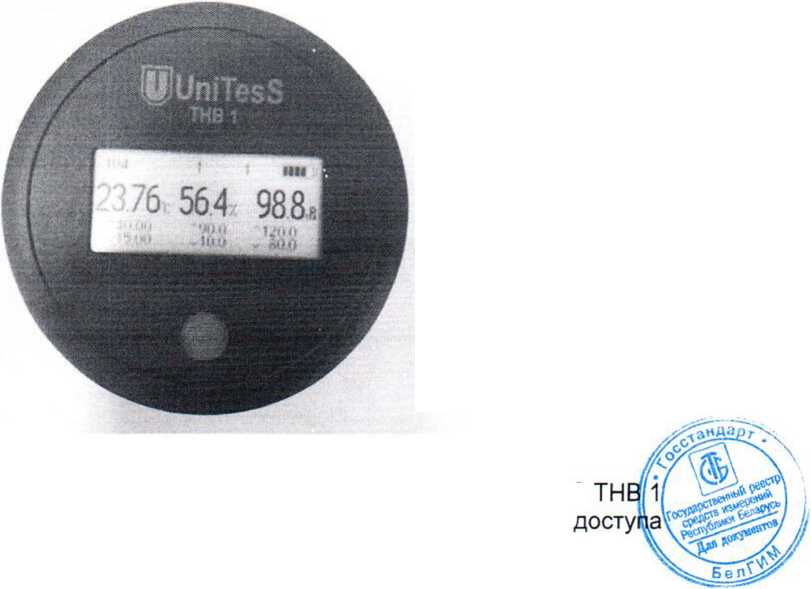

Рисунок 1. Внешний вид термогигрометра UNITESS THE} 1
и место пломбирования от несанкционированного ДОСтугааНж-г^^/

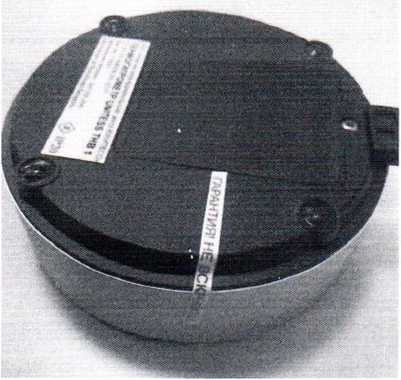

Рисунок 2. Место пломбирования термогигрометра UNITESS ТНВ 1 от несанкционированного доступа
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики термогигрометров UNITESS ТНВ 1 приведены в таблице 1.
Таблица 2
|
Наименование характеристики |
Значение характеристики для модификаций: | ||
|
ТНВ 1 |
ТНВ 1В |
ТНВ 1С | |
|
Диапазон измерений температуры, °C |
от 0 до 50 | ||
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °C: |
±0,3 |
±0,5 |
±0,5 |
|
Разрешающая способность при измерении температуры, °C |
0,01 | ||
|
Диапазон измерения относительной влажности, % |
от 10 до 90 | ||
|
Пределы допускаемой абсолютной погрешности при измерении относительной влажности, % |
±3,0 | ||
|
Разрешающая способность при измерении влажности, % |
0,1 | ||
|
Диапазон измерения атмосферного давления, кПа |
от 86 до 106 |
- | |
|
Пределы допускаемой абсолютной погрешности при измерении атмосферного давления, кПа |
±0,2 |
- | |
|
Разрешающая способность при измерении атмосферного давления, кПа |
±0,1 |
- | |
|
Габаритные размеры, мм не более |
130x122*42 | ||
|
Масса, г не более |
400 | ||
|
Потребляемый ток в режиме "сон", мкА, не более |
50 | ||
|
Максимальное значение потребляемого тока в режиме измерения, мА, не более |
50 | ||
|
Диапазон напряжений питания (3 элемента типа АА) |
от 3,5 В до 4,5 В | ||
|
Условия эксплуатации: -диапазон рабочих температур, °C -относительная влажность, %, не более; - атмосферное давление, кПа |
от 0 др до 90 при темпераТуре 20 *€ от 86р6 1^Щл 1 | ||
|
Степень защиты оболочки по ГОСТ 14254-2015 | |||
Бе£>^
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель изделия и на руководство по эксплуатации типографским способом.
Комплектность
Комплект поставки термогигрометров UNITESS ТНВ 1 представлен в таблице 2.
Таблица 2
|
Наименование |
Количество, шт. |
|
Термогигрометр UNITESSТНВ 1 |
1 |
|
Элемент питания типа АА |
3 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП.2735-2017 |
1 |
|
Диск DVD с ПО UniTesS Ambient Viewer * |
1 |
|
Кабель USB * |
1 |
|
Примечания: 1 *- поставляется по требованию потребителя. 2 По согласованию с потребителем возможно изменение комплекта поставки. | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 191699356.001-2017 "Термогигрометры UNITESS ТНВ 1. Технические условия".
МРБ МП.2735-2017 "Термогигрометры UNITESSТНВ 1. Методика поверки".
Заключение
Термогигрометры UNITESS ТНВ 1 соответствуют требованиям ТУ BY 191699356.001-2017, Техническому регламенту Таможенного союза ТР ТС 020/2011 “Электромагнитная совместимость технических средств” (декларация о соответствии ЕАЭС № BY/112 11.01. ТР020 003 22778 до 12.07.2022).
Межповерочный интервал - не более 24 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 378-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024.
