Гигрометры кулонометрические БАЙКАЛ-2ВМ
Номер в ГРСИ РФ: | РБ 03 09 2855 21 |
---|---|
Раздел: | Средства измерений физико-химических величин [9] |
Категория: | Гигрометры |
Производитель / заявитель: | ООО "НПП ОКБА", г. Ангарск, Иркутская обл. |
Гигрометры кулонометрические БАЙКАЛ-213М предназначены для измерений объемной доли влаги в азоте, кислороде, воздухе, углекислом газе, водороде, метане, инертных и других газах и их смесях, не взаимодействующих с фосфорным ангидридом.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 09 2855 21 |
Наименование | Гигрометры кулонометрические БАЙКАЛ-2ВМ |
Год регистрации | 2021 |
Номер сертификата | 13969 |
Дата регистрации | 2021-01-28 |
Срок действия | 2023-07-09 |
Получатель сертификата | ООО "НПП ОКБА", г. Ангарск Иркутской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПП ОКБА"
Адрес: 665821, г. Ангарск, мрн.Старо-Байкальск, ул.2-я Московская, 33А, Иркутская обл.
Контакты: (3951)53-05-56, mail@okba.ru
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь гигрометры кулонометрические БАЙКАЛ-2ВМ с датчиками на разряжение из-за отсутствия необходимого эталонного оборудования (НТК №01-21). |
Методика поверки | Поверка проводится по р. 6 5К1.550.151 РЭ (утв. в 2002 г.). |
Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений): ООО "НПП ОКБА" г. Ангарск Иркутской обл. (аттестат аккредитации - №RA.RU.312097, шифр поверительного клейма - ДДФ)(НТК №01-21)(ранее шифр поверительного клейма - БГВ)(НТК №08-18). |
Поверители
Скачать
Описание типа РБ 03 09 2855 21 [2009-10-27]
rb-03-09-2855-21_2009-10-27.pdf
|
Скачать | ||
Описание типа РБ 03 09 2855 21 [2015-05-08]
rb-03-09-2855-21_2015-05-08.pdf
|
Скачать | ||
Описание типа РБ 03 09 2855 21 [2021-05-05]
rb-03-09-2855-21_2021-05-05.pdf
|
Скачать |
Описание типа
Назначение
Гигрометры кулонометрические БАЙКАЛ-213М предназначены для измерений объемной доли влаги в азоте, кислороде, воздухе, углекислом газе, водороде, метане, инертных и других газах и их смесях, не взаимодействующих с фосфорным ангидридом.
Гигрометры кулонометрические БАЙКАЛ-2ВМ могут применяться в технологических производствах, связанных с контролем влажности газов, а также в лабораториях для научных исследований.
Описание
Принцип действия гигрометров кулонометрических БАЙКАЛ-2ВМ основан на непрерывном извлечении влаги из дозируемого потока анализируемого газа высокоэффективным сорбентом и одновременном электролитическом разложении извлеченной влаги под действием постоянного напряжения на водород и кислород и измерении тока электролиза. В установившемся режиме ток электролиза, контролируемый блоком измерений, является мерой абсолютного содержания влаги в газе.
Конструктивно гигрометры кулонометрические БАЙКАЛ-2ВМ выполнены в щитовом исполнении и состоят из блока измерений и датчика. В зависимости от давления анализируемого газа гигрометры изготавливаются в исполнениях: БАЙКАЛ-2ВМ сдатчиком на высокое давление- от 0.16 до 40 МПа (от 1.6 до 400 кгс/см2); с датчиком на низкое давление от 0.003 до 0,16 МПа (от 0,3 до 1.6 кгс/см“); с датчиком на разрежение от минус 0,005 до плюс 0.03 МПа (от минус 0,05 до плюс 0,3 кгс/см2). Оболочка датчика гигрометра имеет взрывозащищенное исполнение с видом взрывозащиты "Взрывонепроницаемая оболочка" по ГОСТ 22782.6-81 подгруппы ПС, 1 ExdllCTl, Т2, ТЗ X.
Оболочка датчика гигрометра кулонометрического БАЙКАЛ-2ВМ. побудитель расхода газа эжекторного типа могут устанавливаться во взрывоопасных зонах класса
В-la, В-16 по классификации гл. 7.3 ПУЭ. в которых возможно образование взрывоопасных газовых смесей.
Блок измерений должен устанавливаться только в невзрывоопасных зонах.
Общий вид гигрометра кулонометрического БАЙКАЛ-2ВМ представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа гигрометра кулонометрического БАЙКАЛ-2ВМ представлена на рисунке 2.

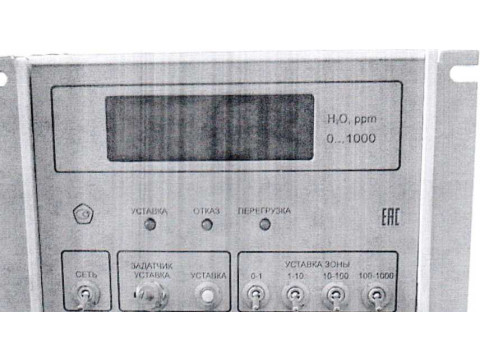

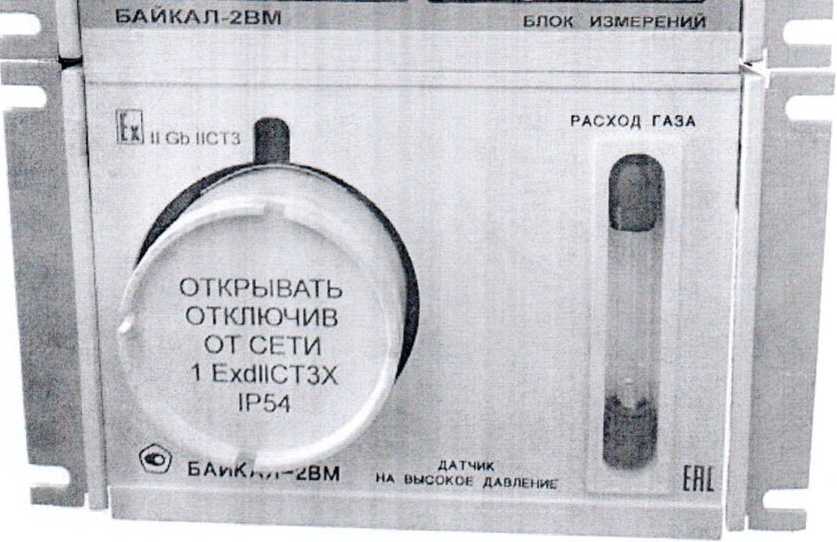

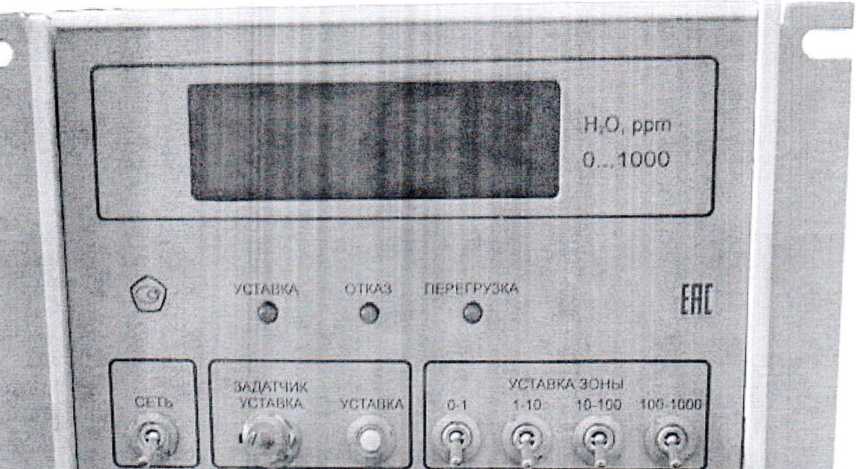

Рисунок 1 - Общий вид гигрометра кулонометрического БАЙКАЛ-2ВМ
Тосударственный реестр! I .средств измерений / \ Республики Беларусь / \Д“ дежументов/

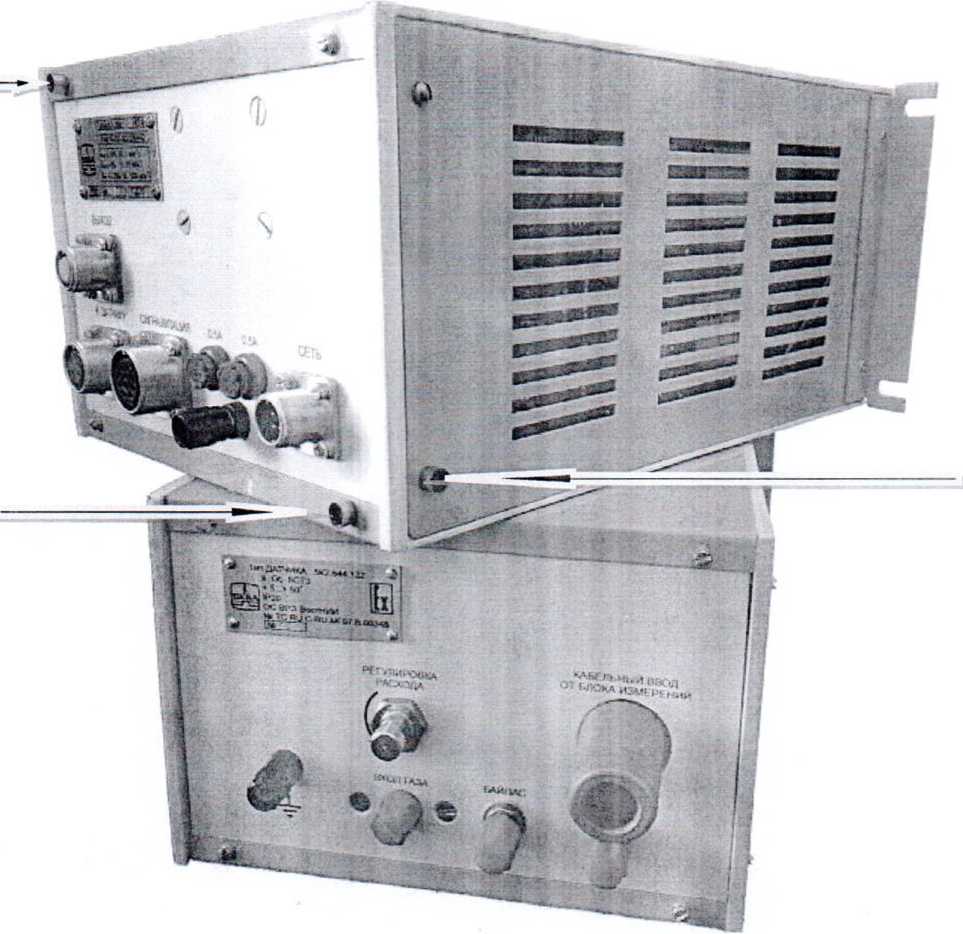

Рисунок 2 - Схема пломбировки от несанкционированного доступа гигрометра кулонометрического БАЙКАЛ-2ВМ
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны измерений объемной доли влаги, млн'1 |
от 0 до 1 от 1 до 10 от 10 до 100 от 100 до 1000 |
Унифицированные выходные сигналы для каждого диапазона измерений. мА |
от 0 до 5 или от 4 до 20 |
Пределы допускаемой основной приведенной (к верхним пределам диапазонов измерений) погрешности 5ор по цифровому табло и выходному унифицированному сигналу, % от 0 до 1 от 1 до 10 от 10 до 100 от 100 до 1000 |
+ 10 ±4 ±2,5 ±2,5 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением атмосферного давления, от давления при котором проведена настройка расхода газа, на каждые 3.3 кПа (25 мм рт.ст.) в диапазоне от 84,0 до 106,7 кПа (от 630 до 800 мм рт.ст.), % |
±2,0 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением входного давления анализируемого газа от давления настройки на каждые 30 % в пределах рабочих условий применения, % |
±2,0 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °C от +15 до +25 °C в пределах рабочих условий применения, % |
±2,0 |
Пределы допускаемого изменения погрешности гигрометра за 30 суток непрерывной работы (с табильность гигрометра) на одном и том же анализируемом газе, % |
0,5бор |
Время установления показаний гигрометра при нормальных условиях применения мин., не более, для диапазонов измерений млн’1 от 0 до 1 от 1 до 10 от 10 до 100, от 100 до 1000 |
90 •5 6 |
ростдарствеяиый ревсто! \ ГУЧгониш Быааю. / \Дм докуиоитоа/
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
от 1 87 до 242 |
- частота переменного тока, Гц |
50±1 |
Потребляемая мощность, Вт, не более |
27 |
Габаритные размеры гигрометра, мм, не более: датчика | |
высота |
145 |
ширина |
240 |
длина |
355 |
блока измерений | |
высота |
145 |
ширина |
240 |
длина |
320 |
побудителя расхода газа | |
высота |
170 |
ширина |
230 |
длина |
130 |
Массы составных частей гигрометра, кг, не более: | |
- датчика |
6 |
- блока измерений |
4 |
- побудителя расхода газа |
4 |
Условия эксплуатации: - температура анализируемого газа и окружающего | |
воздуха, °C |
от +5 до + 50 |
- относительная влажность окружающего воздуха при температуре 35 °C и более низких температурах без | |
конденсации влаги, % |
до 80 |
- атмосферное давление, кПа (мм рт.ст.) |
от 84,0 до 106,7 (от 630 до 800) |
Средний срок службы не менее, лет |
8 |
Средняя наработка на отказ не менее, ч. |
20000 |
Таблица 3 - Характеристики оболочки 5К5.887.121 , встроенной в датчик
Наименование характеристики |
Значение |
Маркировка взрывозащиты оболочки |
1Ех d!IC ГЗХ |
Электрические параметры сети, подаваемой в оболочку |
соответствуют системе безопасного сверхнизкого напряжения |
Вид тока |
постоянный |
Напряжение не более, В |
40 |
Потребляемый ток: - в режиме измерения не более, мА - при коротком замыкании не более, мА |
15 50 |
Потребляемая мощность: - в режиме измерения не более, Вт - при коротком замыкании не более, Вт; |
0.6 2 |
Температурные параметры датчика и оболочки: при температуре анализируемого газа и окружающей среды, °C наружной поверхности не более, °C; - внутренних частей и оболочки не более, °C. |
+50 +60 +60 |
Токоведущие цепи питания |
не должны присоединяться к заземлителю |
Кабель, предназначенный для подачи питания имеет сечение жилы не менее, мм2 выдерживает без нагрева ток короткого замыкания |
0,5 |
Заземляющие зажимы оболочки выполнены по ГОСТ: - датчиков - блока измерений |
ГОСТ 21130-75 ГОСТ 21130-75 |
Трансформатор выдерживает продолжительное время без нагрева ток короткого замыкания во вторичной обмотке, с которой подается питание | |
При коротком замыкании цепей питания на блоке измерений загораются одновременно лампочки ОТКАЗ и ПЕРЕГРУЗКА | |
Температурные параметры датчика со встроенной оболочкой 5К5.887.121 при температуре анализируемого газа и окружающей среды плюс 50 °C - наружной поверхности не более, °C - внутренних частей, оболочки и в месте ввода кабеля не более, °C |
60 60 |
Знак утверждения типа
наносится на лицевую панель блока измерений и датчика гигрометра методом сеткографии и в эксплуатационную документацию - методом ксерокопирования по правилам ПР.50.2.009-94.
Комплектность
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Гигрометр кулонометрический БАЙКАЛ-2ВМ |
1 | |
Комплект принадлежностей: | ||
блок измерений |
5K2.390.I30 |
1 |
датчик на высокое давление |
5К2.844.122 |
1 |
или датчик на низкое давление |
5К2.844.123 |
1 |
или датчик на разрежение и побудитель расхода газа |
5К2.844.124 5К5.150.135 |
1 1 |
комплект запасных частей |
5К4.070.251 |
1 |
комплект монтажных частей |
5К4.075.131 |
1 |
комплект принадлежностей или комплект принадлежностей |
5К4.072.113 5К4.072.114 |
1 1 |
Гигрометр кулонометрический БАЙКАЛ-2ВМ. Руководство по эксплуатации |
5К1.550.151 РЭ |
1 |
Устройство для измерения расхода газа УИРГ. Аттестат методики выполнения измерений расхода газа пузырьковым методом |
5К0.283.000 ДЛ |
1 |
Гигрометры кулонометрические. Методы регенерации чувствительных элементов Типовые технологические процессы |
С ГП 5К0.054.016-02 |
1 |
Копия сертификата соответствия требованиям Технического регламента Таможенного союза ГР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» |
ТС RU С-RU.MT07.B.00348 |
1 |
Поверка
осуществляется по разделу 6 руководства по эксплуатации 5К 1.550.151 РЭ, утвержденному ФГУП ВС НИИФТРИ от 01.07.2002г.
Таблица 5 - Основные средства поверки
Наименование |
Обозначение |
Количество |
многопредельный микроамперметр. КТ 0,2 |
ГОСТ 8711-93 |
2 |
мегаомметр постоянного тока, КТ 1,0 500 В |
ТУ 24-04-800-71 |
1 |
манометр МО, КТ 0,4. 0-250 к! 1а (0-2.5 кгс/см") |
ГОСТ 2405-88 |
1 |
магазин сопротивлений РЗЗ, КТ 0.2 |
ТУ 25-04-235-75 |
2 |
секундомер 0-60 с, 0-30 мин. КТ №3,0 |
СОПпр-2а-2 |
1 |
генератор влажного газа РОДНИК-2 |
ТУ6-76 5К2.844.067 ТУ |
1 |
генератор влажного газа РОДНИК-4 |
ТУ 6-91 5К2.844.100 ТУ |
1 |
термометр: - цена деления, °C - диапазон измерений, °C |
ТЛ-4 0,1 От 0 до +50 |
1 |
Продолжение таблицы 5
Наименование |
Обозначение |
Количество |
Манометр: - МО КТ 0,4, кПа |
от 0 до 100 |
1 |
магазин сопротивлений Р4002 КТ 0,05 |
ТУ 25-04-1081-80 |
1 |
комбинированный прибор (тестер) Ц4341, КТ 2,5 |
ТУ 25-04-3300-74 |
1 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в руководстве по эксплуатации.
Сведения о методах измерений
приведены в эксплуатационном документе
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 30852.13-2002 Электрооборудование взрывозащищенное. Часть 14.
Электроустановки во взрывоопасных зонах (кроме подземных выработок) и гл. 7.3 НУЭ
ГОСТ 22782.0-81 Электрооборудование взрывозащищенное. Общие технические требования и методы испытаний
ГОСТ 22782.6-81 Электрооборудование взрывозащищенное. Взрывонепроницаемая оболочка. Технические требования и методы испытаний
ТУ 4215-033-00202904-02 Технические условия
