Гигрометры ИВА-10М
| Номер в ГРСИ РФ: | РБ 03 09 4938 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Гигрометры |
| Производитель / заявитель: | ООО НПК «МИКРОФОР», г. Москва, Зеленоград |
Гигрометры ИВА-ЮМ (далее - гигрометры) предназначены для измерений температуры точки росы (инея) и избыточного давления неагрессивных газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4938 17 |
| Наименование | Гигрометры ИВА-10М |
| Год регистрации | 2017 |
| Номер сертификата | 11443 |
| Дата регистрации | 2017-11-28 |
| Срок действия | 2022-06-19 |
| Получатель сертификата | ООО НПК "МИКРОФОР", г. Москва, Зеленоград, Россия (RU) |
Производитель / Заявитель
ООО НПК "МИКРОФОР"
Адрес: 124498, г. Москва, Зеленоград, ЮПС, проезд 4922, д.4, стр.2
Контакты: (095) 221-28-74, va@microfor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ЦАРЯ.2772.010 РЭ (2017 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО НПК "Эталон-Тест" (номер реестра - №1480, шифр поверительного клейма - ВСА)(НТК №08-12), ООО НПК "МИКРОФОР", г. Москва (аттестат аккредитации - №RA.RU. 312664, шифр поверительного клейма - ДТТ) (НТК №09-19). |
Поверители
Скачать
|
Описание типа РБ 03 09 4938 17 [2012-11-30]
rb-03-09-4938-17_2012-11-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4938 17 [2018-02-22]
rb-03-09-4938-17_2018-02-22.pdf
|
Скачать |
Описание типа
Назначение
Гигрометры ИВА-ЮМ (далее - гигрометры) предназначены для измерений температуры точки росы (инея) и избыточного давления неагрессивных газов.
Описание
Гигрометр ИВА-ЮМ представляет собой автоматический, цифровой, многофункциональный, автономный прибор непрерывного действия.
В гигрометре для измерения температуры точки росы (инея) используется сорбционноемкостной чувствительный элемент, принцип действия которого основан на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от парциального давления водяного пара в анализируемом газе. Для измерения избыточного давления используется тензорезистивный чувствительный элемент
В состав гигрометра входят пробоотборное устройство и электронный блок управления/ индикации, установленные в ударопрочный герметичный корпус.
Пробоотборное устройство включает пневматическую схему, обеспечивающую регулирование расхода газа через измерительную камеру в широком диапазоне входных давлений и измерительные преобразователи температуры точки росы (инея) и избыточного давления.

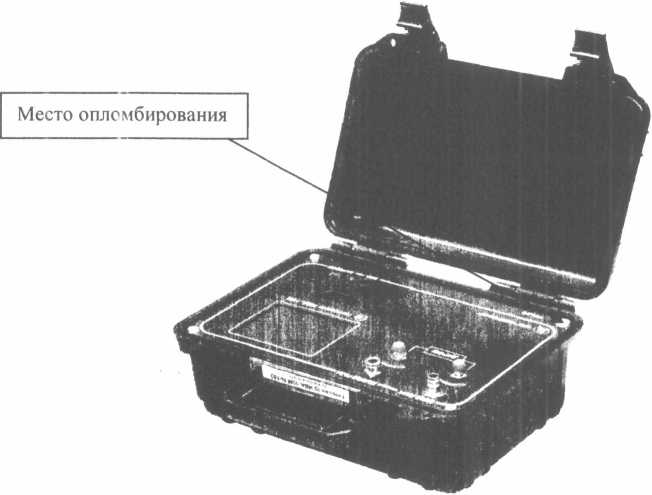

Общий вид гигрометра и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

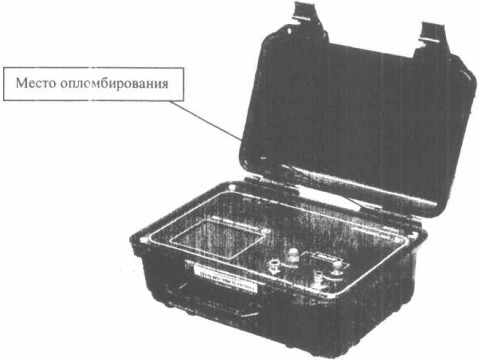

Рисунок 1 - Общий вид гигрометра ИВА-ЮМ
Программное обеспечение
Гигрометр ИВ А-ЮМ работает под управлением программного обеспечения (ПО)
Программное обеспечение представляет собой набор взаимосвязанных модулей и выполняет следующие функции:
- управляет работой гигрометра;
- осуществляет связь, опрос и прием информации с подключенных к нему измерительных преобразователей;
- выводит на индикатор гигрометра результаты измерений;
- устанавливает период измерений и индикации;
- осуществляет диагностику состояния прибора;
- хранит в энергонезависимой памяти, измеренные значения.
Метрологически значимой частью программного обеспечения является все ПО.
Уровень защиты программного обеспечения «низкий» в соответствии с Р50.2.077-2014.
Таблица] - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО: |
ЦАРЯ.2772.010 ПО |
|
Номер версии(идентификационный номер) ПО |
1.02 |
|
Цифровой идентификатор ПО |
0x01 AF04252C0ED52BF936CBF59069086D32E55F A967D55B513B8D27EDE4610561 |
|
Алгоритм вычисления цифрового идентификатора |
по ГОСТ Р 34.11-2012 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений: - температуры точки росы (инея)*, °C - избыточного давления, бар * в диапазоне измерений температуры точки росы (инея) от -60 до 0 °C включ. гигрометр выводит на индикатор значения влажности в единицах температуры точки инея; в диапазоне измерений температуры точки росы (инея) св. 0 до +20 °C включ. гигрометр выводит на индикатор значения влажности в единицах температуры точки росы. |
от -60 до +20 от 0 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений температуры точки росы (инея) при температуре газа +23 °C в диапазоне измерений от -60 °C точки инея до +20 °C точки росы, °C, не более |
±2 |
|
Пределы допускаемой основной абсолютной погрешности измерений избыточного давления*, не более, бар * после выполнения установки «0»; * * Р - измеренное значение избыточного давления в бар. |
±(0,05+0,02Р**) |
|
Пределы дополнительной погрешности измерений избыточного давления, вызванной изменением температуры измеряемой среды от нормальных условий (от +20 до +23°С) соответствуют ±0,5 от основной допускаемой погрешности | |
|
Постоянная времени измерения температуры точки росы (инея), мин, не более |
5 Л».. |
Зависимость диапазона и абсолютной погрешности измерений температуры точки росы (инея) от температуры измеряемого газа приведена на рисунке 2.
Рисунок 2 - Зависимость диапазона и абсолютной погрешности измерений температуры точки росы (инея) от температуры измеряемого газа
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемый ток, мА, не более |
350 |
|
Время непрерывной работы от полностью заряженного аккумулятора, ч, не менее |
6 |
|
Габаритные размеры гигрометра, мм, не более - длина |
270 |
|
- ширина |
130 |
|
- высота |
210 |
|
Масса, кг, не более |
3 |
|
Условия эксплуатации: - температура, °C |
от -15 до +50 |
|
- относительная влажность, % |
до 95 % при +35 °C |
|
- атмосферное давление, кПа от 84 до 106 |
и более низких температурах, без конденсации влаги от 84 до 106 |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на переднюю панель корпуса гигрометра способом шелкографии и титульный лист
Комплектность
Таблица 4 - Комплектность гигрометра
|
Наименование |
Обозначение |
Количество |
|
Гигрометр ИВА-ЮМ |
ЦАРЯ.2772.010 |
1 шт. |
|
Замок быстроразъемного соединения с запиранием с полиэтиленовой трубкой диаметром 6 мм |
1 шт. | |
|
Фитинг для полиэтиленовой трубки диаметром 6 мм с присоединением G1/8 с накидной гайкой |
1 шт. | |
|
Быстроразъемное соединение для полиэтиленовой трубки диаметром 6 мм с присоединением G1/8 |
1 шт. | |
|
Входной фильтр для очистки газа, поступающего в гигрометр от пыли и аэрозолей |
по согласованию с Заказчиком | |
|
Руководство по эксплуатации с методикой поверки |
ЦАРЯ.2772.010 РЭ |
1 экз. |
|
Компакт-диск с программным обеспечением |
1 шт. | |
|
Кабель для подключения к ПК |
ЦАРЯ.3660.023 |
1 шт. |
|
Зарядное устройство 5±0,2В, 1А |
1 шт. |
Поверка
осуществляется по документу ЦАРЯ.2772.01ОРЭ «Гигрометр ИВА-ЮМ. Руководство по эксплуатации» раздел 8 «Методика поверки», утвержденному ФБУ «ЦСМ Московской области» (Центральное отделение) 19 апреля 2017 г.
Основные средства поверки:
- генератор влажного газа образцовый «Родник-2», Росреестр № 6321-77;
- генератор влажного газа образцовый «Полюс-1», Росреестр № 6333-77;
- калибратор давления портативный Метран 502-ПКД-10П, Росреестр № 26014-03;
- азот технический или воздух сжатый ГОСТ 9293-74, ГОСТ 24484-80, ГОСТ 17433-80.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4311-012-77511225-2017 Гигрометр ИВА-ЮМ. Технические условия
