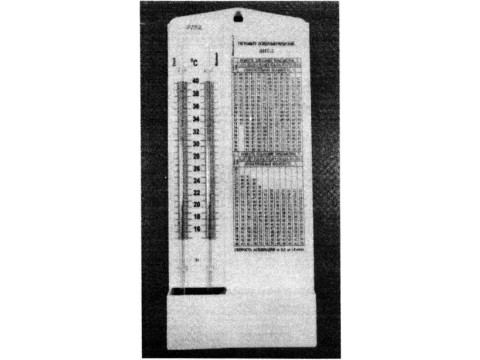

Гигрометры психрометрические ВИТ
| Номер в ГРСИ РФ: | РБ 03 09 6804 18 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Гигрометры |
| Производитель / заявитель: | ООО ПФ "ШАТЛЫГИН И КО", г. Белгород |
|
Описание типа РБ 03 09 6804 18 [2019-05-24]
rb-03-09-6804-18_2019-05-24.pdf
|
Скачать |
Гигрометры психрометрические ВИТ (далее по тексту - гигрометры) предназначены для измерений относительной влажности воздуха и температуры окружающей среды в помещениях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6804 18 |
| Наименование | Гигрометры психрометрические ВИТ |
| Год регистрации | 2018 |
| Номер сертификата | 12174 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2022-12-04 |
| Получатель сертификата | ООО ПФ "ШАТЛЫГИН И КО", г. Белгород, Российская Федерация (RU) |
Производитель / Заявитель
ООО ПФ "ШАТЛЫГИН И КО"
Адрес: г. Белгород
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МИ 737-83. |
| Признание поверки | Первичная при выпуске из производства: Курский ЦСМ (аттестат аккредитации - №RA.RU.311463, шифр поверительного клейма - ВА)(НТК №11-18). |
Поверители
Скачать
|
Описание типа РБ 03 09 6804 18 [2019-05-24]
rb-03-09-6804-18_2019-05-24.pdf
|
Скачать |
Описание типа
Назначение
Гигрометры психрометрические ВИТ (далее по тексту - гигрометры) предназначены для измерений относительной влажности воздуха и температуры окружающей среды в помещениях.
Описание
Принцип действия гигрометров основан на определении относительной влажности окружающей среды по разности показаний «сухого» и «влажного» термометров при помощи психрометрической таблицы.
Конструктивно гигрометры состоят из пластмассового корпуса, в который вмонтированы два термометра - «сухой» и «влажный». На обратной стороне корпуса находится стеклянный резервуар (питатель), необходимый для увлажнения «влажного» термометра при помощи фитиля. Рядом с термометрами на корпусе гигрометров расположена психрометрическая таблица, рассчитанная для скорости аспирации от 0,5 до 1 м/с.
Значение относительной влажности определяется по этой таблице как значение, которое находится на пересечении строки, которая соответствует показаниям «сухого» термометра, и столбца, который соответствует разности показаний «сухого» и «влажного» термометров (в соответствии с ГОСТ 8.811-2012).
Гигрометры выпускаются в двух исполнениях - ВИТ-1 и ВИТ-2, которые отличаются сферой применения, диапазонами измерения температуры и относительной влажности.
Общий вид гигрометров представлен на рисунке 1.

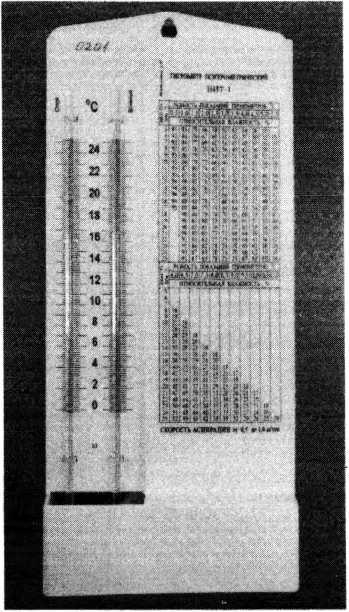

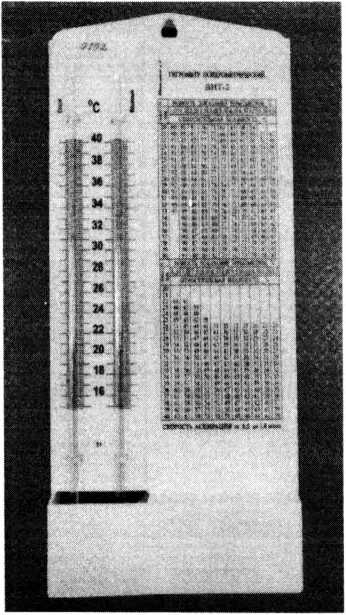

Рисунок 1 - Общий вид гигрометров психрометрических ВИТ-1 и ВИТ-2
41 рограммнос обеспечение отсутствует.
Метроши ические и технические характеристики
Таблица I - Метрологические характеристики
|
11аименование параметра |
Значение параметра | |
|
Исполнение |
ВИТ-1 |
ВИТ-2 |
|
Диапазон измерений относительной влажности, % |
от 20 до 90 | |
|
Температурный диапазон измерений влажности, °C |
от +5 до +25 |
от +20 до +40 |
|
Диапазон измерений температуры, °C' |
от 0 до +25 |
от +15 до +40 |
|
Цена деления шкалы термометров гигрометра, °C |
0,2 | |
|
11ределы допускаемой абсолютной погрет поста термометров | гигрометра после введения I поправок, °C, не более |
±0,2 | |
|
Пределы допускаемой о тносительной погрешности гигрометров при скорости аспирации от 0,5 до 1,0 м/с, % (при температуре «сухого» термометра) |
±7- (от +5 до +10 включ.) °C ±6 (св.+10 до+25) °C |
±6 (от +20 до +30 включ.) °C ±5 (св. 30 до +40) °C |
Таблица 2 - 'Технические характеристики
|
11 аим снование параметра |
Значение параметра |
|
Исполнение |
ВИТ-1 ВИТ-2 |
|
Габаритные размеры, мм, не более | |
|
- длина |
325 |
|
- ширина |
125 |
|
- высота |
50 |
|
Масса, кг. не более |
0,5 |
|
Средняя нарабо тка на отказ, ч, не менее |
5000 |
|
11олпый срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на психрометрическую таблицу на корпусе гигрометра и титульный лист паспорта ти по графе ки м с 11 ос обо м.
Комплектность
Таблица 3 - Комплект поставки гигрометра
|
Наименование |
Обозначение |
Количество |
|
Гигрометр психометрический |
ВИТ (исполнение в соответствии с заказом) |
1 шт. |
|
Фитиль |
1 шт. | |
|
Питатель |
1 шт. | |
|
Паспорт |
ФШВМ.ООО.ООО.ЮОПС |
1 экз. |
|
Руководство по эксплуатации |
ФШВМ.ООО.ООО.ЮОРЭ |
1 экз. |
|
Упаковка |
1 шт. |
Поверка
осуществляется по документу МИ 737-83 «Гигрометр психрометрический ВИТ. Методы и средства поверки».
Основные средства поверки:
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный № 303-91);
- термостат жидкостный ТЖ-ТС-01 (регистрационный № 20444-02);
- нулевой термостат, воспроизведение 0 ±0.2 °C.
Допускается применение аналогичных средств поверки, обеспечивающих определение ме трологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки при первичной поверке наносится в паспорт, при периодической поверке -на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные документы
ГОСТ 8.558-2009 ГСП. Государственная поверочная схема для средств измерений температуры
ГОСТ 28498-90 'Гермометры жидкостные стеклянные. Общие технические требования. Методы испытаний
ГОСТ Р 8.811-2012 ГСИ. Таблицы психрометрические. Построение, содержание, расчетные соотношения
ТУ 26.51.51-001-05664383-2017 Гигрометры психрометрические ВИТ. Технические условия
МИ 737-83 Гигрометр психрометрический ВИТ. Методы и средства поверки
