Меры длины концевые плоскопараллельные
| Номер в ГРСИ РФ: | РБ 03 01 6360 17 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | АО КИРОВСКИЙ ЗАВОД "КРАСНЫЙ ИНСТРУМЕНТАЛЬЩИК" (КРИН), г. Киров |
|
Описание типа РБ 03 01 6360 17 [2017-09-21]
rb-03-01-6360-17_2017-09-21.pdf
|
Скачать |
Меры длины концевые плоскопараллельные (далее по тексту - концевые меры), предназначены для использования в качестве эталонов сравнения и рабочих эталонов в области линейных измерений, для поверки и градуировки измерительного инструмента и приборов, для настройки приборов для линейных измерений всех типов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 6360 17 |
| Наименование | Меры длины концевые плоскопараллельные |
| Год регистрации | 2017 |
| Номер сертификата | 11246 |
| Дата регистрации | 2017-07-27 |
| Срок действия | 2020-11-18 |
| Получатель сертификата | АО КЗ "КРИН", г. Киров, Россия (RU) |
Производитель / Заявитель
АО КЗ "КРИН"
Адрес: ул.Карла Маркса, д.18, г. Киров, 610000, Область Кировская
Контакты: т/ф: (8332) 325-325, 130@krin.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 1604-87, МИ 2079-90, МИ 2186-92, ГОСТ 8.367-79. |
Поверители
Скачать
|
Описание типа РБ 03 01 6360 17 [2017-09-21]
rb-03-01-6360-17_2017-09-21.pdf
|
Скачать |
Описание типа
Назначение
Меры длины концевые плоскопараллельные (далее по тексту - концевые меры), предназначены для использования в качестве эталонов сравнения и рабочих эталонов в области линейных измерений, для поверки и градуировки измерительного инструмента и приборов, для настройки приборов для линейных измерений всех типов.
Описание
Концевые меры имеют форму прямоугольного параллелепипеда с двумя плоскими взаимно параллельными измерительными поверхностями.
Концевые меры изготавливаются из стали и твердого сплава.
Концевые меры длины имеют высокую износостойкость и обеспечивает хорошую притираемость к стеклянным пластинам и друг к другу.
Концевые меры используются по-отдельности или в блоках путем притирки нескольких мер вместе.
Концевые меры выпускаются наборами. Наборы концевых мер различаются между собой количеством и номинальными размерами мер.
Концевые меры выпускаются 4-х классов точности: 0, 1, 2 и 3.
Концевые меры выпускаются под торговой маркой «АО КЗ «Красный инструментальщик».
СКИ) • Товарный знак «АО КЗ «Красный инструментальщик» наносится на паспорт концевых мер типографским методом, на концевые меры с номинальной длиной от 6 мм и на крышку деревянного ящика краской или методом лазерной маркировки.

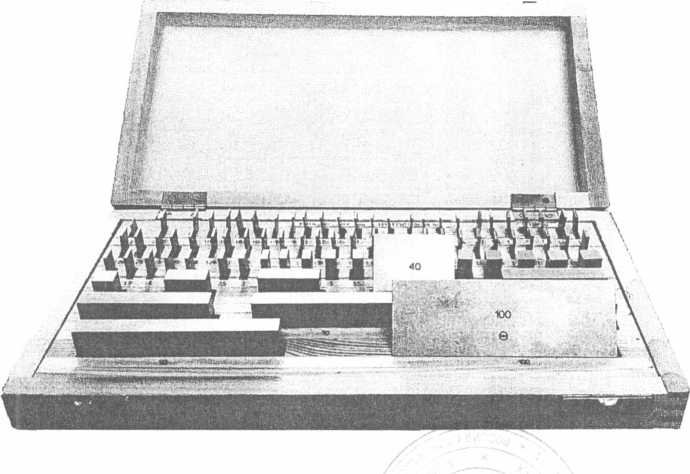

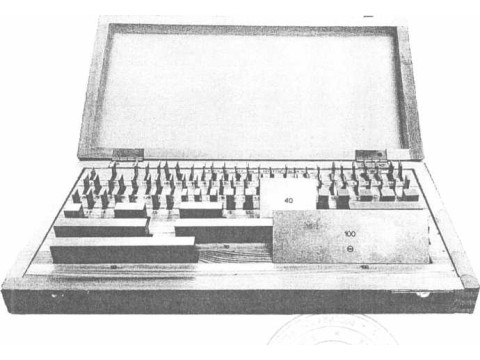

Рисунок 1 - Общий вид набора мер длины концевых плоскопараллельных
Технические характеристики
Таблица - Наборы мер длины концевых плоскопараллельных
|
Номер набора |
Число мер в наборе |
Градация мер в наборе, мм |
Номинальные значения длины мер, мм |
Число мер |
Класс точности | |
|
из стали |
из твердого сплава | |||||
|
1 |
83 |
- |
1,005 |
1 |
0; 1; 2; 3 |
1; 2; 3 |
|
0,01 |
от 1,0 до 1,5 включ. |
51 | ||||
|
0,1 |
от 1,6 до 2,0 включ. |
5 | ||||
|
0,5 |
0,5 |
1 | ||||
|
от 2,5 до 10 включ. |
16 | |||||
|
10 |
от 20 до 100 включ. |
9 | ||||
|
2 |
38 |
- |
1,005 |
1 |
1; 2; 3 |
1; 2; 3 |
|
0,01 |
от 1,0 до 1,1 включ. |
11 | ||||
|
0,1 |
от 1,2 до 2,0 включ. |
9 | ||||
|
1 |
от 3 до 10 включ. |
8 | ||||
|
10 |
от 20 до 100 включ. |
9 | ||||
|
3 |
112 |
- |
1,005 |
1 |
0; 1; 2; 3 |
1; 2; 3 |
|
0,01 |
от 1,0 до 1,5 включ. |
51 | ||||
|
0,1 |
от 1,6 до 2 включ. |
5 | ||||
|
0,5 |
0,5 |
1 | ||||
|
от 2,5 до 25 включ. |
46 | |||||
|
10 |
от 30 до 100 включ. |
8 | ||||
|
4 |
11 |
0,001 |
от 2 до 2,01 включ. |
11 |
0; 1;2 |
— |
|
5 |
11 |
0,001 |
от 1,99 до 2 включ. |
И |
0; 1;2 |
— |
|
6 |
И |
0,001 |
от 1 до 1,01 включ. |
11 |
0; 1; 2 |
0; 1 |
|
7 |
И |
0,001 |
от 0,99 до 1 включ. |
11 |
0; 1;2 |
0; 1 |
|
8 |
10 |
- |
50 (защитные) |
2 |
0; 1; 2; 3 |
— |
|
25 |
от 125 до 200 включ. |
4 | ||||
|
50 |
от 250 до 300 включ. |
2 | ||||
|
100 |
от 400 до 500 включ. |
2 | ||||
|
9 |
12 |
- |
50 (защитные) |
2 |
0; 1; 2; 3 |
— |
|
100 |
от 100 до 1000 включ. |
10 | ||||
|
10 |
20 |
0,01 |
от 0,1 до 0,29 включ. |
20 |
1; 2; 3 |
— |
|
11 |
43 |
0,01 |
от 0,3 до 0,7 включ. |
41 |
0; 1; 2; 3 |
— |
|
0,1 |
от 0,8 до 0,9 включ. |
2 | ||||
|
12 |
74 |
- |
1,005 |
1 |
— |
1;2; 3 |
|
0,01 |
от 0,9 до 1,5 включ. |
61 | ||||
|
0,1 |
от 1,6 до 2 включ. |
5 | ||||
|
- |
0,5 |
1 | ||||
|
0,5 |
от 2,5 до 5 включ. |
6 | ||||
|
13 |
11 |
- |
5 |
1 |
1, 2; 3 |
— |
|
10 |
от 10 до 100 включ. |
10 | ||||
|
14 |
38 |
0,5 |
от 10,5 до 25 включ. |
30 |
0, 1,2; 3 |
__ |
|
10 |
от 30 до 100 включ. |
8 | ||||
Продолжение таблицы 1
|
Номер набора |
Число мер в наборе |
Градация мер в наборе, мм |
Номинальные значения длины мер, мм |
Число мер |
Класс точности | |
|
из стали |
из твердого сплава | |||||
|
15 |
29 |
0,001 |
1,005 |
1 |
1;2; 3 |
— |
|
0,01 |
от 1 до 1,1 включ. |
11 | ||||
|
0,1 |
от 1,2 до 2 включ. |
9 | ||||
|
1 |
от 3 до 10 включ. |
8 | ||||
|
16 |
19 |
0,001 |
от 0,991 до 1,009 включ. |
19 |
0; 1; 2 |
0; 1 |
|
17 |
19 |
0,001 |
от 1,991 до 2,009 включ. |
19 |
0; 1;2 |
— |
|
20 |
23 |
0,12; 0,14; 0,17; 0,2; 0,23; 0,26; 0,29; 0,34; 0,4; 0,43; 0,46; 0,57; 0,7; 0,9; 1,0; 1,16; 1,3; 1,44; 1,6; 1,7; 1,9; 2; 3,5 |
— |
1;2 |
— | |
|
21 |
20 |
- |
5,12; 10,24; 15,36; 21,5; 25; 30,12; 35,24; 40,36; 46,5; 50; 55,12; 60,24; 65,36; 71,5; 75; 80,12; 85,24; 90,36; 96,5; 100 |
— |
1;2 |
1;2 |
|
22 |
7 |
- |
21,2; 51,4; 71,5; 101,6; 126,8; 150; 175 |
— |
3 |
3 |
|
23 |
13 |
— |
1,00; 1,00; 1,05; 1,10; 2,00; 2,00; 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175 |
— |
— |
2; 3 |
|
24 |
25 |
— |
1,00; 1,00; 1,04; 1,05; 1,06; 1,10; 1,11; 1,12; 1,13; 1,17; 1,18; 1,19; 2,00; 2,00; 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175;250;400; 600;1000 |
— |
— |
2; 3 |
Примечание - Концевые меры в наборах №№ 1, 2, 3, 23, и 24 из твёрдого сплава длиной свыше 5 мм изготовлены из стали.
Таблица 2 - Допускаемые отклонения длины концевых мер от номинальной при температуре 20°С и отклонения от плоскопараллельности измерительных поверхностей
|
Номинальные значения длины концевых мер, мм |
Допускаемые отклонения | |||||||
|
длины от номинального значения ± мкм, для классов точности |
от плоскопараллельности мкм, для классов точности | |||||||
|
0 |
1 |
2 |
3 |
0 |
1 |
2 |
3 | |
|
От 0,1 до 0,29 включ. |
— |
0,20 |
0,40 |
0,80 |
— |
0,16 |
0,30 |
0,30 |
|
св. 0,29 до 0,9 включ. |
0,12 |
0,20 |
0,40 |
0,80 |
0,10 |
0,16 |
0,30 |
0,30 |
|
св. 0,9 до 10 включ. |
0,12 |
0,20 |
0,40 |
0,80 |
0,10 |
0,16 |
0,30 |
0,30 |
|
св. 10 до 25 включ. |
0,14 |
0,30 |
0,60 |
1,20 |
0,10 |
0,16 |
0,30 |
0,30 |
|
св. 25 до 50 включ. |
0,20 |
0,40 |
0,80 |
1,60 |
0,10 |
0,18 |
0,30 |
0,30 |
|
св. 50 до 75 включ. |
0,25 |
0,50 |
1,00 |
2,00 |
0,12 |
0,18 |
0,35 |
0,40 |
|
св. 75 до 100 включ. |
0,30 |
0,60 |
1,20 |
2,50 |
0,12 |
0,20 |
0,35 |
0,40 |
|
св. 100 до 150 включ. |
0,40 |
0,80 |
1,60 |
3,00 |
0,14 |
0,20 |
0,40 |
0,40 |
|
св. 150 до 200 включ. |
0,50 |
1,00 |
2,00 |
4,00 |
0,16 |
0,25 |
0,40 |
0,40 |
|
250 |
0,60 |
1,20 |
2,40 |
5,00 |
0,16 |
0,25 |
0,45 |
0,50 |
|
300 |
0,70 |
1,40 |
2,80 |
6,00 |
0,18 |
0,25 |
0,50 |
0,50 |
|
400 |
0,90 |
1,80 |
3,60 |
7,00 |
0,20 |
0,30 |
0,50 |
0,50 |
|
500 |
1,00 |
2,00 |
4,00 |
8,00 |
0,25 |
0,35 |
0,60 |
0,60 |
|
600 |
1,30 |
2,50 |
5,00 |
10,00 |
0,25 |
0,40 |
0,70 |
0,70 |
|
700 |
1,50 |
3,00 |
6,00 |
11,00 |
0,30 |
0,45 |
0,70 |
0,80 |
|
800 |
1,60 |
3,20 |
6,50 |
13,00 |
0,30 |
0,50 |
0,80 |
0,80 |
|
900 |
1,80 |
3,60 |
7,00 |
14,00 |
0,35 |
0,50 |
0,90 |
0,90 |
|
1000 |
2,00 |
4,00 |
8,00 |
16,00 |
0,40 |
0,60 |
1,00 |
1,00 |
Таблица 3 - Размеры поперечного сечения мер
|
Номинальные значения длины, мм |
Размер поперечного сечения, мм |
|
от 0,1 до 0,20 включ. |
15x5 |
|
св. 0,20 до 0,29 включ. |
15x5 30x9 |
|
св. 0,29 до 0,6 включ. |
20x9 |
|
30 х 9 | |
|
св. 0,6 до 10,1 включ. |
30x9 |
|
св. 10,1 до 1000 |
35x9 |
Притираемость концевых мер класса точности 0 к плоской нижней стеклянной пластине всей измерительной поверхностью должна быть без интерференционных полос и оттенков, наблюдаемых в белом свете. Для концевых мер классов точности 1, 2 и 3 притираемость должна быть без интерференционных полос, допускаются оттенки в виде светлых пятен, наблюдаемых в белом свете.
Параметр шероховатости Rz измерительных поверхностей концевых мер должен быть < 0,063 мкм по ГОСТ 2789-73.
Отклонение от плоскостности измерительных поверхностей концевых мер длиной свыше 0,6 до 3 мм в свободном (непритертом) состоянии не превышает 2 мкм.
Средний срок службы концевых мер из стали - не менее 2-х лет, из твёрдого сплава - не менее 4-х лет.
Диапазон рабочих температур (20±5) °C,
Относительная влажность воздуха не более 80%. / А /'"Ч
Знак утверждения типа
наносится на верхнюю крышку деревянного ящика набора концевых мер методом наклейки, краской, лазерной маркировкой и на титульном листе паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средств измерений
|
Наименование |
Количество |
|
набор мер длины концевых |
1 шт. |
|
деревянный ящик |
1 шт. |
|
паспорт |
1 экз. |
Поверка
осуществляется в соответствии с МИ 1604-87 «ГСИ. Меры длины концевые плоскопараллельные. Общие требования к методике поверки. Методические указания»;
для концевых мер длины классов точности 1, 2, 3 длиной до 100 мм:
МИ 2079-90 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3-4-го разрядов и рабочие классов точности 1-5 длиной до 100 мм. Методика поверки»;
для концевых мер длины классов точности 1, 2, 3 длиной свыше 100 до 1000 мм:
МИ 2186-92 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3-4-го разрядов и рабочие классов точности 1-5 длиной свыше 100 до 1000 мм. Методика поверки»;
для концевых мер длины классов точности 0 длиной до 1000 мм:
ГОСТ 8.367-79 «ГСИ. Меры длины концевые плоскопараллельные образцовые 1-2-го разрядов и рабочие классов точности 00 и 0 длиной до 1000 мм. Методы и средства поверки».
Основные средства поверки:
- интерферометр Кестерса по ГОСТ 8.367-79;
- индуктивная двухконтактная установка с математическим обеспечением модели 70701 по ТУ 2-034-223-87;
- оптико-механическая машина типа ИЗМ с цифровым прибором с индуктивными преобразователями класса точности 1, мод. 76503-01 по ТУ 2-034-0221197-004-89 с шагом дискретности 0,01 мкм;
- меры длины концевые плоскопараллельные 1-го, 2-го разрядов по ГОСТ Р 8.763-2011;
- пластина плоская стеклянная ПИ60, класса точности 1 по ТУ 3.3.2123-88.
Знак поверки в виде наклейки наносится на наружную поверхность верхней крышки деревянного ящика. Знак поверки в виде оттиска клейма наносится на свидетельство о поверке.
Сведения о методах измерений
Метод измерений изложен в разделе «Порядок работы» паспорта мер длины концевых плоскопараллельных.
Нормативные документы
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне Г10'9...50м и длин волн в диапазоне 0,2...50 мкм».
ГОСТ 9038-90 «Меры длины концевые плоскопараллельные. Технические условия».
