Индикаторы часового типа с ценой деления 0,01 мм
| Номер в ГРСИ РФ: | РБ 03 01 6358 17 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | АО КИРОВСКИЙ ЗАВОД "КРАСНЫЙ ИНСТРУМЕНТАЛЬЩИК" (КРИН), г. Киров |
|
Описание типа РБ 03 01 6358 17 [2017-10-24]
rb-03-01-6358-17_2017-10-24.pdf
|
Скачать |
Индикаторы часового типа с ценой деления 0,01 мм (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 6358 17 |
| Наименование | Индикаторы часового типа с ценой деления 0,01 мм |
| Год регистрации | 2017 |
| Номер сертификата | 11244 |
| Дата регистрации | 2017-07-27 |
| Срок действия | 2021-07-11 |
| Получатель сертификата | АО КЗ "КРИН", г. Киров, Россия (RU) |
Производитель / Заявитель
АО КЗ "КРИН"
Адрес: ул.Карла Маркса, д.18, г. Киров, 610000, Область Кировская
Контакты: т/ф: (8332) 325-325, 130@krin.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 2192-92. |
Поверители
Скачать
|
Описание типа РБ 03 01 6358 17 [2017-10-24]
rb-03-01-6358-17_2017-10-24.pdf
|
Скачать |
Описание типа
Назначение
Индикаторы часового типа с ценой деления 0,01 мм (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Описание
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня с наконечником во вращательное движение стрелки по циферблату со шкалой.
Индикатор состоит из измерительного стержня, перемещающегося в направляющей гильзе, и устройства преобразования линейного перемещения измерительного стержня в круговое движение стрелки. В индикаторах циферблат выполнен поворотным для совмещения нулевого деления шкалы циферблата с текущим исходным положением стрелки.
Индикаторы могут изготавливаться с регулируемым полем допуска.
Индикаторы всех серий могут комплектоваться ушком для крепления.
Опломбирование индикаторов от несанкционированного доступа не предусмотрено.

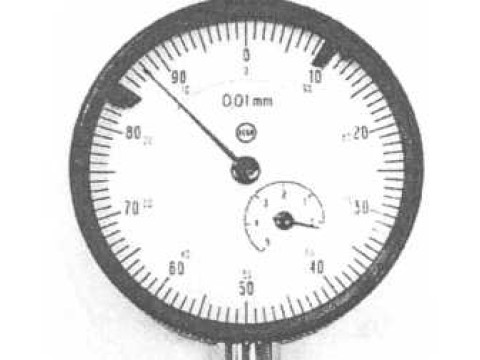

Внешний вид индикаторов, в зависимости от диапазона измерений, представлен на рисунках 1-4.
- Товарный знак «АО КЗ «Красный инструментальщик» наносится на паспорт индикаторов типографским методом, на циферблат и на крышку футляра краской или методом лазерной маркировки.
|
Д^-80 ■&Л0; Рисунок 2 - Общий вид индикаторов Ж д |
Лист № 2 Всего листов 5 V 3 <98 10 'Т/Лк 0.01mm @ ''J 60 ч <s ^/Z ’° I часового типа с диапазоном измерений от 0 до 5 мм 90 ,1° 11 ® ow7. • * ® ■’> ‘0 Й / 60 54 40 50 1 ‘1 |
Рисунок 3 - Об
дикаторов часового типа с диапазоном измерений от 0 до 10 мм
С.Е.Чалков

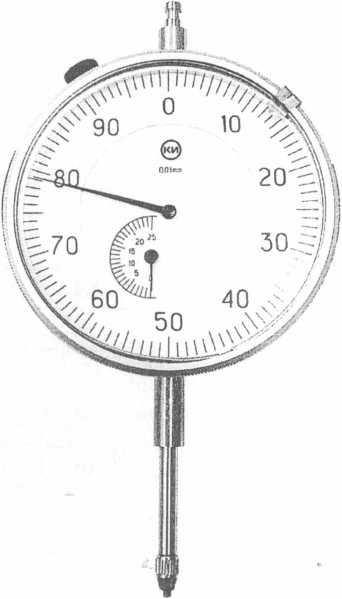

Рисунок 4 - Общий вид индикаторов часового типа с диапазоном измерений от 0 до 25 мм
Технические характеристики
Таблица 1 - Метрологические характеристики индикаторов
|
Класс точ-ности |
Наибольшая разность погрешностей, мкм |
Размах показаний индикатора для диапазона измерений, мкм, не более |
Вариация показаний индикатора для диапазона измерений, мкм, не более | |||||||
|
на любом участке диапазона измерений, мм |
во всем диапазоне измерений, мм | |||||||||
|
ДОД |
Д1 |
Д2 |
Д5 |
ДЮ |
Д25 |
до 10 мм |
св. 10 мм |
до 10 мм |
св. 10 мм | |
|
0 |
4 |
8 |
10 |
12 |
15 |
22 |
3 |
5 |
2 |
5 |
|
1 |
6 |
10 |
12 |
16 |
20 |
30 |
6 |
3 |
6 | |
Примечания:
1. Под Д0,1 и Д1 понимают алгебраические разности ординат самой высокой и самой низкой точек кривой погрешностей индикатора в пределах любого участка длиной соответственно 0,1 мм и 1 мм диапазона измерений при прямом или обратном ходе измерительного стержня.
2. Под Д2, Д5, ДЮ, Д25 понимают алгебраические разности ординат самой высокой и
самой низкой точек крив погрешностей индикато от 0 до 2 мм (Д2), от 0 д<^ 5 цм (£5), от 0 до
жня.
апазоном измерений соответственно 25 мм (Д25) при прямом или
обратном ходе изме
С.Е.Чалков
Таблица 2 - Измерительное усилие индикаторов и его колебание
|
Диапазон измерений, мм |
Наибольшее измерительное усилие при прямом ходе, Н |
Колебание измерительного усилия, Н | |
|
при прямом или обратном ходе |
при изменении направления движения измерительного стержня | ||
|
От 0 до 2 |
1,5 |
0,4 |
0,5 |
|
От 0 до 5 |
0,6 | ||
|
От 0 до 10 | |||
|
От 0 до 25 |
3,0 |
1,8 |
1,0 |
Таблица 3 - Технические характеристики индикаторов
|
Диапазон измерений, мм |
Наибольший диаметр циферблата, мм |
Габаритные размеры (ДхШхВ), мм, не более |
Масса, кг, не более |
Присоедини тельный диаметр гильзы |
Отклонение от цилиндричности присоединитель ного диаметра гильзы, мкм, не более |
|
От 0 до 2 |
42 |
42x22x76* |
0,085 |
8h7 |
8 |
|
От 0 до 5 |
42 |
42x23x88* |
0,100 | ||
|
От 0 до 10 |
60 |
60x24x107* |
0,185 | ||
|
От 0 до 25 |
84 |
84x53x160 |
0,330 |
Примечание: *-размеры указаны без учёта размера крепёжного ушка.
Параметр шероховатости Ra по ГОСТ 2789-73 наружной поверхности присоединительной гильзы не превышает 0,63 мкм. Параметр шероховатости Ra рабочей поверхности измерительного наконечника не превышает 0,1 мкм.
Условия эксплуатации:
- температура окружающей среды, °C
- относительная влажность, %, не более
Средний срок службы, лет, не менее
Знак утверждения типа
наносят на наружную поверхность футляра индикатора методом наклейки и на титульный лист паспорта типографским методом.
Комплектность
Таблица 4 - Комплектность средств измерений
|
Наименование |
Количество |
|
Индикатор часового типа |
1 шт. |
|
Футляр |
1 шт. |
|
Паспорт _ — |
__1 экз. |
Основное средство поверки:
Прибор для поверки измерительных головок мод. KIT М3, исполнение KIT М3 25, с пределами допускаемой абсолютной погрешности ±0,6 мкм, регистрационный номер в Федеральном информационном фонде 26322-09.
Допускается применять средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от Г10’9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия».
